В AutoCAD разрыв (или перерыв) линии используется для улучшения восприятия чертежа, особенно при работе с длинными или пересекающимися объектами. Это позволяет избежать ненужных пересечений или длинных линий, которые усложняют восприятие информации. В этой статье рассмотрим, как правильно создать разрыв линии в AutoCAD с помощью инструментов программы.
Для начала важно понять, что AutoCAD предоставляет несколько вариантов разрыва в зависимости от типа объекта и задач. Основной инструмент для этого – команда BREAK, которая позволяет разделить линию или объект на две части. Однако существует также возможность создания разрывов с помощью специальных символов или линейных объектов для визуального улучшения чертежа.
Для создания разрыва в AutoCAD нужно следовать определённой последовательности действий. Этот процесс может варьироваться в зависимости от того, хотите ли вы использовать стандартные методы или более сложные техники. В любом случае, знание правильных команд и инструментов поможет вам эффективно управлять чертежами и избегать ошибок в проектировании.

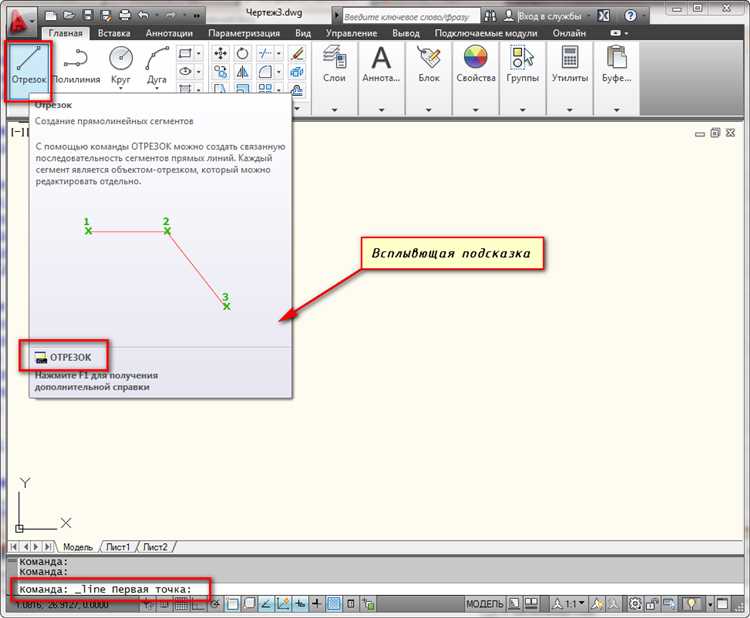

Как выбрать инструмент для разрыва в Автокаде
Команда «BREAK» используется для удаления части объекта. Это один из самых популярных инструментов для разрыва. Для точности разрыва, рекомендуется использовать режим привязки (osnap) или установить специальный промежуток между точками разрыва, чтобы добиться точных результатов.
Если требуется создать визуальный разрыв на чертеже (например, на длинных линиях), используется инструмент «BREAKLINE». Он не влияет на физическую структуру объекта, а лишь добавляет символ разрыва для упрощения восприятия. Это идеальный выбор для работы с проектами, где важно сохранить точность данных, но необходима визуализация промежутков или разрывов.
Для выбора инструмента необходимо учитывать задачу: если нужно реально разделить объект, выбирайте команду «BREAK». Для создания графического представления разрыва используйте «BREAKLINE». Оба инструмента позволяют настраивать параметры отображения и точность разрыва, что обеспечивает гибкость при проектировании.
Как настроить параметры разрыва для точности
Для обеспечения высокой точности разрыва в AutoCAD необходимо правильно настроить параметры. Это позволяет избежать неточностей при разрыве объектов и улучшить общую работу с чертежами. Настройка параметров разрыва зависит от выбранных единиц измерения, масштаба и точности работы с объектами.
Первым шагом является установка нужной точности отображения разрывов в настройках. Для этого откройте окно «Параметры» с помощью команды «OP» и перейдите в раздел «Точность» (Accuracy). Убедитесь, что установлен необходимый уровень точности для работы с разрывами. Например, для работы с миллиметровыми деталями точность должна быть не ниже 0.01 мм.
Затем настройте параметры разрывов для объектов, таких как линии, дуги и окружности. Для этого выберите инструмент «Разрыв» и настройте параметры через командную строку. Включите опцию «Параметры разрывов» (Break Parameters), где можно настроить такие параметры, как длина разрыва, угол наклона и радиус разрыва. Эти настройки влияют на то, как разрыв будет выглядеть на чертеже, и должны быть подобраны в зависимости от масштаба чертежа.
Также важно учитывать использование блоков и динамических объектов. При разрыве блоков стоит внимательно следить за сохранением их целостности. В некоторых случаях блоки могут изменять свои размеры или положение при разрыве, что требует дополнительных настроек в параметрах блоков.
Настройка точности разрыва требует внимательности и контроля. Для работы с детализированными чертежами рекомендуется регулярно проверять корректность настроек и проверять результат на экране с использованием функции предварительного просмотра. Это поможет избежать ошибок и повысит точность выполнения разрывов в AutoCAD.
Пошаговое выполнение разрыва линии с использованием команды BREAK
Команда BREAK в AutoCAD позволяет разорвать линию на два фрагмента в выбранной точке. Для этого выполните следующие шаги:
1. Включите команду BREAK. Для этого в командной строке введите «BREAK» и нажмите Enter. Или используйте кнопку на панели инструментов «Разрыв» (если она доступна).
2. Выберите объект для разрыва. Щелкните на линии или объекте, который хотите разорвать. Убедитесь, что это подходящий объект (например, линия, полилиния, прямоугольник).
3. Укажите точку разрыва. После выбора объекта, программа запросит указание точки разрыва. Кликните на том месте, где хотите разорвать объект. Это будет первая точка разрыва.
4. Вторичная точка разрыва. После указания первой точки разрыва AutoCAD предложит выбрать вторую точку (если необходимо). Для разрыва линии на два фрагмента укажите вторую точку или просто нажмите Enter, если разрыв должен быть в первой выбранной точке.
5. Завершение команды. После выполнения разрыва, линия будет разделена на два фрагмента, которые можно редактировать отдельно. Если требуется, используйте дополнительные команды для точной корректировки разрыва.
После выполнения этих шагов, линия будет разорвана в указанной точке, и вы сможете продолжить работу с разделенными частями объекта.
Как применить разрыв к полилинии в Автокаде
Для создания разрыва в полилинии в Автокаде необходимо использовать команду «BREAK». Этот инструмент позволяет разделить полилинию на две части, что полезно при моделировании сложных объектов или для улучшения визуального восприятия чертежа.
Шаг 1. Включите команду «BREAK» командой на панели инструментов или введите «BREAK» в командной строке.
Шаг 2. Выберите полилинию, к которой необходимо применить разрыв. При этом полилиния должна быть замкнутой или открытой, в зависимости от задачи.
Шаг 3. Укажите точку разрыва. Это можно сделать, кликнув мышью в нужной точке на полилинии или введя координаты точки вручную в командной строке.
Шаг 4. После указания первой точки разрыва, укажите вторую точку, если хотите точно настроить длину разрыва. Если точка одна, то разрыв будет применен только в указанной точке.
Шаг 5. Для завершения операции нажмите Enter. Полилиния будет разделена на два сегмента, которые можно редактировать отдельно.
Важно: при разрыве полилинии важно учитывать ее тип и назначение. Разрыв может привести к изменению формы или функциональности объекта, если полилиния участвует в каких-либо расчетах или соединениях с другими элементами.
Разрыв объектов с помощью команды TRIM: пошаговый процесс
Команда TRIM в AutoCAD используется для обрезки объектов, оставляя только нужные части, что эффективно помогает в создании чистых и точных чертежей. Рассмотрим пошаговую инструкцию, как правильно выполнить разрыв объектов с помощью этой команды.
1. Включите команду TRIM. Для этого введите в командной строке команду TRIM и нажмите Enter.
2. Укажите объекты-ограничители. После активации команды AutoCAD запросит выбор объектов, которые будут использоваться как ограничители (границы обрезки). Эти объекты могут быть линиями, полилиниями, окружностями и другими элементами. Выберите их с помощью указателя мыши и нажмите Enter.
3. Выберите объекты для обрезки. Теперь нужно указать части объектов, которые должны быть обрезаны. Это могут быть линии, полилинии или другие элементы, которые пересекаются с ограничителями. Кликните по частям объектов, которые нужно удалить. При необходимости можно удерживать Shift, чтобы отменить выбор.
4. Завершите команду. После того как все ненужные участки будут обрезаны, нажмите Enter или клавишу Esc для завершения команды. Оставшиеся части объектов будут соответствовать границам ограничителей.
Советы: Используйте клавишу Ctrl + Z, чтобы отменить последнюю операцию, если результат не устраивает. Также важно помнить, что команда TRIM работает только с объектами, пересекающими или касающимися выбранных ограничителей. Если объект не пересекается с ограничителем, его нельзя обрезать с помощью этой команды.
Как использовать разрыв для разделения текстовых объектов
В AutoCAD разрыв текста позволяет разделить длинные текстовые строки на несколько частей, улучшая читаемость и упрощая работу с объектами. Эта функция полезна, когда необходимо визуально разделить текстовые объекты, не влияя на их смысловую нагрузку.
Для использования разрыва в текстовых объектах выполните следующие шаги:
- Выберите текстовый объект, который вы хотите разделить.
- Активируйте команду TEXTEDIT или дважды щелкните по текстовому объекту, чтобы войти в режим редактирования.
- Переместите курсор в место, где должен быть вставлен разрыв.
- Нажмите Ctrl + Shift + Enter, чтобы вставить символ разрыва.
- Сохраните изменения, чтобы увидеть результат.
При необходимости можно использовать вставку специальных символов для добавления других элементов разрыва. Например, использование пробела перед разрывом может помочь избежать нежелательных смещений текста.
Если текстовая строка содержит несколько частей, разрыв можно применить для каждой части отдельно, создавая нужное разделение на нескольких строках, что позволяет избежать переноса текста внутри одной строки.
Эта техника эффективна при работе с длинными заголовками, адресами или другими текстами, которые должны быть четко разделены для лучшего восприятия.
Ошибки при создании разрывов и как их избежать
При создании разрывов в AutoCAD могут возникать различные ошибки, которые затрудняют процесс работы и приводят к некорректному отображению чертежей. Рассмотрим основные из них и способы их избегания.
Ошибка 1: Неправильное использование команды BREAK
При использовании команды BREAK важно учитывать, что она разрывает объект в выбранной точке, но не гарантирует правильное отображение частей объекта после разрыва. Часто пользователи забывают выбрать точную точку разрыва, что приводит к некорректному отображению линий и объектов. Чтобы избежать этой ошибки, следует использовать команду BREAK с точными координатами и удостовериться в правильности выбора точки.
Ошибка 2: Неудачный выбор разрываемого объекта
Некорректный выбор объекта для разрыва – еще одна частая ошибка. Например, если объект состоит из нескольких элементов (например, линия и дуга), разрыв может быть выполнен неправильно. Чтобы избежать этого, перед созданием разрыва проверьте, что объект является единым целым или используйте команду Explode для разделения объекта на составляющие.
Ошибка 3: Отсутствие контроля за фрагментацией
После выполнения разрыва важно убедиться, что фрагменты объекта остались соединены по нужному контуру. Если разрыв выполнен без учета окружающих объектов, это может привести к разрывам между элементами, что нарушит целостность чертежа. Чтобы избежать этого, всегда используйте команду JOIN после разрыва для соединения фрагментов, если это необходимо.
Ошибка 4: Проблемы с отображением на слое
Ошибки с отображением разрывов на различных слоях происходят, если разрыв был сделан на слое, который не виден на текущем отображении. Для предотвращения этой ошибки стоит заранее проверить настройки слоев и убедиться, что разрыв будет отображаться на нужном слое. В случае необходимости, перенесите объекты на видимый слой с помощью команды Change Object Layer.
Ошибка 5: Несоответствие масштаба разрыва
Когда разрыв сделан с учетом неправильного масштаба, это может привести к неправильному отображению чертежа на разных уровнях увеличения. Чтобы избежать этого, всегда проверяйте масштаб чертежа перед разрывом и корректируйте его при необходимости с помощью команды Scale.
Как сохранить изменения после выполнения разрыва в Автокаде
После выполнения разрыва в AutoCAD важно корректно зафиксировать изменения, чтобы не потерять внесённые правки и избежать ошибок при последующем редактировании или передаче файла.
- Убедитесь, что команда BREAK завершена. Автоматически изменения не сохраняются, пока операция не будет закрыта.
- Проверьте результат разрыва: убедитесь, что объект действительно разорван, наведя курсор на его части. Если это дуга или отрезок, AutoCAD должен отображать два отдельных сегмента.
- Для сохранения файла нажмите Ctrl + S или выполните команду SAVE в командной строке.
- Если нужно сохранить изменения под другим именем или в другом формате (например, для совместимости с более ранними версиями), используйте команду SAVEAS. В открывшемся окне укажите нужное имя файла и формат, например, DWG 2010 или DXF.
- При сохранении в сетевой папке или на облачное хранилище дождитесь полной записи файла, чтобы избежать повреждений данных.
- Проверьте наличие .bak-файла – AutoCAD автоматически создаёт резервную копию предыдущей версии. В случае ошибки можно восстановить файл, переименовав .bak в .dwg.
- После сохранения рекомендуется закрыть и заново открыть файл, чтобы убедиться, что изменения применены и отображаются корректно.
Вопрос-ответ:
Можно ли сделать разрыв линии без удаления её части? Например, чтобы просто визуально прервать отображение?
Да, можно. В AutoCAD есть команда «Разрыв» (BREAK), которая позволяет временно скрыть участок линии, не удаляя его. Это особенно удобно при оформлении чертежей, где требуется показать, что объект продолжается, но не изображать его целиком. Чтобы сделать такой разрыв, выберите объект, укажите начальную и конечную точки разрыва — и участок между ними перестанет отображаться. При этом сам объект останется цельным.
Команда «Разрыв» не работает с полилиниями — как быть в таком случае?
Действительно, стандартная команда BREAK может вести себя некорректно с полилиниями, особенно если у них много сегментов. Один из способов — преобразовать нужный участок в обычную линию. Это можно сделать через команду EXPLODE (взрыв), а затем применять разрыв уже к отдельным сегментам. После редактирования, если нужно, объекты можно снова объединить в полилинию через команду PEDIT с опцией Join (соединить).
Как сделать разрыв по точке, а не по отрезку? То есть указать только одно место?
Если указать только одну точку, AutoCAD сам использует её как точку начала разрыва, а вторую точку выбирает по умолчанию — это середина выбранного объекта. Такой разрыв может быть неожиданным по длине. Чтобы контролировать результат, лучше указывать обе точки разрыва вручную. Однако если всё же нужно быстро сделать разрыв в одной точке, сначала выберите объект, затем щелкните в нужной точке — AutoCAD применит разрыв с предустановленной длиной.
Можно ли сделать разрыв не вручную, а с помощью точных координат?
Да, AutoCAD поддерживает ввод координат вручную. После запуска команды BREAK и выбора объекта можно указать точные координаты начала и конца разрыва, например, 50,100 и 80,100. Это удобно, если вы работаете с объектами, которые требуют точного позиционирования. Координаты можно вводить как абсолютные, так и относительные (с помощью знака @), в зависимости от ситуации.
Как отменить разрыв и вернуть линию к исходному виду?
После применения разрыва объект становится короче, то есть часть его геометрии удаляется. Вернуть всё обратно можно только с помощью команды «Отмена» (UNDO), если после разрыва вы ещё не завершили сеанс редактирования. Если прошло слишком много действий, восстановить линию можно только вручную, перерисовав её либо с помощью команды LENGTHEN или создания нового отрезка взамен удалённого участка. Также можно использовать резервную копию чертежа, если она сохранилась.
