AutoCAD предоставляет мощные инструменты для организации пространства и управления рабочими областями, что позволяет эффективно разрабатывать проектную документацию. Один из таких инструментов – создание области проектирования, которая задаёт рамки работы с чертежами и помогает правильно структурировать проект. Создание области в AutoCAD помогает организовать пространство, позволяя пользователю работать с нужными элементами без лишних визуальных или функциональных отвлечений.
Для создания области в AutoCAD, важно правильно использовать команды и методы, которые могут ускорить работу и улучшить результат. В первую очередь, необходимо установить единицы измерений для чертежа, чтобы обеспечить точность всех элементов в будущей области. Команда Viewport позволяет создавать области с определёнными рамками, внутри которых будет отображаться только нужная часть проекта. При этом можно легко контролировать видимость других элементов, таких как слои и объекты, с помощью панелей настроек.
Выбор подходящего типа области для проектирования в AutoCAD
Для эффективного проектирования в AutoCAD важно правильно выбрать тип области, который будет соответствовать специфике работы. Существует несколько типов областей, каждая из которых предназначена для различных задач. Выбор зависит от типа проекта, масштаба и необходимых настроек отображения.
Один из наиболее распространённых типов – модельная область. Она используется для создания чертежей в реальном масштабе. Здесь можно работать с объектами в масштабе 1:1, что упрощает проектирование, если в дальнейшем нужно передавать данные для производства или строительства. В модельной области вы проектируете основные элементы, такие как стены, колонны и другие конструкции, без необходимости учитывать масштабные изменения.
Если проект требует создания нескольких листов с чертежами, например, для различных этапов строительства или детализированных сечений, стоит выбрать листовую область. Листовая область используется для подготовки чертежей для печати и публиковки. В отличие от модельной области, она ориентирована на форматирование, масштабирование и точную настройку отображения чертежа.

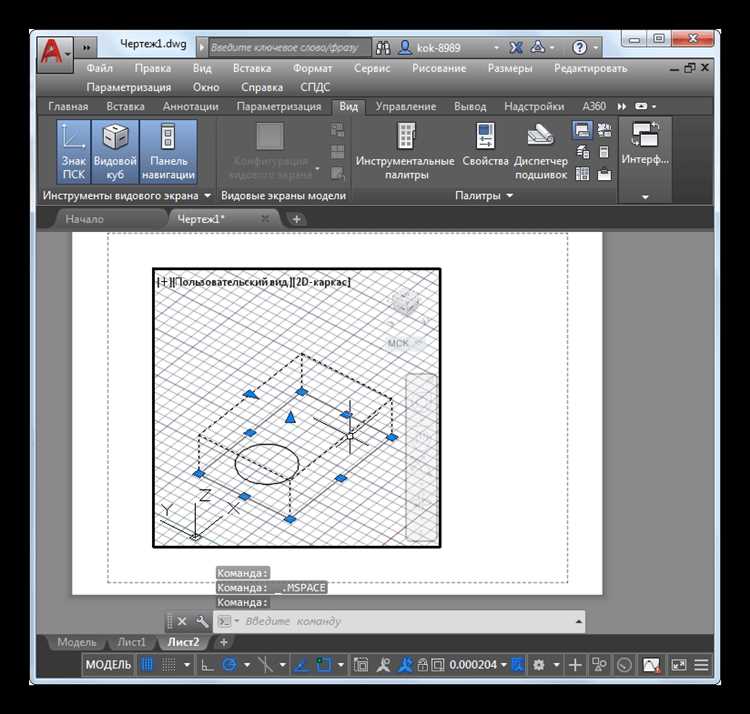

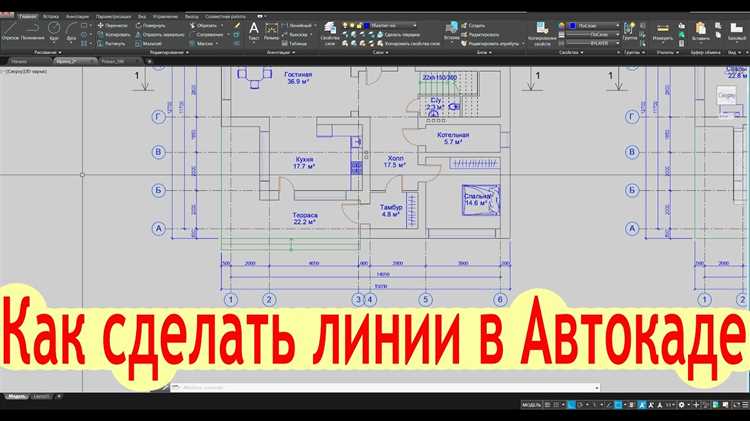

Система рабочих областей также включает использование пространств для работы с разными частями проекта. Пространства, такие как «Модель» и «Лист», позволяют разделить рабочую среду на различные участки, что важно при проектировании крупных объектов или зданий. Выбор между этими областями зависит от того, какой формат представления работы требуется на каждом этапе проекта.
Для специфических проектов, таких как ландшафтное проектирование или инженерные сети, могут использоваться дополнительные области с настройками, ориентированными на их особенности. Например, для ландшафтного проектирования требуется настройка зон и уровней, что важно для работы с рельефом и элементами зелёных насаждений.
Каждый тип области в AutoCAD имеет свои особенности, которые определяются требованиями проекта и предпочтениями пользователя. Поэтому важно заранее оценить задачи и выбрать подходящий тип области, чтобы обеспечить оптимальное рабочее пространство и избежать ненужных сложностей в процессе работы.
Настройка границ области в AutoCAD с использованием команды Boundary
Команда Boundary в AutoCAD позволяет быстро создать замкнутую границу на основе существующих объектов чертежа. Она особенно полезна при проектировании, где требуется определить и ограничить определённую площадь для дальнейшей работы. Настроить границы области можно с помощью нескольких параметров, что позволяет гибко управлять процессом.

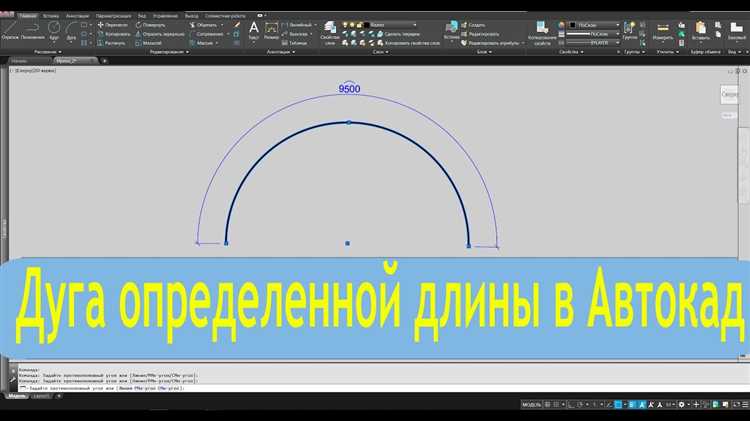

Для начала используйте команду Boundary, вызвав её через командную строку или панель инструментов. После этого необходимо выбрать источник, по которому будет построена граница. В AutoCAD доступны два типа объектов для построения границ: внутренние объекты (например, линии или дуги) и внешние контуры. Чтобы программа могла правильно интерпретировать контуры, важно, чтобы они были замкнутыми, иначе результат будет некорректным.
В открывшемся окне параметров команды Boundary можно настроить несколько ключевых опций. Основной из них является выбор типа объекта: Boundary Polyline – для создания полигона или Region – для образования области. Выбор первого типа создаст замкнутую полилинию, которая подходит для простых задач, таких как вычерчивание границ участка. Второй тип используется для более сложных областей, где требуется расчёт площади и других параметров.
Для точного указания границы используйте опцию Pick Points, которая позволяет кликать по различным точкам чертежа. Важно помнить, что контуры не должны пересекаться. Если они имеют общие участки, команда может неверно определить границу. В таких случаях стоит воспользоваться инструментами редактирования для устранения ошибок в контуре.
Если необходимо настроить границы области для нескольких объектов, используйте опцию Multiple, которая позволяет выбирать несколько контуров для создания одной замкнутой области. Также можно настроить создание границ по заданной области экрана с помощью опции Window.
После создания границы область можно дополнительно модифицировать. Например, можно расширить или уменьшить границы с помощью инструментов перемещения, копирования или масштабирования. Важно проверять корректность полученной области с помощью команды Boundary Set, которая позволяет автоматически исправить проблемы с границей.
Настройка границ области с помощью команды Boundary в AutoCAD экономит время и усилия при проектировании, гарантируя точность и удобство работы с чертежами. Регулярное использование этой команды позволяет ускорить процесс и избежать ошибок, связанных с несанкционированным пересечением контуров.

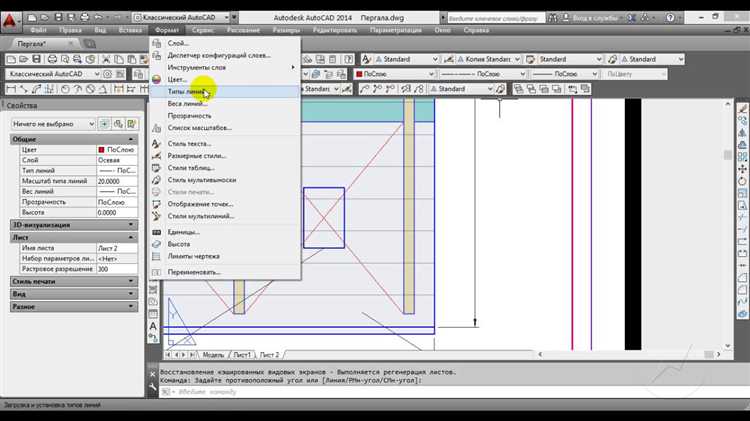

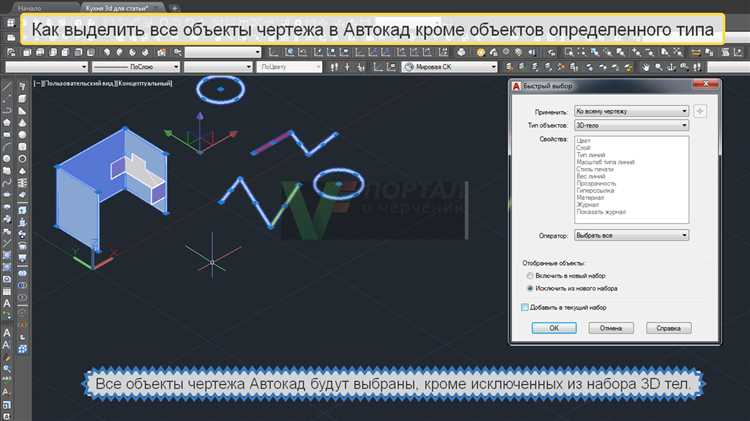

Использование слоев для организации проектируемой области
Слои в AutoCAD – ключевой инструмент для структурирования проектируемой области. Каждый слой представляет собой отдельный уровень для размещения объектов, что позволяет легко управлять видимостью, цветом, стилем и свойствами объектов. Это особенно важно при работе с комплексными чертежами, где необходимо разделить различные элементы по функциональным группам.
Применение слоев позволяет:
- Группировать объекты по категориям (например, стены, двери, окна, сантехника и т.д.), что повышает читаемость чертежа.
- Управлять видимостью объектов, отключая ненужные слои при работе с определенными частями проекта.
- Обеспечить точность в процессе редактирования, минимизируя случайное изменение объектов на других слоях.
- Применять специфические свойства, такие как цвет, линия, тип штриховки, для каждой группы объектов.
Для эффективной работы с слоями важно следовать нескольким рекомендациям:
- Создание логической структуры слоев. Применяйте иерархию, например, отделяя элементы для различных этапов проектирования: концептуальные, рабочие чертежи, инженерные системы.
- Использование осмысленных имен. Названия слоев должны четко отражать их содержимое (например, «Стены_Основные», «Окна_Внутренние»).
- Цветовая кодировка. Для каждого типа объектов следует задать уникальный цвет, что упростит визуальное восприятие чертежа и поможет избежать путаницы.
- Блокировка слоев. Используйте блокировку для слоев, которые не требуют изменений, что предотвратит случайные правки.
Кроме того, использование слоев в AutoCAD дает возможность создавать разные виды отображения объектов на одном чертеже. Это особенно полезно при наличии нескольких уровней или слоев проектирования, которые должны отображаться по-разному в зависимости от масштаба или представления.
Определение масштаба области и его влияние на точность работы
Масштаб области в AutoCAD играет ключевую роль в точности и удобстве проектирования. Он определяет, как элементы чертежа будут отображаться на экране и на печати. Неправильно выбранный масштаб может привести к ошибкам в расчётах, недостаточной детализации или потере информации.
При создании новой области важно учитывать её физические размеры, планируемый уровень детализации и назначение проекта. Масштаб влияет на то, как объекты будут отображаться в пространстве, а также на точность работы с ними. Например, при большом масштабе детали становятся более чёткими, но объекты занимают больше места на чертеже, что снижает общую видимость и требует дополнительных настроек.
Для работы с точными размерами и деталями важно использовать масштабы, соответствующие реальной величине объектов. Неправильный выбор масштаба может привести к искажениям данных, например, при попытке спроецировать мелкие детали на маленькой области. В таких случаях рекомендуется использовать более мелкий масштаб, чтобы обеспечить точность прорисовки и соответствие проекту.
Кроме того, масштаб области влияет на работу с аннотативными объектами, такими как текст, размеры и обозначения. Важно, чтобы размеры аннотаций автоматически масштабировались в зависимости от выбранного масштаба области, что поможет избежать ошибок при работе с чертежами разных размеров. В AutoCAD для этого используется опция аннотативных объектов, которая позволяет текстам и размерам оставаться читаемыми при любых изменениях масштаба.
При проектировании рекомендуется всегда проверять правильность масштабирования, чтобы избежать лишних корректировок в процессе работы. Важно помнить, что масштаб не только влияет на отображение, но и на точность выполнения команд, таких как линейные и угловые измерения. Поэтому выбор правильного масштаба должен быть одним из первых шагов в процессе создания проектной области.
Добавление дополнительных объектов в область для улучшения восприятия
В AutoCAD для создания понятной и удобной рабочей среды важно добавить элементы, которые помогут улучшить визуальное восприятие проекта. Один из способов – использование вспомогательных объектов, таких как слои, аннотативные объекты и маркеры. Эти элементы не только структурируют чертеж, но и помогают сориентироваться в пространстве.
Добавление аннотаций с помощью текстов и размеров делает чертеж более информативным. Важно выбирать шрифты и размеры, которые соответствуют масштабу области. Использование стилей аннотативных объектов позволяет автоматически подстраивать размеры аннотаций под масштаб вида, что повышает точность и удобство восприятия.
Для обозначения границ и важных элементов можно использовать вспомогательные линии и геометрические объекты, такие как линии сетки и осевые линии. Линии сетки помогают визуально ориентироваться в пространстве, а осевые линии обеспечивают четкое отображение симметрии. Важно, чтобы эти линии не пересекались с основными элементами чертежа, что может создать лишнюю путаницу.
Слои играют ключевую роль в организации пространства чертежа. Рекомендуется разделять элементы на слои в зависимости от их функциональности. Например, выделить отдельные слои для аннотаций, вспомогательных объектов и основной конструкции. Это поможет избежать перегрузки изображения и улучшить восприятие, а также облегчит редактирование и навигацию по проекту.
Использование блоков и символов помогает ускорить процесс проектирования и улучшить восприятие элементов, которые повторяются в чертеже. Например, для дверей, окон или сантехнических приборов можно создать блоки с необходимыми характеристиками, которые можно будет вставлять в проект с минимальными изменениями. Это не только повысит производительность, но и улучшит согласованность всех элементов.
Еще один способ улучшить восприятие – это использование цвета и толщины линий для выделения важных объектов. Например, для элементов, которые требуют дополнительного внимания, можно применить яркие цвета или изменить толщину линии. Это помогает выделить ключевые моменты и облегчить навигацию по чертежу.

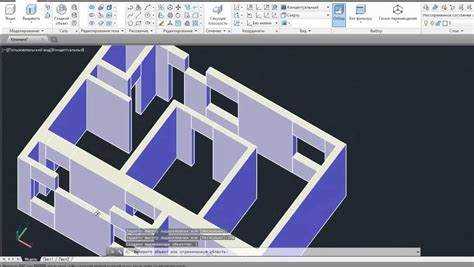

Работа с перегородками и разделителями внутри области AutoCAD
При проектировании в AutoCAD часто возникает необходимость разделить рабочее пространство на несколько частей для упрощения работы с большими проектами. Для этого используются перегородки и разделители, которые позволяют создать четкие зоны и облегчить навигацию. В AutoCAD существует несколько инструментов, позволяющих эффективно работать с перегородками.
1. Использование слоев для разделения области
Один из самых простых способов организации пространства – создание различных слоев для перегородок и разделителей. Для этого можно использовать команду Layer, создавая для каждого типа перегородки отдельный слой с различными стилями и цветами. С помощью слоев можно легко управлять видимостью разделителей, скрывать или показывать элементы в зависимости от стадии работы.
2. Применение разделителей с помощью команды «Hatch»
Для обозначения перегородок и разделителей часто используются заполнения. Команда Hatch позволяет добавить текстуру или сплошное заполнение в определенную область, что помогает визуально разделить пространство. Для более точного управления можно настроить масштабы и углы заливки, что важно для соответствия масштабу проекта.
3. Использование блоков и символов для перегородок
При проектировании перегородок и разделителей можно применять блоки и символы. Это особенно полезно, если вам нужно многократно использовать одинаковые элементы. Создав блок с перегородкой или разделителем, вы можете вставлять его в проект с нужными параметрами. Для удобства работы блоки можно расположить в библиотеке, чтобы быстро вставлять их в нужных местах.
4. Настройка ограничений и привязок
Использование привязок и ограничений помогает точно располагать перегородки и разделители в нужных точках области. Команда Object Snap и система ограничений позволяют точно выравнивать объекты, минимизируя ошибки при размещении перегородок в проекте. Это особенно важно при проектировании сложных архитектурных объектов.
5. Применение границ области для разделения пространства
Для четкого разграничения разных секций в проекте можно использовать команду Boundary. Этот инструмент помогает создать замкнутую область, которая может служить как перегородка. Важно правильно настроить параметры, чтобы области пересекались без искажений, обеспечивая точность и соответствие проекту.
Работа с перегородками и разделителями в AutoCAD значительно упрощает процесс проектирования, улучшает восприятие и организацию рабочего пространства, что особенно важно при работе над большими и сложными проектами.
Сохранение и экспорт области для дальнейшего использования в проекте
После того как область в AutoCAD создана, важно правильно сохранить и экспортировать её, чтобы использовать в других частях проекта или в будущих рабочих файлах. Это позволит повысить эффективность работы и избежать повторения одного и того же процесса. Рассмотрим несколько ключевых методов сохранения и экспорта области.
Для сохранения области в AutoCAD, которая будет использоваться в дальнейшем, следует выполнить несколько шагов:
- Использование команды WBLOCK:
- Команда WBLOCK позволяет сохранить выбранный объект (или область) как отдельный файл DWG. Это важно для сохранения элементов проекта, которые могут быть интегрированы в другие чертежи.
- Для этого выберите объект, затем выполните команду WBLOCK и укажите имя и место сохранения нового файла. Этот файл можно будет вставить в другие проекты с помощью команды INSERT.
- Сохранение как блок:
- Если объект должен использоваться многократно в разных местах, можно создать блок. Для этого нужно выбрать область, преобразовать её в блок через команду BLOCK и сохранить блок в библиотеке.
- Создание блоков ускоряет процесс проектирования, так как элементы можно вставлять многократно с заданными параметрами, экономя время.
- Экспорт в другие форматы:
- AutoCAD поддерживает экспорт в различные форматы, такие как PDF, DGN, или даже изображения. Для этого используйте команду EXPORT и выберите нужный формат.
- Экспорт в формат PDF позволяет передавать проект для дальнейшего анализа и утверждения, а экспорт в DGN – для интеграции с другими системами проектирования.
После экспорта можно также использовать команды импорта для интеграции области в другие проекты. Важно учитывать, что при передаче объектов между различными версиями AutoCAD или в другие программы могут возникать проблемы совместимости. Поэтому перед началом работы всегда проверяйте, поддерживаются ли все элементы в целевой версии программы.
Кроме того, сохраняйте версии проекта, чтобы в случае необходимости можно было восстановить предыдущие состояния объектов или областей.
Вопрос-ответ:
Какой командой в AutoCAD можно создать замкнутую область для работы с заливкой или расчетами площади?

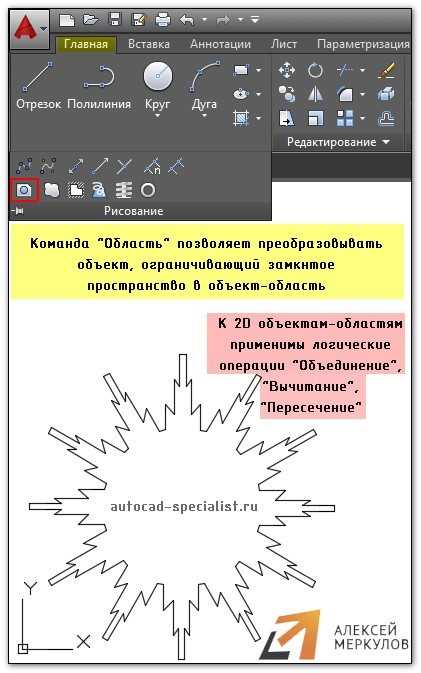

Для создания замкнутой области удобно использовать команду **REGION**. Она преобразует замкнутые контуры (например, прямоугольники, многоугольники или круги) в единый объект, с которым можно выполнять геометрические и инженерные действия — например, рассчитывать площадь или применять штриховку. Перед выполнением команды убедитесь, что все линии замкнуты и лежат в одной плоскости.
Почему AutoCAD не позволяет создать область из замкнутого контура?
Наиболее частая причина — незамкнутый контур. Даже если визуально линии выглядят соединёнными, между ними могут оставаться микроскопические зазоры. Ещё одна причина — использование объектов разных типов или наличие дуг с некорректными параметрами. Для устранения проблем стоит использовать команду **PEDIT** для объединения отрезков в полилинию и затем замкнуть её. Также можно включить режим привязки конечных точек и проверить соединения вручную.
Можно ли создать область на основе штриховки?
Нет, штриховка — это уже производная от области или замкнутого контура. Однако если у вас есть штриховка, вы можете использовать команду **HATCHEDIT**, чтобы посмотреть, по какому контуру она была создана, а затем вручную воссоздать этот контур полилиниями и преобразовать его в область через **REGION**.
Чем отличается область от полилинии в AutoCAD?
Полилиния — это набор соединённых сегментов (прямых и дуг), представляющий собой единый объект. Область (REGION) — это уже геометрически замкнутая фигура, пригодная для расчётов и анализа. С областью можно проводить булевы операции (объединение, вычитание, пересечение), а также применять команды для анализа свойств — например, получать точные данные о площади и моменте инерции.
Как объединить несколько областей в одну?
Для объединения нескольких областей используется команда **UNION**. Она позволяет получить единую область из двух или более пересекающихся или примыкающих объектов типа REGION. После объединения можно работать с полученным контуром как с одним элементом — применять штриховку, проводить расчёты или включать его в спецификацию.
