Как убрать рамку подложки pdf в autocad

Когда вы работаете с подложками PDF в AutoCAD, рамка, которая по умолчанию появляется вокруг подложки, может быть лишней и мешать точности отображения чертежа. Чтобы избавиться от этой рамки и улучшить визуальное восприятие, необходимо выполнить несколько простых шагов. Важно понимать, что рамка не является частью самой подложки, а представляет собой визуальный элемент, который можно скрыть или удалить без потери информации.

Шаг 1: Удаление рамки через свойства подложки

Для начала откройте чертеж в AutoCAD и выберите подложку PDF. Щелкнув по подложке правой кнопкой мыши, в контекстном меню выберите пункт Свойства. В открывшемся окне свойств подложки найдите параметр «Рамка» или «Border» и измените его значение на «Нет» или «Off». Это действие полностью удалит рамку подложки, сохраняя при этом все остальные элементы чертежа.

Шаг 2: Использование команды «PDFATTACH»

Если рамка не исчезла после изменения параметров, можно воспользоваться командой PDFATTACH. После выполнения этой команды вам нужно будет указать путь к файлу PDF и при добавлении подложки в чертеж выбрать нужные параметры для отображения. В диалоговом окне обратите внимание на опцию «Отсутствие рамки» или аналогичную настройку. Это обеспечит добавление подложки без рамки, что часто бывает удобным для точных чертежей и деталировки.

Шаг 3: Использование слоев

Если предыдущие методы не дают желаемого результата, попробуйте скрыть рамку с помощью слоев. Создайте отдельный слой для подложки PDF и в свойствах этого слоя отключите видимость рамки. Этот способ подходит для тех случаев, когда нужно сохранить структуру работы, но при этом избавиться от лишних элементов, таких как рамки или маркеры.

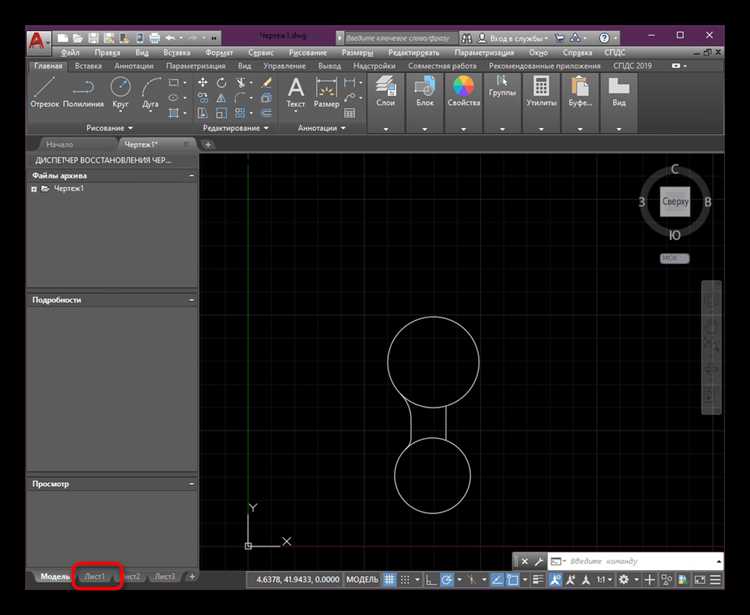

Подготовка чертежа перед удалением рамки PDF

Следующим этапом является создание слоя, на который будет размещен PDF. Это поможет избежать случайного изменения других элементов чертежа. В AutoCAD создайте новый слой и выделите его как активный для работы с подложкой. Также проверьте, что PDF не имеет ссылок на другие чертежи, которые могут быть утеряны при удалении рамки.

Обратите внимание на то, как PDF отображается в чертеже. Для этого используйте команду PDFIMPORT, чтобы убедиться, что все элементы, такие как текст и линии, находятся в нужном масштабе и не перекрывают важные части чертежа. Если нужно, отрегулируйте настройки для корректного отображения подложки.

После выполнения этих подготовительных шагов можно приступать непосредственно к удалению рамки. Важно помнить, что удаление рамки не должно повлиять на важные данные, такие как аннотации или линии, поэтому тщательно проверяйте расположение всех объектов на чертеже перед началом работы.

Определение типа и положения рамки на чертеже

При работе с подложками PDF в AutoCAD важно точно определить тип и положение рамки, чтобы правильно ее удалить или скорректировать. Рамка подложки может быть представлена различными элементами: прямоугольниками, многоугольниками или даже сложными линиями. Для начала следует внимательно проанализировать чертеж, чтобы понять, какой тип рамки используется.

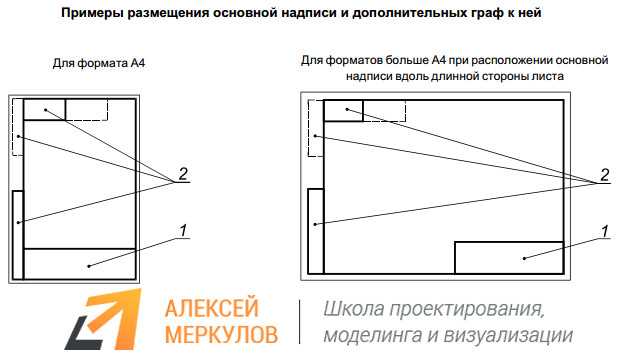

Основные типы рамок, которые могут быть на чертеже, включают:

• Прямоугольные рамки – самые распространенные, часто используются для стандартных чертежей и имеют четкие размеры.
• Многоугольные рамки – реже встречаются, но могут использоваться для нестандартных форм, например, для ограничений проектируемой зоны.
• Свободные линии – такие рамки часто формируются вручную и могут быть несимметричными или иметь другие отклонения от стандартных форм.

Для точного определения положения рамки важно учитывать следующие моменты:

• Привязка и слои – проверьте, на каком слое размещена рамка, а также есть ли привязки к другим элементам чертежа. Это поможет точно локализовать рамку и избежать случайных изменений других объектов.

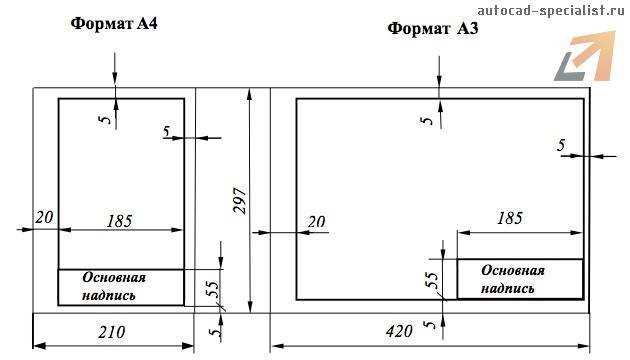

• Размеры и границы чертежа – при наличии прямоугольной рамки проверьте размеры и соответствие границам чертежа. Это поможет вам не только определить рамку, но и ее точное положение относительно основного контента.
• Используемые хранимые данные – в некоторых случаях рамка может быть частью внешнего подложенного объекта, связанного с файлами PDF, что необходимо учитывать при проверке положения.

После того как тип и положение рамки на чертеже определены, можно переходить к редактированию или удалению элементов, что значительно упростит работу с подложками в AutoCAD.

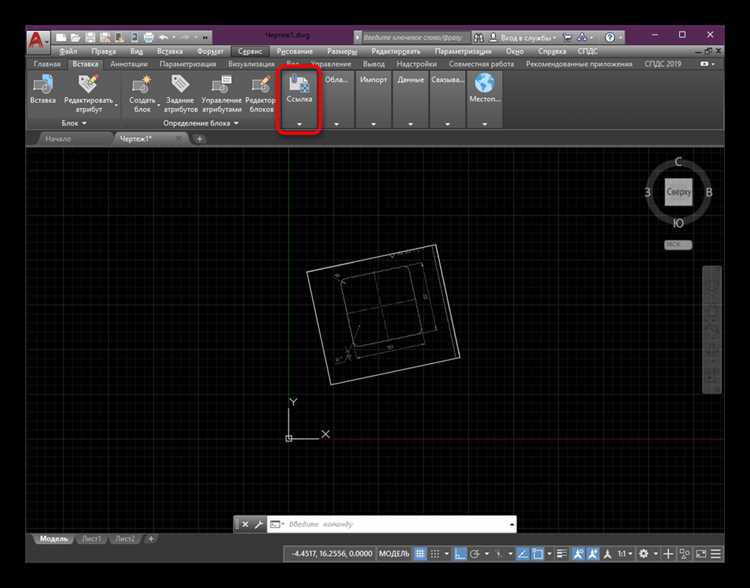

Использование команды «Xref» для управления внешними ссылками

Команда «Xref» (внешняя ссылка) в AutoCAD используется для добавления, управления и работы с внешними чертежами или файлами, которые интегрируются в текущий проект. Она позволяет использовать другие файлы в качестве ссылок, что позволяет не встраивать данные напрямую, а лишь отображать их в рамках текущего чертежа.

Внешние ссылки часто применяются для работы с большими проектами, где необходимо объединить данные из различных источников, таких как чертежи архитектурных, инженерных или других дисциплин. Управление этими ссылками эффективно снижает размер исходных файлов и улучшает производительность AutoCAD.

Для работы с внешними ссылками в AutoCAD следует учитывать несколько важных аспектов:

• Добавление внешней ссылки: Для добавления ссылки на внешний файл используйте команду «Xref» в командной строке или через вкладку «Вставка» в ленте. В диалоговом окне выберите файл для ссылки. Это может быть другой чертеж (DWG), изображение (например, JPEG), а также другие форматы, поддерживаемые AutoCAD.
• Путь к файлу: При добавлении внешней ссылки важно правильно указать путь к файлу. Использование относительных путей гарантирует, что ссылка останется актуальной при перемещении файлов на другие устройства или папки. Это особенно важно при совместной работе.
• Обновление ссылок: После изменения внешнего файла в нем могут возникнуть изменения, которые необходимо отразить в основном проекте. Для этого в AutoCAD существует функция автоматического обновления внешних ссылок. Настройте ее в параметрах, чтобы программа сама отслеживала изменения в файлах.
• Удаление внешних ссылок: Чтобы удалить ссылку, откройте менеджер ссылок Xref, выберите нужный объект и нажмите «Удалить». Это удалит саму ссылку, но не сам файл, который остается на диске.
• Подключение внешних ссылок по слоям: В AutoCAD можно настроить внешний файл так, чтобы он отображался на определенных слоях. Это помогает поддерживать порядок и упрощает работу с несколькими ссылками, особенно в крупных проектах.
• Контроль отображения ссылок: Внешние ссылки можно отключить для удобства работы, чтобы они не загромождали чертеж. В этом случае они не исчезают, но их видимость временно отключается.

Внешние ссылки с помощью команды «Xref» существенно упрощают работу с проектами, где требуется интеграция нескольких файлов. Правильное управление этими ссылками, настройка путей и слоев значительно улучшает рабочий процесс и минимизирует вероятность ошибок при работе с большими чертежами.

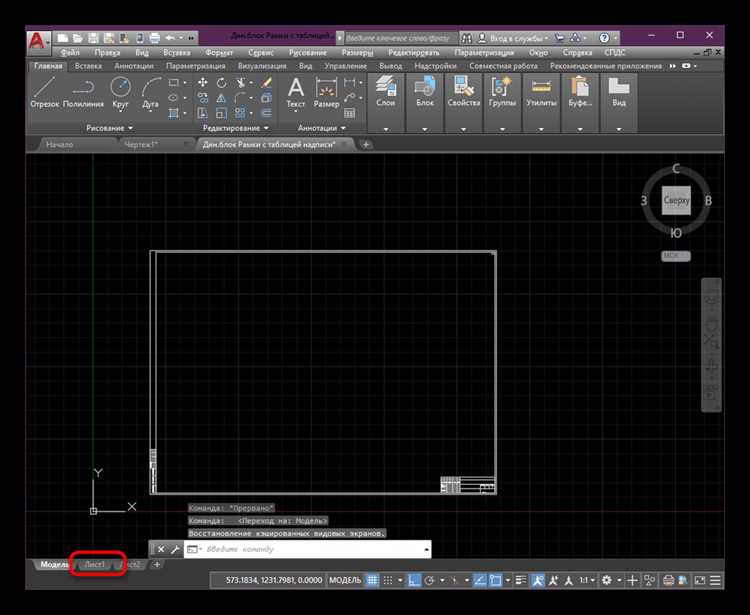

Удаление рамки с использованием команды «Bedit»

Для удаления рамки, которая окружает подложку в PDF файле, можно использовать команду «Bedit» в AutoCAD. Этот метод позволяет редактировать внешний вид блока, в который вставлена подложка, и удалять лишние элементы, такие как рамка.

Чтобы выполнить удаление рамки, выполните следующие шаги:

1. Введите команду «Bedit» в командной строке и нажмите Enter. Откроется редактор блоков для выбранного блока, который содержит PDF-подложку.

2. В редакторе блоков выберите элементы, образующие рамку. Это может быть линия или объект, который представляет собой контур подложки.

3. Удалите эти элементы с помощью команды «Erase» или клавиши Delete на клавиатуре.

4. После удаления рамки сохраните изменения и выйдите из редактора блоков, используя команду «Close Block Editor» или просто «Bclose».

5. Рамка будет удалена, и подложка останется без ограничивающего контура. После этого можно продолжать работу с файлом, не беспокоясь о лишних элементах.

Использование «Bedit» позволяет более точно управлять содержимым блоков и легко устранять ненужные элементы без вмешательства в саму подложку PDF. Это решение подходит для случаев, когда необходимо сохранить структуру данных, но избавиться от элементов, мешающих восприятию.

Как выделить и удалить рамку с помощью «Erase»

Для удаления рамки подложки в AutoCAD с помощью команды «Erase» выполните следующие шаги:

1. Откройте чертёж, содержащий рамку, которую нужно удалить. Убедитесь, что слой с рамкой активен и видим.

2. В командной строке введите команду Erase или просто E и нажмите Enter.

3. На экране появится подсказка «Выберите объекты». Кликните мышью по линии рамки или используйте окно выбора, чтобы выделить все элементы рамки.

4. Если рамка состоит из нескольких объектов, удерживайте Shift и кликайте по каждой линии рамки, чтобы добавить её в выделение.

5. После того как все элементы рамки будут выделены, нажмите Enter для удаления.

6. Если после удаления остались лишние элементы, используйте команду Undo (Ctrl + Z) и повторите процесс с правильным выбором объектов.

Использование команды «Erase» гарантирует, что только выбранные объекты будут удалены, без воздействия на другие элементы чертежа.

Проверка наличия скрытых объектов и линий рамки

Первым шагом является использование команды SELECTSIMILAR, которая позволяет выделить все объекты, схожие с видимыми элементами рамки. Это поможет найти скрытые элементы, которые могли быть случайно перемещены или скрыты.

Для поиска скрытых объектов также рекомендуется активировать отображение всех слоёв с помощью команды LAYON. Это гарантирует, что даже если объекты были перемещены на другой слой, они будут видны. После этого можно проверить каждый слой на наличие ненужных объектов рамки.

Используя команду QSELECT, можно настроить выбор объектов по их свойствам. Например, можно выбрать все объекты, у которых линия имеет тот же стиль или толщину, что и линии рамки. Это облегчит нахождение неактивных элементов, которые могут быть частью рамки.

Особое внимание стоит уделить проверке скрытых объектов через окно Properties (Свойства). Здесь можно найти элементы, которые скрыты или не отображаются на экране из-за настроек видимости, но остаются в чертеже. Объекты, такие как текст или блоки, могут быть расположены на невидимых слоях и при этом всё равно сохранять свойство видимости в плане печати.

Наконец, не забывайте про команду ISOLATEOBJECTS для временного выделения только тех объектов, которые вам необходимы. Это позволит более детально изучить участок чертежа и исключить любые случайные линии рамки, которые могут быть расположены рядом с основными элементами.

Преобразование подложки PDF в редактируемые элементы для удаления рамки

Для удаления рамки подложки PDF в AutoCAD необходимо сначала преобразовать ее в редактируемые элементы, чтобы иметь возможность работать с объектами. Этот процесс включает несколько этапов, от импорта PDF до работы с отдельными элементами чертежа.

Основные шаги для преобразования подложки PDF в редактируемые элементы:

1. Откройте AutoCAD и создайте новый чертеж или откройте существующий.
2. Импортируйте PDF-файл через команду PDFIMPORT. При этом важно выбрать правильные параметры, чтобы все элементы были правильно обработаны и отображались на чертеже.
3. После импорта PDF AutoCAD преобразует его в объекты, такие как линии, текст, полилинии и другие. Проверьте, чтобы нужные элементы отображались на слое, который вы можете редактировать.
4. Используйте команду BOUNDARY, чтобы создать границу вокруг изображений и объектов, если рамка находится в виде отдельного элемента. Если это не помогает, применяйте команды для удаления или перемещения элементов, создавая новые объекты, которые заменят старые.
5. Для удаления самой рамки используйте команду TRIM или ERASE, чтобы удалить нежелательные линии или объекты. Также можно преобразовать рамку в полилинию и изменить ее форму или полностью удалить.
6. После удаления лишних элементов выполните корректировку подложки. Это можно сделать с помощью команды EXPLODE, которая превращает все элементы в простые объекты, позволяя манипулировать ими индивидуально.

Таким образом, процесс удаления рамки начинается с точного импорта и преобразования PDF в редактируемые элементы, после чего можно свободно работать с объектами и очищать чертеж от лишних элементов.

Как сохранить изменения и обновить чертеж после удаления рамки

После удаления рамки подложки PDF в AutoCAD важно правильно сохранить изменения и обновить чертеж, чтобы избежать потери данных и обеспечить корректное отображение документа.

Шаг 1: Сохранение изменений

Для сохранения изменений в чертеже после удаления рамки, используйте команду SAVE или сочетание клавиш Ctrl+S. Это сохранит текущую версию чертежа с обновлениями. Если вы хотите сохранить его как новый файл, используйте команду SAVEAS, чтобы избежать перезаписи исходного документа.

Шаг 2: Обновление чертежа

Если чертеж связан с внешними ссылками (например, с другими файлами или ссылками на PDF), необходимо обновить эти связи. Для этого используйте команду REFEDIT, которая позволяет редактировать подложку и ее элементы. После завершения редактирования убедитесь, что все изменения были правильно синхронизированы, и снова сохраните чертеж.

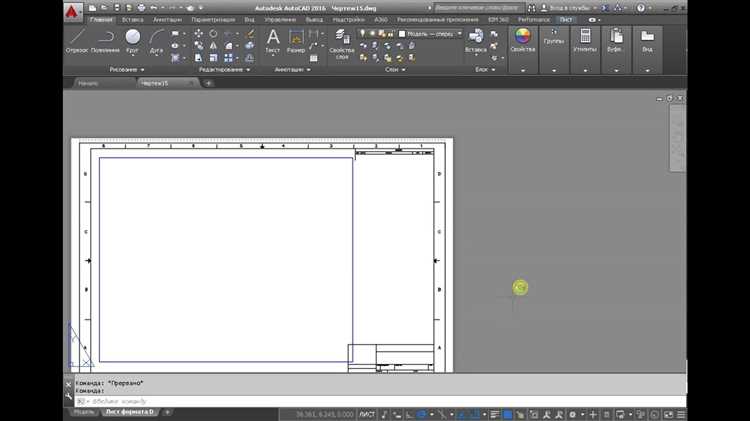

Шаг 3: Проверка отображения

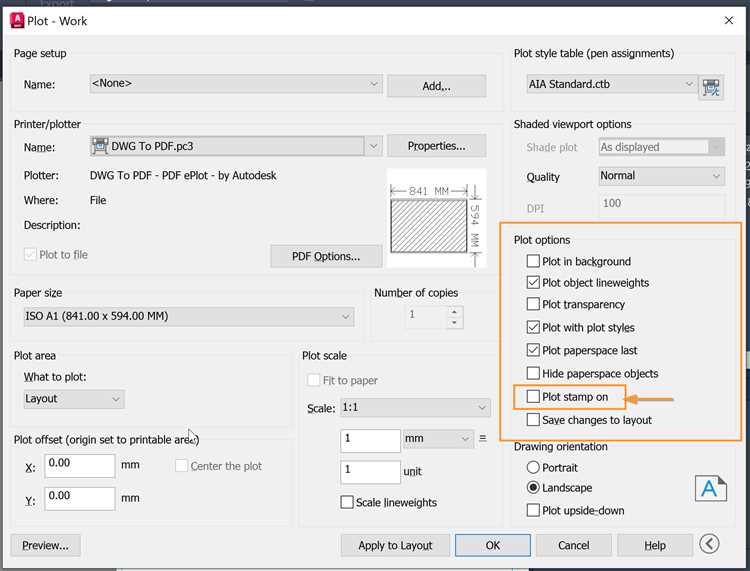

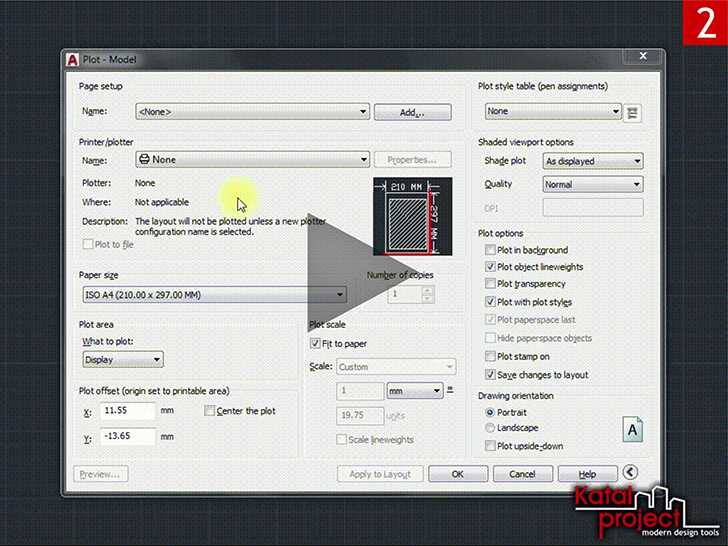

После удаления рамки важно проверить, как чертеж будет отображаться на печати. Используйте команду PREVIEW для просмотра финальной версии документа, чтобы убедиться, что все изменения были применены корректно.

Шаг 4: Экспорт в PDF (если необходимо)

Вопрос-ответ:

Почему при вставке PDF в AutoCAD появляется рамка, и можно ли её убрать без удаления самой подложки?

Рамка отображается по умолчанию, потому что AutoCAD рассматривает PDF как внешнюю ссылку и обводит её границами. Это не ошибка, а стандартное поведение. Чтобы убрать только рамку, не затрагивая саму подложку, достаточно ввести команду `PDFFRAME` и установить значение 0. В результате рамка исчезнет с экрана и при печати, но сама подложка останется на месте.

Команда PDFFRAME не помогает — рамка всё равно видна. Что делать?

Если после изменения переменной `PDFFRAME` на 0 рамка всё ещё видна, возможно, подложка не распознана как PDF или в файле несколько наложений. Попробуйте проверить, действительно ли выбрана подложка PDF, а не, например, изображение. Также стоит перепроверить, не включены ли дополнительные рамки объектов, например, через переменную `FRAME` или `IMAGEFRAME`, если используются другие типы вложений. После этого перезапустите отображение с помощью команды `REGEN` или просто обновите экран.

Удалится ли сама подложка, если отключить рамку через PDFFRAME?

Нет, подложка останется на чертеже. Команда `PDFFRAME` управляет только отображением границы вокруг подложки. При значении 0 рамка не показывается и не печатается, при 1 она видна и печатается, при 2 — видна, но не печатается. Сама подложка не удаляется, перемещение и привязки продолжают работать как обычно.

Как удалить только рамку подложки, если PDF был вставлен как блок?

Если подложка вставлена как блок, рамка может быть частью самого блока, а не отображаться через переменную `PDFFRAME`. В таком случае нужно войти в редактирование блока (`BEDIT`), удалить рамку вручную (например, линию или полилинию, если она была добавлена в блок), и сохранить изменения. После этого рамка исчезнет из всех вхождений этого блока.

Можно ли отключить рамку подложки только для печати, но оставить её видимой в пространстве модели?

Да, для этого нужно установить переменную `PDFFRAME` в значение 2. При таком значении рамка будет видна на экране, но не будет отображаться при печати или экспорте. Это удобно, если рамка нужна для ориентира при работе, но не должна попадать на итоговые чертежи.

Почему при печати в AutoCAD появляется рамка вокруг PDF-подложки и как её убрать?

Рамка вокруг PDF-подложки в AutoCAD — это граница, которая автоматически отображается при вставке PDF-файла в чертёж. Она может мешать восприятию чертежа или попадать на итоговую печатную документацию. Чтобы убрать такую рамку, можно воспользоваться командой **PDFFRAME**. В командной строке наберите `PDFFRAME`, затем введите значение `0` — это отключит отображение и печать рамки. Если ввести `1`, рамка будет видна на экране, но не будет печататься. Значение `2` включает как отображение, так и печать рамки. После изменения параметра рекомендуется обновить вид или перезапустить печать, чтобы изменения вступили в силу.
