Блоки Веткад – это типовые элементы, используемые в проектной документации, преимущественно в инженерных разделах. Они внедряются в чертёж как внешние или встроенные блоки, зачастую с атрибутами. Удаление таких блоков может потребоваться при переходе на собственные стандарты оформления или при исправлении импортированных данных.
В AutoCAD блок Веткад может быть удалён только при соблюдении определённых условий. Если блок вставлен в модель или в пространство листа, его необходимо удалить со всех вхождений. Команда PURGE (Очистка) не сработает, если хотя бы одно вхождение блока присутствует в чертеже. Также важно проверить наличие блока внутри других вложенных блоков, где он может оставаться незамеченным.
Для эффективного поиска всех вхождений используется команда QSELECT с выбором по имени блока. Если блок включён в состав других элементов, его придётся предварительно извлечь с помощью REFEDIT или BEDIT, а затем повторить удаление. Только после этого возможно полное удаление блока через PURGE.
Отдельное внимание стоит уделить ситуации, когда блоки Веткад попадают в чертёж при импорте данных из других программ, например, из Revit или других CAD-систем. В этом случае рекомендуется провести проверку на наличие внешних ссылок (XREF) и удалить ненужные подключения перед очисткой.
Как определить наличие блока Веткад в чертеже
Откройте чертеж в AutoCAD и введите команду CLASSICXBLOCK или CLASSICBLOCK для открытия списка всех блоков. Веткад может быть представлен под названиями, содержащими слова «VetCAD», «Веткад», «VET_», «VK_», а также нестандартными именами, присваиваемыми автоматически при вставке из сторонних библиотек.
Используйте команду INSERT и просмотрите доступные блоки во всплывающем окне. Блоки Веткад часто имеют вложенные подблоки и характерную структуру имен. При наличии сомнений откройте блок через Блок-редактор и проверьте наличие объектов с нестандартными стилями линий, аннотативных символов и атрибутов, указывающих на принадлежность к Веткад.
Команда QSELECT позволяет выбрать объекты по типу – укажите «Блоки» и просмотрите список. Фильтруйте по именам, содержащим ключевые префиксы. Если таких блоков несколько, повторите проверку для каждого.
Дополнительно воспользуйтесь командой LIST на любом подозрительном блоке – в описании могут быть указания на внешнее происхождение (вложенные ссылки, внешние DWG-файлы, нестандартные слои).
При использовании внешних библиотек Веткад часто оставляет характерные слои (например, «VETCAD», «VK_ELEC») и стили. Команда LAYER позволит обнаружить их даже при отсутствии явных блоков. Это косвенный, но надёжный способ выявления присутствия Веткад в чертеже.
Удаление блока Веткад через диспетчер блоков
Диспетчер блоков позволяет удалить блок Веткад без необходимости поиска его вставок в пространстве модели. Это особенно удобно при работе с крупными чертежами, где блок может присутствовать в скрытых слоях или внешних ссылках.
- Откройте чертёж, в котором требуется удалить блок.
- Введите команду BLOCKS в командной строке и нажмите Enter.
- В открывшемся окне найдите блок с именем «Веткад». Для ускорения поиска используйте поле фильтрации в верхней части окна.
- Щёлкните правой кнопкой мыши по блоку «Веткад» и выберите пункт «Удалить».
- Если кнопка «Удалить» недоступна, проверьте наличие вставок блока в модели или листах. Удалите все экземпляры блока вручную или с помощью команды QSELECT по имени блока.
- После удаления всех вставок вернитесь в диспетчер блоков и повторите попытку удаления.
Удаление блока через диспетчер не затрагивает другие элементы, даже если они были созданы на основе схожих имен. Будьте внимательны при выборе блока, чтобы не удалить нужный объект по ошибке.
Очистка чертежа от невидимых экземпляров блока Веткад
Невидимые экземпляры блока «Веткад» могут сохраняться в чертеже, даже если визуально блоки удалены. Это происходит, когда блоки находятся на выключенных, замороженных или скрытых слоях, а также при наличии анонимных ссылок. Чтобы полностью очистить чертёж, выполните следующие шаги:
- Откройте командную строку и выполните PURGE.
- В появившемся окне выберите пункт «Все» и включите опцию «Очистить вложенные элементы».
- Нажмите «Очистить». Если блок «Веткад» не исчез, перейдите к следующему этапу.
Для поиска скрытых экземпляров:
- Включите все слои с помощью команды LAYON.
- Разморозьте все слои командой LAYTHW.
- Убедитесь, что нет включённой фильтрации по слоям или пространствам.
- Введите команду QSELECT.
- В окне выберите: Тип объекта – «Инстанс блока», Имя блока – «Веткад».
- Удалите найденные объекты.
Если блок по-прежнему не поддаётся удалению:
- Откройте список блоков через BLOCKS или Блоки на панели «Вставка».
- Найдите «Веткад» и проверьте, не используется ли он в динамических блоках или внешних ссылках.
- Удалите зависимости и повторите PURGE.
Если очистка невозможна:
- Скопируйте нужную геометрию в новый файл через WBLOCK или копирование с базовой точкой.
- Проверьте новый файл на наличие блока «Веткад». Если отсутствует – используйте его как основной.
Проверка зависимостей блока Веткад перед удалением
Перед удалением блока Веткад из чертежа необходимо определить, влияет ли его наличие на другие элементы проекта. Веткад может быть вставлен в виде анонимного блока, ссылаться на внешние XREF-файлы или использоваться в динамических блоках с атрибутами. Удаление без проверки приведёт к потере связанных объектов или искажению данных.
Открой список блоков с помощью команды CLASSICBLOCK или BEDIT. Найдите блок с именем, содержащим «Веткад», и проверьте его вложения. Если блок является частью другого составного блока, удаление потребует предваренного редактирования этого родительского блока.
В командной строке выполните:
DXFOUT → выберите блок → сохраните как отдельный файл → откройте для анализа.
Проверьте наличие ссылок на блок через команды:
- XREF – позволяет убедиться, что блок не вставлен как внешняя ссылка;
- DATAEXTRACTION – создаёт отчёт, содержащий все вхождения блока в проекте.
Если блок используется в аннотативных масштабах, удаление без замены приведёт к исчезновению важных меток. Команда PURGE не удалит блок, пока он используется, но отобразит его наличие. Для полной уверенности выполните:
SELECT → введите "*Веткад*" → проверьте количество выделенных объектов.
После анализа всех зависимостей и связей можно переходить к удалению, только если блок не задействован ни в одном из перечисленных контекстов.
Удаление блока Веткад с помощью команды PURGE
Команда PURGE в Автокаде позволяет удалить неиспользуемые элементы, включая блоки, которые больше не вставлены в модель. Чтобы удалить блок Веткад, он должен быть полностью удалён из пространства чертежа, включая все вхождения и ссылки.
Перед запуском команды PURGE убедитесь, что блок Веткад не используется в текущем чертеже. Для этого воспользуйтесь командой QSELECT или вручную удалите все экземпляры блока. После удаления всех вхождений выполните команду PURGE.

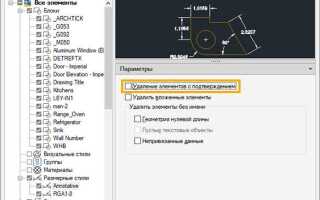

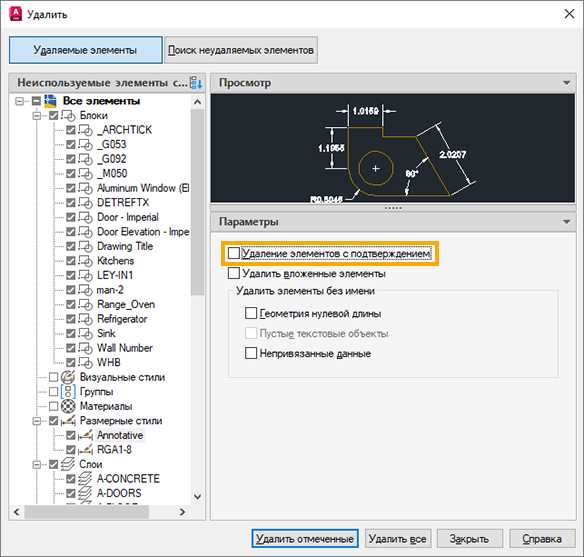

Введите в командной строке PURGE и нажмите Enter. В открывшемся окне снимите все галочки, кроме «Блоки». Найдите в списке блок с названием Веткад. Если он отображается как доступный к удалению, выберите его и нажмите «Удалить выбранное».

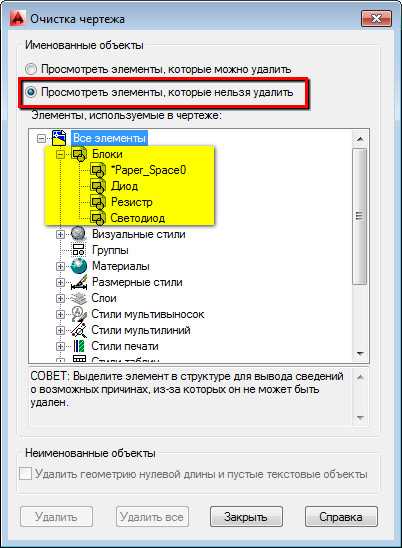

Если блок Веткад отсутствует в списке, он всё ещё используется. Проверьте наличие вложенных вхождений в другие блоки, используйте команду BEDIT для анализа. Вложенные блоки нужно также удалить или изменить, чтобы исключить отсылку к Веткад.
После успешной очистки сохраните файл и проверьте отсутствие блока через команду INSERT – Веткад не должен отображаться в списке доступных блоков.
Использование скриптов для массового удаления блока Веткад
Основная задача при удалении блока Веткад – это найти все его экземпляры и удалить их, не затрагивая другие элементы чертежа. Для этого можно использовать следующий AutoLISP-скрипт:
(defun c:delvetkad (/ blk) (setq blk "Веткад") ; Название блока, который нужно удалить (setq ss (ssget "X" (list (cons 0 "INSERT") (cons 2 blk)))) ; Поиск всех экземпляров блока Веткад (if ss (progn (repeat (sslength ss) (setq ent (ssname ss 0)) (entdel ent) ; Удаление каждого экземпляра блока (setq ss (ssdel ent ss)) ; Обновление выборки ) (princ (strcat "\nБлок " blk " успешно удалён.")) ) (princ "\nБлок не найден.") ) (princ) )
Этот скрипт ищет все экземпляры блока «Веткад» на текущем чертеже и удаляет их. Для применения скрипта достаточно загрузить его в AutoCAD и запустить команду delvetkad. Если блокы найдены, они будут удалены, а в командной строке появится сообщение о завершении операции.
Если требуется массово удалить блоки Веткад из нескольких чертежей, можно создать пакетный файл для автоматического запуска скрипта на всех файлах. Для этого используйте команду «SCRIPT» в AutoCAD и передайте путь к каждому чертежу. Это значительно ускоряет процесс при работе с большим количеством чертежей.
Для дополнительной оптимизации работы рекомендуется создавать резервные копии файлов перед удалением блоков, чтобы избежать случайных потерь данных.
Проверка целостности чертежа после удаления блока Веткад
После удаления блока Веткад из чертежа важно убедиться, что структура файла осталась целой и все элементы, связанные с удалённым блоком, были корректно удалены. Это предотвратит возможные ошибки при дальнейшей работе с чертежом.
Первым шагом является проверка наличия ссылок на удалённый блок в чертежах. Для этого используйте команду «REGEN» (перегенерация чертежа). Она позволяет обновить чертеж и выявить возможные проблемы, такие как неосвобождённые объекты или остаточные данные.
Затем стоит выполнить команду «AUDIT» для проверки целостности чертежа и исправления возможных ошибок в структуре файла. Эта команда может обнаружить повреждения, связанные с удалением блоков, таких как ссылки на отсутствующие объекты или некорректные блоки.
После выполнения команд «REGEN» и «AUDIT», необходимо вручную проверить чертеж на наличие скрытых элементов, таких как вспомогательные объекты или атрибуты, которые могли остаться после удаления блока. Это можно сделать с помощью команды «SELECT» для выбора объектов по типу, например, «SELECT * FROM BLOCKS» для поиска оставшихся экземпляров блоков.
Важно также проверить функциональность внешних ссылок и блоков, которые могут быть связаны с Веткад. Если в чертеже использовались динамические блоки, следует убедиться, что их связи с удалённым объектом больше не активны.
Кроме того, перед сохранением рекомендуется использовать команду «EXPORTTOAUTOCAD» для создания нового файла чертежа. Это позволит избавиться от потенциальных ошибок, связанных с внутренними данными, которые могли остаться после удаления блока.
