Magicad – это мощный инструмент для проектирования в области систем отопления, вентиляции и кондиционирования (ОВК) в AutoCAD. В этом руководстве будет подробно рассмотрен процесс установки Magicad для версии AutoCAD 2019, начиная с загрузки и заканчивая настройкой программы для работы с проектами. Чтобы избежать ошибок и ускорить процесс, важно следовать каждому шагу инструкции точно.
Первоначальная подготовка: Перед тем как приступить к установке, убедитесь, что на вашем компьютере установлен AutoCAD 2019, а также имеется активная учетная запись администратора, поскольку для завершения процесса могут потребоваться права администратора. Также важно, чтобы ваш ПК соответствовал минимальным системным требованиям для работы с Magicad. Программу можно загрузить с официального сайта разработчика.
Шаг 1: Загрузка установочного пакета Для начала скачайте последнюю версию Magicad с официального сайта. Важно выбрать правильную версию для AutoCAD 2019, чтобы избежать несовместимости. Убедитесь, что скачанный файл не поврежден, проверив его целостность с помощью контрольной суммы или официального метода верификации, предложенного на сайте.
Шаг 2: Запуск установки Запустите установочный файл и следуйте предложенным инструкциям. На этапе выбора компонента программы важно оставить отмеченными все стандартные компоненты, чтобы Magicad корректно интегрировался с AutoCAD. Если вы работаете с несколькими версиями AutoCAD, выберите нужную версию в настройках установщика.
Шаг 3: Настройка лицензионного ключа После завершения установки необходимо ввести лицензионный ключ для активации программы. Если у вас еще нет ключа, его можно получить через официального дистрибьютора Magicad. Убедитесь, что вводите ключ точно, чтобы избежать ошибок активации. После активации перезапустите AutoCAD, чтобы изменения вступили в силу.
Шаг 4: Проверка работоспособности После перезагрузки AutoCAD откройте программу и убедитесь, что панель Magicad появилась в меню. Попробуйте создать новый проект и проверить доступность всех инструментов для работы с системами ОВК. Если все компоненты работают корректно, установка завершена успешно.
Теперь вы готовы к эффективному использованию Magicad для разработки сложных проектных решений в AutoCAD 2019. С помощью этих инструментов процесс проектирования систем ОВК станет более быстрым и точным.
Подготовка системы для установки Magicad
Перед установкой Magicad для AutoCAD 2019 необходимо выполнить несколько шагов для обеспечения корректной работы программы.
- Проверка версии AutoCAD: Magicad совместим с AutoCAD 2019, поэтому убедитесь, что установленная версия именно эта или более новая. Версии ниже 2019 не поддерживаются.
- Минимальные системные требования:
- Операционная система: Windows 10, 8.1 или 7 (64-bit)
- Процессор: минимум 2,5 GHz
- Оперативная память: минимум 8 GB
- Свободное место на жестком диске: 10 GB
- Графическая карта: поддержка DirectX 11
- Отключение антивируса: Временно отключите антивирусное ПО и файрволл, так как они могут блокировать компоненты установки.
- Права администратора: Убедитесь, что у вас есть права администратора на компьютере, так как установка требует прав для изменения системных настроек.
- Обновление Windows: Проверьте наличие последних обновлений для Windows, так как они могут содержать важные исправления для стабильности работы программы.
- Драйверы графической карты: Убедитесь, что драйверы видеокарты обновлены до последней версии. Это улучшит совместимость с графическими компонентами Magicad.
- Установка Microsoft .NET Framework: Magicad требует наличия Microsoft .NET Framework версии 4.7.2 или более новой. Проверьте наличие этой версии или скачайте с официального сайта Microsoft.
После выполнения этих шагов можно переходить к непосредственно установке Magicad.
Загрузка установочного файла Magicad для AutoCAD 2019
Для начала установки Magicad для AutoCAD 2019 необходимо получить установочный файл с официального сайта разработчика. Следуйте этим шагам для правильной загрузки:
1. Перейдите на официальный сайт Magicad. На главной странице найдите раздел «Downloads» или «Скачать».
2. В разделе загрузок выберите версию Magicad, совместимую с AutoCAD 2019. Убедитесь, что указан соответствующий релиз для вашей версии AutoCAD.
3. После выбора нужной версии, скачайте установочный файл. Он будет представлен в виде архива или исполняемого файла (.exe). Размер файла может варьироваться в зависимости от версии и дополнительного контента.
4. Подтвердите загрузку, если появится окно с предупреждением о безопасности, и дождитесь завершения процесса. Обратите внимание на место сохранения файла на вашем устройстве.
Важно: Перед загрузкой убедитесь, что у вас есть доступ к интернету, и что ваш компьютер соответствует минимальным системным требованиям для установки Magicad.
Если возникнут проблемы с доступом к сайту или загрузкой, рекомендуется проверить настройки безопасности или использовать VPN для обхода возможных ограничений.
Шаги установки Magicad в AutoCAD 2019
1. Подготовка установочного файла
Скачайте актуальную версию Magicad, совместимую с AutoCAD 2019, с официального сайта производителя. Убедитесь, что выбран нужный модуль (например, Ventilation, Electrical и др.). Установочный файл должен быть в формате .exe или .msi.
2. Проверка установленного AutoCAD
Запустите AutoCAD 2019 и проверьте его корректную работу. Убедитесь, что установлены все обновления AutoCAD, включая сервис-паки, через Autodesk Desktop App или сайт Autodesk.
3. Запуск установщика Magicad
Запустите файл установки от имени администратора. В процессе установки выберите AutoCAD 2019 в списке доступных платформ. Убедитесь, что путь установки совпадает с директорией AutoCAD 2019.
4. Выбор компонентов
Отметьте необходимые модули и библиотеки. Для сетевых лицензий дополнительно установите License Manager. Укажите путь к пользовательской библиотеке, если она используется в проектировании.
5. Завершение установки
Дождитесь окончания установки без прерываний. После завершения перезапустите компьютер, чтобы применились системные переменные и зарегистрировались все компоненты.
6. Проверка интеграции
Откройте AutoCAD 2019. Убедитесь, что вкладка Magicad появилась на панели. Проверьте доступность всех установленных инструментов и корректность загрузки библиотек.
Конфигурация настроек после установки Magicad
Откройте AutoCAD 2019 и запустите Magicad через вкладку Magicad в верхнем меню. При первом запуске появится окно конфигурации. Выберите региональные стандарты: для России установите GOST в разделе Project Settings.
В параметрах проекта укажите единицы измерения: мм для длины, °C для температуры. Откройте System Settings и активируйте опцию Enable collision checking – она отвечает за автоматический контроль пересечений инженерных систем.
Перейдите в Dataset Manager и выберите актуальный набор компонентов. Если используется собственная база, укажите путь к ней вручную. Включите Update dataset automatically для своевременного обновления.
В разделе Drawing Settings настройте слои: задайте цвет, тип линий и приоритеты отображения для вентиляции, водоснабжения и электрики. Убедитесь, что активированы фильтры отображения, соответствующие текущему этапу проектирования.
Откройте Calculation Settings. Установите параметры для гидравлических и электрических расчетов: максимальное давление, допустимые потери, напряжение сети. Проверьте, что выбран правильный метод расчета (например, Static Pressure для вентиляции).
Сохраните шаблон проекта через Save As Template в формате .mgproj. Укажите путь автозагрузки шаблона в Startup Settings, чтобы при каждом новом проекте применялись заданные настройки автоматически.
Проверка работоспособности Magicad в AutoCAD 2019

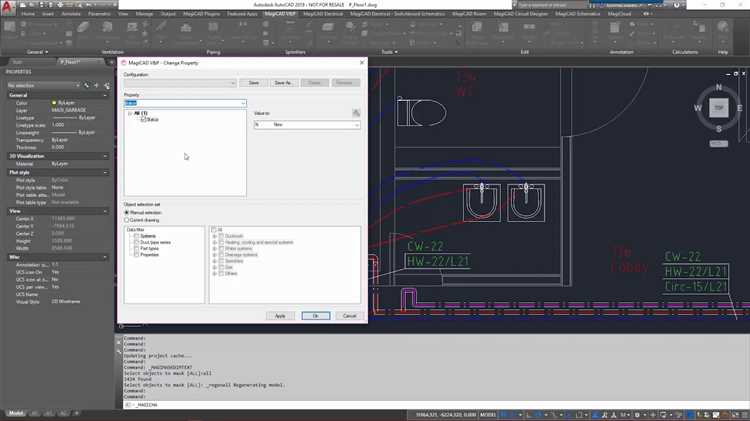

После завершения установки необходимо убедиться, что MagiCAD корректно интегрировался в AutoCAD 2019. Запустите AutoCAD и дождитесь полной загрузки интерфейса. В верхней панели должен появиться вкладка «MagiCAD». Если вкладка отсутствует, перейдите в меню Настройки → Загрузки приложений и убедитесь, что путь к MagiCAD прописан в списке загружаемых модулей.
Нажмите на вкладку «MagiCAD» и выберите пункт «Настройки проекта». При корректной установке откроется диалоговое окно с параметрами систем. Создайте новый проект, указав шаблон MagiCAD (например, MCAD_MEP_Template.dwt). Добавьте элемент – например, вентиляционный канал или светильник – через панель MagiCAD. Если объект вставляется и отображается без ошибок, подключение выполнено правильно.
Для финальной проверки активируйте диспетчер систем. В разделе «Системы» отобразятся типы подключённых элементов. Примените трассировку (Routing) и проверьте, строятся ли системы автоматически. Если трассы создаются с соблюдением параметров, интеграция завершена успешно.
В случае сбоев откройте лог загрузки (command: APPLOAD → Contents → View Log) и проверьте наличие ошибок, связанных с MagiCAD. Отсутствие записей об ошибках подтверждает работоспособность плагина.
Решение распространённых проблем при установке Magicad
Если установщик Magicad не запускается, убедитесь, что отключён SmartScreen и антивирусное ПО, блокирующее исполняемые файлы. Запускайте установку от имени администратора через контекстное меню файла setup.exe.
Ошибка «Не найдена поддерживаемая версия AutoCAD» возникает при отсутствии точного совпадения версий. Убедитесь, что установлен AutoCAD 2019 с обновлениями. Magicad 2019 не совместим с LT-версией AutoCAD.
При невозможности выбрать AutoCAD в процессе установки вручную укажите путь к каталогу, где расположен acad.exe (обычно C:\Program Files\Autodesk\AutoCAD 2019).
Если после установки Magicad не отображается в AutoCAD, откройте AutoCAD, введите команду APPLOAD, добавьте mc.mgd и mcui.arx из папки Magicad в список загружаемых модулей.
Для устранения ошибок лицензирования проверьте, установлен ли Sentinel HASP и активирована ли лицензия. Используйте License Manager для проверки статуса и при необходимости обновите драйверы HASP с сайта производителя.
Если интерфейс Magicad не переведён, измените региональные настройки системы на английский или русский, затем переустановите Magicad. Некоторые версии используют локализацию системы при установке.
Проблемы с отображением элементов интерфейса решаются включением классической темы AutoCAD и отключением аппаратного ускорения через команду GRAPHICSCONFIG.
Вопрос-ответ:
Можно ли установить Magicad на AutoCAD 2019, если уже установлена более новая версия AutoCAD?
Да, установка возможна. Magicad привязывается к конкретной версии AutoCAD, поэтому при установке следует внимательно выбрать AutoCAD 2019 в процессе настройки. Если на компьютере присутствует несколько версий AutoCAD, важно, чтобы Magicad устанавливался именно на нужную, иначе он может не появиться в списке доступных дополнений.
Какие компоненты Magicad необходимо выбрать при установке для проектирования систем отопления?
Для работы с отоплением рекомендуется установить модуль «MagiCAD Heating & Cooling». Он включает инструменты для трассировки трубопроводов, расчётов теплопотерь, балансировки систем и подбора оборудования. При установке можно отключить другие модули, если они не требуются, чтобы не перегружать интерфейс.
Нужно ли удалять старую версию Magicad перед установкой новой на AutoCAD 2019?
Да, это желательно. Установка поверх старой версии может привести к конфликтам или сбоям в работе программы. Лучше сначала удалить предыдущую сборку через «Программы и компоненты» в панели управления Windows, перезагрузить компьютер и только потом запускать новую установку.
Почему Magicad не отображается на панели инструментов AutoCAD после установки?
Чаще всего это связано с тем, что AutoCAD был запущен во время установки или не была выбрана нужная версия AutoCAD в установщике Magicad. Также может потребоваться вручную загрузить файл CUIX через команду `CUI` в AutoCAD или проверить наличие надстроек в списке загрузки (команда `APPLOAD`).
Можно ли установить Magicad для AutoCAD 2019 без подключения к интернету?
Установка возможна, если заранее загружен полный дистрибутив. Однако активация лицензии и загрузка некоторых компонентов может потребовать подключения. Если рабочее место изолировано от сети, стоит использовать офлайн-активацию, которая оформляется через техническую поддержку Magicad с использованием кода запроса и файла лицензии.
