Определение длины сплайна в AutoCAD может быть необходимым шагом при работе с чертежами, где требуется точность в измерениях. Сплайн – это гибкая кривая, которая не проходит через все свои контрольные точки, но имитирует плавные изменения направления. В AutoCAD для этого предусмотрены специальные инструменты и команды, которые позволяют легко вычислить длину сплайна, сохраняя точность и эффективность работы.
Для начала, чтобы точно определить длину сплайна, необходимо использовать команду LENGTHEN или функцию MEASURE, которая позволяет получить длину кривой, независимо от её сложности. Важно помнить, что сплайн может состоять из множества участков, и его длина будет рассчитываться как сумма длин всех сегментов кривой.
Существует также способ измерения длины сплайна с помощью специального инструмента в панели свойств. После выбора сплайна, в разделе свойств можно найти параметр Length, который будет автоматически отображать его длину. Этот метод подходит для пользователей, которым нужно быстро узнать длину без дополнительных команд.
Для более точного анализа и работы с длиной сплайна можно воспользоваться специализированными инструментами, такими как Data Extraction или Express Tools, которые расширяют функционал и предоставляют подробные сведения о характеристиках объектов, включая длину сплайна.
Использование команды LENGTH для измерения длины сплайна
Для точного измерения длины сплайна в AutoCAD используется команда LENGTH. Эта команда позволяет получить значение длины кривой, которая может состоять из множества сегментов, изгибов и других сложных элементов.
Чтобы измерить длину сплайна, выполните следующие шаги:
1. Введите команду LENGTH в командной строке AutoCAD.
2. Выберите сплайн, длину которого хотите измерить. При этом программа автоматически вычислит общую длину кривой, даже если она состоит из нескольких сегментов.
3. После выбора объекта, на экране появится информация о длине сплайна. Вы получите точное значение длины в текущей единице измерения документа.
Команда LENGTH идеально подходит для работы с нестандартными кривыми, поскольку она учитывает все особенности геометрии сплайна. Важно помнить, что команда работает только с объектами типа сплайн и не подойдет для обычных линий или дуг. Также стоит учесть, что результат измерения зависит от точности и масштаба, установленных в чертеже.
Если длина сплайна нужно быть указана в другой единице измерения, используйте команду «UNITS» для смены единиц в чертеже перед запуском команды LENGTH.
Метод расчёта длины с помощью команды Properties

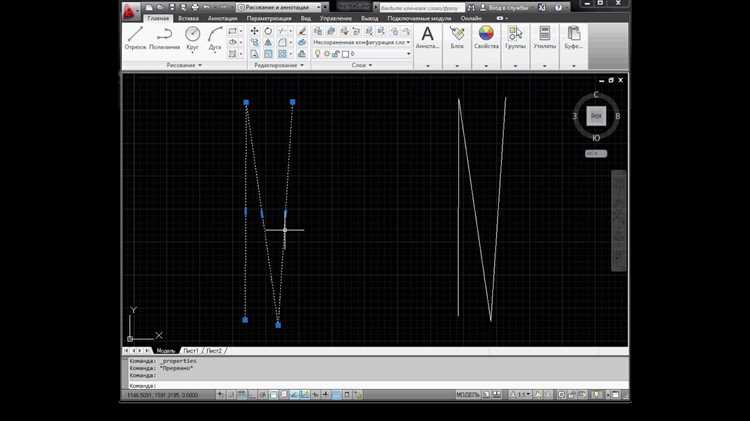

Для вычисления длины сплайна в AutoCAD можно использовать команду Properties (Свойства). Этот метод позволяет быстро получить точную информацию о длине выбранного объекта без необходимости вручную измерять его размер.
Чтобы определить длину сплайна с помощью команды Properties, выполните следующие шаги:
- Выберите сплайн, длину которого нужно узнать.
- Щёлкните правой кнопкой мыши по выбранному объекту и в контекстном меню выберите пункт Properties (Свойства).
- В появившемся окне Properties найдите раздел Geometry (Геометрия).
- В этом разделе будет отображаться параметр Length (Длина), который указывает точную длину сплайна.
Этот метод позволяет быстро получить информацию о длине без дополнительных инструментов и настроек. Команда Properties особенно полезна, если требуется точно измерить длину сложных кривых, где традиционные инструменты измерения не подойдут.
Для работы с большими проектами рекомендуется использовать Properties как основной инструмент для анализа объектов, что позволяет избежать ошибок и сэкономить время при расчётах.
Определение длины через панель инструментов измерений
Для точного измерения длины сплайна в AutoCAD используйте панель инструментов измерений, которая предоставляет доступ к инструментам для быстрого расчёта. Откройте панель инструментов, выбрав в верхней части экрана вкладку «Аннотирование» и активировав команду «Измерения».
После активации панели инструментов используйте команду «Длина», которая отображает параметры длины выбранных объектов. Чтобы измерить сплайн, выберите его с помощью курсора. AutoCAD автоматически подсчитает длину и отобразит результат в командной строке и на панели свойств.
Если сплайн состоит из нескольких сегментов, длина будет вычислена для всей линии. Важно, чтобы при измерении была активирована опция «Объект», а не «Координаты», чтобы измерение касалось именно выбранного элемента, а не просто расстояния между точками на чертеже.
Для точности убедитесь, что у вас выбран корректный тип измерения: для сплайна чаще всего применяется «Общий» или «Длина кривой». Это гарантирует правильный учёт изгибов линии, если она имеет сложную форму.
Для того чтобы получить дополнительную информацию о длине, вы также можете использовать команду «Протяжённость» на той же панели. Это позволяет узнать длину сплайна, учитывая его геометрическую форму и особенности кривизны. При необходимости вы можете переключиться на режим динамического отображения измерений, чтобы видеть длину в реальном времени при движении по сплайну.
Если вам необходимо измерить длину нескольких сплайнов, используйте команду «Многократное измерение». Это обеспечит вычисление длины для всех выбранных объектов одновременно, что особенно полезно при работе с комплексными чертежами.
Измерение длины сплайна с помощью функции LIST
Для того чтобы точно измерить длину сплайна в AutoCAD, можно воспользоваться командой LIST. Эта команда предоставляет подробную информацию о выбранном объекте, включая его длину, что особенно полезно при работе со сложными кривыми, такими как сплайны.
Чтобы измерить длину сплайна с помощью функции LIST, выполните следующие шаги:
- Выберите сплайн, длину которого необходимо определить.
- Введите команду LIST в командной строке и нажмите Enter.
- AutoCAD отобразит информацию о выбранном объекте, включая его длину в соответствующем разделе.
Информация будет представлена в виде текста, где длина сплайна будет указана в разделе «Length». Эта длина будет измеряться в текущих единицах, установленных в чертеже, что важно учитывать при работе в разных единицах измерения.
Type: Spline Length: 150.75 Start point: (0.0, 0.0, 0.0) End point: (10.0, 10.0, 0.0) Control points: 5
Значение «Length» показывает точную длину сплайна. Это позволяет легко и быстро получить требуемую информацию без необходимости вручную измерять расстояние между контрольными точками или разбираться в сложной геометрии кривой.
Использование команды LIST является удобным и быстрым методом для измерения длины сплайна, особенно в случае сложных кривых с большим количеством контрольных точек, где другие способы измерения могут быть менее точными или слишком трудоемкими.
Как настроить отображение длины сплайна в автокаде
В AutoCAD настройка отображения длины сплайна позволяет пользователю быстро получать информацию о параметрах объекта без дополнительных вычислений. Для этого необходимо использовать команду и правильно настроить отображение длины в чертеже.
Вот шаги, чтобы настроить отображение длины сплайна в AutoCAD:
- Запустите команду DIMLINEAR или DIMARC для измерения длины отрезка или дуги, создавая аннотации для длины сплайна.
- Перейдите в раздел Параметры (Options) через меню Дополнительно (Application menu) или через команду OP на командной строке.
- В окне настроек откройте вкладку Аннотация (Annotations) и найдите пункт Автоматическое измерение длины сплайнов.
- Включите опцию отображения длины сплайна, указав тип измерения, который вам нужен (например, длина, площадь, углы и т.д.).
- Если необходимо, добавьте дополнительные метки для точности измерений, используя инструмент Текст аннотаций для отображения длины на чертеже.
Еще одним методом является использование команды MEASUREGEOM, которая позволяет точно измерить длину любых объектов, включая сплайны. После выполнения команды в командной строке будет отображаться не только длина, но и другие параметры объекта.
Для того чтобы длина сплайна была видна непосредственно в чертеже, важно правильно настроить отображение объектов, используя в сочетании аннотации и параметры стиля размерности.
Использование сторонних инструментов для измерений сплайна
Другим полезным инструментом является AutoLISP скрипт, который можно настроить под специфические задачи. Он позволяет автоматизировать процессы, такие как вычисление длины сплайна с учетом его параметров. Например, можно настроить скрипт так, чтобы он автоматически измерял длину сплайна на заданных слоях или в пределах определенной области модели.
3D Spline Analysis – это еще один специализированный инструмент, который анализирует сплайны в 3D-пространстве. Он полезен при работе с трехмерными моделями, когда важно учитывать не только общую длину кривой, но и ее геометрические параметры в объеме. Этот инструмент особенно востребован в проектировании и инженерных расчетах.
Важно помнить, что при использовании сторонних инструментов следует учитывать совместимость с текущей версией AutoCAD и настройки программы. Некоторые плагины могут требовать дополнительной настройки или обновления, чтобы корректно работать с новыми типами объектов и данных. Выбор инструмента зависит от сложности проекта и конкретных задач, которые необходимо решить.
Как определить длину сплайна на кривых с несколькими сегментами
Для определения длины сплайна с несколькими сегментами в AutoCAD необходимо использовать команду «MEASUREGEOM». С помощью этой команды можно точно измерить длину кривой, которая состоит из нескольких отдельных сегментов. При этом важно учитывать, что длина сплайна не всегда совпадает с длиной прямых линий, соединяющих его концы, из-за кривизны между ними.
Чтобы выполнить измерение длины сплайна, выполните следующие шаги:
1. Активируйте команду «MEASUREGEOM» через командную строку или с помощью панели инструментов.
2. Введите команду «L» (Length) в диалоговом окне.
3. Щелкните по сплайну. AutoCAD автоматически вычислит и отобразит длину всей кривой, независимо от количества сегментов.
Если необходимо, можно использовать инструмент «Properties» для получения более детализированной информации о длине сплайна. Откройте панель свойств объекта, выберите сплайн, и в разделе «Geometry» будет указана точная длина кривой.
Кроме того, при работе с несколькими сегментами сплайна следует учитывать точность данных. Если сплайн состоит из множества мелких сегментов, можно повысить точность измерений с помощью увеличения разрешения чертежа или использования более детализированного расчета длины с помощью сторонних приложений для AutoCAD.
Ошибки при измерении длины сплайна и способы их устранения
Ошибка 1: Неверное использование команды «Длина»
Для измерения длины сплайна нужно использовать команду MEASUREGEOM с параметром «Length», а не команду «Distance». Последняя измеряет расстояние между двумя точками, не учитывая кривизну сплайна. Для точного результата убедитесь, что при измерении выбираете сам сплайн, а не его начальную или конечную точку.
Ошибка 2: Игнорирование сегментов сплайна
Если сплайн состоит из нескольких сегментов, важно учитывать, что каждый из них может иметь разные кривизны. AutoCAD автоматически рассчитывает длину всех сегментов, но пользователи могут случайно измерить только часть сплайна. Для точного измерения длины всего объекта, необходимо убедиться, что сплайн полностью выбран без исключений сегментов.
Ошибка 3: Использование неправильной единицы измерения
Иногда длина сплайна может быть представлена в неправильных единицах, особенно если настройки проекта были изменены. Перед началом измерений всегда проверяйте систему единиц в документе через команду UNITS и убедитесь, что она соответствует ожидаемым значениям (миллиметры, метры, дюймы и т.д.).
Ошибка 4: Неправильное состояние сплайна
Если сплайн состоит из неисправных или не соединённых сегментов, это может повлиять на точность измерений. В таком случае важно использовать команду JOIN для объединения сегментов, прежде чем измерять длину. Также убедитесь, что сплайн не имеет лишних контрольных точек, которые могут исказить форму кривой и привести к ошибочному результату.
Ошибка 5: Проблемы с отображением при сложных формах
При работе с очень сложными сплайнами AutoCAD может неправильно интерпретировать некоторые участки, что приводит к неверному отображению или ошибкам в расчетах длины. Использование команды SPLINEDIT позволяет оптимизировать форму сплайна и устранить мелкие дефекты, которые могут повлиять на точность измерений.
Рекомендации:
1. Всегда выбирайте сплайн целиком при измерении его длины, включая все сегменты.
2. Проверяйте правильность единиц измерения в настройках документа.
3. Регулярно очищайте сплайн от лишних точек и исправляйте его форму с помощью SPLINEDIT или JOIN.
4. Для сложных сплайнов используйте дополнительные инструменты для проверки и исправления их геометрии перед измерениями.
Вопрос-ответ:
Как в AutoCAD определить длину сплайна?
Для того чтобы определить длину сплайна в AutoCAD, используйте команду «MEASUREGEOM». Эта команда позволяет получить информацию о различных геометрических характеристиках объекта, включая длину сплайна. После активации команды, выберите сплайн, и в командной строке отобразится длина выбранного объекта.
Можно ли измерить длину сплайна с помощью других команд, кроме «MEASUREGEOM»?
Да, есть несколько способов измерения длины сплайна. Один из них — использовать команду «LIST». После выбора сплайна в командной строке появится полная информация о объекте, включая его длину. Также можно использовать команду «PROPERTIES», которая позволяет увидеть длину объекта в панели свойств, если сплайн выбран.
Как найти длину сплайна, если он состоит из нескольких сегментов?
Если сплайн состоит из нескольких сегментов, то длину можно измерить, используя команду «MEASUREGEOM» или «LIST». Эти команды дадут общую длину, складывая длины всех сегментов сплайна. Также можно разделить сплайн на части и измерить длину каждого сегмента отдельно, если нужно уточнить информацию о каждом из них.
Почему при измерении длины сплайна в AutoCAD может возникать ошибка?
Ошибка при измерении длины сплайна может возникать по нескольким причинам. Например, если сплайн был поврежден или имеет некорректную геометрию, это может повлиять на точность измерений. Также возможны проблемы с настройками самого AutoCAD или с неверно выбранным объектом. Рекомендуется проверить объект на наличие ошибок с помощью команды «CHECK» или «AUDIT» и убедиться, что вы правильно выбрали сплайн для измерения.
Какие факторы могут влиять на точность измерения длины сплайна в AutoCAD?
Точность измерения длины сплайна в AutoCAD может зависеть от множества факторов. Например, если сплайн имеет слишком мелкие сегменты или отклоняется от прямолинейности, это может повлиять на точность. Также важно учитывать настройки точности отображения в AutoCAD. В некоторых случаях, если использованы сложные кривые или неровности, может потребоваться настройка точности модели или увеличение масштаба для более детального измерения.
Как в AutoCAD узнать длину сплайна?
Чтобы определить длину сплайна в AutoCAD, нужно использовать команду «MEASURE». Для этого выберите сплайн, затем в командной строке введите команду «MEASURE» и нажмите Enter. После этого появится длина сплайна в единицах, установленных в чертеже. Альтернативно, можно использовать команду «LIST», которая даст подробную информацию о выбранном объекте, включая его длину.
