AutoCAD занимает центральное место в процессе проектирования машиностроительных изделий благодаря высокой точности построения, поддержке параметризации и интеграции с CAM- и PLM-системами. Версии AutoCAD Mechanical и AutoCAD Electrical позволяют не просто создавать чертежи, но автоматизировать повторяющиеся операции, ускоряя цикл разработки изделий.
В AutoCAD Mechanical предусмотрены специализированные библиотеки стандартных компонентов: крепеж, подшипники, валы, шпонки. Использование встроенных инструментов для расчета допусков и посадок позволяет инженерам избегать ручных ошибок. Поддержка ГОСТ, ISO и других стандартов делает систему пригодной для предприятий с различными производственными требованиями.
AutoCAD Electrical применим при разработке электрических схем управления машинами. Программа автоматически пронумеровывает провода и контакты, генерирует спецификации и кабельные журналы. За счет сквозной логики соединений снижается вероятность несогласованности схем и их физической реализации.
Эффективное применение AutoCAD в машиностроении требует настройки шаблонов проектов, создания пользовательских библиотек деталей и интеграции с PDM-системами. Рекомендуется использование внешних ссылок (Xref) для организации сборок и упрощения командной работы. Оптимизация графического ядра под специфику сложных 3D-моделей также повышает производительность при работе с большими сборочными единицами.

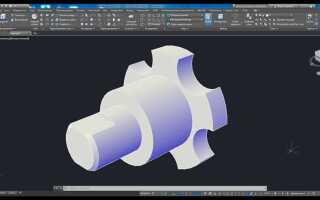

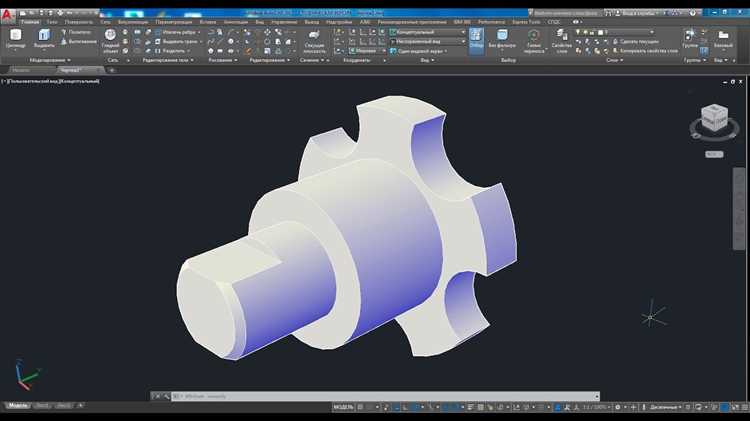

Построение параметрических 3D-моделей деталей в AutoCAD Mechanical
AutoCAD Mechanical предоставляет инструменты для создания параметрических 3D-моделей, позволяя точно контролировать геометрию и ускорять процесс проектирования. Использование параметров обеспечивает мгновенное обновление модели при изменении входных данных, что критично для серийного производства и частых итераций.
- Создание параметрических моделей начинается с построения эскизов в пространстве модели, где каждой геометрической сущности (отрезку, окружности, дуге) назначаются переменные. Эти переменные задаются в редакторе параметров с точным указанием значений или выражений, связанных с другими параметрами.
- Для управления взаимосвязями используются геометрические и размерные зависимости: выравнивание, касание, параллельность, задание фиксированных длин и углов. Это обеспечивает стабильность модели при её модификации.
- Применение команды AM3DGEN позволяет перейти от 2D-эскиза к 3D-объему. Генерация осуществляется методом выдавливания, вращения, сдвига или лофта. Все операции можно параметризовать, включая глубину выдавливания и угол вращения.
- Изменение параметров выполняется через палитру параметров или с помощью команды PARAMETERS. Все зависимости автоматически пересчитываются, и модель перестраивается без потери целостности.
- Для сложных компонентов рекомендуется использовать вложенные параметры и блоки с атрибутами. Это удобно при построении сборок, в которых повторяются одинаковые элементы с разными размерами.
- Контроль корректности модели осуществляется через команду AMCHECK, которая выявляет конфликты в параметрах, пересечения и ошибки в логике построения.
Использование параметрического моделирования в AutoCAD Mechanical позволяет сократить время разработки, исключить дублирование действий и гарантировать соответствие модели изменяющимся требованиям технической документации.
Использование библиотеки стандартных компонентов ГОСТ и ISO
AutoCAD Mechanical включает встроенные библиотеки стандартных деталей, соответствующих требованиям ГОСТ и ISO. Эти компоненты охватывают крепёжные элементы, подшипники, шпонки, пружины и другие машиностроительные изделия, что позволяет ускорить процесс проектирования и минимизировать ошибки.
При вставке стандартной детали пользователь выбирает тип, размер и стандарт. Все параметры подгружаются автоматически, включая обозначения, спецификации и примечания. Например, при выборе болта по ГОСТ 7798 система предложит доступные диаметры, шаг резьбы и длину, исключая невозможные сочетания. Это обеспечивает корректность чертежа на этапе выбора компонента.
Автоматическое обновление спецификаций – ключевая функция: при изменении параметров детали соответствующие данные в спецификации обновляются мгновенно. Это исключает необходимость ручной правки и снижает риск несоответствий между чертежами и документацией.
Поддержка различных редакций стандартов даёт возможность выбирать между актуальными и устаревшими версиями ГОСТ и ISO, что важно при работе с проектами разной нормативной базы. Кроме того, библиотека может быть дополнена пользовательскими элементами с привязкой к конкретным стандартам, если требуемая деталь отсутствует в базовом наборе.
Для повышения эффективности рекомендуется использовать фильтрацию по параметрам и предварительные настройки часто используемых компонентов. Это позволяет формировать собственные каталоги и сокращает время поиска нужных элементов.

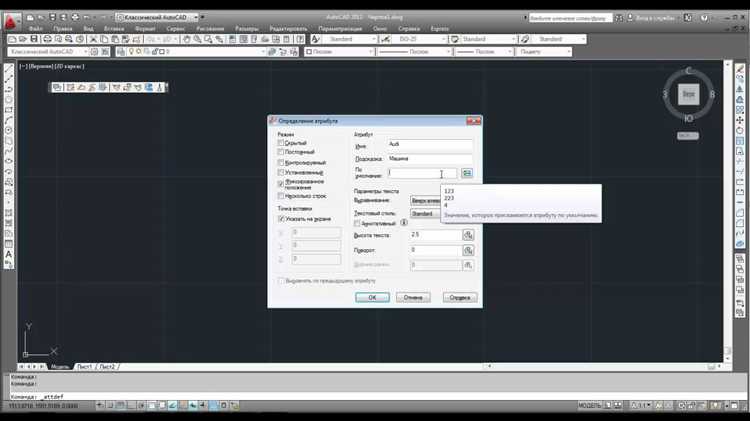

Разработка сборочных чертежей с ассоциативными связями
- При вставке стандартных деталей через Content Manager создаются устойчивые зависимости, отражающие актуальные параметры компонентов без ручного редактирования.
- Использование команды AMASM позволяет объединять детали в сборку с сохранением вложенной структуры, что критично для корректной спецификации и управления.
- Модификация одного из компонентов, входящих в сборку, автоматически отражается на видах, разрезах и позиционных номерах, благодаря поддержке параметрических взаимосвязей.
- При помощи инструмента Assembly Manager можно отслеживать и управлять связями между элементами, избегая конфликтов и несоответствий в документации.
- Создайте каждый элемент как отдельный файл детали с параметрическими зависимостями.
- Соберите компоненты в единый чертёж сборки через функцию вставки вложенных блоков с сохранением имен и атрибутов.
- Используйте команду AMPARTREF для привязки элементов к строкам спецификации с автоматическим обновлением данных.
- Применяйте позиционные обозначения с включённым режимом ассоциативности, чтобы исключить расхождение маркировки при модификациях.
Интеграция ассоциативных связей снижает риск ошибок в проектной документации, повышает точность спецификаций и ускоряет процесс актуализации сборочных чертежей.
Автоматизация создания спецификаций и ведомостей
AutoCAD Mechanical предоставляет инструменты для автоматизированного формирования спецификаций и ведомостей, что критически важно при проектировании машиностроительных изделий. Библиотека стандартных компонентов, включая крепёж, подшипники, валы и шпоночные соединения, интегрирована с системой спецификаций. При вставке стандартных элементов данные автоматически подгружаются в спецификацию без ручного ввода.
Команда «Генератор спецификаций» позволяет сформировать отчёт по всей сборке, включая свойства деталей, массы, позиции, материалы. Автоматическое присвоение позиций минимизирует ошибки и дублирование. Пользователь может задать правила сортировки и фильтрации, например, исключить вспомогательные элементы или сгруппировать по материалу.
Формат выходных данных задаётся через шаблоны. AutoCAD Mechanical поддерживает экспорт в .CSV, что позволяет интегрировать данные с ERP-системами или обрабатывать их в Excel. Это особенно полезно при передаче данных в отдел снабжения или планирования.
Система автоматически обновляет спецификацию при изменениях в модели. Изменение геометрии, материала или состава сборки мгновенно отражается в ведомости. Это обеспечивает актуальность документации на всех этапах проектирования.
Для крупносборочных изделий рекомендуется использовать уровневую спецификацию с вложенностью. AutoCAD позволяет контролировать структуру сборки, отображая зависимости между компонентами и их вложенность. Это особенно важно при создании конструкторской документации для многоуровневых изделий.

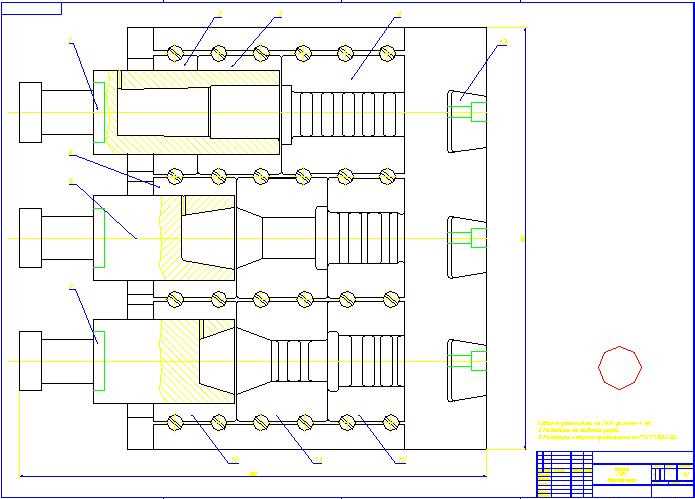

Настройка шаблонов и слоёв для машиностроительных чертежей
Шаблон в AutoCAD для машиностроительных чертежей должен включать предустановленные форматы листов (А4–А0), основную надпись по ГОСТ 2.104-2006, стиль размеров с точностью до 0.01 мм и единицы измерения в миллиметрах. В качестве базового рекомендуется использовать шаблон DWT, созданный с учётом отраслевых стандартов.
Минимальный набор слоёв включает: «Контур» (цвет 1, тип линии Continuous, толщина 0.5 мм), «Оси» (цвет 3, тип Dashed, толщина 0.25 мм), «Размеры» (цвет 6, Continuous, 0.25 мм), «Штриховка» (цвет 8, Solid или ANSI31, 0.18 мм), «Текст» (цвет 7, Continuous, 0.25 мм). Слои необходимо называть строго по назначению – это упрощает группировку элементов и последующую автоматизацию.
При создании шаблона следует отключить слои, не используемые в основном виде, например, «Примечания» или «Электрика», оставив их в структуре на случай расширения проекта. Использование цветовой индексации связано с назначением толщин при печати, поэтому необходимо обеспечить соответствие между цветом и стилем печати в CTB-файле. Например, цвет 1 – линия 0.5 мм, цвет 3 – 0.25 мм и так далее.
Для уменьшения количества ошибок шаблон должен включать блоки стандартных обозначений: сварные швы, шероховатость, технические требования. Эти блоки размещаются на отдельных слоях с запретом на редактирование. Настройка аннотативных объектов обязательна для корректного масштабирования размеров, текстов и выносок в различных видах.
Использование заранее настроенного шаблона позволяет сократить время на оформление чертежей, обеспечить соответствие ЕСКД и упростить коллективную работу. При работе в команде шаблон должен храниться на общем сервере с доступом только на чтение, чтобы исключить несанкционированные изменения.
Применение выражений и расчетных формул в параметрическом моделировании
В параметрическом моделировании AutoCAD, выражения и расчетные формулы играют ключевую роль в автоматизации и оптимизации проектных процессов. Их использование позволяет не только ускорить создание и редактирование моделей, но и повысить точность расчетов, интегрируя геометрические параметры с инженерными характеристиками.
Для решения специфических машиностроительных задач важно правильно применять математические выражения для связи различных элементов конструкции. Например, при проектировании механизмов, можно использовать формулы для расчета усилий, моментов и нагрузок, а также для определения размеров компонентов с учетом их взаимодействия. В AutoCAD параметры могут быть связаны с расчетными величинами с помощью условных операторов и функций, что значительно упрощает проектирование.
Одним из самых эффективных инструментов является создание зависимостей между параметрами. Выражения в AutoCAD позволяют автоматически изменять геометрию модели при изменении одного из параметров. Например, при изменении длины стержня автоматически перерасчитываются его сечения и связи с другими элементами конструкции. Это особенно полезно при разработке механизмов, где каждый элемент влияет на работу других частей системы.
Для работы с расчетами в AutoCAD можно использовать встроенные функции, такие как тригонометрические, логарифмические и алгебраические операции. Это позволяет реализовывать сложные инженерные задачи прямо в процессе проектирования. Например, при проектировании шестерен можно задать формулы для расчета зубьев с учетом их геометрии и механических свойств материалов.
Еще одной важной областью применения расчетных формул является оптимизация конструктивных решений. В AutoCAD можно задавать параметры, которые зависят от внешних факторов, таких как температура или давление. Формулы, связывающие эти параметры с геометрическими характеристиками, позволяют проектировать компоненты с учетом изменяющихся условий эксплуатации.
Для эффективного применения расчетных формул в параметрическом моделировании необходимо учитывать специфику каждой задачи и правильно выбирать методы расчета. Разработка расчетных моделей с применением выражений позволяет минимизировать ошибки, связанные с ручными расчетами, и создать более точные и оптимизированные конструкции.
Инструменты анализа допусков и посадок в AutoCAD Mechanical
Определение посадок и допусков начинается с использования стандартных баз данных, таких как ГОСТ, ISO, DIN, которые доступны в AutoCAD Mechanical. Программа позволяет выбрать необходимые параметры для компонентов, обеспечивая точность и соответствие стандартам. Важно, что система поддерживает различные классы точности и позволяет пользователю гибко настроить параметры для конкретных задач.
Для расчета допусков и посадок используется инструмент Analytical Tools, который автоматически рассчитывает допустимые отклонения размеров деталей с учетом выбранных стандартов и классов точности. Он интегрирован с функциями проектирования и не требует дополнительных действий со стороны пользователя, минимизируя вероятность ошибок при проектировании.
Программное обеспечение позволяет:
- Визуализировать допуски и посадки на чертежах, что упрощает их проверку на всех этапах разработки;
- Сравнивать и анализировать отклонения между теоретическими и фактическими размерами;
- Автоматически генерировать отчеты, содержащие информацию о соответствии или несоответствии параметров стандартам.
Также важным инструментом является функция Tolerance Analysis, которая позволяет симулировать различные варианты допусков и их влияние на сборку. Это дает возможность точно спрогнозировать поведение деталей при их реальном соединении, учитывая допустимые отклонения.
Советы по использованию:
- Регулярно проверяйте актуальность стандартов и баз данных, используемых в проекте;
- Используйте автоматическое обновление допусков и посадок при изменении размеров компонентов;
- Проверьте взаимодействие различных допусков на совместимость в сложных узлах.
Таким образом, инструменты AutoCAD Mechanical для анализа допусков и посадок значительно упрощают процесс проектирования, повышая точность и снижая риски ошибок в сборке. Тщательное использование этих инструментов позволяет добиться высокого качества и надежности конечных изделий.

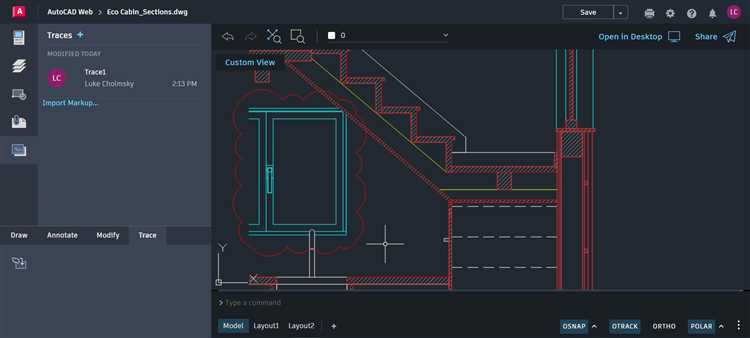

Экспорт моделей и чертежей для CAM и других CAD-систем
Экспорт данных из AutoCAD в другие CAD-системы или CAM-системы требует учета специфики форматов и требований производственного процесса. Для того чтобы передача данных была эффективной, необходимо правильно настроить экспорт и выбрать оптимальные форматы.
Наиболее распространенные форматы для экспорта моделей из AutoCAD в CAM-системы включают DWG, DXF, IGES, STEP, STL и SAT. Каждый из этих форматов имеет свои особенности, подходящие для разных этапов проектирования и производства.
DWG и DXF остаются основными форматами для обмена чертежами между CAD-системами, поскольку они сохраняют точную геометрию и атрибуты объектов, такие как слои и размеры. Однако эти форматы могут быть не идеальными для передачи сложных 3D-моделей, где предпочтительнее использовать STEP или IGES, которые обеспечивают более высокую совместимость при работе с 3D-моделями.
STEP (ISO 10303) поддерживает обмен 3D-геометрией и является одним из самых универсальных форматов для интеграции CAD и CAM-систем. Он поддерживает передачу как геометрии, так и топологии, что делает его подходящим для сложных моделей с точными размерами и характеристиками.
Для CNC-машин чаще всего используется формат STL, который оптимален для передачи данных о 3D-объектах для печати или фрезерования. Он хранит информацию о поверхности модели в виде треугольных сеток, что позволяет легко использовать ее для создания траекторий инструмента в CAM-системах.
При экспорте моделей в другие CAD-системы важно учитывать ограничения выбранного формата. Например, при экспорте в IGES могут возникать проблемы с точностью и совместимостью, особенно если в модели присутствуют сложные кривые или поверхности. В таких случаях предпочтительнее использовать STEP, который обеспечивает большую точность и стабильность при импорте в другие программы.
Одним из важных аспектов является настройка единиц измерения при экспорте. В AutoCAD рекомендуется всегда проверять, что выбранные единицы измерения соответствуют стандартам CAM-системы. Неправильная настройка может привести к значительным искажениям размеров, что непосредственно влияет на точность обработки и сборку деталей.
Для успешного взаимодействия между AutoCAD и CAM-системами важно также учитывать, что при экспорте могут быть потеряны некоторые специфические элементы, такие как аннотации, текстовые атрибуты или оси симметрии. Эти данные можно сохранить, если правильно настроить параметры экспорта, или же воспользоваться специализированными инструментами для конвертации.
В случае с многослойными чертежами или проектами, содержащими детали с различными уровнями обработки, следует использовать параметры, которые сохраняют информацию о слоях и характеристиках каждого элемента. Например, экспортируя в DXF, важно сохранять слои для правильного отображения чертежей в другой системе.
Таким образом, правильный выбор формата и учет особенностей передачи данных между системами являются ключевыми аспектами при экспорте моделей и чертежей для использования в CAM и других CAD-системах. Это позволяет избежать ошибок при производственном процессе и значительно повысить качество и точность конечных изделий.
Вопрос-ответ:
Какие особенности систем AutoCAD, которые делают их подходящими для машиностроительных задач?
Системы AutoCAD предлагают широкий набор инструментов для создания точных чертежей, что крайне важно в машиностроении. Это возможность работы с 2D и 3D моделями, а также использование специализированных библиотек компонентов и сборок. Программное обеспечение позволяет интегрировать данные с другими CAD-системами и программами, а также выполнять автоматизированные расчеты, что значительно упрощает проектирование и анализ механических конструкций.
Какие преимущества дает использование AutoCAD в машиностроении по сравнению с другими CAD-программами?
Одним из главных достоинств AutoCAD является его универсальность и широкая поддержка различных стандартов и форматов, что позволяет работать с проектами, выполненными в других системах. Благодаря возможности интеграции с другими программами, такими как SolidWorks или Inventor, AutoCAD становится мощным инструментом для создания, анализа и оптимизации машиностроительных объектов. Также стоит отметить его продолжительную историю, благодаря которой программа имеет огромное сообщество и множество обучающих материалов.
Каковы особенности работы с 3D-моделями в AutoCAD для машиностроителей?
Работа с 3D-моделями в AutoCAD включает в себя создание точных трехмерных моделей с помощью инструментов для экструзии, вращения и других операций, которые позволяют преобразовывать 2D-элементы в полноценные 3D-объекты. Машиностроителям важно, чтобы такие модели могли быть использованы для симуляций, анализа прочности и взаимодействия с другими частями системы. AutoCAD поддерживает работу с параметрическими моделями, что дает возможность быстро изменять элементы и учитывать все изменения в проекте.
Какие инструменты AutoCAD могут быть полезны при проектировании машин и механизмов?
AutoCAD предлагает целый ряд инструментов, специально предназначенных для машиностроителей. Среди них стоит выделить возможность создания сборок, что позволяет работать с несколькими взаимосвязанными деталями, а также инструменты для расчета и анализа механических свойств материалов. Важным инструментом является также возможность работы с техническими чертежами, где можно указать точные размеры, аннотации и другие важные детали, необходимыми для производства.
Какие сложности могут возникать при использовании AutoCAD для машиностроительных задач?
Несмотря на свою мощь, AutoCAD может представлять определенные сложности в использовании. Например, для создания сложных 3D-моделей и сборок требуются высокие навыки работы с программой, а также наличие мощного оборудования для обработки больших объемов данных. Еще одной сложностью может быть интеграция с другими CAD-системами, поскольку формат файлов и инструменты могут отличаться. Также в некоторых случаях требуется дополнительная настройка и оптимизация рабочих процессов для более эффективной работы с машиностроительными проектами.
Что такое системы AutoCAD для машиностроительных задач и как они помогают в проектировании?
Системы AutoCAD для машиностроительных задач — это специализированные программные продукты, разработанные для создания и анализа чертежей, схем и 3D-моделей в машиностроении. Эти системы позволяют инженерам и конструкторам проектировать детали машин, сборочные единицы и комплексы, а также выполнять анализ прочности, тепловых и динамических характеристик. AutoCAD помогает ускорить процесс проектирования, снизить количество ошибок и повысить точность расчетов благодаря инструментам для автоматизации и возможности интеграции с другими программами.
