AutoCAD предоставляет гибкий инструментарий для работы с различными типами трехмерных моделей, включая твердотельные объекты, поверхностные модели и меш-объекты. Каждый из этих типов применяется в зависимости от задач проектирования, требований к детализации и необходимости последующей обработки моделей.
Твердотельное моделирование в AutoCAD обеспечивает создание геометрически точных и полноценно описанных объектов, которые используются для инженерных расчетов, генерации рабочих чертежей и подготовки к производству. Твердотельные модели поддерживают логические операции, такие как объединение, вычитание и пересечение, что упрощает создание сложных конструкций и узлов.
Поверхностные модели дают возможность строить сложные органические формы и обтекаемые поверхности, которые сложно реализовать с помощью твердотельной геометрии. Такие модели актуальны при проектировании изделий с нестандартной эргономикой или дизайном, где важна высокая степень свободы построения криволинейных поверхностей.
Меш-моделирование применяется для быстрой проработки концепций, создания визуализаций и подготовки моделей для 3D-печати. Меш-объекты состоят из полигонов, что делает их менее точными по сравнению с твердотельными аналогами, однако они эффективны при работе с большими сценами и при обмене моделями с другими программными комплексами, использующими форматы STL или OBJ.
Различия между твердыми и поверхностными моделями в AutoCAD

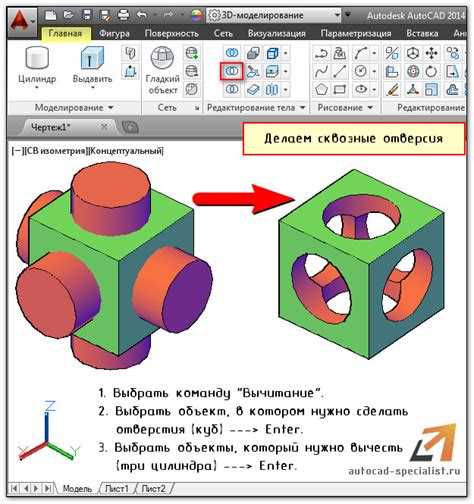

Твердые модели в AutoCAD представляют собой объекты с полной геометрией, включающей объем, массу, центр тяжести и инерционные характеристики. Эти модели создаются с использованием примитивов, таких как BOX, SPHERE, а также методом булевых операций. Твердые тела используются при необходимости точного расчета физических свойств и при подготовке чертежей для производства.
Поверхностные модели состоят из наборов поверхностей без внутреннего объема. Они строятся с помощью инструментов, таких как LOFT, REVOLVE, SWEEP. Эти модели подходят для проектов, где требуется высокая детализация сложных криволинейных форм без расчета массы или плотности. Поверхности применяются в промышленном дизайне, архитектуре, а также для визуализации, когда приоритетом является внешний вид объекта.
Главное отличие заключается в том, что твердые модели поддерживают анализ на столкновения, автоматическую генерацию сечений и расчет объемных характеристик, в то время как поверхностные ограничиваются визуальным представлением формы. В AutoCAD можно преобразовывать поверхности в твердые тела при необходимости дальнейшего использования в инженерных расчетах, однако для этого важно соблюдать замкнутость и непрерывность поверхностей.
Особенности создания каркасных моделей в AutoCAD
Каркасные модели в AutoCAD представляют собой совокупность линий и кривых, определяющих форму объекта без формирования сплошных поверхностей. Такой подход позволяет быстро создавать сложные технические конструкции с минимальной нагрузкой на аппаратные ресурсы.
При создании каркасных моделей важно использовать точные координаты и привязки. Инструменты Object Snap и Grid Snap позволяют исключить ошибки позиционирования элементов. Рекомендуется активировать режим ORTHO для построения строго горизонтальных и вертикальных линий, что критично при разработке инженерных схем и конструкций.
Эффективное управление слоями облегчает работу с каркасом. Создание отдельных слоев для разных элементов конструкции, с назначением им уникальных цветов и типов линий, обеспечивает удобную навигацию и визуализацию модели.
Команды 3D Polyline и Line применяются для построения каркасных элементов с произвольной пространственной конфигурацией. При необходимости создания сложных контуров рекомендуется использовать инструмент Polyline с последующим редактированием через PEDIT для повышения точности и корректности модели.
Особое внимание следует уделить применению UCS (User Coordinate System). Переход в локальные системы координат позволяет строить каркасные элементы в нужной плоскости без лишних преобразований модели.
Для контроля геометрии используется визуальный стиль Wireframe, обеспечивающий отображение всех каркасных линий без наложения поверхностей. Это упрощает поиск ошибок в структуре и ускоряет процесс внесения изменений.
Каркасное моделирование в AutoCAD целесообразно использовать на этапе концептуального проектирования, а также при создании вспомогательных геометрий для последующего построения поверхностных или твердых моделей.
Поддержка параметрических трехмерных объектов и их применение
AutoCAD поддерживает создание параметрических трехмерных объектов, позволяя задавать зависимости и ограничения, которые автоматически управляют геометрией модели при изменении входных параметров. Это обеспечивает гибкость проектирования и сокращает время на внесение изменений.
- Параметрические твердые тела: AutoCAD позволяет создавать объекты с параметрическими размерами, такими как длина, радиус, высота, которые можно редактировать без перестройки модели. Использование пользовательских параметров позволяет формировать целые семейств объектов с вариативными характеристиками.
- Применение ограничений: Геометрические и размерные ограничения управляют зависимостями между элементами модели. Например, можно задать параллельность граней или зафиксировать определенный радиус отверстия. При изменении параметра пересчитывается вся модель, сохраняя корректность взаимосвязей.
- Интеграция с блоками: Параметрические объекты можно сохранять как динамические блоки, обеспечивая автоматизацию повторяющихся элементов. Это особенно эффективно при проектировании оборудования, архитектурных элементов, корпусных конструкций, где требуется быстро адаптировать модель под новые параметры.
- Экспорт параметрических данных: AutoCAD поддерживает экспорт моделей с сохранением параметров в форматы, совместимые с другими CAD-системами и CAM-программами. Это позволяет использовать модели для генерации управляющих программ и подготовки документации без потери параметрической информации.
Для оптимизации работы с параметрическими объектами рекомендуется использовать команды PARAMETERS и GEOMCONSTRAINT, а также применять палитру управления параметрами для быстрой корректировки значений и зависимостей.
Использование сеточных моделей для проектирования сложных форм
Сеточные модели в AutoCAD применяются при необходимости создать объекты с нерегулярной геометрией, такими как литейные формы, архитектурные фасады сложной кривизны или органические поверхности. В отличие от твердых и поверхностных моделей, сеточные структуры состоят из треугольников или четырехугольников, что позволяет точно контролировать форму и уровень детализации.
При моделировании сложных объектов рекомендуется использовать инструменты Mesh Modeling, доступные в AutoCAD. С их помощью можно создавать и редактировать сеточные тела с помощью операций сглаживания, добавления вершин, изменения плотности сетки. Например, функция Convert to Mesh позволяет превратить стандартную твердотельную модель в сеточную для последующей тонкой доработки криволинейных деталей.
Для повышения управляемости при работе с сетками важно правильно выбирать плотность ячеек на этапе создания. Оптимальное соотношение между числом полигонов и качеством визуализации достигается за счет применения команд Mesh Smooth и Refine Mesh, позволяющих контролировать уровень сглаживания и избегать избыточной детализации, увеличивающей нагрузку на систему.
В случае создания моделей для дальнейшего экспорта в системы анализа методом конечных элементов (CAE), следует учитывать требования к топологии сетки и использовать возможности AutoCAD по настройке локальной плотности в критических зонах модели.
Сеточные модели также эффективны при разработке прототипов, предназначенных для 3D-печати, поскольку позволяют устранить артефакты на сложных участках, применяя операции оптимизации сетки перед экспортом в форматы STL или OBJ.

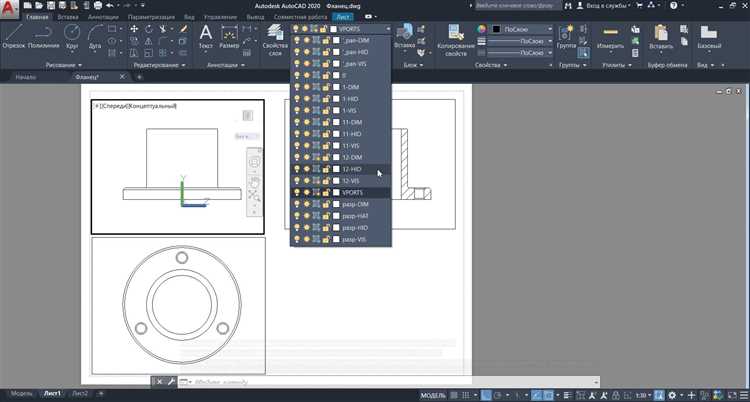

Импорт и работа с полигональными моделями сторонних форматов
AutoCAD поддерживает импорт полигональных моделей в форматах STL, OBJ и 3DS через команду IMPORT или через вкладку «Вставка». При импорте следует учитывать, что данные форматы представляют геометрию в виде треугольной сетки без параметрических зависимостей. После вставки модели, AutoCAD воспринимает ее как меш-объект, ограничивая возможности редактирования стандартными инструментами твердотельного моделирования.
Рекомендуется сразу преобразовать полигональную модель в поверхностную или твердотельную с помощью команды CONVTOSOLID или CONVTOSURFACE. Для корректного преобразования важно, чтобы модель была замкнутой и не содержала ошибок сетки. В противном случае потребуется использовать сторонние инструменты для очистки и исправления модели до импорта в AutoCAD.
Оптимально импортировать модели с минимально необходимым числом полигонов, так как избыточная детализация значительно увеличивает нагрузку на систему и усложняет дальнейшую работу. Перед импортом в AutoCAD рекомендуется предварительная оптимизация сетки в специализированных редакторах, таких как MeshLab или Blender, с последующей проверкой на водонепроницаемость и удаление неиспользуемых элементов.
Для повышения точности построения рекомендуется использовать полигональные модели как ссылочный материал и создавать по ним новые твердотельные объекты, а не пытаться полностью интегрировать сеточную геометрию в проект AutoCAD. Такой подход позволяет избежать проблем совместимости и обеспечивает контроль над качеством модели.

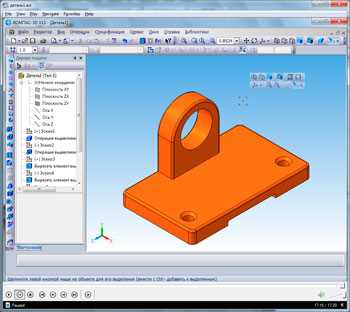

Конвертация между типами 3D моделей внутри AutoCAD
AutoCAD поддерживает несколько типов 3D моделей, включая полигональные, NURBS и объекты на основе примитивов. Конвертация между этими типами может быть необходима для различных этапов проектирования и оптимизации работы. Основные способы конвертации включают использование инструментов, таких как «Солид в Полигональный объект» и «Полигон в Солид», а также создание поверхностей с помощью команды «Convert to Surface».
Для конвертации из полигональной модели в модель типа NURBS используется команда «Convert to NURBS». Это позволяет работать с более гладкими и точными поверхностями, что важно для высококачественных визуализаций. Преобразование полигонов в солидные объекты помогает повысить производительность при работе с большими проектами, но также может потребовать оптимизации геометрии для снижения нагрузки на систему.
Кроме того, конвертация типов может включать изменение структуры объектов с целью оптимизации для разных целей – от проектирования до визуализации. При преобразовании из примитивов в более сложные формы часто применяются дополнительные операции редактирования, такие как экструзия или выдавливание, чтобы сохранить геометрическую целостность и адаптировать модель к нуждам проекта.
Важно учитывать, что конвертация между типами моделей может повлиять на точность, так как различные типы объектов в AutoCAD имеют разные методы представления данных. Рекомендуется всегда проверять результат конвертации и корректировать модель, чтобы избежать искажений.
Для работы с такими конверсиями важно точно понимать назначение каждого типа 3D модели и выбирать оптимальный процесс конвертации для конкретной задачи, что позволяет минимизировать потери данных и обеспечить корректное отображение объекта в процессе дальнейшего использования.
Вопрос-ответ:
Какие типы трехмерных моделей поддерживает AutoCAD?
AutoCAD поддерживает несколько типов трехмерных моделей, среди которых можно выделить: 3D-объекты (смешанные объекты, например, прямые и кривые элементы), твердотельные модели, поверхностные модели и меши. Каждый тип имеет свои особенности, которые позволяют использовать их в различных сферах проектирования.
В чем разница между твердотельными и поверхностными моделями в AutoCAD?
Твердотельные модели в AutoCAD представляют собой полные трехмерные объекты с объемом, которые можно использовать для расчетов и анализа. Поверхностные модели, в свою очередь, представляют собой объекты, состоящие только из поверхностей, без внутреннего объема. Они более легкие в плане вычислений, но не всегда могут быть использованы для точных инженерных расчетов.
Какой тип трехмерной модели в AutoCAD наиболее подходит для создания деталей машин?
Для создания деталей машин чаще всего используются твердотельные модели. Это связано с тем, что они обладают четким объемом и точными размерами, что критически важно для проектирования и последующего производства. С помощью твердотельных объектов можно более точно рассчитывать параметры изделия, такие как масса, центр масс и прочность.
Какие преимущества имеет использование мешей в AutoCAD?
Меши в AutoCAD представляют собой модели, которые состоят из сетки полигонов, что позволяет создавать сложные и органические формы. Это удобно при проектировании объектов, имеющих криволинейные или сложные геометрические формы, например, в архитектуре или дизайне. Меши также могут быть легко экспортированы в другие программы для 3D-печати или визуализации.
Можно ли редактировать 3D-модели в AutoCAD после их создания?
Да, в AutoCAD можно редактировать 3D-модели даже после их создания. Для этого можно использовать различные инструменты редактирования, такие как преобразование объектов, изменение геометрии, добавление или удаление элементов. Также доступны команды для изменения свойств модели, такие как размер, форма или ориентация в пространстве.
Какие типы трехмерных моделей поддерживает AutoCAD?
AutoCAD поддерживает несколько типов трехмерных моделей, включая примитивные (например, кубы, сферы, конусы), сетчатые (состоящие из вершин и рёбер) и объемные (с полными трехмерными объектами, например, модель цилиндра). В AutoCAD также используются сложные 3D-поверхности, которые позволяют создавать более детализированные объекты с помощью кривых и дуг. Существуют и более продвинутые типы моделей, такие как 3D-сетки и твердые тела, которые применяются для создания сложных конструкций. Все эти типы моделей могут быть комбинированы для создания более точных и сложных 3D-изображений.
Как в AutoCAD работать с 3D-моделями различных типов?
Для работы с 3D-моделями в AutoCAD необходимо выбрать подходящий инструмент в зависимости от типа модели. Например, примитивные 3D-объекты можно создавать с помощью команд «Box» или «Sphere». Сложные сетчатые объекты требуют команд «Mesh» и «Extrude». Для моделирования твердых объектов, таких как цилиндры или пирамиды, следует использовать команды «Union» или «Subtract». Все типы моделей можно редактировать с помощью инструментов изменения размеров, перемещения и вращения. Важно учитывать, что для работы с высококачественными 3D-моделями может потребоваться мощное оборудование, так как такие объекты требуют значительных ресурсов для рендеринга.
