3D полилинии в AutoCAD представляют собой объекты с координатами по трём осям, что делает их неудобными при работе в плоских чертежах или при подготовке данных для двухмерной обработки. Такие объекты не поддерживают множество функций, доступных для обычных 2D-полилиний, включая простое редактирование, выравнивание по плоскости и экспорт в некоторые форматы.
Преобразование 3D полилинии в 2D-полилинию необходимо, например, при подготовке топографических планов, чертежей строительных конструкций или при передаче данных в сторонние CAD-программы, не поддерживающие работу с Z-координатами. Основной задачей является проецирование всех вершин полилинии в одну плоскость – чаще всего XY – с сохранением геометрии.
В AutoCAD для этой цели можно использовать команду FLATTEN, которая доступна через Express Tools. Однако важно учитывать, что по умолчанию она может изменять другие объекты на чертеже. Чтобы минимизировать риски, следует предварительно выделить только нужные 3D полилинии и отключить удаление скрытых линий, установив для переменной FLATTENDEST значение 0.
Альтернативный способ – использование команды CONVERTPOLY с параметром Polyline, если в проекте применяются объекты типа 3DPOLY. Этот метод позволяет более точно контролировать преобразование, особенно в сложных чертежах с множеством элементов. После преобразования рекомендуется проверить все вершины на наличие остаточных Z-координат с помощью команды PROPERTIES и при необходимости вручную обнулить значения.
Как определить тип полилинии перед преобразованием
Чтобы избежать ошибок при преобразовании 3D-полилинии в 2D, необходимо точно определить её тип. В AutoCAD существуют два основных типа: POLYLINE (старая 2D-полилиния) и LWPOLYLINE (облегчённая 2D-полилиния), а также 3DPOLY (трёхмерная полилиния). Каждый тип обрабатывается по-разному.
Для точного определения используйте команду LIST:
1. Введите LIST в командной строке и выберите интересующий объект.
2. В появившемся окне ищите строку Type =. Она укажет на тип полилинии.
3. Если указан тип 3D Polyline – объект нужно преобразовывать в 2D.
Также полезно использовать команду PROPERTIES:
1. Выделите объект и откройте окно свойств (Ctrl + 1).
2. В поле «Тип объекта» отобразится один из следующих вариантов:
– Полилиния – старая 2D-полилиния (POLYLINE).
– Облегчённая полилиния – LWPOLYLINE.
– 3D-полилиния – 3DPOLY.
Чтобы отличить 2D от 3D-полилиний по геометрии, проверьте координаты вершин:
1. Вызовите команду LIST и обратите внимание на значения Z-координат.
2. Если все вершины имеют Z=0 – полилиния плоская (2D).
3. При наличии отличных от нуля значений Z – это 3D-полилиния.
Наконец, проверьте визуально:
1. Переключитесь в изометрическую проекцию (например, SW Isometric).
2. При наличии видимых перепадов высот – полилиния 3D.
Команда CONVERT3DPOLYS: назначение и порядок применения
CONVERT3DPOLYS предназначена для преобразования 3D полилиний (3D Polyline) в обычные 2D полилинии (Polyline), сохраняя при этом координаты по XY и игнорируя координату Z. Это особенно актуально при необходимости подготовки чертежей к печати, экспорту в форматы, не поддерживающие 3D-геометрию, либо при упрощении геометрии для дальнейшего редактирования.
Применение команды: в командной строке введите CONVERT3DPOLYS и нажмите Enter. Далее выберите одну или несколько 3D полилиний на чертеже. После подтверждения выбранные объекты преобразуются в 2D полилинии, все вершины которых будут иметь одинаковую координату Z (как правило, Z=0).
Перед запуском рекомендуется включить отображение координат точек для визуального контроля геометрии. Это можно сделать через свойства объекта или команду ID. После преобразования проверьте корректность результата, особенно если изначальные 3D полилинии имели разный уровень по оси Z.
Команда не имеет диалогового интерфейса и выполняется напрямую через командную строку. Не поддерживает выбор через фильтры, поэтому при массовом преобразовании удобно использовать команды FILTER или QSELECT для предварительного выделения объектов.
После выполнения преобразования рекомендуется проверить свойства полученных полилиний через PROPERTIES – они должны иметь тип Polyline, а параметр Elevation равен нулю. Это подтверждает успешное приведение к 2D.
Использование команды FLATTEN для удаления Z-координат
Команда FLATTEN в AutoCAD предназначена для приведения объектов к нулевой высоте, что позволяет устранить Z-координаты у элементов, включая 3D полилинии. Перед использованием необходимо переключиться на рабочее пространство «Drafting & Annotation» для доступа к стандартной панели инструментов.
Выделите 3D полилинию и вызовите команду FLATTEN через строку команд. В появившемся запросе подтвердите удаление скрытых линий, если это необходимо. Все вершины полилинии будут принудительно приведены к уровню Z=0.
После выполнения проверьте результат с помощью свойства «Geometry» в палитре «Properties» или используйте команду LIST. Убедитесь, что значения Z для всех вершин равны 0.0.
Если полилиния остаётся трехмерной, используйте команду CONVERT3DPOLYS для преобразования в обычную 2D полилинию после применения FLATTEN. Это особенно важно при подготовке чертежей для передачи в сторонние CAD-системы или для работы с CAM-софтом, не поддерживающим объекты с координатой Z.
Настройка UCS перед выравниванием 3D полилинии
Перед тем как выровнять 3D полилинию в AutoCAD, необходимо задать пользовательскую систему координат (UCS), соответствующую желаемой плоскости проекции. Это исключает искажения при дальнейшем редактировании и позволяет точно конвертировать 3D элементы в 2D объекты.
Шаг 1: Выберите объект 3D полилинии. С помощью команды LIST проверьте координаты вершин – Z-координаты должны отличаться, что указывает на отклонение от текущей плоскости XY.
Шаг 2: Активируйте команду UCS. В появившейся строке выберите опцию объект (Object), затем укажите плоскость, по которой должна быть выровнена система координат – например, поверхность или плоский сегмент модели.
Шаг 3: Проверьте ориентацию новой UCS. Команда PLAN с параметром Current UCS переключит вид в соответствующую проекцию. Это упростит дальнейшее преобразование 3D полилинии в плоскую полилинию.
Важно: Если плоскость выравнивания отсутствует, создайте вспомогательную плоскость через команду REGION или 3DFACE, ориентируйте UCS по ней, затем удалите вспомогательные объекты.
После настройки UCS можно безопасно применять команду FLATTEN или вручную заменить 3D полилинию на 2D с помощью Convert to Polyline через Express Tools.
Проблемы при конвертации полилиний с дугами и их обход
При преобразовании 3D-полилиний в 2D-полилинии в AutoCAD часто возникает проблема с сохранением геометрии дуг. Стандартная команда CONVERT3DPOLYS переводит сегменты в отрезки, теряя параметры дуги. В результате – искажение формы, особенно критичное для трасс или криволинейных разметок.
Если исходная 3D-полилиния содержит дуговые сегменты, команда FLATTEN также не подходит: она игнорирует радиус и направление дуг, заменяя их множеством прямолинейных отрезков. Это приводит к увеличению количества вершин и потере точности.
Чтобы обойти проблему, используйте следующую последовательность:
1. Извлечение координат: С помощью команды DATAEXTRACTION или скрипта на AutoLISP получите координаты всех вершин, включая дуговые параметры (начальный и конечный угол, радиус, направление).

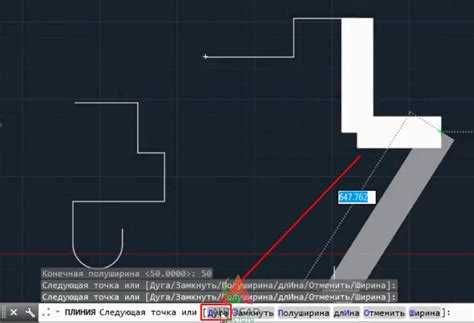

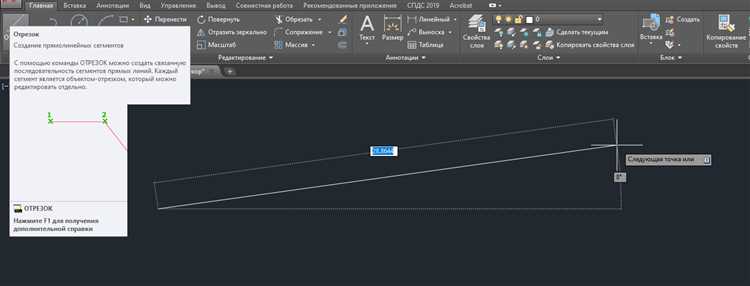

2. Воссоздание в 2D: Постройте новую 2D-полилинию с помощью команды PLINE, вручную добавляя дуги через опцию Arc. При работе со скриптами – применяйте команду ADDARC из ActiveX API.
3. Проверка плоскости: Убедитесь, что Z-координата каждой точки равна нулю. Для автоматизации используйте SetZToZero.lsp, чтобы сбросить все Z-значения в выбранных объектах.
4. Поддержание точности: При необходимости временно уменьшите шаг аппроксимации дуг в системной переменной VIEWRES для более точной визуализации перед экспортом.
Конвертация с сохранением дуг требует отказа от автоматических методов в пользу ручного или скриптового подхода с контролем параметров дуги. Иначе рискуете получить геометрию, не пригодную для производства или расчётов.
Как сохранить исходные объекты при преобразовании
При преобразовании 3D полилинии в полилинию в AutoCAD важно сохранить исходные объекты, чтобы они не были утрачены в процессе. Для этого можно использовать несколько подходов, чтобы гарантировать сохранность всех данных и структуры объектов.
Вот несколько рекомендаций, которые помогут сохранить исходные объекты:
- Перед преобразованием создайте копию объектов. Это позволит вернуться к исходной версии, если что-то пойдет не так в процессе работы.
- Используйте команду
EXPORTTOAUTOCADдля сохранения исходных объектов в отдельном файле. Это создаст копию текущей сцены, где все объекты остаются без изменений. - При преобразовании 3D полилинии в 2D полилинию через команду
CONVERT, выбирайте параметр «Копия». Это создаст дубликат объекта и сохранит оригинал в его первоначальном виде. - Используйте слои для организации объектов. Сохранение исходных объектов в отдельном слое, который можно скрыть или блокировать, поможет избежать случайных изменений.
В случае, если работа с полилинией требует дальнейшего изменения, можно вернуться к оригинальной версии, используя функции AutoCAD для редактирования объектов в нужном формате.
Если необходимо провести преобразование для нескольких объектов, всегда лучше создавать предварительные сохранения или использовать различные слои для каждого типа объектов, чтобы не потерять важные данные в процессе работы.
Проверка и корректировка полученной 2D полилинии
После преобразования 3D полилинии в 2D важно провести проверку и при необходимости скорректировать полученный результат. Ошибки, возникшие на этапе преобразования, могут повлиять на точность чертежа и его дальнейшее использование. Рассмотрим основные моменты, которые стоит учесть.
- Проверка правильности координат: Убедитесь, что все точки 2D полилинии находятся в одной плоскости. Для этого используйте команду
LIST, чтобы проверить координаты вершин. В случае отклонений по оси Z, пересчитайте их вручную или используйте командуPEDITдля исправления. - Корректировка углов и сегментов: Полилиния должна состоять только из прямых сегментов, если необходимо, преобразуйте кривые сегменты в прямые с помощью команды
DELOBJи дальнейшего редактирования. ИспользуйтеPEDITдля коррекции углов и выравнивания сегментов. - Удаление лишних сегментов: Иногда при преобразовании 3D полилинии могут появляться лишние или избыточные сегменты. Используйте команду
PEDIT, чтобы удалить ненужные участки, которые не влияют на общую форму чертежа. - Проверка замкнутости полилинии: Если полилиния должна быть замкнутой, убедитесь, что начальная и конечная точки совпадают. Для этого используйте команду
JOINилиPEDITс опциейCloseдля автоматического закрытия полилинии. - Точность полилинии: Проверьте, чтобы все вершины имели точные координаты. Если полилиния была преобразована с ошибками, используйте команду
MOVEдля точного перемещения точек, либоALIGNдля выравнивания полилинии по необходимым точкам.
После выполнения указанных проверок и корректировок следует повторно пройтись по чертежу, чтобы убедиться в корректности преобразования и отсутствии ошибок в 2D полилинии.
Вопрос-ответ:
Что такое 3D полилиния в AutoCAD и зачем её преобразовывать в 2D?
3D полилиния в AutoCAD представляет собой набор соединённых отрезков или дуг, расположенных в трёхмерном пространстве. Иногда требуется преобразовать её в 2D, чтобы работать с объектами на плоскости, например, для чертежей или для упрощения работы с геометрией, которая не требует трёхмерной информации. Это позволяет упростить проектирование и избежать ненужных сложностей при дальнейшем редактировании.
Как преобразовать 3D полилинию в 2D в AutoCAD?
Для преобразования 3D полилинии в 2D можно использовать команду FLATTEN. Она позволяет «сжать» объекты в одну плоскость, устраняя все элементы, выходящие за её пределы. Это действие автоматически удаляет высотные координаты и переносит все точки на одну горизонтальную ось, делая полилинию двумерной.
Можно ли преобразовать 3D полилинию в 2D без потери данных?
При преобразовании 3D полилинии в 2D все высотные значения (Z-координаты) теряются, так как результат преобразования — это двумерный объект. Если необходимо сохранить информацию о высотах, то лучше использовать другие методы, например, проектировать объекты с учётом разных уровней в чертежах или использовать слои для отображения разных уровней. Но при простой трансформации в 2D все данные о высоте будут удалены.
Почему важно преобразовать 3D полилинию в 2D для работы с чертежами в AutoCAD?
Преобразование 3D полилинии в 2D необходимо, если вам нужно работать с объектами в плоском виде, например, при создании чертежей для строительства, архитектурных проектов или других плоских схем. Это упрощает дальнейшую работу, так как AutoCAD будет воспринимать полилинию как объект с координатами только на одной плоскости, что значительно облегчает редактирование и добавление деталей в проект.
Какие ошибки могут возникнуть при преобразовании 3D полилинии в 2D в AutoCAD?
Одной из основных ошибок при преобразовании является потеря геометрической информации, связанной с высотами, что может привести к неточным чертежам, если в проекте важны различные уровни. Также может возникнуть ситуация, когда не все элементы полилинии корректно отображаются после преобразования, если она имела сложную форму или содержала объекты, расположенные на разных уровнях. Чтобы избежать ошибок, стоит внимательно проверять все параметры полилинии перед преобразованием.
