Как проставить размеры в автокаде в 3d

В трехмерных чертежах AutoCAD корректная расстановка размеров требует учета пространственной ориентации объектов и выбора подходящих инструментов аннотирования. Стандартные 2D-размеры работают некорректно при попытке привязки к элементам, расположенным вне плоскости XY. Для точной фиксации размеров необходимо использовать команды DIM, DIMALIIGNED и DIM3D в сочетании с ориентацией UCS (пользовательской системы координат).

Перед началом проставления размеров важно задать рабочую плоскость, совпадающую с геометрией измеряемого элемента. Для этого используется команда UCS с опциями Face, Object или 3point, позволяющими выровнять координатную систему по грани или произвольной плоскости модели. После установки UCS необходимо переключиться в режим аннотирования через вкладку Annotate и выбрать инструмент трехмерного размера.

При работе с 3D-телами желательно избегать динамических размеров, так как они могут не отображаться корректно в зависимости от текущего вида. Вместо этого следует использовать объектные привязки к точкам, ребрам и граням модели. Команда DIM3D позволяет задавать точные расстояния между узлами в трехмерном пространстве, включая наклонные и вертикальные участки.

Выбор рабочей плоскости для нанесения размеров в 3D-пространстве

Для корректного проставления размеров в трёхмерной модели AutoCAD необходимо чётко определить рабочую плоскость, к которой будет привязана размерная аннотация. В 3D-пространстве размеры не воспринимаются как в 2D-чертежах – они ориентируются в зависимости от текущей координатной системы (UCS).

Перед началом работы установите пользовательскую систему координат (UCS) таким образом, чтобы оси X и Y соответствовали нужной плоскости объекта. Это особенно важно при нанесении размеров на наклонные или вертикальные поверхности. Команда UCS позволяет задать плоскость по трем точкам, по поверхности или с привязкой к объекту.

При выборе плоскости избегайте привязки к произвольным точкам в пространстве – это приведет к искажению размеров и их некорректному отображению. Используйте режим UCS Object для выравнивания координатной системы по выбранному телу или грани. После установки UCS зафиксируйте её командой UCSICON → ON → ORigin, чтобы визуально контролировать ориентацию осей.

Нанесение размеров осуществляется в текущей плоскости XY. Размеры, созданные вне нужной плоскости, не будут точно соответствовать геометрии модели. Перед использованием команды DIM убедитесь, что курсор перемещается вдоль нужной поверхности – это сигнализирует о правильной ориентации рабочей плоскости.

Для частого использования одной и той же плоскости сохраните её как именованную UCS через UCSMAN. Это позволит быстро переключаться между видами без необходимости повторной настройки координатной системы.

Использование команды DIM для проставления линейных размеров в 3D

Команда DIM в AutoCAD применяется для создания линейных размеров между точками 3D-объектов. Для работы в трёхмерной среде необходимо учитывать активную плоскость UCS, так как размерная линия будет расположена в её пределах.

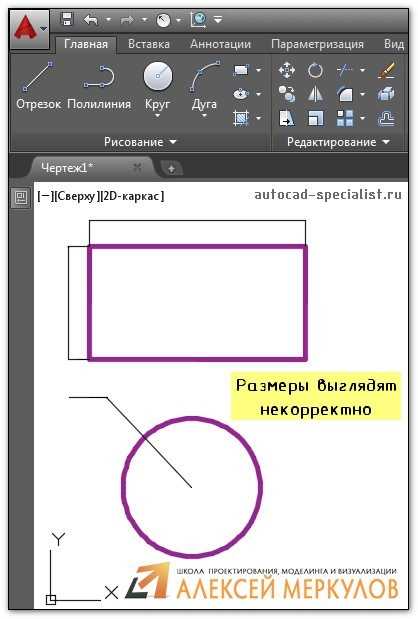

Перед началом рекомендуется переключиться на визуальный стиль 2D Wireframe и установить вид на одну из ортогональных проекций (например, «Вид спереди»), чтобы избежать искажений при выборе точек.

В командной строке введите DIM, затем укажите первую и вторую точки. AutoCAD автоматически определит направление размерной линии на основании текущей рабочей плоскости. Если требуется изменить ориентацию, временно измените UCS командой UCS и зафиксируйте его кнопкой UCSICON > World.

После указания точек выберите позицию выносной линии. При необходимости отредактируйте результат с помощью команды DDEDIT для изменения текстового значения или PROPERTIES для корректировки параметров размера.

Для проставления размеров между элементами, расположенными в разных плоскостях, предварительно создайте вспомогательные линии или временные UCS, чтобы обеспечить корректную привязку точек. Использование объектных привязок (например, Endpoint и Midpoint) обеспечивает точность выделения.

Избегайте наложения размеров в перспективных проекциях – используйте ортогональные виды и, при необходимости, инструмент FLATSHOT для создания проекционной 2D-геометрии, по которой проще выполнить размерные привязки.

Создание пользовательских UCS для корректного позиционирования размеров

Стандартная система координат (WCS) в AutoCAD не всегда удобна для работы с наклонными или вертикально ориентированными элементами. Для точного проставления размеров на таких участках рекомендуется использовать пользовательскую систему координат (UCS).

• Активируйте команду UCS и выберите опцию Объект (Object). Укажите грань или ребро, вдоль которого нужно выровнять систему координат. Это автоматически повернёт XY-плоскость по выбранной геометрии.
• Если объект имеет нестандартное расположение, используйте опцию Три точки. Задайте:
  1. Новое начало координат (точка вставки размеров).
  2. Ось X (направление базовой линии).
  3. Ось Y (направление выноски).
• Закрепите UCS командой UCSMAN, создав для неё имя. Это позволит быстро возвращаться к нужной ориентации при редактировании модели.
• Для проставления размеров в пользовательской UCS включите команду DIM или DIMALIGNED. Размеры будут отображаться в текущей плоскости XY, независимо от положения в пространстве.
• При работе в 3D-видах переключайтесь на ортогональные проекции (Top, Right, Front) с сохранённой UCS, чтобы избежать искажений масштаба и направления размеров.

Использование UCS позволяет избегать наклонных или «висящих» размеров, которые не соответствуют геометрии модели. Это особенно критично при оформлении чертежей на основе 3D-сборок.

Применение аннотативных стилей размеров в 3D-моделях

Аннотативные стили размеров в AutoCAD позволяют автоматически подстраивать масштаб отображения размеров в зависимости от масштаба вида. Это особенно важно при работе с 3D-моделями, когда один и тот же объект отображается в разных проекциях и на разных листах с различным масштабом.

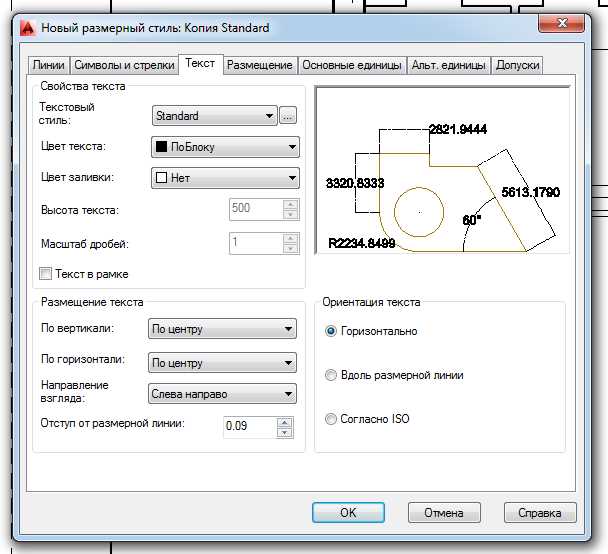

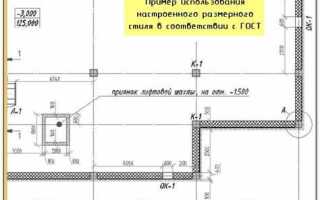

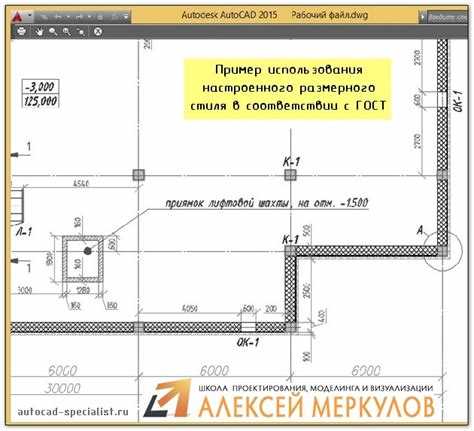

Для использования аннотативных размеров необходимо включить аннотативность в свойствах размерного стиля. Откройте окно Dimension Style Manager (команда DIMSTYLE), выберите нужный стиль и в разделе Fit активируйте опцию Annotative.

После этого каждый создаваемый размер будет иметь привязку к масштабу аннотации. Чтобы размер отображался корректно в видовом экране, необходимо задать соответствующий масштаб аннотации для данного вида. Это делается через панель Annotation Scale в нижней части интерфейса.

При размещении размеров в пространстве модели важно использовать UCS, соответствующую рабочей плоскости. Для проекционного отображения размеров на 3D-объектах создаются вспомогательные UCS, которые позволяют корректно размещать размеры на нужной грани или поверхности.

Для просмотра и редактирования масштабов, к которым привязан размер, используется команда OBJECTSCALE. Она позволяет добавить или удалить масштаб аннотации для конкретного размера.

Аннотативные стили особенно полезны при подготовке документации с несколькими видами на одном листе. Один и тот же размер может быть видимым на разных видах без необходимости дублирования и пересчета масштаба вручную.

Рекомендуется использовать аннотативные стили только при строгом контроле над масштабами аннотаций, чтобы избежать ситуации, когда размер отображается некорректно из-за отсутствия нужного масштаба в его свойствах.

Настройка отображения размеров в визуальных стилях 3D-модели

В 3D-пространстве AutoCAD размеры могут отображаться некорректно или полностью скрываться при использовании определённых визуальных стилей. Чтобы обеспечить читаемость аннотаций, необходимо отрегулировать параметры каждого стиля отображения.

Откройте палитру «Визуальные стили» с помощью команды VISUALSTYLES. В списке стилей выберите используемый (например, «Реалистичный», «Каркас» или «Оттенки серого») и нажмите правой кнопкой мыши – «Свойства».

В открывшемся окне включите параметр «Показ аннотаций». Если опция отключена, размеры не будут отображаться независимо от слоя. Убедитесь, что параметр «Объекты 2D-аннотаций» также активен.

В настройках стиля включите отображение линий и границ. При необходимости измените параметр «Плотность линий» – значение 1.0 подходит для большинства ситуаций, но при слабом контрасте можно установить 1.5.

Для корректного отображения размеров в теневых стилях отключите параметр «Тени» или задайте их тип как «Плоские». Это устранит перекрытие размерных объектов тенями тел.

Проверьте слой, на котором размещены размеры. Он должен быть включён, не заморожен и не скрыт в текущем визуальном стиле. Используйте команду LAYFRZ для управления слоями в 3D-пространстве.

Если используется аннотативная шкала, убедитесь, что активна нужная шкала в нижней панели AutoCAD. Несоответствие шкалы приведёт к невидимости размеров в выбранном стиле.

Для сохранения изменений в визуальном стиле создайте его копию, чтобы не изменять стандартные стили AutoCAD. Назначьте новый стиль через команду VISUALSTYLES или из панели «Вид».

Работа с видами и разрезами для нанесения размеров в сложных участках

При нанесении размеров в сложных участках 3D-моделей AutoCAD, важно использовать виды и разрезы для корректного отображения всех деталей. Это позволяет минимизировать вероятность ошибок и сделать чертеж более понятным.

Для этого в AutoCAD предусмотрены несколько инструментов, с помощью которых можно создать разрезы и виды для точного размещения размеров:

• Виды сечения – создаются для отображения внутренних деталей объекта, которые не видны в стандартном виде. Разрезы помогают точно указать размеры в сложных участках, например, в местах пересечения нескольких элементов модели.
• Проекционные виды – используются для отображения объекта под разными углами. Это особенно полезно для размещения размеров на скрытых участках модели, которые не видны на стандартном виде.
• Частичные разрезы – позволяют выделить только часть модели, где необходимо разместить размеры. Это снижает визуальную нагрузку и улучшает восприятие чертежа.

Основные рекомендации для работы с видами и разрезами:

1. Использование корректных сечений: Не стоит применять разрезы в местах, где это не требуется. Разрезы должны быть в логичных местах, где важно показать детали конструкции.
2. Правильная настройка масштаба: Масштаб разреза должен быть таким, чтобы все размеры были видны и читаемы. Выбор масштаба зависит от размеров объекта и уровня детализации.
3. Использование типов линий: Важно применять разные типы линий для отображения разрезов. Для видимых частей используют сплошные линии, а для скрытых – пунктирные или штрихпунктирные линии.
4. Определение точек отсчета: Убедитесь, что размеры привязаны к правильным точкам модели. Это особенно важно для сложных конструкций, где элементы могут перекрывать друг друга.
5. Уточнение разрезов: Важно уточнять места разреза в виде меток, чтобы другие пользователи могли быстро понять, где именно проходит сечение.

Использование правильных видов и разрезов существенно упрощает нанесение размеров в сложных участках, особенно при работе с детализированными 3D-моделями. Каждый разрез должен быть направлен на улучшение понимания конструкции и облегчение точного указания размеров.

Экспорт 3D-модели с размерами в листовой пространстве

Для экспорта 3D-модели с размерами в листовое пространство AutoCAD необходимо выполнить несколько ключевых шагов. Во-первых, убедитесь, что все размеры правильно установлены в модели и отображаются в нужном масштабе. После этого переходите к созданию вида в листовом пространстве. Для этого используйте команду VIEWPORT, чтобы создать вид окна, отображающий вашу модель в нужном ракурсе. Размеры, добавленные в модель с помощью инструментов аннотирования, автоматически подтянутся в листовое пространство.

При настройке вида в листовом пространстве важно учитывать масштаб. Убедитесь, что масштаб вьюпорта и масштаб отображения размеров согласованы. Для этого откройте свойства вьюпорта, и в параметре Annotation Scale установите значение, соответствующее масштабу, в котором должны отображаться размеры. Это предотвратит проблемы с масштабированием и неправильным отображением аннотативных объектов.

Если размеры не отображаются корректно, возможно, потребуется проверить настройки аннотативности размеров. Используйте команду DIMSTYLE, чтобы отредактировать стиль размеров и указать, что размеры должны отображаться с учетом масштаба листа. Также рекомендуется использовать функцию DWG TO PDF для проверки экспортированного файла, чтобы убедиться в правильности отображения всех элементов перед финальной печатью.

Для экспорта используйте команду EXPORTTOAUTOCAD или сохранение в формате DWG, что обеспечит совместимость с другими версиями AutoCAD. Перед экспортом важно проверить, что все слои и объекты, включая размеры, находятся в нужных слоях, а их видимость настроена корректно. Это предотвратит потерю данных при передаче файла в другие системы или программы для дальнейшей обработки.

Типичные ошибки при проставлении размеров в 3D и способы их исправления

Еще одной ошибкой является выбор неподходящего типа размера для 3D-объектов. Например, использование линейных размеров для сложных кривых или округлых объектов может затруднить точность работы. Для таких случаев следует использовать радиусные или угловые размеры, которые более подходят для таких геометрий.

Проставление размеров на не видимых или скрытых поверхностях также является частой проблемой. Чтобы избежать этого, рекомендуется в процессе работы проверять видимость объектов и размеры, которые нужно проставить. Также важно включать в модель все необходимые элементы, такие как скрытые элементы, чтобы не упустить важные параметры.

Неверное использование слоев для отображения размеров приводит к тому, что размеры могут быть некорректно отображены на различных этапах работы с моделью. Чтобы избежать этого, следует правильно организовать слои, выделяя отдельные слои для размеров и объектов, обеспечивая таким образом точность и ясность отображения.

Ошибки в масштабе также могут существенно повлиять на правильность проставленных размеров. Например, если модель создается в неправильном масштабе, размеры могут быть рассчитаны некорректно. Для исключения этой проблемы нужно всегда проверять масштаб модели и корректно его устанавливать на всех этапах работы.

Недооценка важности точности при проставлении размеров в 3D также может привести к многочисленным ошибкам. Даже небольшие отклонения могут значительно повлиять на конечную модель. Для повышения точности следует использовать опции AutoCAD, такие как привязки и ограничения, которые помогут избежать неточностей.

Вопрос-ответ:

Как добавить размеры в 3D-модель AutoCAD?

Чтобы добавить размеры в 3D-модель в AutoCAD, нужно использовать команду «DIM» или «DIM3D» для измерения элементов 3D-объектов. Важно правильно выбрать тип размеров, который будет соответствовать отображению в 3D. Также можно настроить точность отображения размеров через параметры в настройках чертежа.

Какие типы размеров можно использовать для 3D-моделей в AutoCAD?

В AutoCAD можно использовать несколько типов размеров для 3D-моделей, включая линейные, угловые и радиусные размеры. Также возможно применение размеров дуг и окружностей. Важно учитывать, что размеры в 3D-моделях могут потребовать настроек вида, чтобы корректно отображаться.

Как настроить стиль размеров для 3D-моделей в AutoCAD?

Для настройки стиля размеров в 3D-модели нужно открыть меню «Размеры» и выбрать команду «Управление стилями размеров». В этом меню можно настроить шрифты, размерные единицы, а также параметры отображения стрелок и линий. Все настройки можно применить как для 2D, так и для 3D-объектов.

Какие проблемы могут возникнуть при добавлении размеров в 3D-модели в AutoCAD?

Одной из распространенных проблем является неправильное отображение размеров из-за настроек вида или камеры. Также могут возникнуть трудности при добавлении размеров к сложным 3D-объектам, которые требуют особого подхода для выбора точек измерений. Решение заключается в точной настройке системы координат и правильном выборе команд для измерения.

Можно ли изменить единицы измерения для размеров в 3D-модели AutoCAD?

Да, в AutoCAD можно изменить единицы измерения для размеров в 3D-моделях. Для этого нужно зайти в меню «Размеры», выбрать «Стиль размеров» и отредактировать параметры в разделе «Единицы». Здесь можно выбрать различные типы единиц измерения, такие как миллиметры, сантиметры, метры и другие.

Как правильно проставлять размеры в 3D-модели в AutoCAD?

Для проставления размеров в 3D-модели AutoCAD нужно использовать команду «DIM» или «DIM3D». Важно правильно выбрать вид, на котором будут отображаться размеры, и убедиться, что модель в нужной проекции. В 3D-пространстве размеры можно привязывать к различным объектам, таким как линии, дуги или ребра. Также стоит обратить внимание на настройку точности отображаемых данных и выбор типа размерных линий для правильного восприятия модели.
