Ошибки в спецификации чертежей AutoCAD часто остаются незамеченными до этапа производства, что приводит к перерасходу материалов, задержкам и переделкам. Наиболее частые проблемы – некорректные позиции, несоответствие наименований и отсутствие ссылок на элементы на чертеже. Для устранения таких недочетов необходима системная проверка спецификаций.
Первый шаг – проверка соответствия нумерации позиций между спецификацией и графической частью. Используйте команду DATAEXTRACTION для создания таблицы атрибутов блоков и сравните её с текущей спецификацией. Несовпадения обычно указывают на устаревшие элементы или неучтённые блоки.
Второй этап – проверка актуальности атрибутов блоков. Используйте фильтрацию по имени блока и значению атрибута, чтобы выявить элементы с пустыми или дублирующимися значениями. Команда ATTOUT позволяет экспортировать все атрибуты в CSV-файл для анализа в Excel.
Дополнительно проверьте корректность единиц измерения и обозначений. Например, смешение миллиметров и метров в одной таблице может привести к критическим ошибкам. Убедитесь, что единицы заданы явно, а обозначения соответствуют требованиям ГОСТ или проектной документации.
Финальный этап – проверка ссылок на чертеже. Примените команды FIND и SELECTSIMILAR для поиска всех вхождений позиций, указанных в спецификации. Элементы, отсутствующие на чертеже, но указанные в таблице, требуют уточнения или удаления.
Как проверить соответствие спецификации актуальной версии чертежа
Откройте актуальную версию чертежа в AutoCAD и убедитесь, что в модели включены все слои, участвующие в формировании спецификации. Используйте команду LAYON для активации скрытых слоёв и команду REGEN для обновления отображения элементов.
Перейдите в пространство листа, откуда формируется спецификация. Убедитесь, что в видовых экранах подключены все необходимые слои и не используется устаревшая привязка к блокам. При наличии внешних ссылок (Xref) проверьте их актуальность через XREF Manager, статус должен быть «Loaded», а путь – к последней версии файла.
Откройте таблицу спецификации и выберите любой элемент. Через контекстное меню выберите Редактировать блок или используйте BEDIT, чтобы проверить, соответствуют ли атрибуты блока текущей конфигурации модели. Сравните параметры, такие как обозначение, наименование, масса, с фактическими данными в модели.

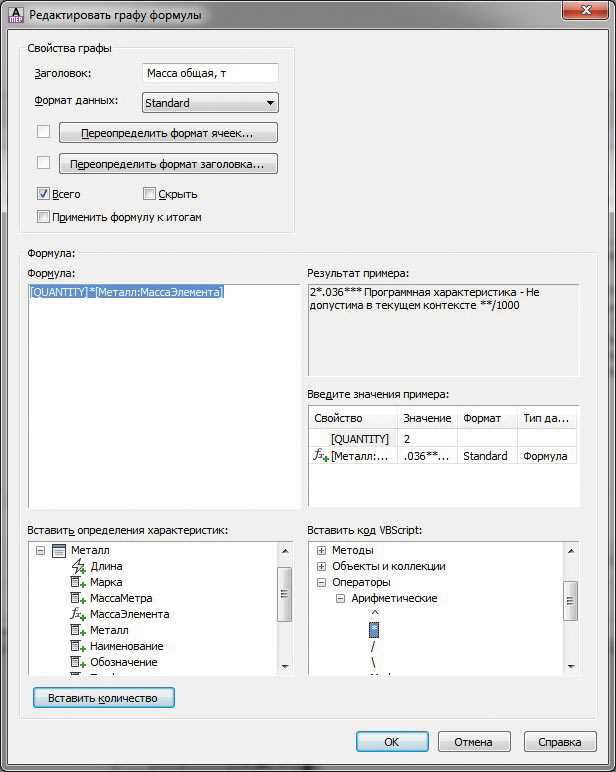

Для автоматической сверки используйте функции AutoCAD с поддержкой динамических блоков и полей. Проверьте, не нарушены ли связи между полями и объектами. Выделите ячейку в таблице и нажмите CTRL+F – появится окно редактирования поля. Убедитесь, что путь к объекту актуален, и обновите данные через UPDATEFIELD.
Если спецификация создана через Data Extraction, заново откройте файл .dxe и проверьте, что включены актуальные блоки и свойства. После обновления параметров нажмите Finish, чтобы перегенерировать таблицу. Внесённые изменения в модели должны отразиться в спецификации.
В завершение выполните команду DWGCOMPARE между текущим чертежом и предыдущей версией. Сравните изменения и убедитесь, что обновления конструкции отражены в спецификации. Особое внимание уделяйте изменениям номенклатуры, количеству и позиционным обозначениям.
Проверка на дублирование позиций в таблице спецификаций

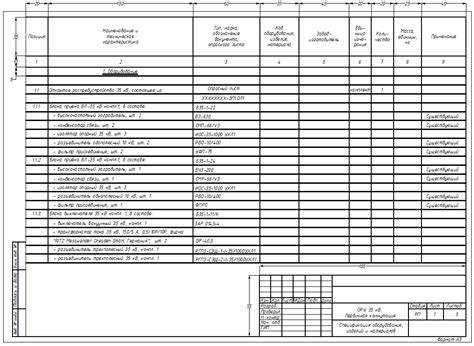

Для выявления дублирующихся позиций в спецификации AutoCAD, созданной на базе модулей AutoCAD Mechanical или с использованием таблиц в формате Data Extraction, необходимо выполнить сортировку по ключевым параметрам – номер позиции, наименование, обозначение и количество. Совпадение всех этих атрибутов указывает на дублирование.
В AutoCAD Mechanical следует воспользоваться функцией «Упорядочить спецификацию». В диалоговом окне активируется сортировка по нужным столбцам. Далее визуально проверяется наличие одинаковых строк. При совпадении позиции и всех характеристик одну из строк нужно удалить, а количество скорректировать вручную.
Если спецификация формируется через Data Extraction, рекомендуется на этапе создания извлечения включить поля: Position Number, Part Number, Description, Quantity. Затем активировать опцию «Combine identical rows» и «Sum values for identical rows». Это автоматически объединит дубли и покажет корректное количество.
При работе с блоками важно использовать атрибуты с одинаковыми тегами и корректной нумерацией. Несовпадение тегов даже при идентичном содержании может привести к ошибке дублирования. Проверка осуществляется через команду ATTEDIT или редактор атрибутов блока.

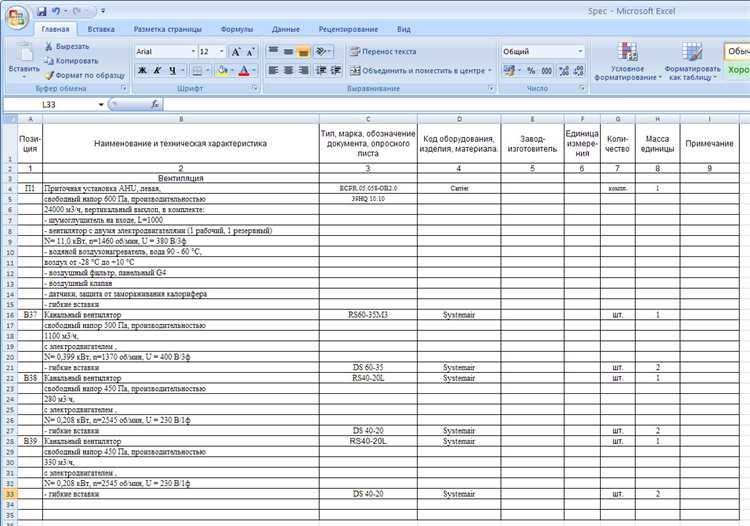

Для ускорения процесса рекомендуется экспорт спецификации в CSV и проверка дубликатов в Excel с использованием функции условного форматирования или формулы =COUNTIFS(). Это позволяет выявить совпадения даже в больших таблицах без визуального анализа.
После внесения изменений следует заново обновить таблицу в чертеже и убедиться в корректности сумм и отсутствия повторяющихся позиций. Регулярное использование шаблонов блоков и стандартизированных атрибутов снижает риск дублирования в будущих проектах.
Выявление несоответствий между блоками и спецификацией
Для точной проверки соответствия спецификации и модели в AutoCAD необходимо использовать автоматизированные инструменты анализа блоков. Начать следует с экспорта данных о блоках через DATAEXTRACTION. При создании извлечения указываются нужные атрибуты: имя блока, количество, значения параметров. Полученный файл сравнивается с утверждённой спецификацией.
Наиболее частые несоответствия: неправильное количество экземпляров блоков, отсутствие обязательных атрибутов, дублирование имен при разных характеристиках. Чтобы исключить эти ошибки, необходимо стандартизировать шаблоны блоков: задать обязательные атрибуты с проверкой ввода, исключить возможность редактирования ключевых полей вручную.
Для быстрой сверки используйте команды ATTDISP и BATTMAN. Первая позволяет отобразить все скрытые атрибуты, вторая – изменить порядок и обязательность атрибутов без правки каждого блока. После настройки повторите экспорт через DATAEXTRACTION и выполните сопоставление значений с таблицей спецификации. Несовпадения фиксируются через внешнюю проверку в Excel с использованием формул VLOOKUP или XLOOKUP.
Важно: каждый блок должен иметь уникальный идентификатор, соответствующий позиции в спецификации. Использование произвольных имен приводит к дублированию позиций и нарушению связей. Рекомендуется внедрить префиксную систему именования блоков, отражающую тип элемента и его функцию.
По завершении проверки выполняется аудит чертежа с помощью команды AUDIT и визуальный контроль через фильтрацию блоков в диспетчере свойств. Все выявленные расхождения документируются и устраняются до утверждения проекта.
Сравнение спецификации с внешними данными или стандартами

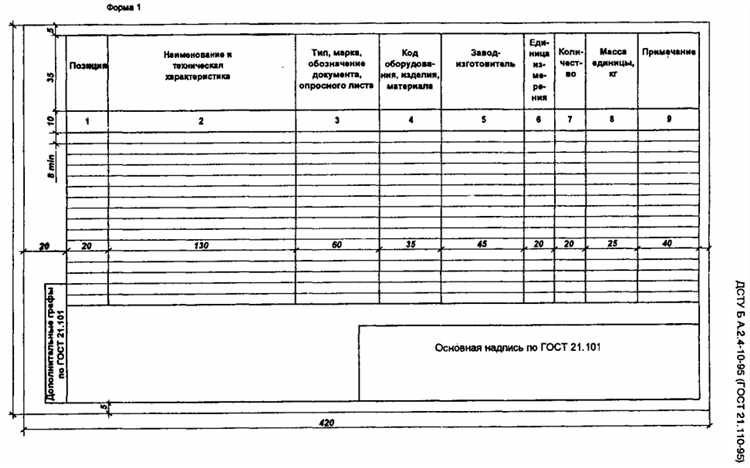

Для проверки корректности спецификации в AutoCAD необходимо сопоставить её содержимое с утверждёнными нормативами и внешними источниками информации. В первую очередь следует ориентироваться на ГОСТ 21.110-2013, где описаны требования к оформлению спецификаций. К примеру, наименования изделий, указанные в спецификации, должны строго соответствовать обозначениям в каталоге производителя или в проектной документации.
Особое внимание следует уделить позициям с нестандартными элементами. Если в проекте используются импортные комплектующие, необходимо проверить их артикулы и технические характеристики по официальным листам данных (datasheet) производителя. Неверное указание номера модели или материала приводит к ошибкам при закупке и комплектации.
Обязательной проверке подлежит соответствие единиц измерения. Если в спецификации указаны условные обозначения, отличающиеся от принятого стандарта (например, м вместо мм), их необходимо привести в соответствие с системой СИ и требованиями проекта.
Дополнительно следует сверять технические параметры: массу, габариты, мощность, класс защиты. Эти данные берутся из паспортов изделий, сертификатов соответствия или технической документации. Любое расхождение должно быть документально обосновано либо откорректировано в проекте.
Контроль осуществляется вручную либо с помощью скриптов, сравнивающих данные спецификации с внешними базами. В AutoCAD удобно использовать атрибуты блоков и связи с Excel через Data Link для автоматической синхронизации информации.
На завершающем этапе проводится аудит на соответствие отраслевым нормам: СП, ТУ, ОСТ. Проверяются не только числовые значения, но и корректность применения стандартов к конкретным типам оборудования. Несоответствие стандарту, даже при формальной корректности данных, считается ошибкой спецификации.
Использование атрибутов блоков для контроля данных

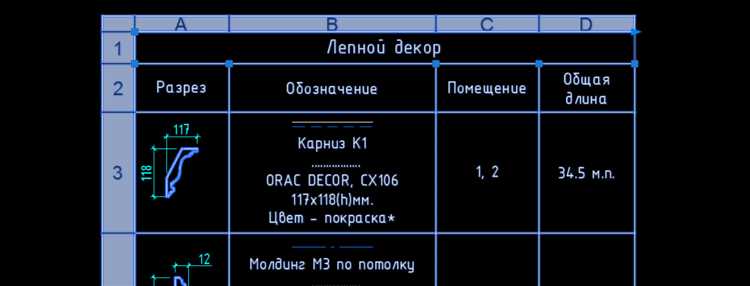

Атрибуты блоков в AutoCAD позволяют интегрировать параметры элементов прямо в графическую среду, минимизируя ошибки при формировании спецификации. Каждый атрибут хранит конкретное значение: марку, позицию, количество, массу, примечание или другие характеристики, связанные с объектом.
Для контроля данных необходимо применять динамические блоки с обязательным заполнением ключевых атрибутов. Используйте команды ATTDEF для создания атрибутов и BLOCK для их встраивания в блок. В процессе вставки блоков убедитесь, что поля атрибутов не остаются пустыми – для этого включите проверку через FIELD или используйте скрипты, запрещающие вставку неполных объектов.
Систематизируйте названия атрибутов – это обеспечит корректную выгрузку спецификации в таблицу. Например, используйте стандартизированные имена: MARK, POS, QTY, WEIGHT. Это упростит автоматизированный экспорт через DATAEXTRACTION.
Избегайте дублирования данных: каждый блок должен иметь уникальные значения идентификаторов. Используйте REDEFINE при обновлении блоков, чтобы сохранить целостность атрибутов в чертеже.
Для регулярного контроля рекомендуется создавать выгрузки данных в формате CSV или Excel с помощью мастера извлечения данных. Это позволяет быстро сравнивать содержимое атрибутов с исходными спецификациями. Интеграция с внешними базами (например, через привязку к Excel) помогает обнаруживать расхождения в номенклатуре и количестве.
Настройка фильтров и сортировки в таблице спецификаций

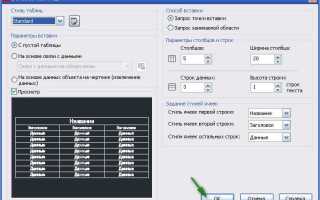

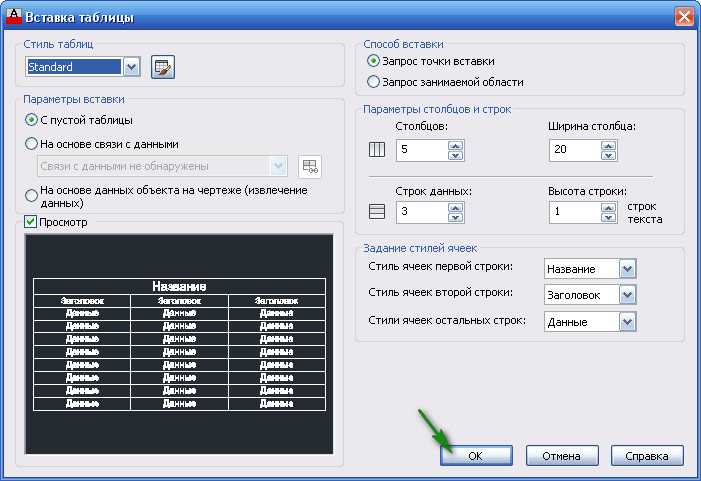

Для эффективного управления таблицей спецификаций в AutoCAD необходимо настроить фильтры и сортировку данных. Это позволяет быстро находить нужную информацию, а также организовать её в удобном для анализа виде.
Фильтрация данных помогает ограничить количество отображаемых строк в таблице. Для этого нужно выбрать поле, по которому будет происходить фильтрация, и задать условие. Например, можно фильтровать элементы по типу материала, количеству или размеру. Для установки фильтра откройте меню Таблица спецификаций и выберите опцию Настройка фильтров. В открывшемся диалоговом окне выберите столбец, по которому хотите выполнить фильтрацию, и определите нужное условие (например, «Больше чем» или «Меньше чем»).
Когда фильтр установлен, таблица автоматически обновляется, показывая только те данные, которые соответствуют выбранному условию. Это позволяет ускорить процесс поиска конкретных позиций и избежать перегрузки ненужной информацией.
Сортировка данных позволяет упорядочить строки по любому выбранному параметру, например, по алфавиту или по количеству. Чтобы настроить сортировку, откройте меню Таблица спецификаций, выберите опцию Настройка сортировки, а затем укажите столбец и порядок сортировки (по возрастанию или убыванию).
Для упрощения работы можно одновременно использовать несколько фильтров и сортировку, что позволяет ещё точнее настроить отображение данных. Например, можно отсортировать элементы по наименованию, а затем отфильтровать их по категории материала.
Не забывайте, что правильно настроенные фильтры и сортировка помогают избежать ошибок при составлении спецификации и ускоряют работу с проектом, особенно при наличии большого количества объектов.
Обнаружение пропущенных элементов в спецификации
При работе с AutoCAD важно обеспечить, чтобы спецификация точно отражала все элементы проекта. Пропущенные компоненты могут привести к ошибкам на стадии выполнения работ или в процессе закупок. Для эффективного обнаружения пропущенных элементов следует использовать несколько методов.
Основные шаги для выявления пропусков:
- Сравнение чертежа и спецификации: Начните с тщательной сверки всех элементов чертежа с теми, что перечислены в спецификации. Это можно сделать вручную, но гораздо эффективнее использовать встроенные инструменты AutoCAD, такие как Compare или Data Extraction, чтобы автоматически выявить расхождения.
- Анализ размера и масштабов: Проверьте, совпадает ли размер каждого элемента с тем, что указано в спецификации. Пропущенные элементы часто бывают некорректно обозначены или масштабированы, что затрудняет их обнаружение.
- Проверка типов объектов: Убедитесь, что спецификация включает все типы объектов, которые используются в проекте. В AutoCAD можно использовать инструмент Data Extraction для извлечения данных обо всех объектах, что поможет выявить несоответствия.
- Использование атрибутов блоков: Атрибуты блоков могут содержать важную информацию о специфике элемента, такую как материал, размер или количество. Проверьте, что атрибуты блоков в чертеже соответствуют тому, что указано в спецификации.
Для дополнительной проверки полезно использовать сторонние приложения и плагины для AutoCAD, такие как Specifier или CADStandards, которые могут автоматизировать процесс проверки спецификации на пропуски.
Таким образом, регулярное использование этих методов позволяет значительно снизить вероятность пропусков и обеспечить точность данных в спецификации.
Проверка правильности единиц измерения и обозначений
При работе с AutoCAD важно контролировать правильность установленных единиц измерения и соответствующих обозначений. Это обеспечивает точность проектирования и правильное восприятие чертежа другими специалистами.
Основные шаги для проверки единиц измерения и обозначений:
- Проверка единиц измерения. Убедитесь, что в настройках чертежа установлены корректные единицы (метры, миллиметры, дюймы и т.д.). Для этого используйте команду
UNITS, чтобы проверить текущие параметры. - Настройка отображения единиц. В AutoCAD можно настроить отображение единиц для различных объектов чертежа. Проверьте параметры в разделе «Text Style» и «Dimension Style» для корректной настройки отображения размеров.
- Корректность размеров и масштабов. Убедитесь, что размеры объектов соответствуют масштабу чертежа. Неверный масштаб может привести к некорректным расчетам и ошибкам в проектировании. Используйте команду
DIMSTYLEдля контроля за масштабом и единицами измерения размеров. - Обозначения элементов. Проверьте правильность применения стандартных обозначений для различных типов элементов (например, для отверстий, сварных швов и т.д.). Это особенно важно для чертежей, которые будут использоваться для производства или строительства.
Для обеспечения точности и однозначности обозначений используйте стандарты, применяемые в вашей отрасли. Например, для проектирования в строительстве могут быть обязательными ГОСТы или международные стандарты. Применение неверных обозначений может привести к недоразумениям и ошибкам при реализации проекта.
Автоматическая проверка этих параметров в AutoCAD невозможна, поэтому важно проводить регулярные проверки вручную или использовать сторонние инструменты для анализа чертежей.
Рекомендация: Всегда проверяйте настройки единиц измерения в начальной стадии работы над проектом, чтобы избежать проблем с масштабами и обозначениями в дальнейшем.
Вопрос-ответ:
Что такое спецификация в AutoCAD и зачем её проверять?
Спецификация в AutoCAD — это документ, в котором содержатся данные о всех компонентах проекта, такие как размеры, материалы, количество объектов и другие параметры. Проверка спецификации необходима для того, чтобы убедиться, что все элементы проекта правильно учтены, нет ошибок в расчетах и что проект соответствует требованиям заказчика или строительным нормам. Это помогает избежать ошибок в процессе строительства и гарантирует точность данных.
Какие шаги нужно предпринять для проверки правильности спецификации в AutoCAD?
Для проверки спецификации в AutoCAD следует выполнить несколько шагов. Во-первых, нужно убедиться, что все объекты правильно указаны в спецификации и что их параметры (такие как размер, материал, количество) соответствуют тем, что указаны на чертежах. Во-вторых, важно проверить, что использованные шрифты и форматы соответствуют стандартам, а ссылки на детали — актуальны. В-третьих, нужно убедиться, что спецификация обновляется автоматически при изменениях в проекте, чтобы избежать несоответствий. Также стоит провести проверку на наличие ошибок и опечаток.
Как проверить правильность спецификации в AutoCAD с помощью инструмента «Диспетчер спецификаций»?
В AutoCAD есть инструмент «Диспетчер спецификаций», который позволяет автоматизировать проверку и управление спецификациями. Для этого нужно открыть диспетчер и выбрать проект, затем настроить параметры, такие как фильтры для типов объектов и требования к их характеристикам. После этого можно провести автоматическую проверку, чтобы убедиться, что все данные в спецификации актуальны и правильно соответствуют чертежам. Этот инструмент помогает избежать человеческих ошибок и ускоряет процесс проверки.
Какие распространённые ошибки могут возникнуть при составлении спецификации в AutoCAD?
При составлении спецификации в AutoCAD часто встречаются такие ошибки, как неверное указание количества объектов, неправильное отображение размеров, ошибки в материалах или несоответствие символов стандартам. Также могут возникнуть проблемы с актуальностью данных — если проект был изменён, спецификация может не обновиться автоматически. Ошибки могут быть связаны и с неправильно настроенными связями между чертежами и спецификацией. Эти ошибки могут привести к существенным проблемам на этапе строительства, если их не заметить вовремя.
