При работе с крупными чертежами в Автокаде, особенно когда требуется печать на нескольких листах, важно правильно настроить разделение документа. Для этого существует несколько способов, каждый из которых подходит для определённых ситуаций. Основной задачей является обеспечить точность и чёткость при отображении деталей на каждом листе, минимизируя потери информации и искажения изображения.
Для начала важно настроить параметры листа. Сначала создайте новый план печати (layout), настроив размеры листа в соответствии с требованиями проекта. Важно установить правильные параметры масштаба, чтобы чертеж не потерял детализацию при масштабировании. Автокад позволяет задать точный масштаб для каждого листа, что особенно полезно при работе с нестандартными форматами или сложными чертежами.
Использование команды «Плоттер» для разделения чертежа
Для разделения большого чертежа на несколько листов в AutoCAD удобно использовать команду «Плоттер». Этот инструмент позволяет создать несколько отдельных файлов для печати, что особенно важно при работе с чертежами, которые не помещаются на стандартный формат листа.
Чтобы воспользоваться командой «Плоттер», откройте чертеж и выполните следующие шаги:

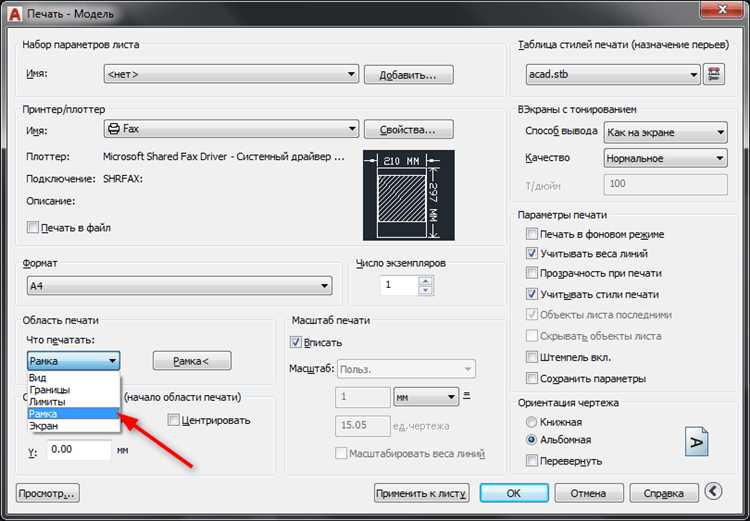

1. Введите команду plot или выберите пункт «Печать» в меню «Файл».
2. В появившемся окне диалога выберите нужный принтер или виртуальный плоттер, например, «DWG To PDF.pc3». Если вы печатаете на бумаге, выберите физический принтер.
3. Перейдите к настройкам масштабирования. Здесь важно выбрать опцию «Масштаб», которая позволяет уменьшить или увеличить изображение для печати. Для разделения чертежа можно использовать масштаб, который подгоняет его под формат листа.
5. После настройки параметров нажмите на кнопку «Предпросмотр» для проверки распределения изображения. Если результат вас устраивает, подтвердите печать.
6. Система автоматически разделит чертеж на несколько файлов или страниц, что позволит вам распечатать его по частям.
Важно учитывать, что для корректной работы с командой «Плоттер» необходимо заранее настроить правильные размеры листов и масштаб чертежа. Также не забывайте проверять качество линий и объектов, чтобы они были четкими и хорошо видимыми на каждой странице.

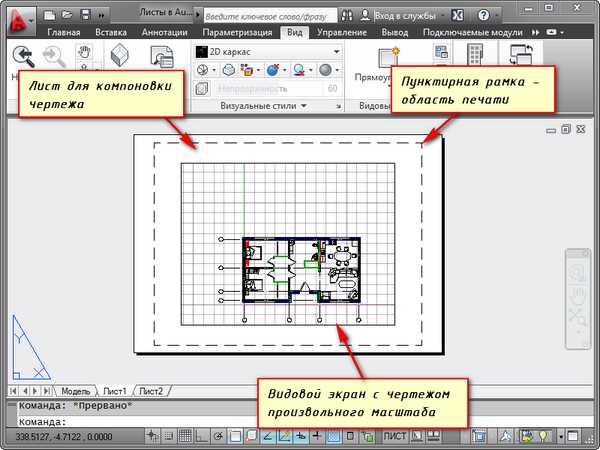

Создание нескольких видовых экранов для разных участков
Шаги для создания видовых экранов:

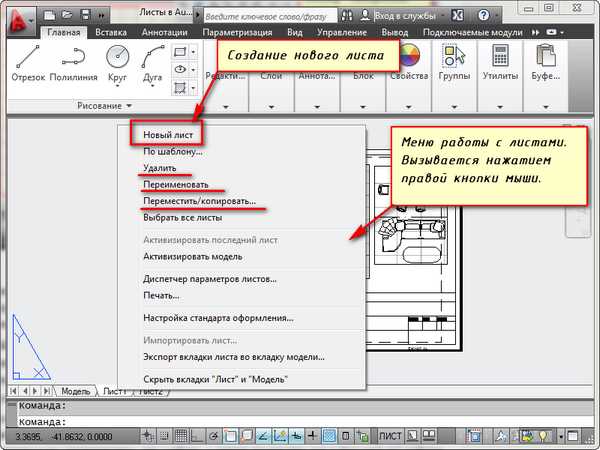

- Перейдите на вкладку Layout и создайте новый лист или выберите уже существующий.
- Используйте команду MV или кнопку Viewport на панели инструментов для вставки видового экрана.
- Щелкните и перетащите мышью, чтобы задать размеры первого видового экрана. Это будет область, в которой отображается часть чертежа.
- Для изменения масштаба изображения в выбранной области используйте команду ZOOM или установите масштаб вручную через свойства видового экрана.
Чтобы работать с несколькими участками на одном листе:
- Добавьте несколько видовых экранов с разными размерами и расположением на листе.
- Каждый viewport можно настроить с разным масштабом, в зависимости от того, какой участок чертежа отображается.
- Переключение между видовыми экранами осуществляется через Viewport Controls в правом нижнем углу.
Для удобства работы можно воспользоваться слоем Viewport Layer, чтобы скрывать или показывать видовые экраны. Также полезно использовать рамки, чтобы четко разграничить участки, что особенно важно для чертежей с большими размерами.
Применение масштаба и ориентации для каждого листа
Для правильного разделения чертежа на несколько листов в AutoCAD необходимо учитывать масштаб и ориентацию каждого листа, чтобы избежать искажений и обеспечить точную передачу всех деталей. Выбор масштаба и ориентации зависит от размера объекта и назначения чертежа. Это позволяет сохранить читаемость и точность при печати или презентации чертежа.
Масштаб должен быть выбран с учетом размеров объекта, так как слишком крупный или мелкий масштаб может привести к потере деталей. Для этого в AutoCAD при создании нового листа можно установить масштаб в параметрах «Параметры печати». Часто используется масштаб 1:1 для крупных объектов и уменьшенные масштабы, например 1:2, 1:5 или 1:10 для деталей, которые должны быть более читаемыми на листе.
Ориентация листа играет важную роль в удобстве отображения чертежа. Для стандартных чертежей лучше использовать альбомную ориентацию для длинных объектов или детализированных планов. Вертикальная ориентация подходит для чертежей зданий и сооружений, если они вмещаются по высоте на одном листе. Для правильного размещения объекта на листе в AutoCAD следует воспользоваться инструментами «Поля» и «Отображение», чтобы точно подогнать чертеж под выбранный формат.
При разделении сложных чертежей на несколько листов стоит также учитывать ограничения по размеру бумаги. Например, формат A1 позволяет разместить большие детали, но для более мелких частей можно использовать формат A3 или A2. Это поможет не только упростить восприятие, но и предотвратить потерю информации при печати.
Важно помнить, что при использовании нескольких листов для одного объекта необходимо обеспечить последовательность масштабов и ориентаций, чтобы чертеж был логично организован и не возникало путаницы при его интерпретации.
Экспорт чертежа на несколько листов в формат PDF
Для экспорта чертежа на несколько листов в формате PDF в AutoCAD, необходимо правильно настроить параметры печати и разбиения на страницы. Это позволит корректно отразить весь чертеж, если он выходит за пределы одного листа.
1. Откройте чертеж в AutoCAD и подготовьте его для печати, выбрав соответствующий формат бумаги. Важно, чтобы размер бумаги соответствовал конечному результату. В настройках принтера выберите опцию «Печать на нескольких листах» (Plot to multiple sheets), чтобы AutoCAD автоматически разделил ваш чертеж на несколько листов PDF.
2. Перейдите в диалоговое окно «Печать» (Plot), затем выберите «PDF» в качестве принтера. Убедитесь, что выбран правильный принтер PDF, такой как «DWG to PDF.pc3» или сторонний, если он используется.
3. В разделе «Настройки листа» (Page Setup), настройте параметры печати: выберите необходимый размер бумаги и ориентацию (альбомную или книжную). Важно, чтобы эти параметры точно соответствовали масштабированию чертежа.
4. В разделе «Масштаб» (Scale), установите значение 1:1 для точности. В случае, если чертеж не помещается на одном листе, AutoCAD автоматически предложит опцию разбить его на несколько листов.
5. В диалоговом окне печати убедитесь, что выбрана опция «Множество листов» (Tile) для формирования нескольких страниц PDF. Эта настройка позволяет разбить изображение на несколько листов в соответствии с заданным масштабом и размером.
6. После выбора опций, нажмите на «Печать» (Plot), и в появившемся окне сохранения файла выберите место для сохранения PDF-документа. AutoCAD создаст несколько страниц PDF в соответствии с разбивкой чертежа.
7. Откройте полученный файл PDF для проверки. Если необходимо, используйте PDF-редактор для дальнейшего внесения изменений, таких как корректировка масштаба или добавление аннотаций.
Проверка размеров и выравнивания перед печатью
Перед тем как разделить чертеж на несколько листов в AutoCAD, важно убедиться, что размеры и выравнивание элементов соответствуют требуемым стандартам. Проверьте масштаб, чтобы он соответствовал нужному уровню детализации. Для этого используйте команду «Задать масштаб» в настройках печати, выбирая подходящий масштаб для каждого листа.
Обратите внимание на положение объектов на чертеже. Используйте команду «Проверить размеры» для проверки реальных размеров объектов в чертеже. Если элементы чертежа выходят за пределы выбранного листа, отредактируйте его размер или расположение. Разделение чертежа на несколько листов требует точного выравнивания, чтобы не было искажений в конечной печати.
Выравнивание объектов важно, особенно если чертеж содержит несколько блоков. Убедитесь, что они находятся в нужной позиции относительно друг друга. Для этого применяйте инструменты «Выравнивание» и «Сдвиг». Настройте рабочие области так, чтобы при печати не возникло проблем с пересечением объектов или выходом их за пределы страницы.
Не забудьте проверить, что размеры и линии чертежа отображаются корректно при печати. Используйте предварительный просмотр перед финальной печатью, чтобы избежать ошибок. Проверьте настройки качества печати и ориентацию листов. Если чертеж слишком велик для одного листа, разделите его так, чтобы элементы, расположенные на нескольких страницах, точно совпадали при склеивании.
Вопрос-ответ:
Как разделить большой чертеж в Автокаде на несколько листов для печати?
Для разделения чертежа в Автокаде на несколько листов, вам нужно использовать инструмент «Панель печати». В этом инструменте выбирается формат бумаги, а затем с помощью функции «Плитка» (tiling) можно разделить чертеж на несколько листов, которые будут напечатаны по частям. Важно точно настроить масштабы и отступы, чтобы элементы чертежа не выходили за пределы листа и все было корректно отображено при печати.
Можно ли задать точное количество листов, на которые будет разделен чертеж в Автокаде?
Да, в Автокаде можно настроить количество листов при разделении чертежа. Для этого в панели печати выбираете нужный формат листа и активируете опцию «Плитка». Здесь можно задать, например, количество листов по вертикали и горизонтали. Автокад сам автоматически определит, как лучше всего распределить элементы чертежа по выбранному количеству листов, сохраняя пропорции и масштаб.
Что делать, если части чертежа не помещаются на выбранные листы при разделении в Автокаде?
Если части чертежа не помещаются на выбранные листы, можно изменить масштаб чертежа или формат листа. Также можно настроить параметры печати, такие как увеличение/уменьшение масштаба, чтобы больше элементов помещались на одном листе. Еще одним вариантом является редактирование области вывода чертежа, чтобы разместить только ключевые элементы, нужные для печати, на доступном пространстве.
Как сделать так, чтобы каждый лист в Автокаде имел свой отдельный номер?
Для автоматической нумерации листов в Автокаде можно использовать текстовые блоки или аннотации с переменной, которая будет обновляться на каждом листе. Один из способов — использовать настройку «Sheet Set» (набор листов), которая позволяет управлять листами и их номерами, автоматически добавляя номера на каждый лист в зависимости от порядка. Это поможет избежать ошибок и упростит процесс печати многослойных чертежей.
