Что такое spds для autocad

СПДС (Система проектной документации для строительства) – это отраслевое расширение для AutoCAD, предназначенное для автоматизации выпуска строительной документации в соответствии с российскими стандартами. Модуль SPDS включает инструменты для оформления чертежей, соответствующих требованиям ГОСТ и СП, что особенно актуально для архитекторов, проектировщиков и инженеров в строительной отрасли.

Основное преимущество SPDS – наличие специализированных объектов: штампов, рамок, условных обозначений, элементов инженерных сетей. Эти элементы не просто графические, они обладают параметрическими свойствами и автоматически адаптируются под изменения в проекте. Например, при изменении длины трубопровода, обновляется и спецификация. Такой подход минимизирует количество ошибок и ускоряет оформление чертежей.

Работа с SPDS требует понимания структуры документации и умения использовать встроенные команды: «Вставить условное обозначение», «Создать спецификацию», «Применить ГОСТ-оформление». Эти инструменты позволяют выполнять рутинные операции быстрее и в строгом соответствии с нормативами. Интерфейс дополнения органично встроен в ленту AutoCAD, поэтому освоение происходит без лишних временных затрат.

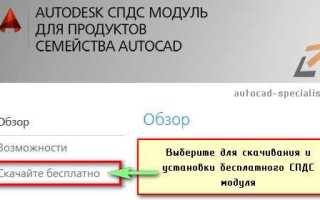

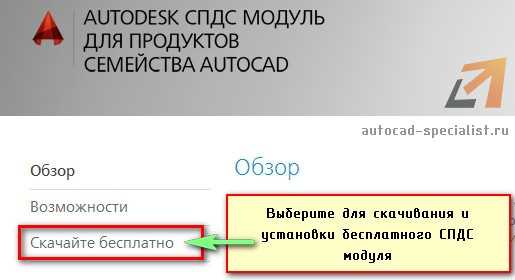

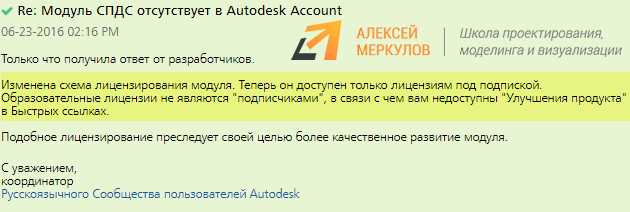

Для корректной работы SPDS в AutoCAD необходимо убедиться в совместимости версии модуля с установленной версией программы. Рекомендуется использовать официальные надстройки от Autodesk или сертифицированных разработчиков, таких как «Нанософт» или «CSoft». Это гарантирует полную интеграцию и актуальность нормативной базы.

Как включить модуль СПДС в AutoCAD и проверить его установку

Для работы с модулем СПДС в AutoCAD необходимо убедиться, что он установлен и активирован. Если модуль не включён, функции оформления по стандартам СПДС будут недоступны.

1. Откройте AutoCAD и введите команду _OPTIONS в командной строке.
2. Перейдите на вкладку Файлы и раскройте пункт Подключаемые модули.
3. Проверьте наличие строки с указанием модуля «СПДС GraphiCS» или аналогичного наименования. Если строки нет – модуль не установлен.
4. Закройте окно настроек и введите команду _SPDSSETUP для вызова интерфейса настройки СПДС. Если команда не распознана – модуль отключён или отсутствует.

Если модуль установлен, но не активен:

• Откройте меню Добавить-удалить компоненты через установщик AutoCAD.
• Отметьте пункт СПДС GraphiCS или AutoCAD SPDS Extension.
• Завершите изменение конфигурации и перезапустите AutoCAD.

Дополнительно проверьте наличие вкладки СПДС на ленте интерфейса. Если вкладка отсутствует:

• Введите _CUI и проверьте, подключена ли панель СПДС.
• Если панели нет в списке, добавьте её вручную через редактор интерфейса.

После выполнения всех действий модуль будет доступен, а команды СПДС – активны в командной строке и на ленте.

Какие ГОСТ используются в СПДС и где их найти в интерфейсе

СПДС в AutoCAD реализует требования отечественных стандартов оформления проектной документации. Основу составляют следующие ГОСТ:

• ГОСТ 21.101 – основные требования к проектной и рабочей документации;
• ГОСТ 21.110 – условные графические обозначения элементов зданий и сооружений;
• ГОСТ 21.501 – правила оформления архитектурно-строительных чертежей;
• ГОСТ 21.602 – оформление схем водоснабжения и канализации;
• ГОСТ 21.608 – правила оформления электроосвещения и силового электрооборудования;
• ГОСТ 2.301–2.306 – элементы Единой системы конструкторской документации, применяемые при оформлении чертежей.

Все эти стандарты реализованы через функции и стили, встроенные в модуль СПДС GraphiCS. Чтобы их использовать, перейдите на вкладку СПДС в верхнем меню AutoCAD. В этой вкладке сгруппированы панели с инструментами, соответствующими конкретным ГОСТ:

• Размеры – применяют ГОСТ 2.307 и ГОСТ 21.101. Размерные стили уже настроены с нужными отступами, стрелками и шрифтами.
• Обозначения – содержит условные графические обозначения по ГОСТ 21.110, включая символы инженерных систем.
• Схемы – набор готовых блоков и линий, оформленных по ГОСТ 21.602, 21.608 и другим отраслевым стандартам.
• Оформление – включает рамки, штампы, основные надписи и спецификации по ГОСТ 21.101 и 21.501.

Для детального просмотра настроек и соответствия ГОСТ, откройте окно Диспетчер стилей СПДС через кнопку «Управление стилями». Здесь можно изменить параметры оформления или создать собственный стиль, соблюдающий нужные стандарты. При необходимости можно указать конкретный ГОСТ вручную в поле описания стиля.

Дополнительно, актуальные тексты ГОСТ можно найти на официальных ресурсах: docs.cntd.ru и gost.ru, что удобно при проверке соответствия проекта нормативам.

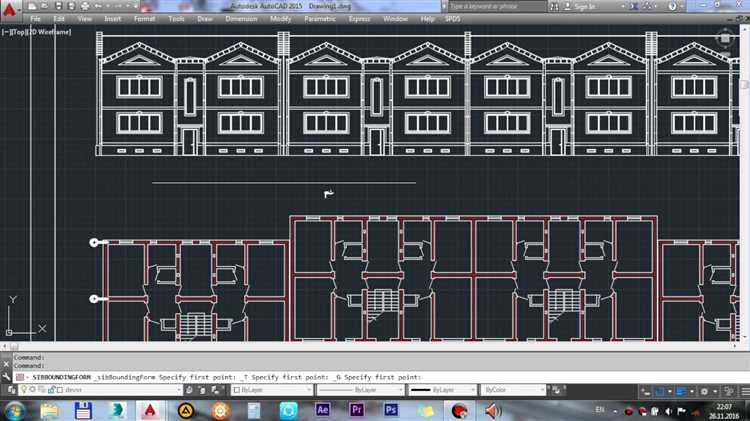

Как создать чертёж по СПДС с нуля: пошаговая последовательность

Для корректной работы со стандартом СПДС в AutoCAD требуется модуль «AutoCAD SPDS» или его интеграция через профиль САПР. Ниже приведена чёткая последовательность действий для создания чертежа по требованиям СПДС.

1. Откройте AutoCAD и активируйте профиль «AutoCAD SPDS». Это можно сделать через меню «Параметры» – вкладка «Профили».
2. Создайте новый чертёж на основе шаблона СПДС. Выберите файл с расширением .dwt, содержащий стандартизированные стили, например, «SPDS_GOST.dwt».
3. Задайте параметры листа. Включите команду PageSetup, выберите формат (А3, А2 и т.д.), ориентацию, плоттер и настроенный стиль печати по ГОСТ.
4. Вставьте рамку и основную надпись через вкладку «СПДС» – «Рамки и штампы». Укажите формат листа, ГОСТ, масштаб. Система автоматически установит слои и аннотационные параметры.
5. Установите нужный масштаб чертежа. Используйте команду Масштаб вида СПДС, чтобы единицы модели соответствовали выбранному масштабу оформления.
6. Создайте архитектурные или конструктивные элементы с помощью инструментов СПДС: стены, окна, двери, оси, разрезы. Все элементы автоматически размещаются на соответствующих слоях.
7. Добавьте выносные элементы: размерные линии, обозначения, позиции. Используйте панели «Размеры СПДС» и «Обозначения СПДС», чтобы избежать ручной настройки стилей.
8. Проверьте соответствие оформления ГОСТ: толщины линий, шрифты, выноски, масштабы. При необходимости используйте команду Проверка СПДС.
9. Заполните штамп. Щёлкните по основной надписи, выберите «Заполнить данные» и введите информацию: название проекта, стадия, исполнители, дата.
10. Сохраните чертёж в формате .dwg и создайте PDF-файл через «Печать» с установленными параметрами СПДС. Это обеспечит соответствие выходных данных требованиям стандарта.

Использование встроенных объектов СПДС: оси, марки, размеры

В AutoCAD с установленным модулем СПДС встроенные объекты обеспечивают автоматизацию оформления чертежей. Оси, марки и размеры создаются с учетом стандартов ГОСТ, что исключает необходимость ручной корректировки стилей.

Оси обозначаются специальным инструментом «Ось». При вставке автоматически формируются пересечения с нумерацией в алфавитном и цифровом форматах. При перемещении или удалении одной из осей нумерация пересчитывается. Рекомендуется использовать команду «Ось» в сочетании с сеткой, чтобы избежать смещения координатной базы. Допустимо задание шага и длины линии по умолчанию через параметры объекта.

Марки создаются через команду «Марка позиции». После вставки они связываются с объектами, например, блоками или сборочными единицами. Автоматическая генерация спецификационных данных доступна при включенной связи с атрибутами. Обновление марки производится через двойной щелчок или через палитру свойств. При копировании объекта марка дублируется с новым номером, если активна опция автонумерации.

Размеры в СПДС создаются инструментами линейного, углового и радиусного измерения. В отличие от стандартного AutoCAD, СПДС-размеры сразу имеют необходимый стиль, отвечающий ГОСТ 2.307. При изменении геометрии объекта, к которому привязан размер, числовое значение обновляется. Рекомендуется активировать привязку к точкам привязки объектов для точного размещения размерных линий. Допускается настройка интервалов, выносок, стрелок и текста непосредственно в свойствах размерного объекта.

Все объекты СПДС поддерживают интеллектуальное поведение: при перемещении, удалении или копировании связанных элементов изменяются автоматически, что снижает вероятность ошибок. Для оптимальной работы следует избегать их редактирования как обычных графических примитивов и использовать только встроенные инструменты.

Настройка стилей оформления в СПДС под конкретные требования

Для начала необходимо открыть панель «Менеджер стилей оформления СПДС». Это делается через вкладку «СПДС» → «Стиль оформления». В появившемся окне доступен перечень всех активных стилей, включая оформление размеров, выносок, штриховки, осей и марок.

Чтобы создать новый стиль под специфику проекта, используйте кнопку «Создать на основе». Назовите стиль, выберите базовый шаблон и приступайте к редактированию параметров. Например, для изменения параметров выносок задайте тип стрелки, длину полки и выравнивание текста относительно линии выноски. Для размеров – формат единиц, точность, положение текста и допуски.

В разделе настройки шрифта укажите конкретный ГОСТ-шрифт, например, «GOST Type A» с высотой 2.5 мм для текстов размеров и 5 мм для заголовков. Для линий задаются вес, тип и цвет по слоям. Например, осевые линии – 0.25 мм, пунктир, серый цвет. Границы помещений – 0.5 мм, сплошная линия, черный цвет.

Особое внимание уделяется слоям. В стилях задается привязка каждого элемента к определенному слою. Например, размеры – слой «SPDS_Dim», текст – «SPDS_Text», маркеры – «SPDS_Marks». Это упрощает контроль отображения при печати и экспорте.

После настройки все стили сохраняются в шаблон .dwt, который используется как основа для всех чертежей проекта. Это гарантирует единое оформление и исключает необходимость повторной настройки. Для экспорта стиля в другие проекты используйте кнопку «Экспорт стиля» и сохраните его в формате .xml.

Автоматизация оформления чертежей с помощью СПДС-инструментов

СПДС-инструменты в AutoCAD позволяют значительно ускорить и упростить процесс оформления чертежей, обеспечивая высокую точность и соблюдение стандартов. Основная задача таких инструментов – автоматизировать рутинные операции, такие как создание оформления, нанесение размеров, подготовка титульных листов и другие этапы. Это способствует экономии времени и снижению вероятности ошибок.

Одним из ключевых преимуществ использования СПДС является возможность работы с шаблонами оформления. Создавая единые шаблоны для различных типов чертежей, можно заранее настроить все необходимые элементы оформления, включая шрифты, размеры, линии, штриховки и аннотации. Благодаря этому, при создании нового чертежа достаточно просто применить готовый шаблон, что исключает необходимость вручную настраивать каждый элемент оформления.

СПДС-инструменты также включают автоматическое нанесение размеров. Программное обеспечение анализирует геометрию объекта и автоматически размещает размеры с учетом выбранных стандартов. Это позволяет избежать ошибок при ручном вводе данных и ускоряет работу по оформлению чертежа. Для более точной настройки можно использовать параметры, такие как интервалы между размерами, стиль линий и шрифтов, что помогает достичь требуемой визуальной ясности.

Важной частью автоматизации является работа с титульными листами и таблицами. В AutoCAD можно настроить автоматическое добавление титульных листов с заранее заданными данными: наименованием проекта, заказчиком, датой и другими важными сведениями. С помощью СПДС-инструментов также можно интегрировать таблицы, такие как ведомости материалов или спецификации, которые обновляются автоматически при изменении данных в чертеже.

Кроме того, СПДС-инструменты позволяют применять стандартизированные аннотации и обозначения, что ускоряет процесс создания чертежей, а также гарантирует соответствие профессиональным стандартам и нормативам. Это особенно важно при работе в командных проектах, где важно поддерживать единообразие оформления.

Использование СПДС-инструментов в AutoCAD также включает в себя возможности для интеграции с другими системами, такими как базы данных, что позволяет синхронизировать информацию между различными приложениями и платформами, а также автоматизировать процесс обмена данными и отслеживания изменений.

Экспорт и печать чертежей СПДС с соблюдением требований ГОСТ

Для правильного экспорта и печати чертежей СПДС в AutoCAD с соблюдением требований ГОСТ важно учитывать несколько ключевых аспектов. Прежде всего, нужно настроить параметры печати в соответствии с установленными стандартами, чтобы чертежи соответствовали официальным нормам и требованиям.

Основным документом, регламентирующим правила оформления чертежей, является ГОСТ 2.104-2013, который предписывает требования к размерам, масштабу, шрифтам и расположению элементов на чертеже. При экспорте чертежей в формат PDF для дальнейшей печати важно убедиться, что размеры листов соответствуют ГОСТ 6.30-89, а также соблюдать правильный масштаб, который указан в проектной документации.

Перед экспортом необходимо проверить настройки плотности и качества линии, чтобы они соответствовали ГОСТ 2.301-68. Линии должны быть четкими и правильно обозначенными в зависимости от их назначения (основные, штриховые, вспомогательные). Ошибки в этих параметрах могут привести к неправильной интерпретации чертежа при печати.

При печати важно следить за ориентацией листа (книжная или альбомная), которая также прописана в ГОСТ 2.104. Все элементы чертежа должны быть выведены на странице так, чтобы не выходить за пределы поля, что обычно составляет 10-20 мм от края листа. Для экспорта в PDF нужно настроить поля документа, чтобы они соответствовали этому требованию.

Использование форматов файлов, таких как PDF, позволяет сохранить все параметры чертежа, включая шрифты, линии и размеры, что существенно упрощает процесс печати, особенно при удаленном печатании или передаче документа. Однако важно помнить, что PDF-файл должен быть настроен с учетом точности, предусмотренной ГОСТ, и проверен на корректность всех элементов перед отправкой на печать.

Вопрос-ответ:

Что такое SPDS в AutoCAD?

SPDS (Система проектной документации строительных систем) — это набор стандартов, инструментов и методов, которые используются в AutoCAD для создания и оформления проектной документации в строительной отрасли. SPDS позволяет интегрировать различные виды проектных документов, таких как планы, разрезы и схемы, в единую систему, что упрощает их дальнейшую обработку и согласование.

Как настроить SPDS в AutoCAD для работы с проектной документацией?

Для настройки SPDS в AutoCAD необходимо настроить рабочее окружение, которое включает в себя шаблоны чертежей, блоки и стили оформления. Для этого важно подключить соответствующие стандарты и шаблоны проектной документации, выбрать подходящие форматы и размеры листов, а также настроить параметры печати. Важно также ознакомится с требованиями законодательства и стандартов, действующих в вашей стране или регионе, чтобы обеспечить правильность оформления документов.

Какие преимущества использования SPDS в AutoCAD для проектировщика?

Использование SPDS в AutoCAD дает проектировщикам возможность ускорить процесс создания и оформления документации. Это связано с автоматизацией оформления и стандартизацией чертежей, что значительно снижает количество ошибок и улучшает качество работы. Кроме того, SPDS позволяет легко обмениваться данными с коллегами и заказчиками, так как все документы хранятся в единой системе, а форматирование и структура сохраняются в соответствии с нормативами.

Что нужно учитывать при работе с SPDS в AutoCAD, чтобы избежать ошибок?

При работе с SPDS в AutoCAD необходимо уделить внимание нескольким аспектам: во-первых, правильному выбору шаблонов и стилей для документации; во-вторых, соблюдению требований стандарта оформления проектных документов, что касается размеров, масштаба и шрифтов; в-третьих, регулярному обновлению используемых шаблонов, чтобы они соответствовали актуальным нормативам. Важно также правильно организовывать рабочие файлы и следить за их совместимостью с другими системами, чтобы избежать потери данных или неправильно отображаемых элементов.
