Одной из характерных особенностей AutoCAD является автоматическая вставка объектов как блоков. Это явление связано с оптимизацией работы с проектами и эффективным управлением данными. Блоки в AutoCAD используются для группировки объектов, что упрощает редактирование и повторное использование элементов чертежей. Однако, эта особенность может вызывать вопросы у пользователей, особенно при работе с несколькими объектами или в случае, если не все элементы должны быть объединены в один блок.
Основная причина, по которой AutoCAD вставляет объекты как блоки, заключается в экономии ресурсов. При вставке объекта как блока, программа создает ссылку на один экземпляр элемента в памяти, что позволяет избежать дублирования данных. Это особенно важно в крупных чертежах, где используется множество одинаковых объектов, таких как окна, двери или другие стандартные элементы. В результате файл становится меньше по размеру, а производительность системы повышается.
Кроме того, использование блоков улучшает управление изменениями. Когда объект вставлен как блок, все его копии на чертеже будут автоматически обновляться при изменении исходного блока. Это ускоряет процесс внесения изменений, так как не нужно редактировать каждый элемент вручную. Для работы с блоками существуют специальные инструменты, такие как REFEDIT, которые позволяют изменять блоки на уровне экземпляра, не нарушая структуру чертежа.
Тем не менее, вставка объектов как блоков может быть неудобной в некоторых случаях. Если требуется редактировать элементы отдельно, можно использовать команду Explode, которая позволяет разобрать блок на составляющие его объекты. Важно помнить, что после разбиения блока, элементы потеряют свою связь и не будут автоматически обновляться при изменении исходного блока.
Причины использования блоков для вставки объектов в AutoCAD
В AutoCAD блоки используются для объединения объектов в единое целое, что упрощает работу с проектами. Основная причина их применения – экономия времени при повторном использовании одинаковых элементов. Например, если в проекте несколько одинаковых дверей или окон, можно создать блок и вставить его в нужные места, вместо того чтобы каждый раз рисовать элементы заново.
Блоки облегчают управление данными, так как при изменении одного блока автоматически обновляются все его экземпляры в проекте. Это особенно важно при внесении изменений в чертеж, когда необходимо синхронизировать множество одинаковых объектов без потери времени.
Кроме того, блоки позволяют снизить размер файла за счет использования общего набора данных для нескольких объектов. Это делает проект более компактным и ускоряет его загрузку и обработку, что критично при работе с крупными чертежами и проектами.
Использование блоков в AutoCAD упрощает организацию чертежей. Они могут быть названы и каталогизированы, что облегчает поиск и управление элементами, особенно если проект состоит из большого числа однотипных объектов.
Для сложных объектов можно создать динамичные блоки, которые изменяются в зависимости от параметров (например, изменяется размер или ориентация). Это повышает гибкость работы с проектами, позволяя быстро адаптировать элементы под разные условия, сохраняя при этом единый стиль и структуру проекта.
Кроме того, блоки помогают предотвратить ошибки. При использовании одного и того же объекта в разных частях чертежа все экземпляры будут идентичными, что уменьшает вероятность появления несоответствий между различными частями проекта.

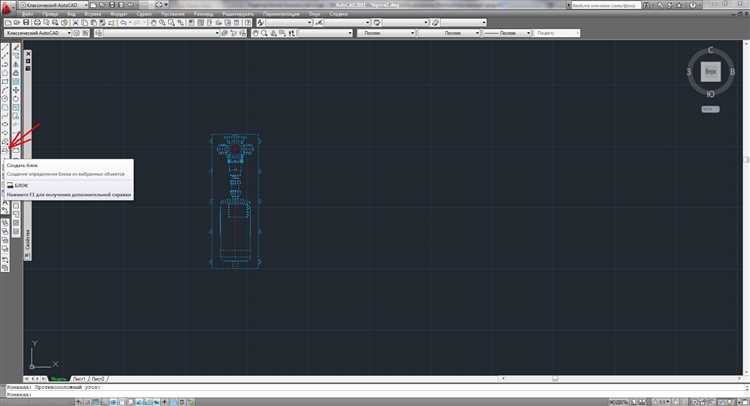

Как AutoCAD автоматически создает блоки при вставке объектов
При вставке объектов в AutoCAD программа часто создает их как блоки. Это происходит по нескольким причинам, связанным с улучшением организации данных и оптимизацией работы. Рассмотрим, как и почему это происходит.
Когда вы вставляете внешний объект (например, чертеж или рисунок), AutoCAD автоматически превращает его в блок. Это делается для удобства работы с многократным использованием объектов и для повышения производительности. Блоки позволяют значительно уменьшить количество данных, передаваемых между файлами, что упрощает работу с большими проектами.
Процесс создания блока в AutoCAD происходит следующим образом:
- Вставка объекта: При вставке в чертеж нового объекта, например, элемента стандартной библиотеки или внешнего файла, AutoCAD автоматически идентифицирует его как отдельный блок, если он состоит из нескольких объектов или элементов.
- Группировка объектов: Все элементы, составляющие объект, группируются в единый блок. Это облегчает редактирование и изменение всех элементов сразу.
- Интернализация: Объект получает уникальный блоковый идентификатор, который используется для ссылок на его данные в проекте.
В результате, когда такой объект вставляется в проект, AutoCAD воспринимает его как единое целое, что позволяет:
- Сохранять данные в компактном виде, не дублируя информацию о каждом элементе;
- Управлять объектами как едиными блоками, изменяя их параметры или позицию в чертеже;
- Оптимизировать работу с файлами, уменьшая их размер и повышая скорость обработки.

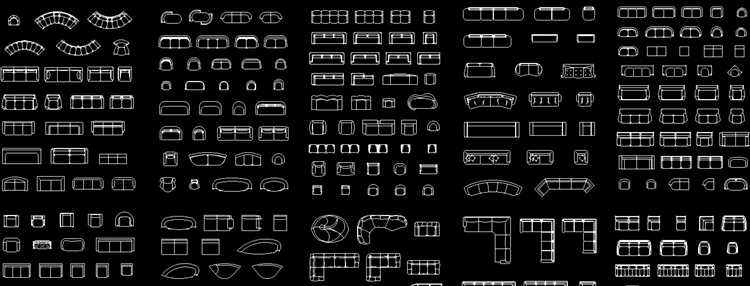

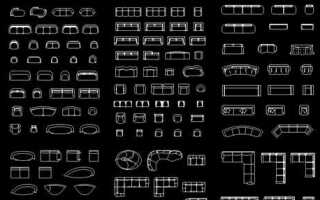

Кроме того, AutoCAD может автоматически вставлять блоки для упрощения вставки стандартных объектов, таких как двери, окна или мебель. Это ускоряет процесс проектирования и уменьшает вероятность ошибок, поскольку использование блоков ограничивает возможность случайных изменений в сложных объектах.
Таким образом, автоматическое создание блоков при вставке объектов в AutoCAD – это важный механизм для улучшения производительности, организации данных и удобства работы с проектами различной сложности.
Преимущества вставки объектов как блоков в AutoCAD
Блоки позволяют организовывать элементы в логичные группы, что упрощает редактирование и масштабирование. При изменении одного блока автоматически обновляются все его экземпляры на чертеже, что исключает необходимость повторных правок для каждого объекта отдельно. Это особенно удобно при работе с крупными проектами, где требуется внесение массовых изменений.
Использование блоков также способствует улучшению производительности AutoCAD. Блоки занимают меньше места в памяти по сравнению с обычными объектами, что ускоряет загрузку и обработку чертежей. Это имеет значение при работе с большими проектами или при ограниченных системных ресурсах.
Кроме того, блоки значительно упрощают управление аттрибутами. Добавление аттрибутов к блокам позволяет автоматически сохранять и редактировать данные, такие как размеры, количество или другие характеристики, что делает работу с проектами более структурированной и легкой для анализа.
Не менее важным аспектом является возможность вставки блоков из внешних файлов и их использование в различных проектах. Это экономит время при работе с повторяющимися элементами, такими как окна, двери, мебель и другие стандартные объекты. Блоки могут быть созданы и сохранены в библиотеках, что облегчает доступ к ним в будущем.
Использование блоков также способствует улучшению совместной работы. При обмене чертежами между различными специалистами блоки обеспечивают унифицированное представление объектов и их характеристик, исключая недоразумения и ошибки, которые могут возникнуть из-за нестандартных объектов или различий в интерпретации данных.
Как избежать создания блоков при вставке объектов в AutoCAD
AutoCAD часто вставляет объекты как блоки для удобства работы, но это может не всегда соответствовать вашим потребностям. Чтобы избежать этого, важно понимать, какие настройки и подходы влияют на процесс вставки объектов.

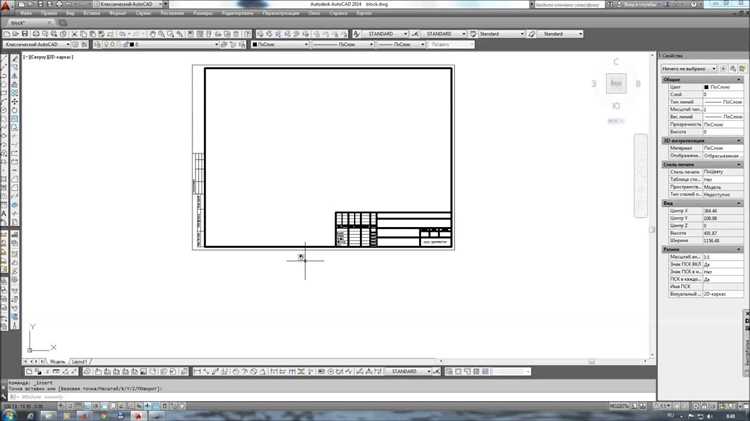

1. Использование команды INSERT с отключенной опцией «Блок»
При вставке объектов с помощью команды INSERT, по умолчанию объект может быть вставлен как блок. Для этого нужно отключить параметр «Блок» в диалоговом окне вставки. Вместо блока объект будет вставлен как обычный элемент чертежа, что обеспечит больше гибкости в редактировании.
2. Использование команды ATTACH
Для вставки объектов в виде внешних ссылок (например, DWG или DGN) используйте команду ATTACH. Это позволяет вставлять элементы без превращения их в блоки, сохраняя связи с внешними файлами. В этом случае объекты остаются независимыми и не образуют блоки в чертеже.
3. Настройки системных переменных
Системные переменные в AutoCAD, такие как BCOUNT и BLOCKEDITOR, влияют на то, как объекты вставляются и обрабатываются. Чтобы избежать автоматического создания блоков, можно изменить эти переменные. Для этого откройте командную строку и введите нужные значения, которые изменят поведение программы.
4. Использование экспорта вместо вставки
Если необходимо вставить объект из другого чертежа, рассмотрите вариант экспорта элементов в отдельные файлы, а затем их импорт в нужное место без создания блоков. Это позволяет обрабатывать объекты как независимые элементы, а не как блоки с зависимостями.
5. Редактирование шаблонов
В случае использования часто повторяющихся объектов, вы можете настроить шаблоны так, чтобы вставка происходила без создания блоков. Это поможет избежать непреднамеренного превращения элементов в блоки, что может затруднить их дальнейшее редактирование.
6. Отключение автоматической вставки блоков
В меню параметров можно отключить автоматическую вставку блоков при загрузке объектов, что избавит вас от необходимости вручную удалять лишние блоки из чертежей.
Решение проблем с редактированием объектов, вставленных как блоки
Если AutoCAD вставляет объекты как блоки, это может вызвать сложности при их редактировании. Причины таких проблем могут быть разными, от неправильных настроек программы до особенностей блоков. Чтобы устранить эти проблемы, важно учитывать несколько ключевых моментов.
1. Использование команды «Редактировать блок» позволяет редактировать содержимое блока без необходимости его удаления и пересоздания. Выберите блок, затем воспользуйтесь командой BEDIT для входа в режим редактирования. После внесения изменений, сохраните блок и обновите его на чертеже.
2. Если блок вставляется с привязками и внешними ссылками, это может усложнить его редактирование. Убедитесь, что все внешние ссылки правильно подключены и что привязки не мешают изменению размеров или других параметров объекта. В случае возникновения проблем можно использовать команду REFEDIT, которая позволяет изменять объекты внешних ссылок в контексте чертежа.
3. Важно проверить, не использован ли параметр «Сохранить с атрибутами». Если атрибуты блока установлены неверно или данные атрибутов изменяются при каждом редактировании, это может повлиять на корректность редактирования. Изменить или удалить атрибуты можно с помощью команды ATTEDIT.
4. В случае, если блоки содержат сложные геометрические элементы, их редактирование может быть затруднено из-за объема данных. В таком случае стоит попробовать разобрать блок на составляющие с помощью команды EXPLODE, чтобы редактировать элементы индивидуально.
5. Если блок имеет масштаб или ориентацию, которые не соответствуют требованиям, можно изменить его с помощью команды SCALE или ROTATE. Эти команды позволяют быстро привести блок к нужному виду, не прибегая к его полному пересозданию.
6. Проблемы с блоками могут возникать из-за неправильных системных настроек, таких как включение опции «Автоматическое обновление блоков» или «Подключение внешних блоков». Проверьте эти параметры в меню «Настройки» и убедитесь, что они соответствуют вашим требованиям. Иногда стоит отключить автоматические обновления, чтобы избежать ошибок при работе с большими чертежами.
Решение этих проблем требует внимательности к деталям и понимания особенностей работы с блоками в AutoCAD. Следуя этим рекомендациям, можно значительно упростить процесс редактирования объектов, вставленных как блоки, и повысить эффективность работы в программе.
Настройка параметров для управления вставкой объектов в AutoCAD
Для более точного управления вставкой объектов в AutoCAD необходимо настроить параметры, отвечающие за поведение вставки. Эти настройки позволяют уменьшить вероятность ошибок и ускорить процесс работы с чертежами.
Основные параметры, влияющие на вставку объектов:
- Блоки и их вставка: В AutoCAD можно вставлять объекты как блоки, что позволяет сохранить геометрические и атрибутивные данные. Это поведение можно изменить, отключив использование блоков при вставке, если это необходимо для определённых задач. Для этого используется параметр «Insert» в меню «Options» (Параметры).
- Атрибуты блоков: Атрибуты блоков могут быть настроены таким образом, чтобы при вставке они либо запрашивали значения от пользователя, либо получали значения по умолчанию. Это помогает автоматизировать процессы внесения данных в проект. Параметры атрибутов можно найти в настройках блока.
- Привязка к сетке: Важно учитывать, что объект, вставляемый в чертёж, может быть привязан к сетке. Это настройка определяет, как объекты будут вставляться относительно определённых точек привязки. Чтобы включить или отключить привязку, необходимо изменить параметр «Snap Mode» (Режим привязки).
- Обновление блоков: Если в процессе работы требуется часто изменять вставленные блоки, можно настроить обновление блоков в режиме реального времени. Для этого нужно активировать опцию «Automatically Update Blocks» (Автоматическое обновление блоков), что позволит моментально обновлять все экземпляры блока после внесения изменений.
- Уровни масштаба и ориентации: Для вставки объектов с точным масштабом и ориентацией используется настройка «Insertion Scale» (Масштаб вставки). Важно правильно настроить единицы измерения, чтобы объект вставлялся в нужном масштабе.
- Параметры сохранения блоков: Включение опции «Bind» (Привязка) позволяет сохранять блоки в проекте и использовать их в других чертежах. Это особенно полезно, если необходимо повторно использовать блоки из внешних файлов.
Каждая из этих настроек позволяет повысить эффективность работы с объектами и ускорить их вставку в проект. Важно своевременно проверять их значение и корректировать в зависимости от поставленных задач.
Как работать с динамическими блоками для вставки объектов в AutoCAD
Динамические блоки в AutoCAD позволяют создавать многофункциональные элементы, которые изменяют свой вид и характеристики в зависимости от настроек. Это особенно удобно при работе с проектами, где требуются вариативные объекты, такие как двери, окна или мебель. Работать с динамическими блоками можно следующим образом:
1. Для создания динамического блока начните с обычного блока. После того как объект будет готов, откройте его для редактирования и добавьте динамичные параметры с помощью инструментов из панели «Динамические блоки». Это могут быть линейные или угловые параметры, повороты, зеркальные отражения и другие изменения, которые пользователю нужно будет выбирать при вставке блока.
2. Чтобы добавить параметр, используйте команду PARAMETER. Введите команду в строке ввода или выберите необходимый параметр через панель инструментов. Затем нужно указать точку вставки и размер для каждого параметра. Например, можно добавить параметр изменения длины для двери или размера окна.
3. После добавления параметров следует настроить действия, которые будут связаны с этими параметрами. Это делается с помощью команды ACTION. Каждое действие будет связано с конкретным параметром. Например, если параметр – длина, действие будет изменять длину блока. Для этого используйте такие инструменты, как Stretch, Move, Rotate и другие, в зависимости от того, какие изменения предполагается сделать.
4. При вставке динамического блока в чертеж пользователь может выбрать нужные параметры (например, размер или ориентацию) через всплывающее меню, которое появляется при щелчке по блоку. Таким образом, один блок может быть адаптирован под разные ситуации, что существенно сокращает время на создание и модификацию чертежей.
5. Для управления видимостью и свойствами объектов можно использовать параметры видимости. Эти параметры позволяют скрывать или показывать части блока в зависимости от его состояния. Например, можно скрыть детали внутренней структуры, оставив только внешний вид объекта.
6. После завершения настройки блока его можно сохранить в библиотеке, чтобы использовать в других проектах. Для этого сохраните блок в формате .dwg или .dwb, чтобы обеспечить доступность его всех функций в будущем.
Таким образом, динамические блоки значительно упрощают работу с проектами, позволяя создавать универсальные элементы с множеством настроек, которые можно быстро адаптировать к различным условиям и требованиям.
Вопрос-ответ:
Почему AutoCAD вставляет объекты как блоки, а не как отдельные элементы?
AutoCAD вставляет объекты как блоки для упрощения работы с ними. Блоки позволяют объединить несколько объектов в один, что облегчает их копирование, перемещение и редактирование. Вместо того чтобы управлять каждым объектом по отдельности, можно работать с блоком как с одним элементом. Это также помогает сохранять порядок и организованность в проекте, особенно когда нужно вставить несколько одинаковых элементов, например, мебель или оборудование.
Как изменить вставку объекта в AutoCAD, чтобы он не был блоком?
Чтобы вставить объект без использования блока, можно воспользоваться командой «Explode» (Взорвать). Эта команда разрывает блок на отдельные элементы, которые можно редактировать индивидуально. Однако важно помнить, что после разрыва блока, его структура будет утрачена, и элементы вернутся к своему первоначальному состоянию. Этот процесс необратим, поэтому его следует использовать с осторожностью.
Что делать, если мне нужно вставить объект в AutoCAD, но без использования блока, и я не хочу использовать команду Explode?
В случае, если вы хотите вставить объект без использования блока, но не хотите разрывать уже существующий блок, можно создать новый объект в нужной вам позиции и редактировать его отдельно. Для этого используйте команды рисования, такие как «Line», «Circle», «Polyline» и другие, чтобы нарисовать нужные элементы вручную. Однако такой подход может быть менее удобным и потребует больше времени на настройку и управление объектами, особенно в больших проектах.
Почему блоки в AutoCAD полезны при работе с многократными вставками одного и того же объекта?
Блоки в AutoCAD особенно полезны, когда необходимо вставлять один и тот же объект несколько раз в разных местах проекта. Например, если вам нужно часто вставлять одинаковую мебель или элементы освещения, использование блоков позволяет экономить время. Вместо того чтобы каждый раз рисовать объекты заново, вы можете просто вставить блок, что упрощает работу и ускоряет процесс проектирования. Кроме того, изменения, внесенные в блок, автоматически отразятся во всех его копиях, что упрощает управление проектом.
