Износ шкворней на УАЗ Буханка напрямую влияет на управляемость и устойчивость автомобиля. Характерные признаки неисправности – люфт передних колес, стуки при повороте, неравномерный износ резины. При регулярной эксплуатации по бездорожью или с перегрузом срок службы шкворней сокращается до 20–30 тысяч километров.
Для замены потребуется: комплект шкворней с подшипниками и сальниками, динамометрический ключ, съёмник шкворней (или подходящий выколот), съёмник рулевых наконечников, домкрат, опоры, инструмент для разборки ступицы. Перед началом работ важно полностью очистить поворотные кулаки от грязи и ржавчины – это снизит риск повреждения новых деталей при установке.
Видеоинструкция подробно показывает демонтаж шкворней, особенности запрессовки новых деталей и правильную регулировку с помощью регулировочных шайб. Обратите внимание на момент затяжки – он должен составлять 6–8 кгс·м, чтобы обеспечить оптимальный баланс между лёгкостью вращения и отсутствием люфта.
После сборки обязательно выполняется проверка усилия поворота кулака – он должен поворачиваться с усилием 5–7 кг при помощи динамометра, закреплённого на рычаге. Нарушение этого параметра приведёт к ускоренному износу новых компонентов и ухудшению управляемости автомобиля.
Как определить необходимость замены шкворней на УАЗ Буханка
Избыточный люфт в рулевом управлении – основной признак износа шкворней. При раскачивании переднего колеса в горизонтальной плоскости ощущается свободный ход, особенно заметный при выведенных колесах в крайние положения. Проверку следует проводить при поднятом переднем мосте, покачивая колесо руками за 3 и 9 часов.
Неравномерный износ передних шин указывает на деформацию углов установки колес, часто вызванную изношенными шкворнями. Изменение развала и кастора сопровождается усиленным стиранием внешнего или внутреннего края покрышек.
Стуки и хруст при повороте руля на месте или при движении на малой скорости – следствие появления зазоров между шкворнем и втулками. Эти звуки особенно выражены на неровностях и при езде по бездорожью.
Увод автомобиля в сторону на прямом участке дороги может быть вызван неравномерной посадкой шкворней, что нарушает геометрию передней оси. Симптом сохраняется даже после регулировки схождения.
Повышенное усилие на руле при вращении в одну из сторон часто сигнализирует о заклинивании или коррозии шкворня. Это может привести к заеданию при обратном возвращении колес в прямолинейное положение.
Пыльники с видимыми повреждениями или утечкой смазки – косвенный признак возможного износа. Потеря герметичности ускоряет абразивный износ шкворневой пары, особенно при частом движении по пыльным дорогам или воде.
Регулярный визуальный осмотр и проверка на подъемнике позволяют выявить проблему до разрушения шкворня, что критично для безопасности.
Какие инструменты и запчасти нужны для замены шкворней
Для демонтажа и установки шкворней на УАЗ Буханка потребуется набор ключей: накидные и рожковые ключи на 12, 14, 17, 19 и 22 мм. Обязателен мощный вороток с удлинителем и головками соответствующих размеров. Без шарнирного съемника рулевых тяг и кувалды весом не менее 2 кг снять шкворень практически невозможно. Понадобится также монтажка длиной не менее 50 см и молоток для точных ударов.
Из специализированных инструментов необходим съемник шкворней или пресс, если шкворень сильно закис. Без них придется прибегать к выпрессовке через оправку и тиски. Также стоит подготовить штангенциркуль для замера выступания шкворня и зазора в подшипнике.

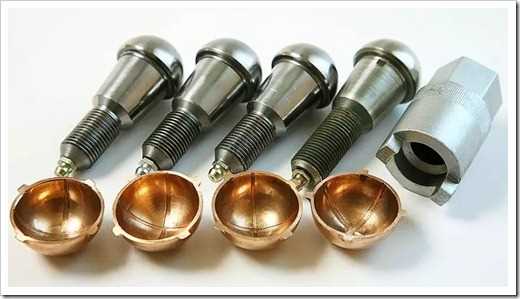

Из запчастей обязательно наличие комплекта шкворней (входит сам шкворень, верхняя и нижняя втулки, сухарь, шайбы регулировочные, пыльники, стопорные кольца, стопорные болты). Желательно выбирать усиленные шкворни с латунными втулками – они служат дольше. Подходящий комплект – шкворни УАЗ-452 с игольчатыми подшипниками или бронзовыми втулками.
Кроме самого комплекта потребуется густая смазка ШРУС или графитовая, резьбовой фиксатор, новая ступичная гайка при её повреждении, медная смазка для резьбовых соединений. Наличие ветоши, очистителя тормозов и перчаток упростит работу и повысит безопасность.
Подготовка перед началом работ: демонтаж колес и ступиц
Перед началом замены шкворней на УАЗ Буханка необходимо обеспечить доступ к поворотным кулакам. Это требует последовательного снятия колеса, тормозного барабана и ступицы. Работы выполняются с обеих сторон передней оси.
- Установить автомобиль на ровную поверхность. Под передние колеса положить противооткатные упоры. Поддомкратить переднюю часть машины и надежно зафиксировать на двух прочных опорах под мостом.
- Снять колпаки (если установлены), затем открутить гайки крепления колеса ключом на 27. Снять колесо и убрать его в сторону.
- Открутить фиксирующие винты тормозного барабана (обычно 2 шт., отверткой или ударной отверткой). Если барабан прикипел, использовать резиновую киянку или съемник.
- Снять барабан, следя за тем, чтобы не повредить тормозные колодки. При необходимости ослабить регулировку вручную с помощью регулировочного эксцентрика на задней части щитка.
- Отвернуть защитный колпак ступицы, поддев его отверткой. Очистить доступ к гайке ступицы.
- Выпрямить шплинт и извлечь его. Открутить стопорную гайку ступицы (на 55 мм, специальной головкой или рожковым ключом).
- Снять шайбу и наружный подшипник. Аккуратно стянуть ступицу с цапфы, не повредив сальник. Не терять детали: ступичные подшипники, регулировочные шайбы, сальник – все пригодится при обратной сборке или замене.
После снятия ступицы открывается доступ к шкворневому узлу, что позволяет перейти к следующему этапу – демонтажу шкворней и ревизии поворотного кулака.

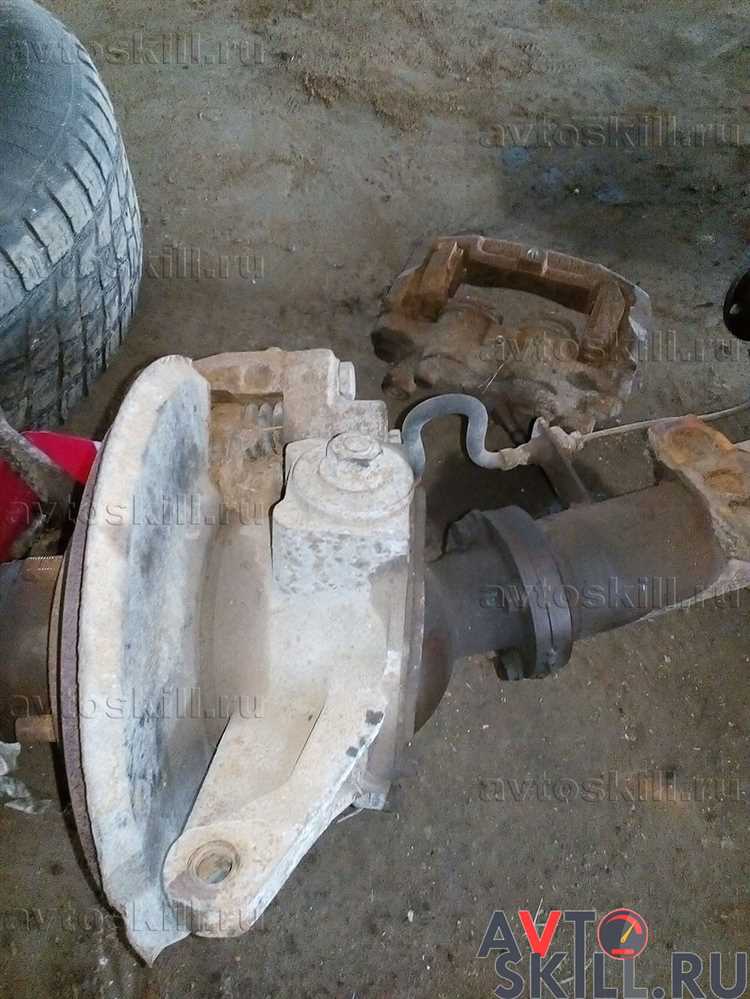

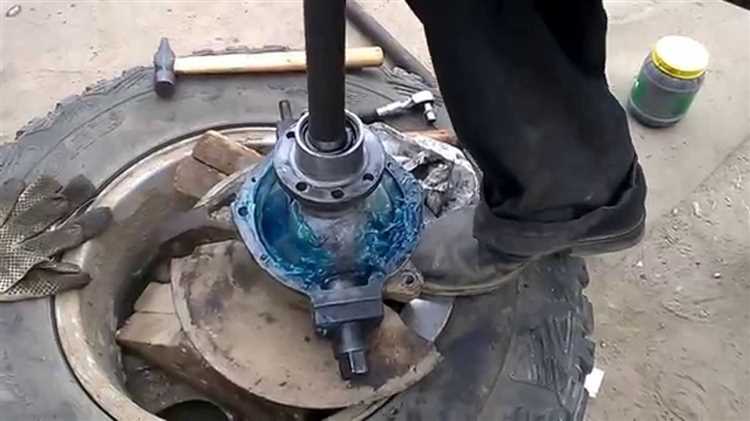

Снятие старых шкворней и разборка поворотного кулака
Открутите болты крепления шкворневых крышек сверху и снизу поворотного кулака. Используйте головку на 17 или 19 мм (в зависимости от модели шкворня) и вороток с удлинителем. Крышки могут прикипеть – аккуратно простучите их медным молотком, чтобы не повредить посадочные поверхности.
Извлеките старые шкворни. Для этого подденьте их монтажкой или используйте специальный съемник. Если шкворень закис, прогрейте его посадочное место промышленным феном или паяльной лампой и повторите попытку. Не применяйте грубую силу, чтобы не деформировать кулак.
Снимите кулак с цапфы. Предварительно открутите гайки и снимите подшипники, удерживающие поворотный механизм. Запомните порядок установки шайб и прокладок – при сборке их нужно будет установить в той же последовательности.

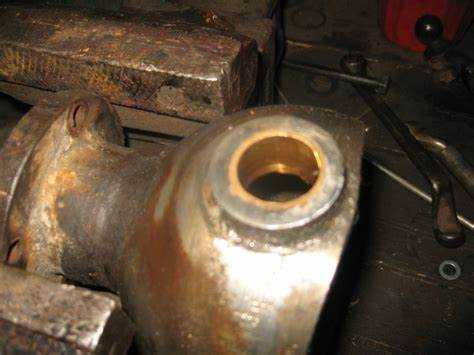

Очистите все детали от смазки, ржавчины и загрязнений. Внимательно осмотрите внутреннюю поверхность шкворневых втулок, посадочные места подшипников и сальников. При наличии выработки или трещин замените изношенные элементы. Подготовьте кулак к установке новых шкворней, проверив осевое биение и состояние направляющих.

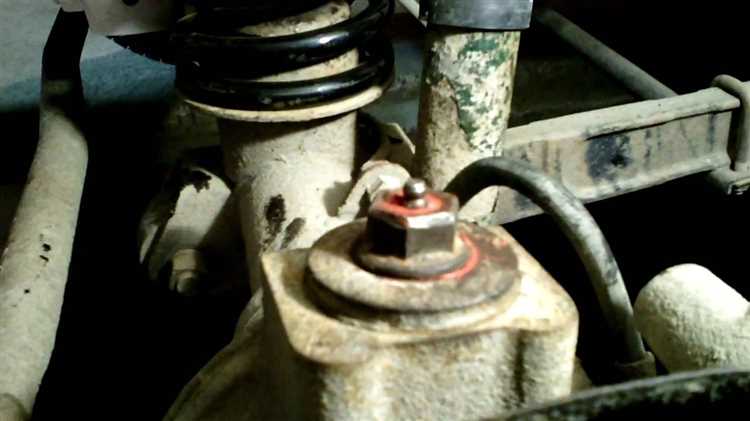

Установка новых шкворней и регулировка затяжки
Перед установкой убедитесь, что посадочные места в поворотных кулаках и шкворневых проушинах моста очищены от старой смазки и коррозии. Допустимый зазор между шкворнем и втулкой не должен превышать 0,05 мм. При необходимости замените втулки и развёртывайте под диаметр нового шкворня с интерференцией 0,02–0,03 мм.
Установите нижний шкворень, предварительно нанеся тонкий слой графитовой смазки. Шкворень должен входить с лёгким усилием, без перекоса. Закрепите его болтами, затянув моментом 60 Н·м. Верхний шкворень вставляется аналогично, при этом обязательно используйте регулировочные шайбы между шкворнем и крышкой поворотного кулака.
Регулировка затяжки производится подбором толщины шайб. Цель – добиться начального проворачивания кулака с усилием 8–12 кгс. Проверяется динамометром с прикреплённым к поворотному кулаку рычагом длиной 300 мм. Поворот должен быть равномерным, без заеданий. Избыток шайб уменьшает усилие, недостаток – создаёт чрезмерное натяжение, что ведёт к ускоренному износу втулок.
После установки затяните гайки крепления шкворней моментом 90 Н·м. Установите новые маслёнки и прокачайте шкворни через пресс-маслёнки до выхода смазки из всех зазоров. Используйте густую литиевую смазку типа Литол-24. Проверьте плотность посадки стопорных шайб и отсутствие люфтов.
Проверка и тест-драйв после замены шкворней
После завершения замены шкворней на УАЗ Буханка необходимо тщательно проверить работу подвески и провести тест-драйв, чтобы удостовериться в правильности установки и отсутствии посторонних шумов или вибраций.
Перед началом теста убедитесь, что все крепежные элементы, включая гайки и болты, затянуты в соответствии с рекомендованными моментами. Проверьте уровни жидкостей, давление в шинах и состояние тормозной системы. Осмотрите переднюю подвеску на предмет свободного хода деталей и отсутствие люфта в шкворнях.
Тест-драйв начните с медленного разгона на ровной дороге. Оцените наличие посторонних звуков, особенно в области передней оси. Если присутствуют стуки или свисты, это может указывать на неправильную установку шкворней или другие дефекты, требующие дальнейшей диагностики.
Проведите повороты на разных скоростях. При этом обратите внимание на устойчивость и отсутствие рысканья. Неестественное поведение машины в поворотах может быть признаком неправильного положения шкворней или недостаточной затяжки крепежей.
Проверьте также тормозную систему: она должна быть эффективной, без рывков и вибраций. После нескольких остановок осмотрите колеса и шкворни на предмет перегрева или излишнего износа.
После завершения тест-драйва повторно проверьте все крепления и шкворни. Особенно важно удостовериться, что все гайки и болты остались затянутыми, и что на деталях нет трещин или следов повреждений. Также рекомендуется выполнить тест-драйв через 50-100 километров пробега, чтобы убедиться в правильной работе всех компонентов.
Вопрос-ответ:
Что включает в себя процесс замены шкворней на УАЗ Буханка?
Процесс замены шкворней на УАЗ Буханка состоит из нескольких шагов: снятие колес, разборка ступиц и снятие старых шкворней, установка новых, а также сборка узлов и установка колес. Также важно правильно отрегулировать зазоры для нормальной работы подвески и безопасности вождения.
Как правильно снять старые шкворни на УАЗ Буханка?
Для снятия старых шкворней необходимо сначала снять колесо, затем разобрать ступицу и отсоединить элементы подвески, которые мешают доступу к шкворню. После этого старые шкворни аккуратно выбиваются, при этом важно следить за состоянием других элементов подвески, чтобы избежать повреждений.
Какие инструменты нужны для замены шкворней на УАЗ Буханка?
Для замены шкворней на УАЗ Буханка вам понадобятся: домкрат, баллонный ключ, гайковерт, молоток, съемники для ступиц, ключи и отвертки для демонтажа элементов подвески, а также новые шкворни и смазка для их установки.
Можно ли выполнить замену шкворней на УАЗ Буханка самостоятельно?
Да, замену шкворней можно провести самостоятельно при наличии необходимых инструментов и навыков работы с автомобилем. Однако, если вы не уверены в своих силах, лучше обратиться к специалистам, так как неправильная установка может повлиять на безопасность автомобиля.
Как проверить, что шкворни на УАЗ Буханка нуждаются в замене?
Признаки того, что шкворни требуют замены, включают люфт в подвеске, скрипы или посторонние звуки при движении, а также заметное ухудшение управляемости автомобиля. Если во время движения ощущается вибрация или руль становится менее четким, это может свидетельствовать о проблемах с шкворнями.
