Шкворни на УАЗ Хантер – один из ключевых элементов передней подвески, отвечающих за поворот колес и общее управление автомобилем. При износе наблюдается люфт, нестабильное поведение на дороге, посторонние звуки в передней части моста. Игнорирование этих признаков приводит к быстрому износу рулевых тяг и шарниров, а также снижает безопасность управления машиной.
Часто шкворни выходят из строя после 30–50 тысяч километров пробега, особенно при регулярной эксплуатации по бездорожью. Самостоятельная замена возможна в гаражных условиях при наличии домкрата, набора головок, воротка, съёмника шкворней и динамометрического ключа. Перед началом работы обязательно проверьте наличие ремонтного комплекта, включающего сами шкворни, регулировочные шайбы, подшипники и пыльники.
Особое внимание необходимо уделить регулировке натяга шкворней. Недостаточный или избыточный зазор приведёт к преждевременному износу и ухудшит управляемость. Оптимальный момент затяжки составляет 6–8 кгс·м, что достигается с помощью набора регулировочных шайб. Контроль усилия проворачивания поворотного кулака должен производиться без подключения рулевого механизма.
Перед установкой новых шкворней посадочные места необходимо тщательно очистить от ржавчины и старой смазки, используя металлическую щётку и обезжириватель. Подшипники запрессовываются при помощи тисков или молотка через проставку. После сборки требуется обязательная обкатка и последующая проверка натяга через 300–500 км пробега.
Необходимые инструменты и приспособления для замены шкворней
Для замены шкворней на УАЗ Хантер потребуется набор инструментов, обеспечивающих точность и надёжность выполнения работ. Ниже представлен перечень обязательного оснащения с конкретными наименованиями.
| Набор головок и трещотка | Головки на 14, 17, 19 и 22 мм, длинная головка на 12 мм для труднодоступных болтов. Трещотка с удлинителями 1/2″. |
| Ключи рожково-накидные | Размеры 12–22 мм, предпочтительно с храповым механизмом для ускорения работы. |
| Молоток слесарный | Весом не менее 800 г для выбивания шкворня, желательно с бойком из мягкого металла во избежание повреждений. |
| Съёмник шкворней | Специальный винтовой съёмник или пресс. Самодельный съёмник возможен, но требует точного изготовления. |
| Микрометр или штангенциркуль | Для замера посадочных мест шкворня и проверки размеров втулок после запрессовки. |
| Приспособление для запрессовки втулок | Металлический оправка по размеру втулки и тиски или пресс. Запрессовка молотком недопустима. |
| Развёртка шкворневая | Регулируемая, диаметром 25 мм, для доводки втулок под размер нового шкворня. Используется вручную, без шуруповёрта. |
| Динамометрический ключ | Для точной затяжки шкворневых болтов. Момент – согласно мануалу (около 80–100 Н·м). |
| Плоскогубцы и съёмник стопорных колец | Для установки/снятия стопоров на шкворнях. Без них возможно повреждение деталей. |
| Домкрат и надёжные опоры | Гидравлический домкрат грузоподъёмностью не менее 2 тонн. Опоры обязательны, работа «на домкрате» запрещена. |
Использование перечисленного инструмента обеспечивает корректную замену шкворней без повреждения сопряжённых узлов. Некачественный или неподходящий инструмент увеличивает риск перекоса втулок и ускоренного износа рулевого механизма.
Как безопасно установить УАЗ Хантер на опоры перед началом работ
Перед заменой шкворней необходимо обеспечить жёсткую и устойчивую фиксацию автомобиля. Неправильная установка на опоры может привести к смещению кузова, повреждению рамы или травмам.
- Выберите ровную, твёрдую поверхность без уклона – асфальт или армированная бетонная плита.
- Используйте металлические противооткатные упоры под задние колёса, независимо от того, какие оси будут поддомкрачены.
- Ослабьте болты крепления передних колёс до вывешивания моста, чтобы избежать усилий при уже поднятом автомобиле.
- Установите гидравлический домкрат с грузоподъёмностью не менее 3 тонн под переднюю часть рамы, ближе к рессоре, но не под ось.
- Поднимите переднюю часть автомобиля до полного вывешивания обоих передних колёс.
- Подложите под раму с обеих сторон надёжные подпорки (не ниже 450 мм высотой), предназначенные для работы с внедорожниками. Не используйте кирпичи или деревянные чурки.
- Плавно опустите домкрат, убедившись, что масса автомобиля полностью перешла на опоры, и они не просели.
- Проверьте устойчивость конструкции, толкнув кузов с умеренным усилием. Машина не должна качаться или смещаться.
Только после полной стабилизации УАЗ Хантер можно приступать к снятию колёс и разборке шкворневого узла.
Порядок демонтажа передней ступицы и поворотного кулака
Перед началом работ зафиксировать автомобиль домкратом под передний мост и установить упоры под задние колеса. Снять переднее колесо. Очистить рабочую зону от грязи и ржавчины для облегчения последующего демонтажа.
Снять ступичную крышку, вывернув 6 болтов крепления. Отсоединить шланг тормоза от суппорта и заглушить его, чтобы предотвратить утечку жидкости. Демонтировать суппорт, открутив два болта крепления, и отвести его в сторону, не допуская провисания на шланге.
Удалить шплинт, стопорную шайбу и открутить ступичные гайки. Снять наружный и внутренний подшипники, извлекая при этом саму ступицу с тормозным диском. Проверить износ дорожек и смазку подшипников – при необходимости заменить.

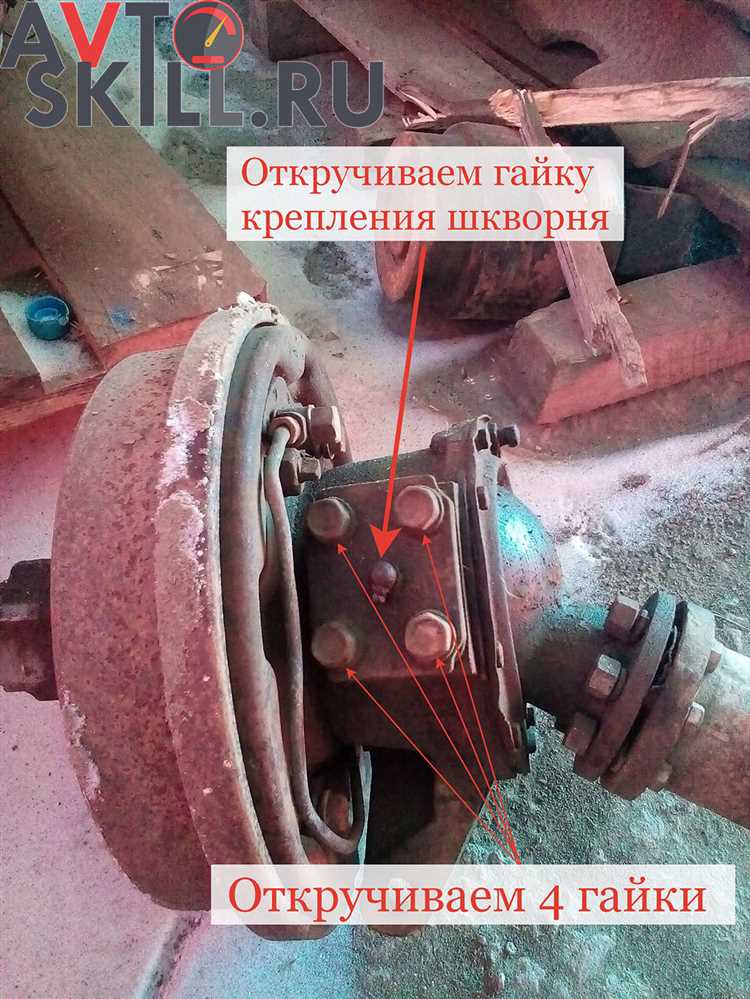

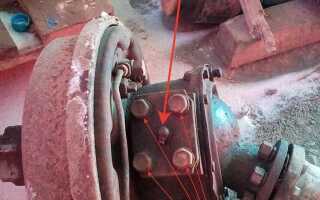

Открутить болты крепления шкворневого пальца сверху и снизу поворотного кулака. Снять крышки шкворней и аккуратно извлечь сами шкворни, используя оправку подходящего диаметра. При закисании использовать проникающую смазку и выждать 10–15 минут.

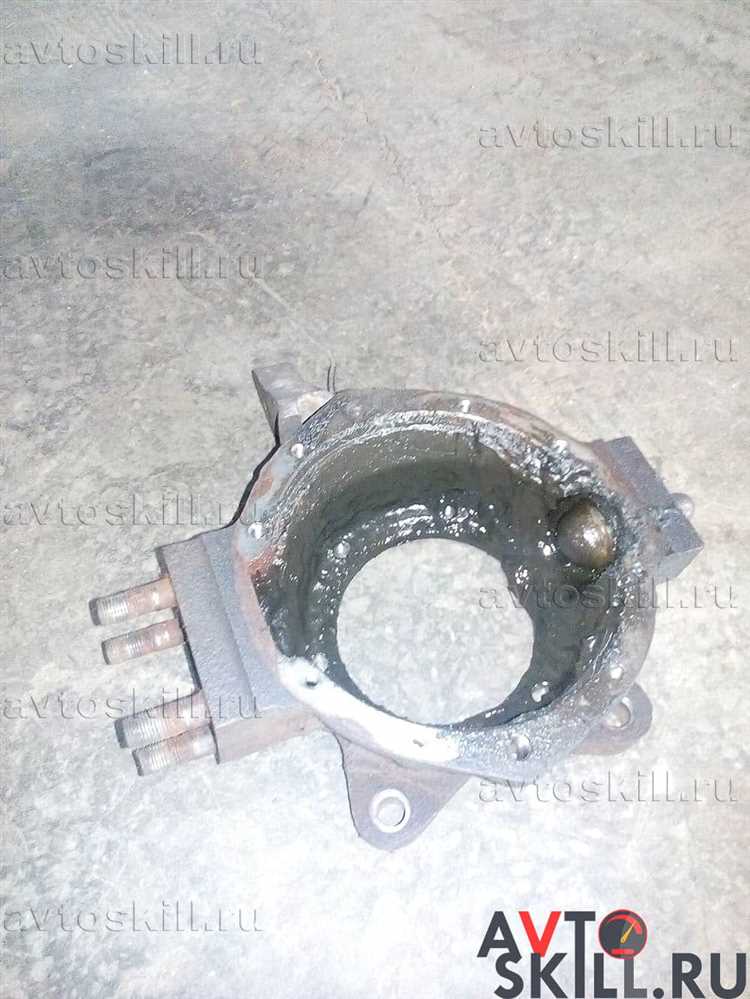

Извлечь поворотный кулак вместе с поворотной цапфой. При демонтаже контролировать состояние бронзовых втулок и сальников, расположенных в корпусе кулака. Повреждённые элементы подлежат обязательной замене.
После снятия деталей провести дефектовку посадочных мест, очистку от старой смазки и загрязнений. Не использовать абразивные инструменты в зонах сопряжения подшипников и шкворней.
Как определить износ шкворней и необходимость их замены
Дополнительным симптомом служит тугое вращение рулевого колеса при стоянке или неравномерное усилие на руле при движении. Это указывает на неравномерный износ шкворневых подшипников. Также обратите внимание на характерный скрип или хруст при повороте колес, особенно в холодную погоду – это результат износа либо недостатка смазки.
При разборке поворотного кулака стоит обратить внимание на состояние подшипников и сепаратора. Изношенные подшипники имеют следы вдавливания шариков, выработка на беговых дорожках, рассыпание сепаратора. Даже минимальные повреждения требуют замены – шкворень работает с большими нагрузками, и малейший износ приводит к ускоренному разрушению.
Проверка уровня преднатяга шкворней обязательна. Используется динамометрический ключ или безмен: нормальное усилие поворота кулака в сборе – 4–6 кгс. Показания ниже указывают на ослабление подшипников, выше – на заедание, вызванное деформацией или перекосом. В обоих случаях необходима разборка и, вероятно, замена деталей.
Если наблюдается неравномерный износ шин или увод автомобиля при прямолинейном движении, это может быть следствием перекоса шкворней. Такие отклонения устраняются только заменой и последующей регулировкой преднатяга.
Особенности выбора новых шкворней и комплектующих
При выборе шкворней для УАЗ Хантер критично учитывать диаметр посадочного отверстия цапфы – стандартные размеры составляют 30 или 31 мм. Ошибка приведёт к неплотной посадке или невозможности установки. Перед покупкой следует точно измерить старые элементы или использовать штангенциркуль для замера цапфы.

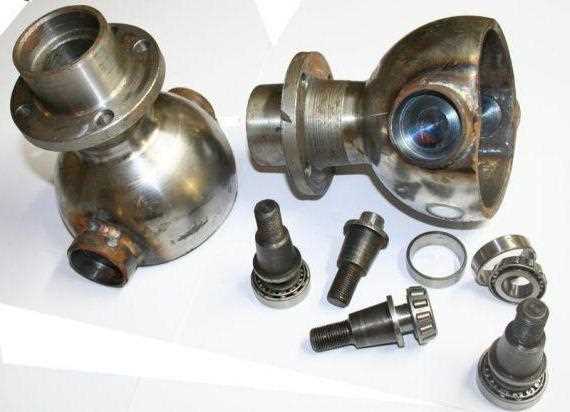

Шкворни выпускаются в игольчатом и бронзографитовом исполнении. Игольчатые обеспечивают лёгкое вращение поворотного кулака, но чувствительны к загрязнению и требуют регулярной смазки. Бронзографитовые менее подвержены износу, устойчивы к пыли и грязи, подходят для эксплуатации в тяжёлых условиях, но обеспечивают менее плавное вращение.

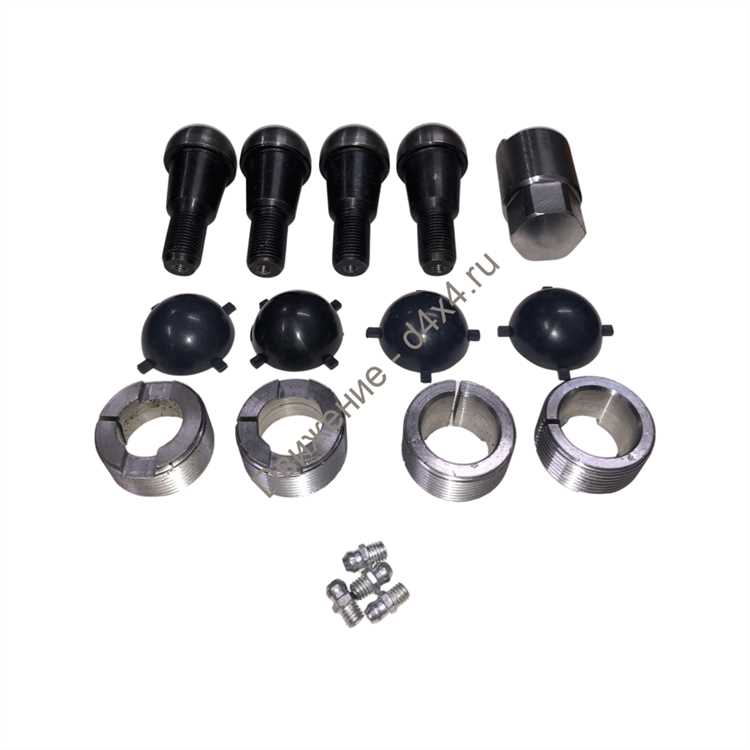

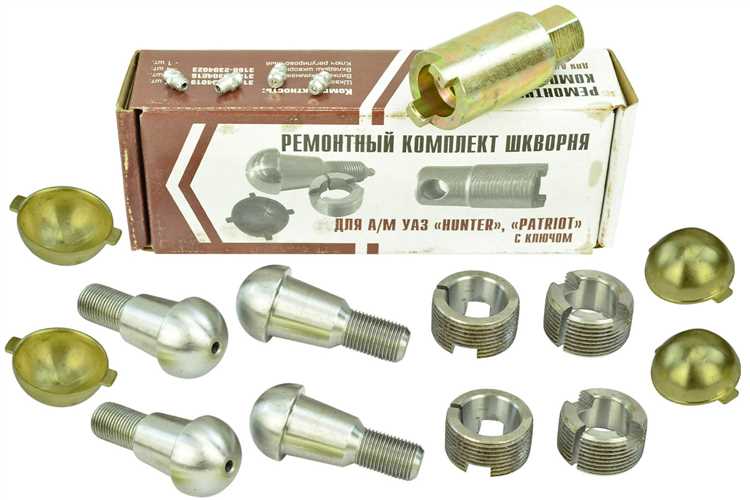

Оптимально приобретать комплект шкворней в сборе: шкворни, подшипники или втулки, прокладки регулировки зазора, сальники, крепёж. Использование разнотипных деталей часто приводит к преждевременному износу. Уточняйте совместимость комплекта с конкретной моделью переднего моста – «Спайсер» и «Тимкен» требуют разных компонентов.
Не стоит игнорировать качество металла. Изделия от проверенных производителей, таких как «ГАЗ», «УАЗ» (заводской оригинал) или «ВоенТех», выполнены из легированной стали с термообработкой, что гарантирует ресурс от 40 000 км. Китайские аналоги часто не выдерживают и 10 000 км пробега.
При наличии лифта подвески более 50 мм рекомендуется использовать шкворни с эксцентриковыми втулками – они корректируют угол наклона шкворней и улучшают управляемость. Также важно обратить внимание на наличие заводской смазки в комплекте или предусмотреть её покупку отдельно – предпочтительна пластичная смазка типа ШРУС-4 или аналогичная по температурному диапазону и водостойкости.
Пошаговая установка новых шкворней с регулировкой натяга
Для замены шкворней на УАЗ Хантер важно соблюдать точность на каждом этапе. В процессе работы необходимо правильно установить шкворни и настроить их натяг для обеспечения долговечности и правильной работы передней подвески.
Шаг 1: Подготовка к работе
Перед началом работы подготовьте автомобиль: установите его на ровной поверхности, используйте домкрат для поднятия передней оси и зафиксируйте автомобиль с помощью подставок. Снимите переднее колесо с обеих сторон.
Шаг 2: Демонтаж старых шкворней
Для снятия старых шкворней потребуется открутить крепежные болты, которые держат штангу и шкворневые втулки. Используйте ключ для откручивания гаек, аккуратно снимите втулки, затем извлеките сам шкворень. Если шкворень сильно заржавел, можно использовать съемник или специальное средство для расшатывания соединений.
Шаг 3: Установка новых шкворней
Перед установкой новых шкворней очистите места их крепления от грязи и коррозии. Поставьте новые шкворни в посадочные места, тщательно зафиксировав их на нужной высоте. Убедитесь, что отверстия для болтов совпадают с местами крепления. Вставьте болты и закрутите гайки с моментом, рекомендованным производителем.
Шаг 4: Регулировка натяга шкворней
После установки шкворней, важно правильно настроить натяг. Для этого потребуется измерить зазор между шкворнем и втулкой с помощью щупа. Допустимый зазор составляет 0,1-0,2 мм. Если зазор больше, необходимо немного затянуть болты крепления шкворня, чтобы устранить люфт.
Шаг 5: Проверка работы шкворней
После регулировки натяга вручную покачайте переднюю ось, проверив, чтобы шкворни не люфтил. Проверьте на наличие излишнего сопротивления и убедитесь, что передняя ось двигается плавно. Прокачайте рулевое управление, чтобы убедиться в отсутствии заеданий.
Шаг 6: Завершающая проверка
После установки новых шкворней и регулировки натяга, проверьте все крепления еще раз. Поставьте колесо на место и опустите автомобиль на землю. Прокатитесь на короткую дистанцию, чтобы убедиться в стабильности работы подвески и отсутствии лишних шумов или вибраций.
Частые ошибки при сборке шкворневого узла и как их избежать
Правильная сборка шкворневого узла на УАЗ Хантер – ключ к долговечности и надежности передней подвески. Даже небольшие ошибки могут привести к быстрому износу деталей и ухудшению управляемости автомобиля. Рассмотрим основные ошибки, которые чаще всего встречаются при сборке шкворневого узла, и способы их избежать.
- Неправильная установка упорных шайб
Упорные шайбы должны быть установлены в точном соответствии с чертежами. Ошибка при установке шайбы с неправильной стороной или ее неправильное расположение могут привести к ненадежной фиксации шкворня и появлению люфта. Важно проверить, что шайба плотно прилегает к поверхности шкворня и не имеет износа. - Необходимость правильной смазки
Шкворни должны быть смазаны качественным литиевым или молибденовым жиром. Невозможно добиться должной долговечности без применения смазки, так как ее отсутствие или использование неподобающего масла приведет к перегреву и износу металла. - Неправильное натяжение болтов
Излишнее или недостаточное натяжение болтов шкворневого узла – одна из самых распространенных ошибок. Болты должны быть затянуты в соответствии с требуемым моментом, который обычно указан в технической документации. Использование динамометрического ключа помогает избежать неправильного натяжения. - Игнорирование состояния втулок
Втулки шкворня могут быть изношены или повреждены. Убедитесь, что втулки находятся в хорошем состоянии и нет никаких трещин или вмятин. Даже небольшой износ приведет к люфту в шкворневом узле и ускоренному износу других компонентов. - Ошибки при установке шкворня
Шкворень должен быть установлен строго вертикально. Наклон может вызвать неправильную работу подвески и нарушить геометрию колеса. Важно использовать специальный инструмент для фиксации шкворня и убедиться в его правильной установке перед окончательной сборкой. - Невнимательность при проверке люфта
После сборки узла важно проверить люфт шкворня. Простой тест – ручной осмотр колеса и проверка на наличие видимого люфта в положении «вверх-вниз» и «вправо-влево». Любой люфт должен быть устранен перед установкой колес, чтобы избежать серьезных проблем при эксплуатации. - Неучет правильности установки пружин
Пружины, которые используются для фиксации шкворня, должны быть установлены в соответствии с инструкцией. Если пружины неправильно расположены, это приведет к преждевременному износу и ухудшению работы подвески.
Следуя этим рекомендациям и внимательно проверяя каждый этап сборки, можно избежать большинства распространенных ошибок при работе с шкворневым узлом на УАЗ Хантер. Это обеспечит надежную и долговечную работу передней подвески вашего автомобиля.
Проверка люфта и финальная настройка после замены шкворней
После замены шкворней на УАЗ Хантер необходимо проверить наличие люфта в узле и выполнить правильную настройку для обеспечения безопасной и стабильной работы подвески.
1. Для начала, с помощью монтажного молотка, аккуратно постучите по шкворню, чтобы установить его в нужное положение в корпусе ступицы. Это поможет устранить возможные зазоры.
2. Далее, проверка люфта выполняется с помощью специального индикатора или обычного щупа. Приложите индикатор к месту соединения шкворня и корпусной части и медленно покачайте колесо. Люфт не должен превышать 0,1-0,2 мм. Если люфт больше, значит, шкворень установлен неправильно или поврежден.
3. После проверки люфта, переходите к настройке зажима шкворня. Для этого нужно регулировать болты крепления шкворня, обеспечив их равномерное затягивание. Каждое крепление должно быть затянуто с моментом, рекомендованным заводом-изготовителем. Для УАЗ Хантер это обычно 100-120 Нм.
4. Проводите финальную проверку: после затяжки шкворней и болтов, несколько раз поворачивайте руль в обе стороны на месте. Это позволит обнаружить возможные проблемы в механизме управления. Если руль вращается легко и без сопротивления, настройка завершена правильно.
5. Проверьте положение колес при стоянке. Они должны быть ровно расположены, без перекосов. Если обнаружите отклонения, возможно, потребуется дополнительная регулировка. Повторно проверьте люфт после нескольких сотен километров пробега.
Вопрос-ответ:
Какие инструменты и материалы потребуются для замены шкворней на УАЗ Хантер?
Для замены шкворней на УАЗ Хантер своими руками понадобится стандартный набор инструментов: домкрат, баллонный ключ, гаечные ключи, отвертки, съемник для подшипников и возможно молоток. Также потребуется смазка, новыe шкворни, подшипники и резинки для герметизации, в зависимости от состояния старых деталей. Обратите внимание, что лучше использовать качественные комплектующие, так как они будут долго служить и обеспечат безопасную работу автомобиля.
Как правильно снять старые шкворни с УАЗ Хантер?
Для начала необходимо поднять переднюю часть автомобиля и снять колесо. После этого открутите все гайки, крепящие рычаги подвески и шкворни. Затем с помощью съемника аккуратно снимите шкворни. Важно убедиться, что все детали, такие как подшипники и резинки, не повреждены, так как они могут повлиять на эффективность работы новой детали. В случае закисших соединений, можно использовать жидкость для размягчения ржавчины.
Нужно ли полностью разбирать подвеску для замены шкворней на УАЗ Хантер?
Да, для замены шкворней на УАЗ Хантер необходимо разобрать элементы передней подвески, так как шкворни являются частью рычагов и требуют снятия других соединений. Этот процесс может занять некоторое время, так как придется снять амортизаторы, рычаги, а также открутить болты шкворней. Это важно, чтобы не повредить другие элементы подвески и обеспечить точную установку новых шкворней.
Как проверить состояние шкворней перед заменой?
Состояние шкворней можно проверить, слегка покачав колесо из стороны в сторону. Если есть люфт или слышен стук, значит, шкворни требуют замены. Также стоит обратить внимание на состояние резинок и подшипников. Если они повреждены или изношены, это также может свидетельствовать о необходимости замены шкворней. Регулярная проверка состояния подвески поможет избежать более серьезных поломок в будущем.
Какие ошибки могут возникнуть при самостоятельной замене шкворней и как их избежать?
Основные ошибки при замене шкворней – это неправильная установка деталей, недоконтролированный момент затяжки болтов, а также использование некачественных запчастей. Чтобы избежать этих ошибок, важно внимательно следовать инструкции, использовать качественные компоненты и соблюдать правильный порядок сборки. Также рекомендуется проверять работу подвески после установки шкворней, чтобы убедиться, что они установлены правильно и не вызывают посторонних шумов или люфта.
Как понять, что пришло время заменить шкворни на УАЗ Хантер?
Если при движении на УАЗ Хантер появились посторонние звуки, особенно в районе передней подвески, или если руль стал тяжёлым и появился люфт, это может быть признаком износа шкворней. Также можно проверить их на наличие люфта, если при поднятии передней части машины колеса начинают двигаться в стороны. В таких случаях замена шкворней – это необходимость для обеспечения безопасности и исправной работы подвески.
Как правильно заменить шкворни на УАЗ Хантер своими руками?
Замена шкворней на УАЗ Хантер требует внимательности и соблюдения последовательности действий. Начать нужно с того, чтобы поднять переднюю часть автомобиля и снять колеса. Затем отсоединить рулевую тягу и разобрать элементы подвески, чтобы добраться до шкворней. После этого с помощью специального инструмента или молотка аккуратно выбить старые шкворни. Новые шкворни устанавливаются в обратной последовательности. Важно тщательно смазать новые детали и правильно подтянуть крепления. В процессе работы следует обращать внимание на износ других деталей подвески, которые могут потребовать замены или ремонта.
