Как поставить генератор от уаза на трактор

Генераторы от УАЗ-3151 или УАЗ-452 имеют выходное напряжение 14 В и ток до 55 А, что делает их пригодными для установки на тракторы семейства Т-25, Т-16, а также модификации МТЗ с 12-вольтовой электросистемой. Эти генераторы надёжны, сравнительно недороги и легко адаптируются под самодельные крепления.

Для установки потребуется изготовить переходной кронштейн, так как посадочные размеры УАЗовского генератора не совпадают со штатными креплениями трактора. Рекомендуется использовать сталь толщиной не менее 5 мм, чтобы исключить вибрации и перекосы при работе. Натяжку ремня стоит предусмотреть с помощью подвижного отверстия или регулируемого упора.

Электрическое подключение требует соблюдения полярности и замены штатного реле-регулятора, если оно рассчитано на другой тип генератора. Оптимальным выбором будет использование встроенного регулятора напряжения, что снижает количество внешних соединений и упрощает обслуживание.

После установки важно проконтролировать зарядку аккумулятора при различных оборотах двигателя. Генератор должен обеспечивать напряжение 13,8–14,2 В без просадок при включённых потребителях. При отклонениях необходимо проверить натяжение ремня, заземление и качество соединений.

Выбор подходящей модели генератора УАЗ для установки на трактор

Для переделки трактора под генератор от УАЗа оптимальны агрегаты с шкивом под ременную передачу и номинальным током от 55 до 90 А. Наиболее часто применяются генераторы от УАЗ-3151, УАЗ-452 и УАЗ-469 с маркировкой Г273 или 372.3701. Эти модели устойчивы к пыли, вибрации и перепадам температур, что важно при работе на тракторе.

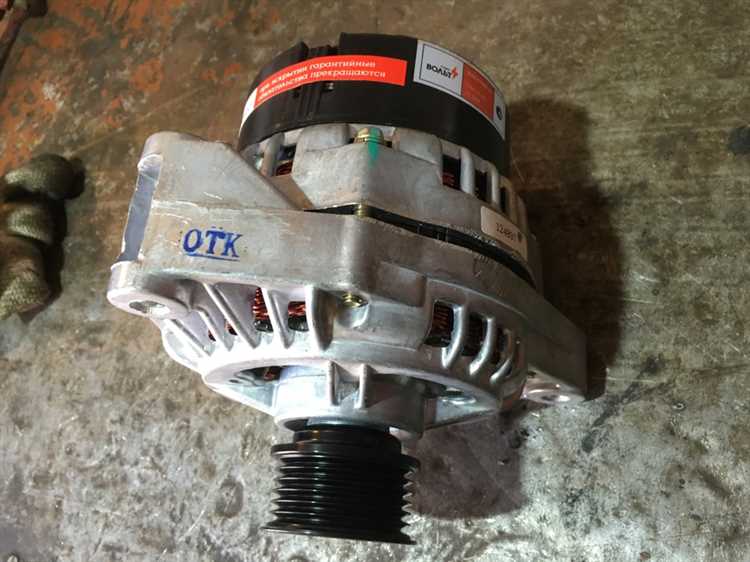

Генератор 372.3701 на 14 В и 65 А – один из самых подходящих вариантов. Он оснащён встроенным регулятором напряжения и имеет компактные размеры, что упрощает установку в ограниченном пространстве под капотом трактора.

Генератор Г273 выдаёт до 80 А, подходит для использования с дополнительным электрооборудованием, например, с мощными фарами или подогревами. Его прочная конструкция выдерживает длительные нагрузки и подходит для многочасовой работы в поле.

Важно учитывать направление вращения шкива генератора. У большинства моделей УАЗ оно правое, что совпадает с направлением вращения коленвала на большинстве тракторов, включая Т-25 и Т-40. Несовпадение потребует изменения схемы привода или замены шкива.

Перед покупкой проверьте, чтобы генератор был с обгонной муфтой или свободным вращением, чтобы избежать обратной нагрузки на двигатель при остановке. Также убедитесь в наличии крепёжных ушей под установку на штатные кронштейны или подготовьте переходную плиту.

Не рекомендуется использовать маломощные генераторы на 35–40 А – они перегреваются при подключении фар, электроподъёмников и другого оборудования. Оптимальный ток – от 65 А и выше.

Подготовка креплений и переходных пластин для монтажа генератора

Для установки генератора от УАЗа на трактор требуется изготовление переходной пластины и креплений, учитывающих несовпадение посадочных размеров и геометрии крепёжных точек. Стандартные кронштейны трактора не предназначены для установки автомобильного генератора, поэтому потребуется точная подгонка по месту.

Первый шаг – снятие размеров со штатного посадочного места трактора. Измеряются межцентровые расстояния отверстий, расстояние до шкива и угол размещения. Далее – замер фланца генератора УАЗ: диаметр, расположение шпилек и расстояние до шкива относительно корпуса.

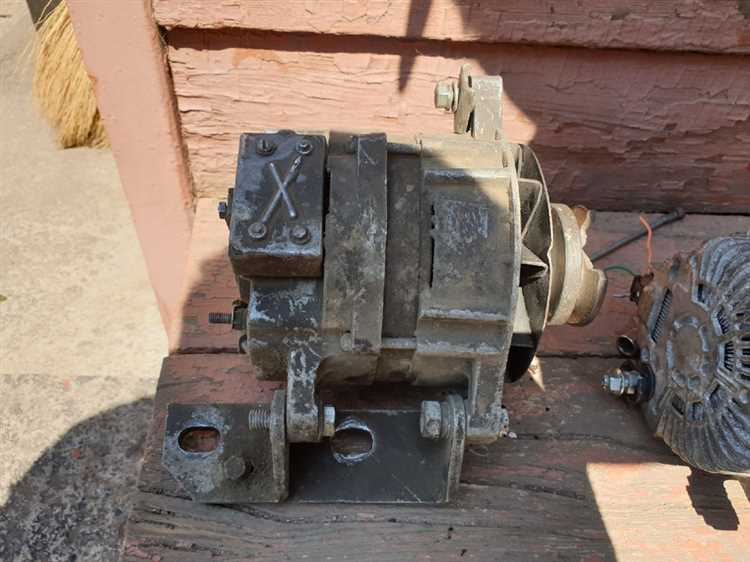

Переходная пластина изготавливается из стали толщиной не менее 6 мм. Материал должен быть без трещин и деформаций. Разметку производят строго по чертежу, учитывая смещение осей. Сверление отверстий – только на сверлильном станке, с учётом точности ±0,5 мм.

Если генератор планируется устанавливать с натяжением ремня, предусмотрите прорези под регулировку – длиной не менее 40 мм, шириной под болт М10. Также необходимо обеспечить совпадение оси шкива генератора с осью шкива коленвала трактора, отклонение более 2 мм приведёт к износу ремня.

Крепление пластины к корпусу трактора осуществляется через болтовые соединения с использованием гаек самоконтрящихся или шайб Гровера. Резьбовые соединения – не менее М10, момент затяжки – 45–50 Н·м.

Рекомендуется дополнительно использовать втулки-распорки между корпусом трактора и пластиной, если имеются перепады высоты. Это предотвратит деформацию при затяжке болтов.

После установки пластины генератор закрепляется через штатные отверстия, при необходимости – с применением переходных втулок. Перед окончательной фиксацией проверяется соосность шкивов и свободный ход натяжителя.

Снятие штатного генератора и подготовка места для установки

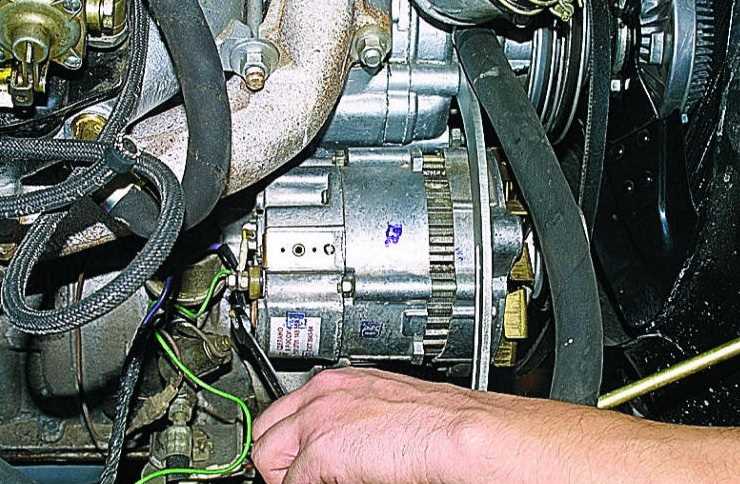

Перед началом демонтажа необходимо отключить аккумулятор, чтобы исключить короткое замыкание. Ключом на 12 или 13 ослабьте натяжной болт крепления генератора и снимите ремень привода.

Открутите два основных болта крепления генератора к кронштейну. Важно запомнить их расположение, так как при установке нового генератора от УАЗа возможна доработка этих точек. Отсоедините клеммы питания: провод «+» с гайкой и управляющий провод с клеммой «папа».

После демонтажа осмотрите посадочное место. Удалите остатки грязи и масла. Проверьте целостность кронштейнов. Если имеются трещины или деформация – замените элемент либо усиливайте его сваркой.

Площадка под генератор УАЗа, как правило, требует доработки: удлинения прорезного отверстия для регулировки натяжения ремня и возможного смещения крепёжных точек. Подберите нужные шайбы и втулки заранее, чтобы исключить люфты при установке. При необходимости изготовьте переходную пластину из стального листа толщиной не менее 5 мм.

Перед установкой нового генератора убедитесь, что вал шкива нового агрегата совмещается по оси с ременным приводом. Нарушение соосности приведёт к быстрому износу ремня и повышенной нагрузке на подшипники.

Установка генератора УАЗ на трактор с учетом выравнивания шкивов

Перед монтажом генератора от УАЗа необходимо точно определить положение его шкива относительно шкива коленвала трактора. Несовпадение даже на 2–3 мм вызывает перекос ремня, ускоренный износ подшипников и возможный обрыв ремня при работе под нагрузкой.

Используйте металлическую линейку или лазерный уровень для проверки соосности. Прикладывая линейку к боковой поверхности обоих шкивов, добейтесь плотного прилегания по всей длине. Отклонения устраняются установкой дистанционных шайб между креплением генератора и кронштейном. Толщина шайб подбирается опытным путём, начиная с 1 мм.

Кронштейн под генератор изготавливается из стали толщиной не менее 5 мм. Жесткость конструкции критична: при вибрациях возможен сдвиг шкива, нарушающий соосность. Все крепёжные отверстия под болты сверлятся строго перпендикулярно плоскости кронштейна. Используются болты М10 с классом прочности не ниже 8.8.

После установки проверяется натяжение ремня: при нажатии пальцем на середину его пролёта прогиб не должен превышать 10–15 мм. Финальный этап – пуск двигателя и визуальный контроль вращения. Ремень должен двигаться без биений и отклонений от центра шкивов.

Подключение генератора к электрической системе трактора

1. Выбор места для установки – важно выбрать такое место, где генератор будет надежно закреплен, и к нему легко подведены необходимые провода. Лучше всего устанавливать генератор вблизи от двигателя, чтобы минимизировать длину проводки и потерю напряжения.

2. Подключение проводки – для подключения генератора используйте провода с сечением, соответствующим мощности генератора. Обычно для генераторов УАЗа подходят провода с сечением 4-6 мм². Особое внимание следует уделить качеству изоляции проводов, так как в условиях работы трактора возможны механические повреждения.

3. Подключение к аккумулятору – важно подключить генератор через диодный мост, чтобы предотвратить возможное повреждение аккумулятора и других элементов системы. Диодный мост должен быть рассчитан на напряжение 12 В и ток, соответствующий мощности генератора.

4. Установка регулятора напряжения – регулятор напряжения контролирует уровень выходного напряжения генератора. Для генератора от УАЗа используется регулятор, который поддерживает стабильное напряжение в пределах 13,8-14,4 В. Убедитесь, что регулятор правильно подключен к щеткам генератора и проводам питания.

5. Контроль исправности системы – после завершения установки следует провести тестирование электрической системы. Для этого запустите двигатель трактора и проверьте напряжение на аккумуляторе с помощью вольтметра. Оно должно быть в пределах 13,8-14,4 В при работающем двигателе. Если напряжение отклоняется от нормы, проверьте работу регулятора напряжения и целостность проводки.

При правильной установке и подключении генератора от УАЗа на трактор обеспечивается надежная и стабильная работа электрической системы, что позволит избежать проблем с зарядкой аккумулятора в процессе эксплуатации.

Проверка натяжения ремня и корректировка положения генератора

Правильное натяжение ремня генератора критично для его работы и долговечности. Неправильное натяжение может привести к снижению производительности генератора или быстрому износу ремня. Для проверки натяжения и корректировки положения генератора следуйте нижеуказанным рекомендациям.

1. Проверьте натяжение ремня.

• Для начала аккуратно надавите на ремень в середине между шкивами генератора и коленчатого вала. Ремень должен прогибаться примерно на 1-2 см при нормальном натяжении.
• Если ремень прогибается сильнее, это свидетельствует о недостаточном натяжении. Если прогиб отсутствует или слишком мал, натяжение чрезмерное.

2. Проверка натяжения с использованием специального устройства.

• Для более точной проверки используйте натяжной индикатор или специальный прибор для измерения усилия на ремне.
• Нормальное усилие при натяжении ремня должно составлять 70-100 Н (в зависимости от модели генератора).

3. Корректировка натяжения ремня.

• Если натяжение необходимо откорректировать, ослабьте крепежные болты генератора. Сделайте это поочередно, чтобы не повредить элементы крепления.
• Постепенно перемещайте генератор вдоль направляющих до нужного натяжения. Зафиксируйте его болтами после достижения оптимального натяжения.

4. Положение генератора.

• Убедитесь, что генератор установлен ровно, и его шкив находится на одной оси с другими шкивами в приводной системе. Наклон или перекос могут привести к дополнительным нагрузкам на ремень и генератор.
• При необходимости отрегулируйте положение генератора с помощью направляющих или дополнительных крепежей.

5. Проверка состояния ремня.

• Обратите внимание на наличие трещин, повреждений или износа на поверхности ремня. Если такие признаки обнаружены, рекомендуется заменить ремень, чтобы избежать выхода из строя генератора.

Соблюдая эти рекомендации, вы обеспечите стабильную работу генератора и продлите срок службы всей системы.

Тестирование работы генератора под нагрузкой после установки

После завершения установки генератора от УАЗа на трактор важно проверить его работу под нагрузкой, чтобы убедиться в корректной эксплуатации и избежать возможных проблем в будущем. Ниже приведены основные этапы тестирования и советы по проверке эффективности работы системы.

Перед началом тестирования рекомендуется убедиться в следующем:

• Проверка правильности подключения всех проводов и клемм.
• Обеспечение надежности крепления генератора и ремня привода.
• Проверка уровня заряда аккумулятора и его состояния.

Далее следует выполнить следующие шаги:

1. Запуск двигателя. Запустите двигатель трактора и дайте ему поработать на холостых оборотах в течение нескольких минут для прогрева системы.
2. Проверка напряжения на выходе генератора. Используйте мультиметр для измерения напряжения на клеммах генератора. Оно должно находиться в пределах 13,8–14,4 В при работающем двигателе. Если значение выходит за эти рамки, возможно, потребуется регулировка напряжения или замена регулятора напряжения.
3. Нагрузочное тестирование. Включите потребители, такие как фары, обогреватели, радио и другие устройства. Наблюдайте за поведением системы при увеличении нагрузки. Напряжение на выходе генератора должно оставаться стабильным. Если оно сильно падает, это может свидетельствовать о проблемах с зарядной системой.
4. Проверка температуры генератора. После продолжительного тестирования рукой или термометром определите, не перегревается ли генератор. Температура корпуса не должна превышать 80–90°C. Если генератор перегревается, это может указывать на неправильную установку или внутренние дефекты.
5. Проверка работы аккумулятора. Во время работы трактора и использования электрооборудования, измерьте напряжение на клеммах аккумулятора. Оно должно стабильно поддерживаться в пределах 12,6–13,2 В. Значительные колебания могут указывать на проблемы с генератором или зарядной системой.

Если все параметры находятся в пределах нормы, можно считать установку завершенной и систему полностью функционирующей. В противном случае стоит провести дополнительную диагностику, начиная с проверки всех соединений и заканчивая проверкой внутреннего состояния генератора.

Вопрос-ответ:

Как установить генератор от УАЗа на трактор своими руками?

Для установки генератора от УАЗа на трактор вам нужно будет адаптировать кронштейны крепления и систему подключения проводки. Генератор УАЗа обычно устанавливается на моторы с таким же типом крепления, но на тракторе может потребоваться доработка места для его установки. Важно правильно подключить систему зарядки, чтобы избежать повреждения аккумулятора или генератора. Подготовьте необходимые инструменты и материалы: кронштейны, болты, проводку и инструменты для пайки или зажима проводов.

Нужна ли доработка крепления генератора от УАЗа на трактор?

Да, потребуется доработка крепления, так как тракторы могут иметь другие размеры и конфигурации крепежных отверстий, чем те, что предусмотрены для генератора УАЗа. Обычно для этого нужно изготовить специальные кронштейны или использовать переходники. Некоторые владельцы тракторов подбирают подходящие детали от других моделей машин или используют сварку для закрепления генератора на нужной позиции.

Как правильно подключить проводку при установке генератора от УАЗа на трактор?

Для правильного подключения проводки вам необходимо точно соблюдать полярность при подключении выводов генератора. Обратите внимание на схему подключения, указанную в инструкции к генератору. Также важно правильно подключить регулятор напряжения, чтобы не повредить аккумулятор. Рекомендуется использовать качественные зажимы и тщательно изолировать соединения, чтобы избежать коротких замыканий.

Какие возможны трудности при установке генератора от УАЗа на трактор?

Основные трудности могут возникнуть с адаптацией крепления генератора к конструкции трактора. Тракторы имеют разные размеры и формы, поэтому не всегда можно просто перенести генератор с УАЗа без изменений. Также могут возникнуть проблемы с подключением проводки или с настройкой зарядной системы трактора. Важно тщательно проверять все соединения и протестировать систему перед эксплуатацией.

Что необходимо для самостоятельной установки генератора от УАЗа на трактор?

Для самостоятельной установки генератора от УАЗа на трактор вам понадобятся следующие материалы и инструменты: генератор от УАЗа, кронштейны или переходники для крепления, провода для подключения, инструменты для пайки или зажима проводов, возможно, сварочный аппарат для доработки креплений. Также полезно иметь доступ к техническому руководству по генератору для точной настройки и подключения системы зарядки.

Как правильно установить генератор от УАЗа на трактор своими руками?

Для установки генератора от УАЗа на трактор нужно подготовить несколько вещей: сам генератор, крепежные элементы, проводку и подходящий ремень для привода. Сначала необходимо снять старый генератор, если он есть, и подогнать крепления под новый агрегат. После этого установить генератор на место, проверить натяжение ремня и подключить проводку. Очень важно правильно подключить систему зарядки и проверить работу генератора после завершения установки.

Какие трудности могут возникнуть при установке генератора УАЗ на трактор и как их избежать?

Основной проблемой может быть неправильное размещение генератора, если его крепежи не совпадают с размерами и расположением на тракторе. Для этого стоит заранее измерить расстояние между креплениями старого и нового генераторов, а также тщательно выбрать крепежные элементы. Также важно проверить напряжение, которое будет вырабатывать генератор, чтобы оно соответствовало требованиям системы трактора. Для предотвращения таких проблем лучше проконсультироваться с опытными механиками или использовать адаптеры, которые позволят правильно установить генератор без переделок в конструкции машины.
