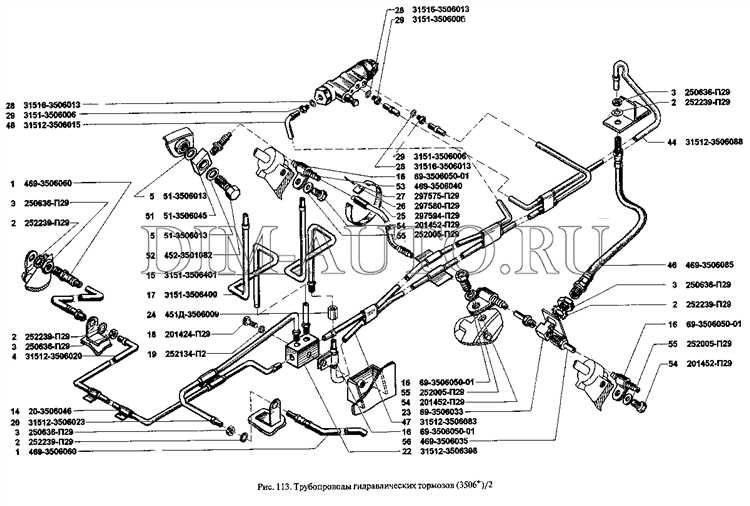

Правильная прокладка и подключение тормозных трубок на автомобилях УАЗ напрямую влияет на эффективность торможения и безопасность эксплуатации. На большинстве моделей УАЗ (например, 3151, 469, Хантер) используется классическая двухконтурная система с главным тормозным цилиндром, вакуумным усилителем и барабанными либо дисковыми механизмами. Ошибки при монтаже приводят к завоздушиванию системы, неравномерному торможению и преждевременному износу узлов.
Подключение трубок начинается с установки главного тормозного цилиндра. Верхний контур подключается к передним колесам, нижний – к задним. Трубки необходимо прокладывать по штатным креплениям на раме, избегая резких изгибов и пересечений с элементами подвески. Штатный диаметр трубок – 4,75 мм, материал – сталь с антикоррозийным покрытием. Медные трубки применять не рекомендуется из-за их склонности к растрескиванию при вибрациях.
Резьбовые соединения уплотняются без применения герметиков. Используются штатные резьбы М10х1. Перед сборкой все элементы очищаются от грязи и промываются тормозной жидкостью DOT-4. Особое внимание уделяется переходным штуцерам на тройниках и шлангах – они должны быть затянуты с усилием 12–14 Н·м, чтобы избежать микроподтеков.
Задние трубки подключаются через тройник на мосту, передние – через гибкие шланги к суппортам или цилиндрам. Гибкие соединения не должны быть натянуты в крайних положениях подвески и рулевого управления. После сборки система прокачивается по стандартной схеме: сначала правое заднее колесо, затем левое заднее, правое переднее и в завершение – левое переднее.

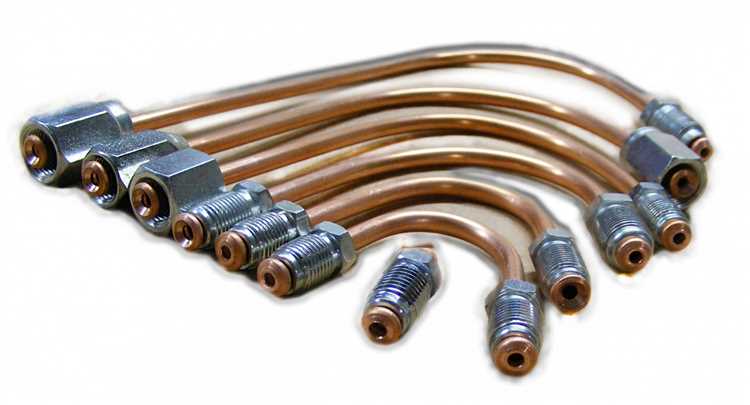

Выбор типа тормозных трубок для конкретной модели УАЗ
При замене или модернизации тормозной системы УАЗ важно подобрать трубки, соответствующие конструкции и условиям эксплуатации конкретной модели. Разные модификации требуют разных подходов к выбору материала, длины и типа соединений.
- УАЗ-3151: для этой модели лучше использовать металлические трубки из медно-никелевого сплава. Они устойчивы к коррозии, что особенно важно при эксплуатации в условиях повышенной влажности. Штатная схема подключения предполагает 6 основных трубок длиной от 350 до 850 мм с развальцовкой под штуцеры М10х1.
- УАЗ-452 (буханка): конструкция рамы и распределения нагрузки требует большей гибкости. Рекомендуется комбинировать металлические трубки с армированными резиновыми шлангами в местах подвижных соединений. Важно использовать трубки с запасом длины, так как элементы подвески имеют больший ход.
- УАЗ Хантер: заводская комплектация предполагает использование стальных трубок с полимерным покрытием. Однако при замене целесообразно перейти на медно-никелевые – они легче гнутся, не требуют специального оборудования при установке и обеспечивают срок службы свыше 10 лет.
При выборе важно учитывать параметры:
- Наружный диаметр трубки – чаще всего 4,75 мм для моделей УАЗ, соответствующий стандарту DIN.
- Тип развальцовки – конусная двойная (тип «E») для соединения с тормозными цилиндрами и тройниками.
- Длина – необходимо точно измерять по существующей системе, учитывая изгибы и крепления к раме и кузову.
- Материал – предпочтение следует отдавать сплавам с высокой антикоррозийной стойкостью. Стальные оцинкованные – минимальный стандарт, медно-никелевые – оптимальный выбор.
Игнорирование этих факторов приводит к преждевременному выходу системы из строя, сложности при прокачке тормозов и потере герметичности. Подбор трубок должен производиться с учётом всех вышеуказанных характеристик для конкретной модели УАЗа.
Подготовка рамы и кузова к прокладке новых трубок
Перед установкой новых тормозных трубок на УАЗ необходимо обеспечить чистоту и доступ к точкам крепления. Работы выполняются на полностью освобождённой от навесного оборудования раме.
- Удалить остатки старых трубок, кронштейнов и креплений. Использовать проникающую смазку для закисших соединений.
- Очистить раму от грязи, ржавчины и битума с помощью металлической щётки или пескоструйной обработки. Особое внимание – местам прохода трубок через элементы рамы и крепёжных точек.
- Проверить состояние заводских отверстий под клипсы и хомуты. При повреждении – рассверлить и восстановить с помощью заклёпок или винтов с гайками.
- Обезжирить поверхность ацетоном или аналогичным средством перед нанесением антикоррозийной обработки.
- Нанести грунт и антикоррозийное покрытие на участки будущей укладки трубок. В местах возможного контакта трубок с металлом – приклеить демпферные ленты.
Кузов должен быть приподнят или снят, чтобы обеспечить прямой доступ к трассам трубок. Обязательно проверить зазор между кузовом и рамой – он должен позволять свободное прохождение трубок без риска защемления при работе подвески.
- Проконтролировать точки входа тормозных магистралей в моторный отсек и заднюю часть – очистить, при необходимости просверлить новые отверстия с установкой резиновых втулок.
- На участках, где трубки пересекают подвижные части кузова (например, рычаги, опоры КПП), запланировать дополнительную защиту – использовать гофру или термоусадочную трубку.
- Подготовить все кронштейны и крепления заранее, установить клипсы на раму согласно оригинальной схеме прокладки.
Правильная обрезка и развальцовка металлических трубок
Для точной обрезки тормозной трубки используйте роликовый труборез с острым лезвием. Перед резкой убедитесь, что участок трубки не имеет вмятин и изгибов. Закрепите труборез на нужной длине, плавно затягивайте его, совершая вращательные движения до полного разреза. Не применяйте ножовку – она оставляет заусенцы и может деформировать кромку.
После резки обязательно удалите внутреннюю и внешнюю фаску. Используйте фаскосниматель или острый нож. Остатки металла внутри трубки могут нарушить герметичность соединения и привести к утечке тормозной жидкости.

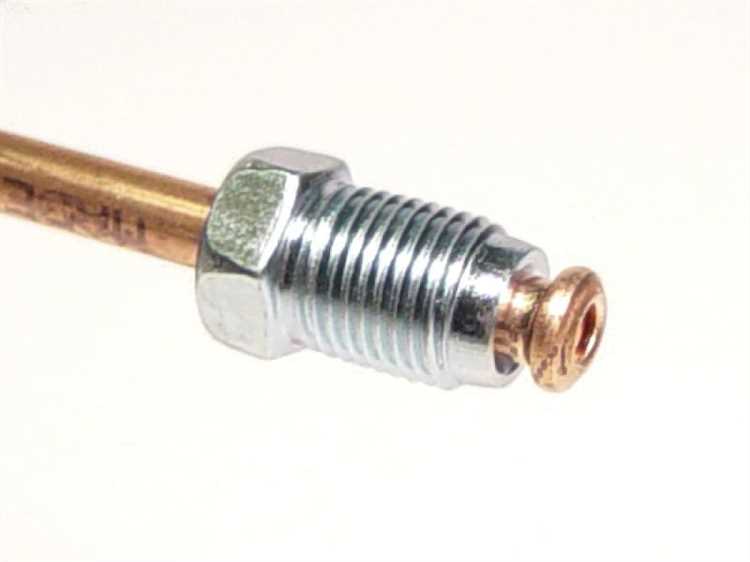

Перед развальцовкой убедитесь, что трубка ровная и не деформирована. Используйте комплект для двойной развальцовки, соответствующий диаметру трубки – обычно 4,75 мм (3/16 дюйма) для УАЗ. Зажмите трубку в тисках инструмента так, чтобы её конец выступал на толщину шаблона, затем выполните два этапа развальцовки: сначала с оправкой, затем – без неё, для окончательной формы. При этом торец трубки должен плотно прилегать к конусу инструмента без перекосов.
Развальцованная часть должна быть симметричной, без трещин, складок и расслоений. Поверхность развальцовки должна быть гладкой и без следов заусенцев. Любые дефекты приведут к утечкам в соединении при подключении к штуцерам.
Не используйте смазку или масло при развальцовке – металл должен обрабатываться «всухую», иначе соединение будет нестабильным. Перед сборкой продуйте трубку сжатым воздухом, чтобы удалить металлическую стружку.
Установка тормозных трубок на штатные крепления
Перед установкой убедитесь в совместимости новых трубок с заводскими посадочными местами рамы и мостов УАЗ. Используйте только трубки с подходящей геометрией изгиба и диаметром штуцеров – чаще всего это 10х1 мм под конус 45°.

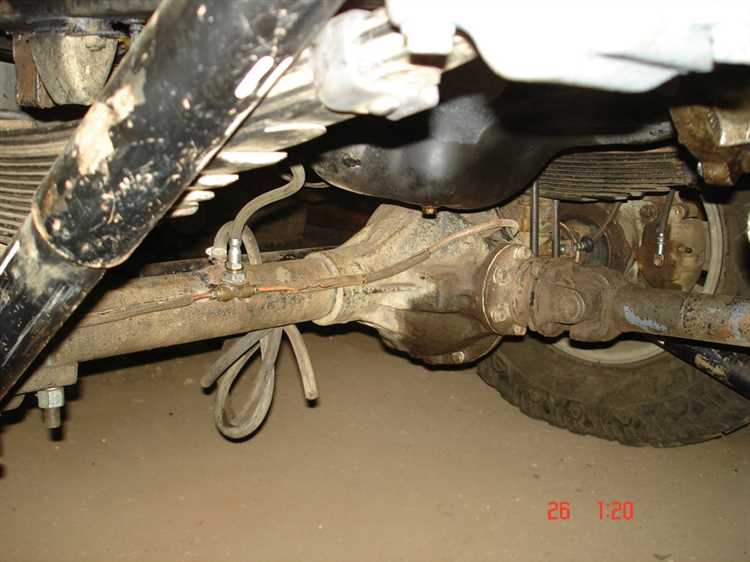

Начните с задней магистрали. Зафиксируйте трубку в оригинальные хомуты на балке моста, не допуская натяжения или изгибов с малым радиусом. На точках перегиба используйте пружинную защиту – минимальный радиус изгиба без деформации составляет 40 мм.
Переход через раму оформляется через резиновый шланг. Он должен быть закреплён в кронштейн на раме с использованием стопорной шайбы. Жесткая трубка заводится в штуцер шланга и дополнительно фиксируется в хомут рядом, чтобы исключить вибрацию.

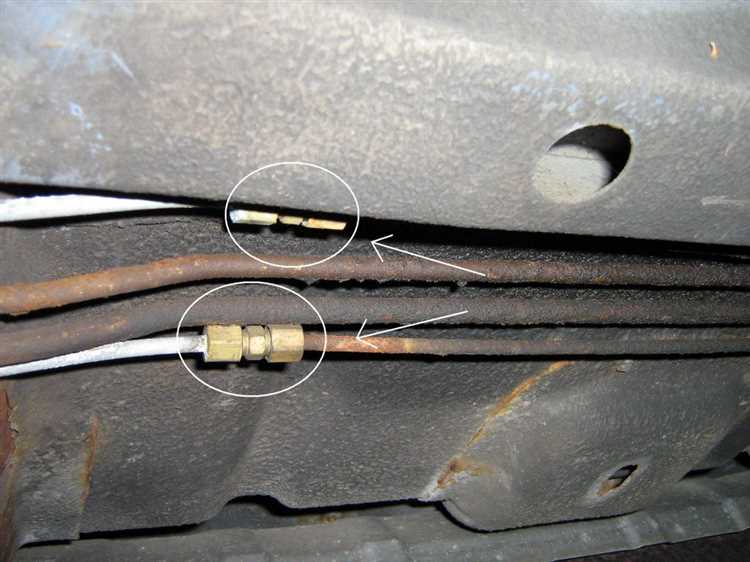

Передняя магистраль должна проходить по внутренней части лонжерона. Не допускайте соприкосновения с рулевыми тягами и элементами подвески. Крепёж выполняется пластиковыми зажимами в штатные отверстия через каждые 30–40 см.

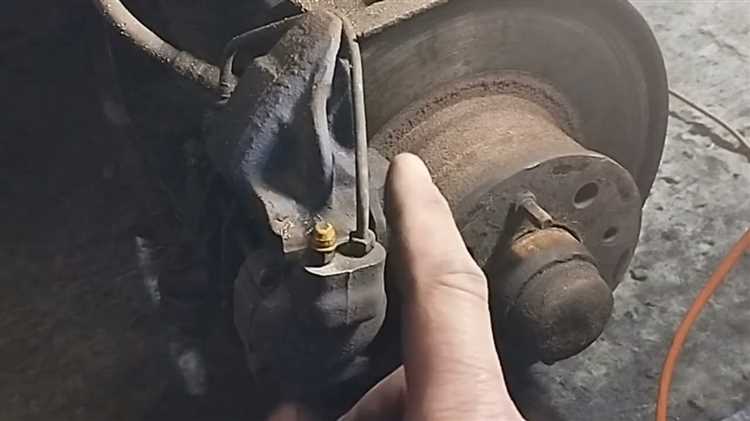

На переходе к передним суппортам устанавливаются гибкие шланги. Следите, чтобы при повороте руля и ходе подвески они не касались пружин и амортизаторов. В рабочем положении шланг должен образовывать мягкую дугу без изломов.
После полной фиксации проверьте каждую точку крепления на надёжность, отсутствие люфта и правильное направление трубки. Перед опрессовкой и прокачкой убедитесь в герметичности всех соединений.
Подключение трубок к главному тормозному цилиндру

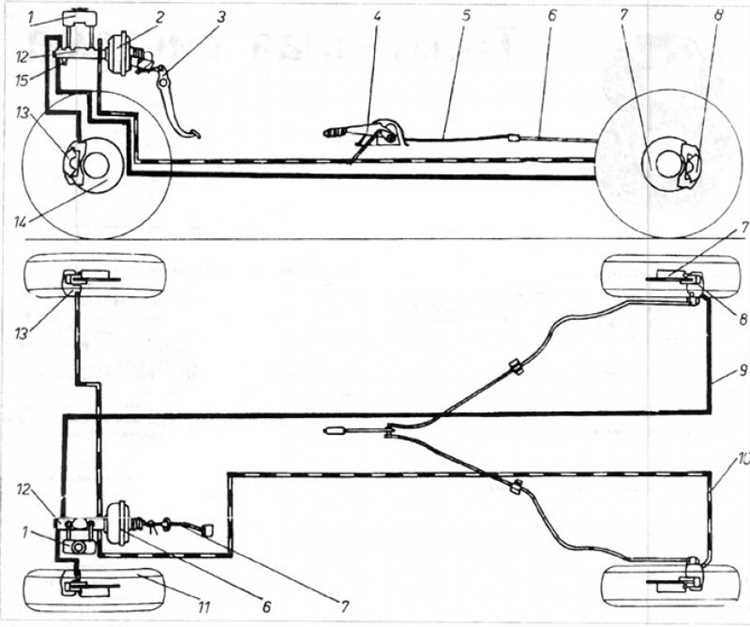

Перед подключением необходимо убедиться, что главный тормозной цилиндр (ГТЦ) надежно закреплён на вакуумном усилителе и уплотнён. УАЗ оснащается двухконтурной системой, поэтому ГТЦ имеет два выходных порта: передний контур – передние тормоза, задний контур – задние тормоза.
Передняя трубка подключается к заднему (ближнему к кабине) порту ГТЦ, задняя – к переднему порту. Это обеспечивает правильную последовательность срабатывания контуров при частичном отказе. Резьбовые соединения должны соответствовать типу резьбы: М10×1 или М12×1, в зависимости от модели цилиндра. Не допускается смешение резьб – это приведёт к утечке жидкости и риску отказа тормозов.
Перед затяжкой соединений используйте только медные трубки с развальцовкой по стандарту DIN или ISO. Убедитесь в наличии уплотнительных шайб, если они предусмотрены конструкцией. Затяжку выполняйте с усилием 16–18 Н·м для М10 и до 22 Н·м для М12. Превышение момента может повредить резьбу или трубку.
После подключения прокачайте систему от воздуха, начиная с заднего правого цилиндра. Контролируйте герметичность соединений под давлением. При наличии течи соединение необходимо полностью разобрать, очистить и заново собрать, исключив перекос или повреждение развальцовки.
Особенности подключения трубок к колесным цилиндрам
При подключении тормозных трубок к колесным цилиндрам УАЗ важно учитывать тип резьбы и направление подвода. Заводская конфигурация предполагает использование трубок с конической развальцовкой под штуцер М10×1. Расположение цилиндров на передних и задних мостах различается: передние подключаются сверху, задние – сбоку, что требует точной ориентации трубок при сгибании.
Перед установкой необходимо проверить чистоту резьбовых соединений и посадочных конусов – малейшие загрязнения могут привести к утечке. Затяжка штуцеров выполняется динамометрическим ключом с моментом 14–16 Н·м, превышение приводит к повреждению конуса цилиндра. После подсоединения трубки не должны находиться под напряжением – изгиб выполняется вручную с радиусом не менее 30 мм для предотвращения микротрещин.
Обязательно обеспечивается зазор между трубкой и подвижными элементами подвески – не менее 10 мм. Для фиксации применяются штатные клипсы; провисание или контакт с кузовом недопустимы. При наличии двухконтурной системы следует строго соблюдать последовательность контуров: передняя ось – передний контур, задняя ось – задний. Перепутанные подключения могут вызвать неравномерное торможение.
После монтажа проводится прокачка системы с проверкой герметичности при давлении не менее 80 бар. Обнаруженные подтеки устраняются повторной затяжкой или заменой уплотнений. Повторное использование сильно деформированных трубок не допускается – замена на новые обязателен.
Проверка герметичности соединений и прокачка системы
После установки тормозных трубок УАЗ, важно проверить герметичность всех соединений, чтобы избежать утечек тормозной жидкости. Для этого необходимо визуально осмотреть места соединений трубок с тормозными цилиндрами, трубками и фитингами. Используйте специальную жидкость для проверки герметичности, нанеся ее на соединения. Появление пузырьков при включении тормозов свидетельствует о наличии утечек.
Для проведения прокачки тормозной системы потребуется помощник. Процесс начинается с того, что один человек нажимает на тормоза, удерживает педаль в нажатом положении, а другой откручивает клапан прокачки на одном из колес. Это позволяет удалить воздух из системы. Клапан должен быть закручен сразу после того, как тормозная жидкость начнет поступать без пузырьков воздуха.
Прокачку следует начинать с колеса, которое расположено далеко от главного тормозного цилиндра, и продвигаться к ближайшему. Обычно это правое заднее колесо, затем левое заднее, правое переднее и, наконец, левое переднее. Важно следить за уровнем тормозной жидкости в резервуаре, чтобы избежать попадания воздуха в систему. Запрещается полностью опорожнять резервуар во время прокачки.
После завершения прокачки системы, повторно проверьте герметичность соединений с помощью того же метода. Педаль тормоза должна иметь твердое и стабильное нажатие. Если педаль «проваливается», возможно, в системе остался воздух или не были устранены утечки. В таком случае прокачку следует повторить.
Вопрос-ответ:
Как правильно подключить тормозные трубки на УАЗ?
Подключение тормозных трубок на УАЗ требует внимательности и точности. В первую очередь нужно убедиться, что трубки не имеют повреждений, и тщательно очистить места подключения. Каждый из фитингов должен быть затянут до нужного уровня, чтобы избежать утечек тормозной жидкости. После этого следует прокачать тормоза, чтобы избавиться от воздушных пузырьков в системе, что обеспечит корректную работу тормозов.
Как избежать проблем с подключением тормозных трубок на УАЗ?
Чтобы избежать проблем при подключении тормозных трубок, важно следить за правильностью выбора трубок по диаметру и материалу. Также следует не забывать про герметичность соединений, а для этого использовать качественные прокладки и фитинги. После установки трубок обязательно проверяйте тормозную систему на утечки жидкости и прокачивайте тормоза для устранения воздуха в системе.
Какие инструменты нужны для подключения тормозных трубок на УАЗ?
Для подключения тормозных трубок на УАЗ понадобятся несколько инструментов: трубогиб, чтобы аккуратно изогнуть трубки без повреждений, ключи для затяжки фитингов, и отвертка для регулировки креплений. Также важно иметь набор герметиков и прокладок для обеспечения плотности соединений. Перед работой стоит проверить комплектность инструментов и запасных частей.
Какие ошибки могут возникнуть при подключении тормозных трубок на УАЗ?
Основные ошибки, которые могут возникнуть при подключении тормозных трубок, — это неправильное затягивание фитингов, что приводит к утечке тормозной жидкости, использование неподходящих трубок по диаметру или материалу, а также повреждение трубок при их изгибе. Часто забывают проверить систему на утечку жидкости после установки трубок, что может привести к снижению эффективности тормозов.
