Надёжная работа отопителя в салоне УАЗ напрямую зависит от правильного подключения всех узлов системы. Ошибки на этапе монтажа могут привести к слабому обогреву, завоздушиванию системы охлаждения или даже перегреву двигателя. Важно учитывать конструктивные особенности конкретной модели УАЗа – будь то 469, Патриот или Хантер.
Печка подключается к системе охлаждения двигателя через патрубки, обеспечивающие циркуляцию тосола. Стандартное подключение осуществляется от выходного патрубка ГБЦ и возврата к водяному насосу или к нижнему патрубку радиатора. Диаметр шлангов чаще всего составляет 16 мм, при этом важно обеспечить плотную посадку с использованием герметика и хомутов с червячным механизмом.
Для устойчивой работы печки обязательна установка краника, регулирующего подачу жидкости, и тройников, если необходимо подключение дополнительного оборудования. При монтаже важно соблюдать направление потока – жидкость должна поступать в верхний патрубок радиатора отопителя, а выходить через нижний. Это предотвращает образование воздушных пробок и обеспечивает равномерный прогрев.
Электрическая часть требует подключения вентилятора к бортовой сети через предохранитель (обычно 10–15 А) и реле. Рекомендуется использовать кнопку с фиксацией и индикацией на панели приборов. Провода сечением не менее 1,5 мм² обеспечат стабильную работу мотора вентилятора без перегрева.
Особое внимание стоит уделить герметичности соединений, особенно при прохождении патрубков через перегородку моторного отсека. Используйте уплотнительные втулки или гофрированные вставки, чтобы избежать перетирания шлангов и утечек охлаждающей жидкости в салон.
Выбор и подготовка отопителя для установки в салон УАЗ
Для эффективного обогрева салона УАЗ необходимо выбирать отопитель с учётом типа кузова, объёма салона и климатических условий эксплуатации. Стандартный отопитель от УАЗ не всегда обеспечивает достаточную теплоотдачу, особенно в моделях с увеличенным объёмом салона или при эксплуатации в северных регионах.
- Для УАЗ-469 и Хантер предпочтительно использование модернизированных печек с алюминиевым радиатором и вентилятором повышенной производительности (например, от ГАЗель Бизнес или ВАЗ 2108).
- Для УАЗ Патриот лучше подходят отопители с мощным двухскоростным вентилятором и увеличенной площадью теплообменника, которые могут устанавливаться в штатное место без доработок.
Перед установкой отопителя необходимо провести ряд подготовительных мероприятий:
- Проверить герметичность радиатора и состояние шлангов. Подтёки или трещины недопустимы – при обнаружении заменить комплект на новый.
- Подготовить электропитание: проложить проводку с реле и предохранителем, выдерживающим ток вентилятора (обычно 15–20 А).

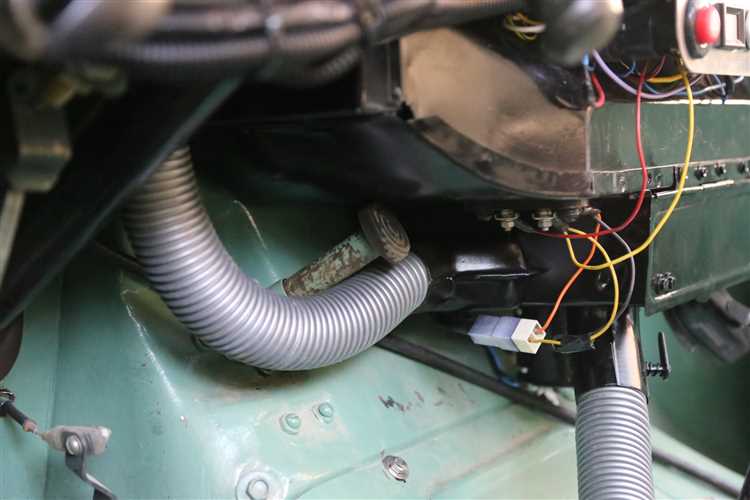

- Убедиться в наличии воздуховодов подходящего диаметра, обеспечивающих равномерную подачу тёплого воздуха в зону ног и на лобовое стекло. При необходимости доработать штатные каналы или установить гофры от промышленного вентиляционного оборудования.
- Проверить работоспособность крана подачи ОЖ – он должен открываться и закрываться без усилия. При заеданиях заменить или отрегулировать трос привода.
- Прогнать систему отопления на стенде или кратковременно установить на авто для проверки мощности потока и отсутствия завоздушивания радиатора.
Особое внимание стоит уделить шумоизоляции моторчика отопителя. Использование резиновых проставок и виброизоляционных накладок снижает уровень шума в салоне и увеличивает срок службы узла.

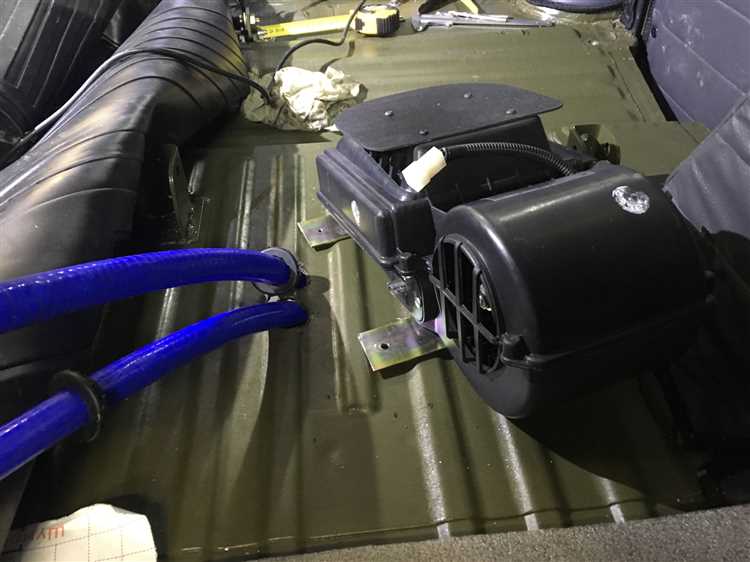

Разметка и крепление корпуса печки в моторном отсеке или салоне
Перед началом монтажа определите точное расположение корпуса печки с учётом штатной разводки патрубков и электропроводки. В УАЗах старых серий установка возможна как в моторном отсеке, так и в салоне, в зависимости от модели отопителя. Учтите, что корпус не должен касаться движущихся элементов, перегреваться от коллектора и мешать обслуживанию других узлов.
Для установки в моторном отсеке используйте плоские поверхности на перегородке, ближе к пассажирской стороне. Разметку выполняйте с установленным корпусом «в примерку» – это позволит точно определить точки сверления. Обратите внимание на наличие усилительных рёбер кузова: сверление рядом с ними нежелательно. После выравнивания корпуса по уровню отметьте маркером точки креплений через штатные отверстия корпуса.
В случае салонного размещения корпус монтируется под торпедо, ближе к центральной части перегородки. Перед сверлением демонтируйте ковролин и проверьте отсутствие проводки или труб с обратной стороны панели. Разметку выполняйте аналогично – через монтажные проушины на корпусе отопителя.
Сверление отверстий выполняется сверлом на 6–8 мм, в зависимости от используемых болтов. Используйте болты М6 с широкими шайбами и стопорными гайками. Для пластиковых корпусов желательно применение резиновых прокладок между корпусом и металлом кузова во избежание вибраций и трещин. После установки затяните все крепления равномерно, избегая перекоса корпуса.
При размещении в моторном отсеке герметизируйте отверстия уплотнительным составом для предотвращения попадания влаги и газов в салон. Убедитесь, что воздухозаборник не перекрыт и защищён от попадания грязи. Финальный этап – проверка прочности фиксации: корпус не должен люфтить при встряске и должен сохранять положение при работающем двигателе.
Прокладка и подключение патрубков системы охлаждения к печке
Для подключения отопителя салона УАЗ необходимо правильно организовать подвод и отвод охлаждающей жидкости через патрубки. Используются армированные резиновые шланги внутренним диаметром 18–20 мм. Шланги должны быть рассчитаны на температуру до 120 °C и давление не менее 1,5 бар. Оптимальная длина – минимально возможная без натяга, с учетом свободного хода двигателя.
Охлаждающая жидкость подается к печке от выходного патрубка головки блока цилиндров. Ответный шланг уходит в трубку, ведущую к нижней части радиатора. При наличии помпы отопителя шланг подачи подключается на вход насоса, выход – к радиатору печки. Без насоса циркуляция осуществляется естественным способом за счет давления в системе.
Шланги прокладываются вдоль моторного щита с использованием термостойких хомутов и изоляционных втулок в местах прохода через перегородки. Следует исключить участки, подверженные перегибам, касаниям выпускного коллектора и движущихся элементов. Радиус изгиба не менее 5 диаметров шланга.
Подключение к радиатору печки производится через латунные или стальные штуцеры с наружной резьбой ¾ дюйма. Для герметичности применяются силиконовые прокладки или анаэробный герметик. Хомуты затягиваются с усилием 3–5 Н·м. После сборки система заполняется антифризом, проводится продувка воздуха через штуцер или приоткрытый верхний патрубок.
Контроль герметичности осуществляется после прогрева двигателя до 90 °C: шланги должны быть тёплыми на всей длине, протечки исключены, температура подачи и возврата различается на 10–15 °C.

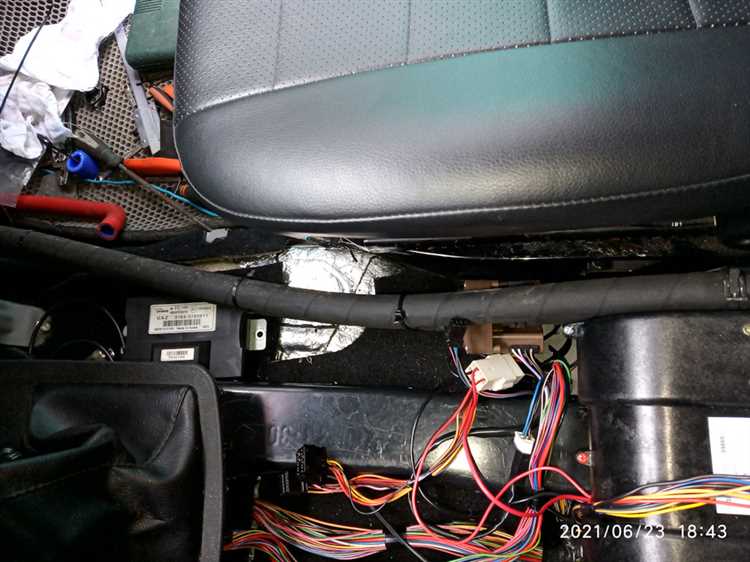

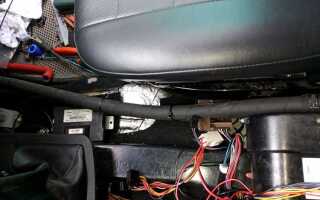

Монтаж электрической части: подключение вентилятора и регуляторов

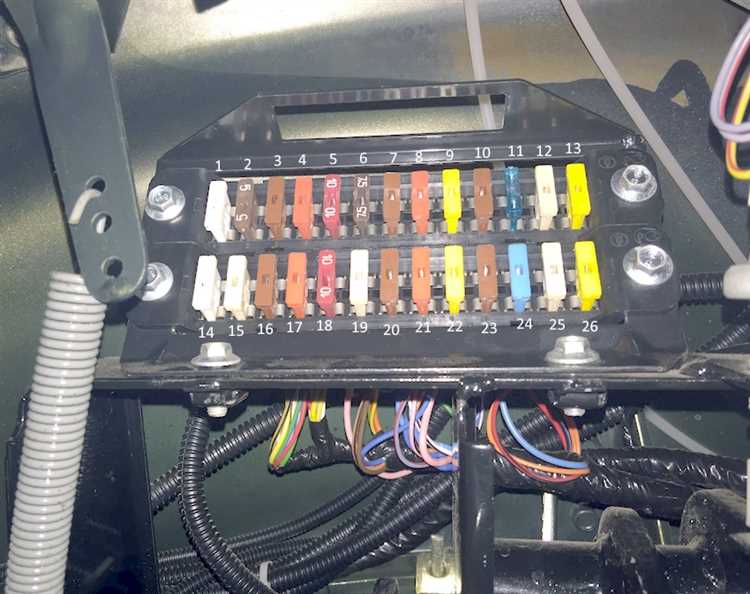

Питание вентилятора отопителя подводится напрямую от аккумулятора через предохранитель на 30 А. Рекомендуется использовать многожильный медный провод сечением не менее 2,5 мм². Соединение выполняется через реле, установленное в моторном отсеке, с управляющим проводом, выведенным в салон.
Реле вентилятора подключается по следующей схеме: контакт 30 – плюс от аккумулятора, контакт 87 – выход на мотор вентилятора, контакт 85 – масса, контакт 86 – управляющий сигнал от переключателя скоростей. Монтаж реле допускается на штатной панели или на отдельном креплении вблизи жгута проводки.

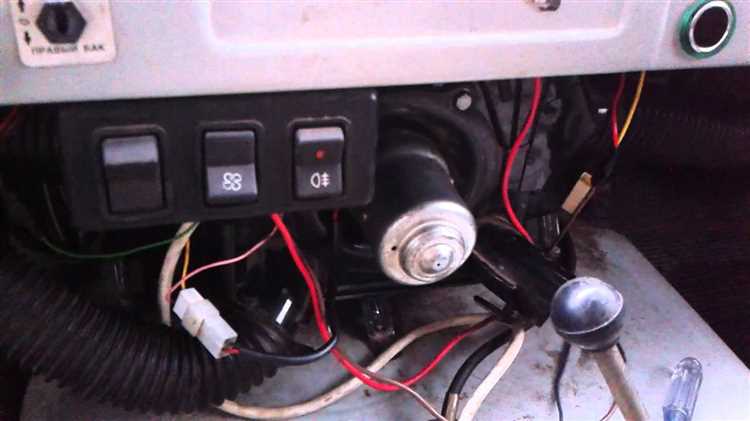

Переключатель скоростей вентилятора монтируется в зоне удобного доступа водителя. Стандартный трёхпозиционный переключатель подключается к управляющему проводу реле и к резисторам, обеспечивающим изменение скорости вращения. Для ступенчатой регулировки применяются проволочные резисторы мощностью не менее 10 Вт, установленные в потоке воздуха печки для охлаждения.
Масса вентилятора подключается напрямую к кузову, желательно в точке с заводской контактной шайбой. Перед затяжкой обязательно зачистить металл и обработать контакт антикоррозийным средством.
Проверка системы проводится после полного подключения. Необходимо включить зажигание, задать минимальную скорость на переключателе и убедиться в запуске вентилятора. Переключение на среднюю и максимальную скорость должно сопровождаться ощутимым увеличением потока воздуха. При перегреве резисторов или нестабильной работе вентилятора проверяются все соединения и сопротивление массы.
Заполнение системы охлаждения и удаление воздушных пробок
Перед заливкой охлаждающей жидкости убедитесь, что все соединения герметичны, а сливные пробки закручены. Используйте антифриз, соответствующий спецификации G11 или G12 в зависимости от двигателя и конструкции системы. Объем системы УАЗ составляет от 8 до 12 литров, в зависимости от модели и установленной печки.
Залив производится через расширительный бачок или радиатор, если конструкция позволяет. Медленно заливайте жидкость до уровня MAX при открытой крышке. Откройте краны печки, чтобы обеспечить циркуляцию через отопитель. Если предусмотрен, открутите штуцер развоздушки на патрубке печки до выхода жидкости без пузырей, затем затяните.
Запустите двигатель и дайте ему поработать на холостом ходу с открытой крышкой расширительного бачка. После включения вентилятора и прогрева до рабочей температуры долейте антифриз до уровня. Контролируйте температуру двигателя – резкие скачки указывают на воздушную пробку.
При наличии пробок сминайте верхний и нижний патрубки радиатора для их удаления. После полной прогонки термостата заглушите двигатель, дайте остыть и повторно проверьте уровень. При необходимости долейте. Убедитесь, что печка дует горячим воздухом на всех режимах – это основной признак корректной циркуляции.
Проверка работы печки на различных режимах нагрева и обдува
Для проверки работы печки отопления салона УАЗ важно протестировать ее в разных режимах работы, чтобы убедиться в исправности всех функций и корректной работе системы. Начинайте с включения двигателя и прогрева автомобиля до рабочей температуры.
1. Проверка режима обогрева: Включите систему на максимальную температуру и установите вентилятор на среднюю скорость. Убедитесь, что горячий воздух выходит через дефлекторы на панели приборов. Если температура воздуха в салоне начинает повышаться и воздух выходит равномерно, система работает правильно. Если воздух остается холодным или слишком слабым, проверьте уровень антифриза и фильтры вентиляции.
2. Проверка режима обдува лобового стекла: Переключите систему в режим обдува лобового стекла и установите максимальную скорость вентилятора. Ожидайте, что воздух начнет поступать непосредственно на стекло. Если стекло быстро оттаивает, значит, система работает исправно. Проблемы могут возникнуть, если воздух идет в сторону и не достигает стекла, что может быть связано с неисправностью заслонок.
3. Проверка режима обогрева ног пассажиров: Установите печку на минимальную температуру, но с максимальной скоростью вентилятора, и направьте поток воздуха на пол. Теплый воздух должен быть направлен на ноги. Если поток слабый или воздух слишком холодный, проверьте, не заблокированы ли дефлекторы и не забился ли воздуховод.
4. Проверка работы кондиционера: Если система оснащена кондиционером, переключите его на охлаждение и проверьте, что воздух, поступающий в салон, становится прохладным. При нормальной работе системы охлаждения воздух должен становиться холодным достаточно быстро. Если этого не происходит, проверьте уровень хладагента в системе и работу компрессора.
5. Тестирование всех режимов работы вентилятора: Отключите систему обогрева и переключите вентилятор на минимальную скорость. Проверьте, чтобы воздух поступал из всех доступных выходов (через боковые дефлекторы, центральный воздуховод и обдув лобового стекла). Неправильная работа на этих режимах может свидетельствовать о неисправности моторчика вентилятора или его регулятора.
Регулярная проверка этих режимов позволяет убедиться, что печка УАЗ работает без сбоев, и своевременно устранять потенциальные проблемы, что значительно повысит комфорт и безопасность в эксплуатации автомобиля.
Вопрос-ответ:
Какие этапы нужно пройти для подключения печки отопления салона УАЗ?
Для подключения печки отопления салона УАЗ нужно выполнить несколько шагов. Начать следует с отключения аккумулятора, чтобы избежать короткого замыкания. Затем демонтируется старое оборудование, если оно есть, и подготавливается место для установки нового. Подключение системы отопления начинается с монтажа радиатора, установки вентилятора и подключения всех трубок для подачи горячей воды. После этого проверяются все соединения на герметичность. Важным моментом является подключение системы электропитания вентилятора и проверка его работы. Завершающий этап — это настройка температуры и проверка работы печки в различных режимах.
Как правильно подключить проводку к печке отопления салона УАЗ?
Подключение проводки к печке отопления салона УАЗ требует внимательности. Сначала необходимо найти подходящие разъемы для подключения вентилятора, термостата и других компонентов системы. Важно учитывать полярность при подключении электропроводки, чтобы избежать повреждения элементов. Проводку необходимо прокладывать так, чтобы она не перекрывала воздуховоды и не мешала работе системы. Все соединения должны быть надежно закреплены, а изоляция проводов не повреждена. После завершения подключения проводки следует провести тестирование всех функций, включая регулировку температуры и работы вентилятора.
