Установка светодиодных противотуманных фар (ПТФ) на УАЗ требует учета особенностей штатной электропроводки и параметров самих фар. Типичная ошибка – прямое подключение диодов к существующим цепям без учета токовых характеристик и полярности. Это может привести к нестабильной работе, мерцанию или полной неработоспособности освещения.
Большинство светодиодных ПТФ имеют встроенные драйверы с ограничением по току, но при неправильном подключении они могут быть повреждены. На УАЗах старого образца часто используется реле с массой на корпус, тогда как современные диодные фары требуют стабильного «плюса» и качественного заземления. Рекомендуется использовать отдельное реле и прокладывать кабель напрямую от аккумулятора с предохранителем на 10–15 А, соблюдая полярность подключения к каждой фаре.
Еще один важный момент – взаимодействие с системой управления светом. На некоторых модификациях УАЗ при замене галогенных ПТФ на светодиодные наблюдаются ложные ошибки на панели приборов. Это устраняется установкой обманки (резистора) на 25 Вт/6 Ом, параллельно подключенной к каждому диоду. Также важно обеспечить герметичность соединений: используйте термоусадку и герметичные разъемы IP67, особенно если автомобиль эксплуатируется во влажной среде или на бездорожье.
Правильная коммутация, применение отдельных реле и защита соединений – ключ к бесперебойной работе диодных ПТФ на УАЗ. Такой подход не только исключает ошибки, но и обеспечивает стабильную яркость и долгий срок службы светодиодов в условиях повышенной вибрации и перепадов температуры.
Выбор подходящих диодных противотуманных фар для УАЗ
Для установки диодных ПТФ на УАЗ необходимо учитывать несколько технических параметров. В первую очередь – тип цоколя. На большинстве моделей УАЗ, включая Patriot и Hunter, используются фары с цоколем H11 или Н3. Перед покупкой обязательно уточните соответствие цоколя конкретной модификации автомобиля.
Второй важный аспект – мощность и потребление тока. Оптимальные значения – 15–20 Вт на одну фару. Это обеспечивает хорошую яркость (1200–1800 люмен) без перегрузки штатной электропроводки. Использование ПТФ с завышенной мощностью (более 25 Вт) может привести к ошибкам в бортовой системе или перегреву проводки.
Корпус диодных ПТФ должен быть алюминиевым или иметь качественный теплоотвод. Недопустимо применение пластиковых корпусов без радиаторов – срок службы таких изделий снижен вдвое. Также желательно наличие герметизации по стандарту IP67 и выше для предотвращения запотевания и коррозии.
Температура свечения – от 5000K до 6000K. Это обеспечивает нейтральный белый свет, хорошо видимый в тумане. Тёплые тона менее эффективны, а холодные выше 6500K чаще дают излишние блики на влажном асфальте.
Наконец, обратите внимание на форму светового пучка. Для УАЗ подходят ПТФ с чёткой горизонтальной отсечкой. Они не слепят встречных водителей и соответствуют требованиям ГОСТ Р 41.19. При этом старайтесь избегать универсальных светодиодных ламп с круглой диаграммой света – они не обеспечивают нужной направленности.
Необходимые инструменты и материалы для подключения
Для корректной установки диодных противотуманных фар (ПТФ) на УАЗ потребуется заранее подготовить конкретный набор инструментов и расходных материалов. Наличие всего необходимого позволит избежать ошибок при подключении и обеспечит надёжную работу оборудования.
- Мультиметр – для проверки напряжения и поиска подходящих точек подключения.
- Клещи для обжима клемм – необходимы для качественного соединения проводов с разъёмами.
- Изоляционный термоусадочный кембрик – обеспечивает герметичность соединений и защиту от влаги.
- Паяльник с припоем – используется при необходимости надёжной фиксации проводов, особенно в условиях вибрации.
- Комплект разъёмов типа AMP Superseal или аналогичных – подходят для подключения светодиодных ПТФ с защитой от пыли и влаги.
- Реле с контактной группой 30/85/86/87 – для безопасного включения фар через кнопку или габариты.
- Предохранитель на 10–15 А в влагозащищённом держателе – обязателен для защиты цепи от короткого замыкания.
- Автомобильный провод с сечением не менее 1,5 мм² – для подачи питания от аккумулятора к ПТФ.
- Обжимные клеммы «мама» и «папа» под стандартные контакты – обеспечивают надёжное разъёмное соединение.
- Пластиковые стяжки – для аккуратной фиксации проводки вдоль кузова и исключения провисаний.
- Наждачная бумага и обезжириватель – применяются перед пайкой и установкой клемм для обеспечения качественного контакта.
Дополнительно стоит иметь схему электропроводки конкретной модели УАЗа, чтобы точно определить точки подключения без вмешательства в штатную проводку блока управления.
Схема электропроводки и точки подключения на УАЗ
Для корректного подключения диодных противотуманных фар (ПТФ) на УАЗ необходимо учитывать особенности штатной электросхемы. Большинство моделей оснащены классической жгутовой разводкой с релейным управлением освещением. Диодные ПТФ требуют стабильного питания 12В с минимальными просадками и отсутствием импульсных помех от реле или генератора.
- Массу следует брать с кузова – предпочтительно с заводских точек, очищенных от краски. Категорически не допускается использование нестабильной массы с подвижных элементов, таких как крылья или капот.
- Управляющий сигнал можно взять с цепи габаритных огней – при этом ПТФ будут включаться только при включении габаритов, что соответствует ПДД. Провод габаритов обычно бело-синий или серо-зелёный, в зависимости от модели.
- Если используется кнопка управления ПТФ, её подключают через реле с защитным диодом, чтобы исключить паразитные токи. Реле устанавливают ближе к аккумулятору, рядом с блоком предохранителей.
Маркировка штатных проводов в жгуте может отличаться в зависимости от года выпуска УАЗ. Перед подключением следует прозвонить мультиметром нужные линии и удостовериться в отсутствии пульсаций напряжения. Использование штатных реле не рекомендуется – многие из них рассчитаны на нагрузку ламп накаливания и некорректно работают с диодами.
Установка кронштейнов и крепление диодных ПТФ
Перед монтажом убедитесь, что выбранные кронштейны совместимы с типом бампера УАЗ. Для моделей с металлическим бампером подойдут стальные кронштейны толщиной не менее 3 мм, с антикоррозийным покрытием. На пластиковый бампер устанавливаются усиленные кронштейны с дополнительными ребрами жесткости.
Разметка выполняется строго по уровню – допуск в наклоне не должен превышать 1°. Центры отверстий для крепежа кронштейнов отмечаются с учетом симметрии относительно центра автомобиля и высоты установки, не превышающей 900 мм от уровня земли.
Сверление производится сверлом диаметром 8,5 мм под болт М8. Используйте шайбы увеличенного диаметра с обратной стороны панели для распределения нагрузки и предотвращения продавливания материала. Все крепежи фиксируются гайками с нейлоновыми вставками (самоконтрящиеся), момент затяжки – 18 Н·м.
Диодные ПТФ крепятся на кронштейны через виброизолирующие прокладки толщиной 2–3 мм из резины или полиуретана. Это снижает нагрузку на корпус фонаря при езде по бездорожью и продлевает срок службы светодиодов. Положение фонарей регулируется до финальной затяжки, при этом световой пучок должен быть направлен под углом 3–5° вниз относительно горизонтали.
Все соединения защищаются термостойким герметиком или антикором – особенно актуально для крепежа, расположенного в зоне попадания влаги и грязи. После завершения установки необходимо проверить надежность крепления и отсутствие люфта вручную.

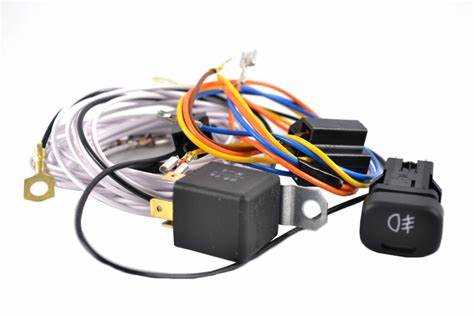

Подключение питания: реле, предохранители, кнопка

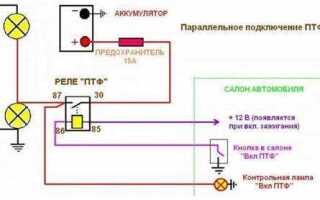

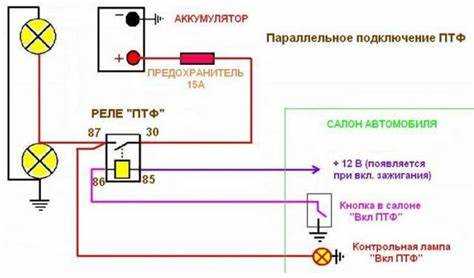

Реле необходимо для разгрузки штатной электропроводки и предотвращения перегрева контактов. Используется 4-контактное реле на 30 А, подключаемое по классической схеме: контакт 30 – к аккумулятору через предохранитель, контакт 87 – к ПТФ, 85 – на массу, 86 – к управляющему проводу от кнопки.
Предохранитель устанавливается обязательно, ближе к источнику питания. Рекомендуется использовать держатель с влагозащитой и предохранитель на 10–15 А, в зависимости от мощности диодных ПТФ. Например, при мощности 20 Вт на каждую фару, суммарный ток составит около 3,3 А, запас по току обязателен.
Кнопка включения ставится внутри салона, лучше использовать штатное место, если оно предусмотрено. Для исключения ошибки на приборке и некорректной работы БК подключение управляющего сигнала ведётся не к габаритам или ближнему свету, а к зажиганию или отдельному ACC-выходу. Это исключает ложные сигналы об ошибке и не нагружает CAN-шину.
Важно: провода от реле до ПТФ – сечением не менее 1,5 мм², разъёмы – влагозащищённые, соединения – опаяны и заизолированы термоусадкой. Использование «скруток» недопустимо.
Проверка полярности и исключение короткого замыкания
Перед подключением диодных ПТФ на УАЗ необходимо тщательно проверить полярность проводки. Неверная полярность может привести к повреждению как самих ПТФ, так и других элементов электросистемы. Для проверки полярности используйте мультиметр, установив его в режим измерения напряжения постоянного тока. Подключите щупы мультиметра к проводам питания, включив зажигание. Если показания мультиметра соответствуют номинальному напряжению (12 В для УАЗ), то полярность правильная.
Чтобы избежать короткого замыкания, тщательно проверяйте все соединения и изоляцию проводов. Особенно важно обратить внимание на места, где провода могут соприкасаться с металлическими частями кузова или другими проводами. Используйте термоусадочные трубки или изоленту для защиты оголённых участков проводов.
Необходимо исключить контакт проводки с местами, где возможны механические повреждения, например, в местах установки ПТФ. Плотно зафиксируйте проводку, чтобы исключить её трение о движущиеся части автомобиля. Периодически проверяйте целостность изоляции и проводки после установки ПТФ.
Тестирование работы и настройка угла светового пучка
После установки диодных противотуманных фар (ПТФ) на УАЗ важно правильно настроить угол их светового пучка, чтобы обеспечить оптимальное освещение дороги и избежать ослепления других водителей. Для этого выполните следующие шаги.
Шаг 1. Подготовка автомобиля
Поставьте автомобиль на ровную поверхность, желательно на стоянку с маркировкой, которая поможет правильно ориентировать фары. Убедитесь, что колеса автомобиля находятся в прямом положении. ПТФ должны быть установлены строго горизонтально.
Шаг 2. Подключение питания и проверка работы фар
Шаг 3. Настройка угла светового пучка
Используйте регулировочный механизм на корпусе ПТФ для настройки угла наклона. Направьте фары так, чтобы световой пучок не был слишком высоко или низко. Для этого можно использовать стену на расстоянии 5-10 метров от автомобиля.
Оптимальный угол светового пучка для ПТФ составляет около 1-2 градусов ниже горизонтальной линии. Это предотвратит попадание света в глаза встречных водителей и обеспечит хорошее освещение дороги. Следите, чтобы пучок был равномерно распределен.
Шаг 4. Проверка и коррекция угла
После регулировки включите автомобильные фары и осмотрите, как изменился световой пучок. Если освещается основная часть дороги, но не слишком высоко, угол настройки правильный. Если необходимо, выполните небольшую коррекцию.
Шаг 5. Заключительная проверка
После завершения регулировки убедитесь, что угол светового пучка не изменился в процессе эксплуатации. Периодически проверяйте работу ПТФ, чтобы избежать неправильной установки, вызванной вибрацией или нагрузкой на автомобиль.
Поиск и устранение возможных неисправностей
При подключении диодных ПТФ на УАЗ могут возникать различные проблемы. Ниже рассмотрены возможные неисправности и способы их устранения.
1. Отсутствие питания на ПТФ
Если фары не включаются, первым шагом проверьте питание. Используйте мультиметр, чтобы убедиться, что на контактах фары есть напряжение. Если его нет, проверьте проводку, включая соединения и предохранители. Возможно, повреждена проводка или неработающий предохранитель в цепи питания. Также стоит проверить реле управления, если оно используется для подключения ПТФ.
2. Неправильная работа реле
Если ПТФ включаются некорректно (например, горят не стабильно), это может быть связано с реле. Проверьте его целостность с помощью мультиметра. При необходимости замените реле на исправное. Также стоит проверить его подключение и качество контактов, так как коррозия или ослабленные соединения могут вызвать проблемы с его функционированием.
3. Перегрев диодов
Перегрев диодных ПТФ может происходить из-за неправильного подключения, особенно при недостаточном охлаждении или слишком высоком напряжении. Проверьте напряжение на ПТФ с помощью мультиметра, оно должно соответствовать номиналу, указанному производителем. Если напряжение выше нормы, проверьте регулятор напряжения и исправность генератора. Также стоит убедиться в правильной установке фар, чтобы исключить перегрев из-за плохого теплоотведения.
4. Неисправности в проводке
Иногда проблемы возникают из-за повреждений проводки. Проверьте целостность проводов от блока предохранителей до ПТФ. Особое внимание уделите участкам, где проводка может подвергаться механическим повреждениям (например, в местах сгибов или под кузовом). Если повреждения обнаружены, замените поврежденный участок проводки.
5. Нестабильная работа переключателя
Если при включении ПТФ они не включаются или включаются с задержкой, проверьте переключатель на исправность. Используйте мультиметр для проверки контактов переключателя. В случае неисправности переключатель нужно заменить или почистить его контакты, чтобы избежать проблем с замыканием.
6. Использование некачественных комплектующих
При подключении диодных ПТФ важно использовать качественные компоненты. Некоторые дешевые модели могут иметь низкий срок службы или плохое качество соединений, что приведет к неисправностям. Рекомендуется использовать компоненты от проверенных производителей, чтобы избежать проблем с долговечностью.
Вопрос-ответ:
Как правильно подключить диодные ПТФ на УАЗ, чтобы избежать ошибок в процессе установки?
Подключение диодных противотуманных фар (ПТФ) на УАЗ требует правильного выбора схемы подключения и соблюдения электрических норм. Важно использовать проводку, которая выдерживает нагрузку, соответствующую мощности диодов. Для этого обычно нужно подключить ПТФ через реле, которое обеспечит безопасную работу. Также не забудьте о правильной полярности подключения: положительный провод должен быть подключен к плюсу аккумулятора, а отрицательный – к массе кузова. Для надежности используйте качественные соединители и заизолируйте все оголенные провода, чтобы избежать короткого замыкания.
Можно ли подключить диодные ПТФ напрямую к штатным проводам на УАЗ?
Прямое подключение диодных ПТФ к штатным проводам не рекомендуется, поскольку штатные провода могут не выдержать дополнительной нагрузки. Обычно стандартные схемы подключения не предусмотрены для работы с высокомощными диодными лампами. Лучше всего использовать реле, которое будет переключать нагрузку, и добавить предохранитель, чтобы защитить систему от перегрузок. Таким образом, подключение через реле обеспечит не только правильную работу фар, но и безопасность автомобиля в случае короткого замыкания или других неполадок.
Что нужно учитывать при установке диодных ПТФ на УАЗ с точки зрения электроники?
При установке диодных ПТФ на УАЗ важно учитывать мощность новых фар и их совместимость с системой автомобиля. Диоды потребляют меньше энергии по сравнению с обычными лампами, однако их установка все равно должна учитывать параметры проводки и напряжение. Нужно установить реле и предохранитель подходящего номинала, а также внимательно следить за тем, чтобы диоды не перегревались и не создавали дополнительных помех в работе электроники. Для этого можно использовать фильтры или устройства защиты от перенапряжений. Проверьте также, что ваши фары правильно закреплены и не будут вибрировать, что может привести к повреждению проводки или фар.
Какие ошибки могут возникнуть при подключении диодных ПТФ на УАЗ, и как их избежать?
Основные ошибки при подключении диодных ПТФ на УАЗ включают неправильное подключение проводки, использование слабых проводов, не соответствующих нагрузке, и отсутствие защиты от короткого замыкания. Чтобы избежать таких проблем, важно заранее проверить соответствие проводки мощности фар и установить реле для распределения нагрузки. Неправильное подключение к штатной проводке может привести к перегреву или выходу из строя электрической системы. Кроме того, стоит обратить внимание на правильную полярность подключения, чтобы избежать повреждения светодиодов. Убедитесь, что все соединения герметичны и хорошо изолированы, чтобы избежать коротких замыканий, особенно в условиях влажности или грязи.
