Как правильно регулировать клапана 421 уаз

Регулировка клапанов двигателя УАЗ 421 – важная процедура, от которой зависит корректная работа двигателя и его долговечность. Периодическая настройка зазоров клапанов помогает избежать перегрева, снизить износ деталей и поддерживать оптимальные характеристики работы двигателя. Чтобы правильно выполнить регулировку, необходимо понимать ключевые параметры и последовательность действий.

Процесс регулировки клапанов на УАЗ 421 включает в себя несколько этапов, начиная с подготовки автомобиля и заканчивая проверкой результата. Ключевым моментом является правильный выбор инструмента, точность измерений и соблюдение точных технологических указаний. Важно учитывать, что ошибки в регулировке могут привести к повышенному расходу топлива, плохому запуску двигателя и даже повреждению клапанов или седел.

Для регулировки клапанов требуется соблюдение нескольких шагов: сначала необходимо установить двигатель в верхнюю мертвую точку (ВМТ) на первом цилиндре, затем проверяются зазоры между кулачками распределительного вала и клапанами. Для этого используется щуп с нужным сечением. Регулировка осуществляется с помощью регулировочных винтов и гаек на каждом клапане, при этом важно соблюдать указанные значения зазора, которые составляют 0,2 мм для впускных и 0,3 мм для выпускных клапанов.

Правильная настройка клапанов помогает не только продлить срок службы двигателя, но и улучшить его экономичность и мощность. Недооценка важности этой процедуры может привести к потере мощности, избыточному расходу топлива и повышенному уровню шума двигателя. При соблюдении всех рекомендаций, процедура регулировки клапанов становится несложной, но обязательной для поддержания исправности автомобиля в долгосрочной перспективе.

Подготовка автомобиля и инструментов для регулировки клапанов

Для успешной регулировки клапанов на двигателе УАЗ 421 важно тщательно подготовить как автомобиль, так и инструменты. Начните с обеспечения достаточного времени и пространства для работы. Лучше всего выполнять процедуру в сухом, хорошо освещённом месте, где легко доступ к двигателю и необходимым инструментам.

Перед началом работ убедитесь, что двигатель остыл, так как регулировка клапанов проводится только на холодном моторе. Откройте капот и снимите воздушный фильтр, а также другие элементы, которые могут мешать доступу к клапанам (например, крышку клапанов или компоненты, стоящие в пути). Также рекомендуется отсоединить клемму от аккумулятора, чтобы избежать случайного короткого замыкания.

Необходимый набор инструментов включает в себя: гаечные ключи для снятия крышки клапанов, регулировочные щупы для определения зазора, отвертки и головки с удлинителями для точности при регулировке. Обязательно возьмите специальный моментный ключ для затяжки болтов крышки клапанов, чтобы избежать повреждения резьбы или недостаточной затяжки.

Для точной регулировки зазоров потребуется измерительный щуп с диапазоном, соответствующим техническим характеристикам вашего двигателя. Обычно для УАЗ 421 зазор между клапаном и толкателем составляет 0.2 мм для впускных и 0.3 мм для выпускных клапанов, но для точных данных следует сверяться с мануалом.

Кроме того, запаситесь хорошим освещением и устойчивыми подставками для мотора, если нужно будет поднять его для лучшего доступа. Прежде чем приступить к регулировке, заранее проверьте состояние прокладок, чтобы избежать утечек масла и других жидкостей после сборки.

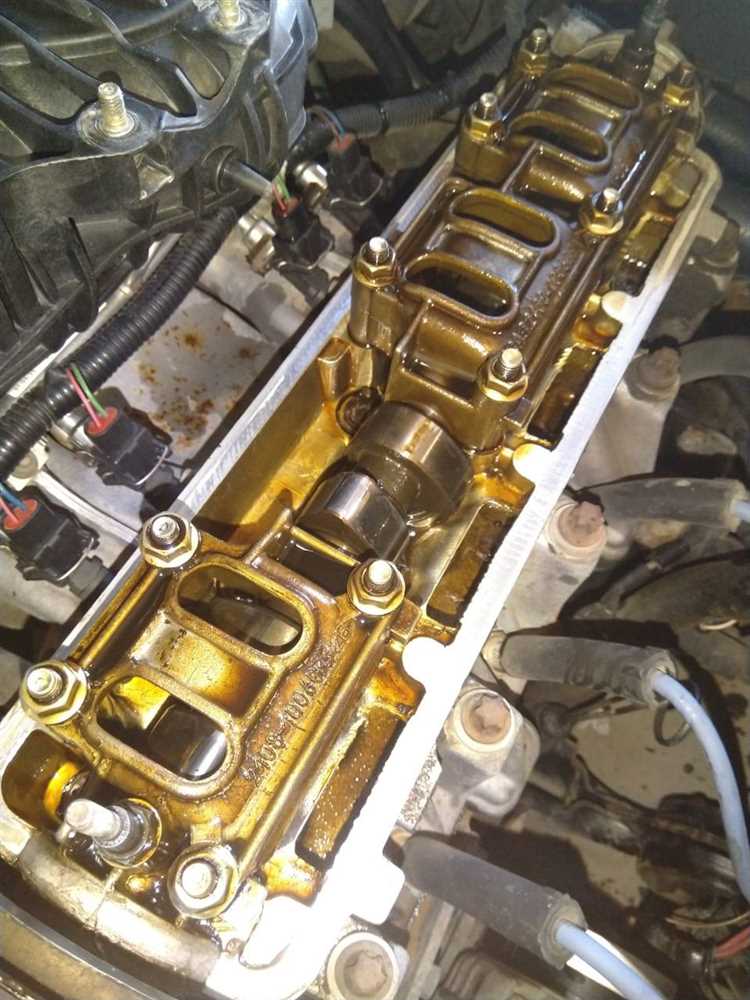

Порядок снятия крышки клапанов и демонтаж крышки распределительного вала

Перед началом работ по снятию крышки клапанов и демонтажу крышки распределительного вала необходимо подготовить автомобиль, обеспечить доступ к двигателю и подготовить инструменты.

Необходимые инструменты:

• Гаечные ключи (размеры зависят от крепежа)
• Отвёртка
• Герметик для прокладки крышки
• Чистящие средства
• Новую прокладку крышки распределительного вала

Для безопасной работы отключите аккумулятор и дайте двигателю остыть, если он был в эксплуатации.

Снятие крышки клапанов:

1. Снимите декоративную крышку двигателя, если она установлена, для получения доступа к крышке клапанов.
2. Отсоедините проводку и элементы, мешающие доступу к крышке клапанов (например, шланги, вакуумные трубки).
3. Открутите болты крепления крышки клапанов. Работу следует начинать с центральных болтов, постепенно переходя к внешним. Это позволит избежать деформации крышки.
4. Поднимите крышку, аккуратно ослабляя её. Если она не снимается легко, аккуратно постучите по ней резиновым молотком, чтобы избежать повреждений.
5. Проверьте состояние прокладки крышки. Если она повреждена или сильно изношена, замените её новой.

Демонтаж крышки распределительного вала:

1. Перед снятием крышки распределительного вала ослабьте натяжение ремня ГРМ или цепи. Обратите внимание на метки на шкивах для правильной установки при сборке.
2. Отсоедините все элементы, которые могут помешать снятию крышки распределительного вала, включая крепежные болты и натяжители ремня или цепи.
3. Открутите болты крепления крышки распределительного вала, начиная с центральных и постепенно двигаясь к внешним.
4. Снимите крышку распределительного вала, аккуратно поддев её, если она не снимается свободно. Используйте резиновый молоток, если крышка сидит слишком плотно.
5. Проверьте состояние прокладки крышки и её герметичность. При необходимости установите новую прокладку перед сборкой.

После демонтажа крышки распределительного вала и крышки клапанов проведите осмотр элементов на наличие износа или повреждений. Перед установкой крышек убедитесь, что все детали очищены от загрязнений, а поверхности герметичные.

Проверка зазоров клапанов перед регулировкой

Перед началом регулировки клапанов на двигателе УАЗ-421 важно провести точную проверку зазоров. Это необходимо для определения их соответствия установленным производителем нормам, что напрямую влияет на корректную работу двигателя.

Для проверки зазоров потребуется измерительный щуп, который должен соответствовать техническим характеристикам зазоров для каждого типа клапана. На двигателе УАЗ-421 зазоры клапанов должны быть следующими: для впускных клапанов – 0,25 мм, для выпускных – 0,35 мм. При измерении щуп должен свободно входить в зазор, но с небольшим сопротивлением.

Перед измерением зазоров необходимо установить поршень в верхнюю мертвую точку (ВМТ) для соответствующего цилиндра. Это можно сделать с помощью вращения коленчатого вала через шатун с использованием ключа на шкиве коленвала. Проверьте, чтобы поршень находился в положении, при котором клапаны данного цилиндра не соприкасаются с поршнем.

Для точности измерений щуп вводится между концом штока клапана и сиденьем клапана. Важно, чтобы измерения проводились в положении ВМТ, чтобы зазор был точным, без влияния давления газа или других факторов.

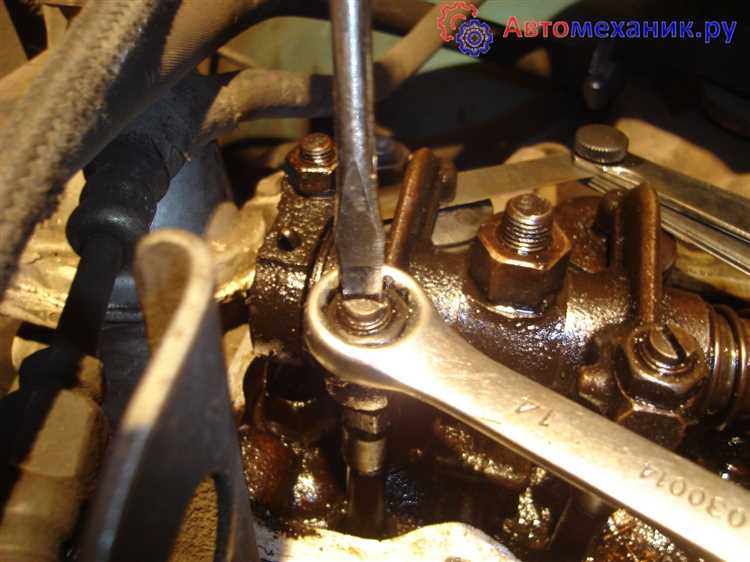

Если зазор не соответствует нормам, необходимо произвести регулировку. Для этого требуется ослабить регулировочную гайку на коромысле, а затем изменить длину толкателя с помощью регулировочного винта. При этом следует аккуратно работать с гаечным инструментом, чтобы не повредить детали двигателя.

После регулировки зазоров снова повторите проверку для всех клапанов. Это нужно для того, чтобы убедиться, что все значения находятся в пределах нормы и двигатель будет работать эффективно.

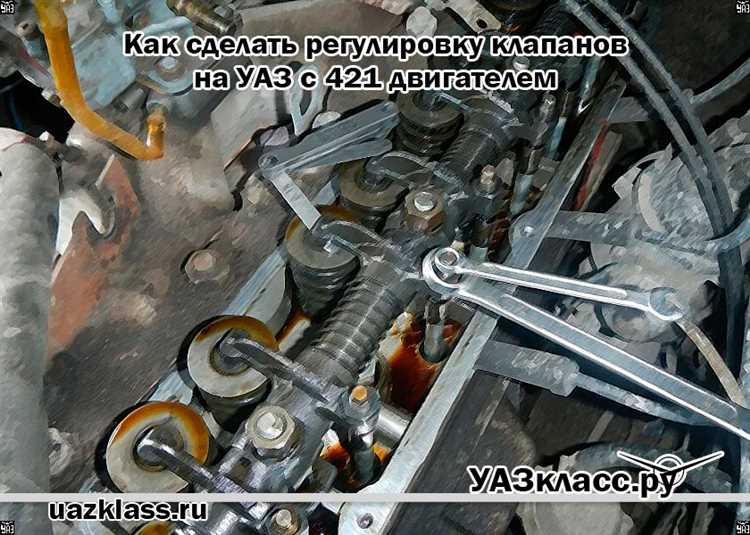

Регулировка зазоров клапанов с использованием щупа

Для точной регулировки зазоров клапанов на двигателе УАЗ-421 необходимо использовать щупы, которые позволяют добиться необходимой толщины зазора между клапаном и его приводом. Важно правильно выбрать щупы нужной толщины, так как они служат основным инструментом для измерения и корректировки зазора.

Начинать регулировку следует с того, что нужно установить двигатель в положение ВМТ (верхняя мёртвая точка) первого цилиндра. Это необходимо для того, чтобы полностью исключить возможность ошибки при регулировке. На этом этапе стоит точно определить, какой цилиндр нужно настраивать, чтобы не допустить несоответствия зазоров на разных клапанах.

Щуп должен быть введен между кулачком распредвала и толкателем, после чего производится проверка зазора. Рекомендуемая величина зазора для впускных клапанов составляет 0.20-0.25 мм, а для выпускных – 0.25-0.30 мм. Эти значения могут варьироваться в зависимости от конкретных условий эксплуатации, но указанные диапазоны являются стандартными.

Важно, чтобы щуп двигался с небольшим сопротивлением, но при этом не было чрезмерного трения. Если щуп проходит слишком свободно, необходимо уменьшить зазор, а если щуп не проходит, его нужно увеличить. Для корректировки зазора используется регулировочный винт, который можно настроить, поворачивая его в нужном направлении с помощью соответствующего инструмента.

После того как зазор будет отрегулирован, щуп должен без проблем проходить между кулачком и толкателем, не создавая излишнего сопротивления, но при этом не болтаться. Применение щупа позволяет добиться высокой точности, поскольку его размер точно соответствует нужному зазору, а сам процесс не зависит от субъективных факторов.

Необходимо провести проверку на всех клапанах, начиная с первого цилиндра, поочередно устанавливая двигатель на ВМТ каждого последующего цилиндра. После регулировки зазоров на всех клапанах стоит проверить, чтобы все соединения были затянуты с необходимым моментом, что обеспечит надежную работу двигателя.

Проверка правильности регулировки клапанов после завершения работы

После регулировки клапанов УАЗ 421 важно убедиться в правильности выполненной работы. Несоответствие параметров может привести к снижению мощности двигателя, повышенному расходу топлива и возможным повреждениям. Вот шаги для проверки.

• Запуск двигателя: Начните с холодного пуска. Обороты должны быть стабильными. Если двигатель сразу начинает «троить» или работает с перебоями, возможно, требуется повторная регулировка.
• Прослушивание работы двигателя: Прислушайтесь к звукам работы клапанов. Посторонний шум, например, щелчки или металлические стуки, могут свидетельствовать о неправильной регулировке.
• Проверка давления масла: Убедитесь, что давление масла в норме. Низкое давление может указывать на недостаточный зазор в клапанах или проблемах с механикой двигателя.
• Температурный режим: Проверьте температуру двигателя. Перегрев может возникнуть из-за неправильной работы клапанов, что подтверждается аномальными показателями температуры.
• Проверка компрессии: Используйте компрессометр для проверки компрессии в цилиндрах. Низкая компрессия в одном или нескольких цилиндрах может указывать на неправильно отрегулированные клапаны.

Если результаты проверки не соответствуют нормам, повторно проверьте зазоры на каждом клапане. Слишком большой зазор может привести к снижению мощности и повышенному износу, а слишком маленький – к повреждению седла клапана и головки цилиндров.

Регулировку рекомендуется проводить в несколько этапов, контролируя все параметры по мере выполнения работы. Это позволит минимизировать риск ошибок и продлить срок службы двигателя.

Рекомендации по обслуживанию двигателя после регулировки клапанов

После того как регулировка клапанов на двигателе УАЗ 421 выполнена, необходимо тщательно следить за состоянием двигателя в первые километры пробега. Это важно для проверки корректности настроек и предотвращения возможных поломок.

1. Прогрев двигателя – сразу после регулировки нужно дать двигателю прогреться на холостых оборотах. Это поможет системе стабилизироваться и выявить возможные ошибки в настройках. Прогрев должен быть плавным, чтобы избежать перегрева, особенно если мотор ещё не обкатан после ремонта.

2. Проверка компрессии – после регулировки клапанов желательно проверить компрессию в цилиндрах. Пониженная компрессия может свидетельствовать о том, что клапаны не были отрегулированы должным образом. Использование манометра поможет диагностировать любые отклонения и предпринять нужные меры.

3. Повторная проверка зазоров – в течение первых 500-1000 км после регулировки клапанов стоит повторно проверить зазоры. Из-за теплового расширения металлов может произойти их изменение, что приведет к несоответствию настроек. Если зазоры изменились, регулировку нужно повторить.

4. Контроль температуры работы двигателя – во время обкатки особенно важно следить за температурой двигателя. Постоянный перегрев может указывать на неправильную работу клапанов или других элементов системы. Убедитесь, что система охлаждения функционирует исправно, и температура не превышает допустимые нормы.

5. Регулярная замена масла – после регулировки клапанов в течение первых 1000-1500 км рекомендуется сменить масло в двигателе. Это связано с тем, что во время настройки могут выделяться микрочастицы металла, которые попадут в масло и повредят детали двигателя при дальнейшем функционировании.

6. Прислушивание к работе мотора – в первые дни после регулировки обратите внимание на звук работы двигателя. Неправильная настройка клапанов может проявляться в посторонних шумов и стуках, что требует немедленного вмешательства. Регулярный осмотр и диагностика помогут избежать проблем в будущем.

7. Устранение возможных вибраций – если после регулировки клапанов наблюдаются вибрации или нестабильная работа мотора, проверьте зазоры снова. Иногда неправильная регулировка может стать причиной неравномерного хода поршней, что приводит к дополнительным нагрузкам на двигатель.

8. Обкатка после настройки – в первые несколько сотен километров избегайте резких ускорений и перегрузок двигателя. Обкатка помогает правильно износиться клапанам и всем сопутствующим механизмам. Легкая и умеренная нагрузка способствует их правильной адаптации.

Вопрос-ответ:

Как понять, что пришло время регулировать клапана на УАЗ 421?

Регулировка клапанов на УАЗ 421 обычно необходима при появлении таких признаков, как нестабильная работа двигателя, повышенный расход топлива, громкие стуки в районе головки блока цилиндров или слабая тяга. Эти симптомы могут указывать на нарушение зазоров клапанов, что влияет на эффективность работы мотора.

Какие инструменты нужны для регулировки клапанов на УАЗ 421?

Для регулировки клапанов на УАЗ 421 потребуется набор инструментов, включая ключи для снятия головки блока цилиндров, щупы для измерения зазора, отвертки и моментный ключ для затяжки болтов. Также полезно иметь съёмник распределительного вала, чтобы облегчить демонтаж некоторых компонентов, если это нужно.

Как правильно выставить зазор клапанов на УАЗ 421?

Для регулировки зазора клапанов на УАЗ 421 нужно сначала установить двигатель в верхнюю мёртву точку (ВМТ) в первом цилиндре. Затем с помощью щупа измеряются зазоры между кулачками распределительного вала и верхними частями клапанов. Зазор регулируется с помощью гаек на регулировочных болтах, пока не будет достигнут требуемый размер, который обычно составляет 0.15 мм для впускных и 0.25 мм для выпускных клапанов.

Можно ли самостоятельно отрегулировать клапана на УАЗ 421 или нужно обращаться к специалисту?

Регулировка клапанов на УАЗ 421 может быть выполнена самостоятельно, если у вас есть базовые знания об устройстве двигателя и нужные инструменты. Процесс не требует профессиональных навыков, однако важно соблюдать точность при измерении и регулировке зазоров. Если у вас нет опыта, можно обратиться к механикам для более качественного выполнения работы.

Как часто нужно регулировать клапана на УАЗ 421?

Регулировку клапанов на УАЗ 421 рекомендуется выполнять каждые 10-15 тысяч километров пробега. Однако если заметили проблемы с работой двигателя, например, шум или плохую тягу, стоит проверить зазоры клапанов раньше. Также стоит учитывать рекомендации производителя, указанные в руководстве по эксплуатации автомобиля.
