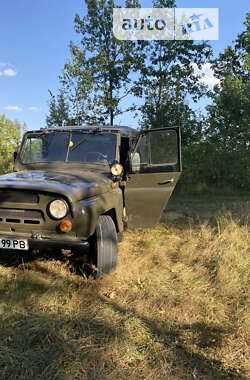

Кузов УАЗ 469Б, выпущенный в период 1972–1985 годов, изначально не отличался антикоррозионной стойкостью. Даже при условии хранения в сухом гараже после 30–40 лет эксплуатации неизбежно появляется сквозная коррозия в зонах стыков лонжеронов, порогов, ниш арок и пола. Проварка этих участков необходима не только для восстановления прочности, но и для возможности безопасной эксплуатации автомобиля на бездорожье.
Перед началом сварочных работ необходимо полностью разобрать салон, снять аккумулятор и отсоединить проводку в зонах сварки. Очистка металла до блеска обязательна: используйте металлическую щётку на болгарке и щетку по металлу вручную для труднодоступных участков. Оценку толщины оставшегося металла проводите с помощью штангенциркуля: менее 0,7 мм – участок подлежит вырезанию и замене.
Для проварки используется полуавтомат с проволокой 0,8 мм и углекислотной защитой. Оптимальный ток – 60–80 А. Работа ведётся точечными прихватами с промежуточным охлаждением – это исключает деформацию панелей. Замену порогов рекомендуется выполнять с установкой усиливающих накладок из листа толщиной 1,2–1,5 мм. В местах крепления кузова к раме варку следует проводить особенно тщательно – здесь концентрируются основные нагрузки на кручение и изгиб.
После сварки все швы очищаются, обрабатываются преобразователем ржавчины и дважды грунтуются кислотным грунтом. Только затем возможна герметизация и нанесение антикоррозийного покрытия. Эти этапы не стоит пропускать: именно они обеспечивают защиту свежего металла от повторного разрушения.
Подготовка кузова УАЗ 469Б к сварочным работам: зачистка, разметка и доступ

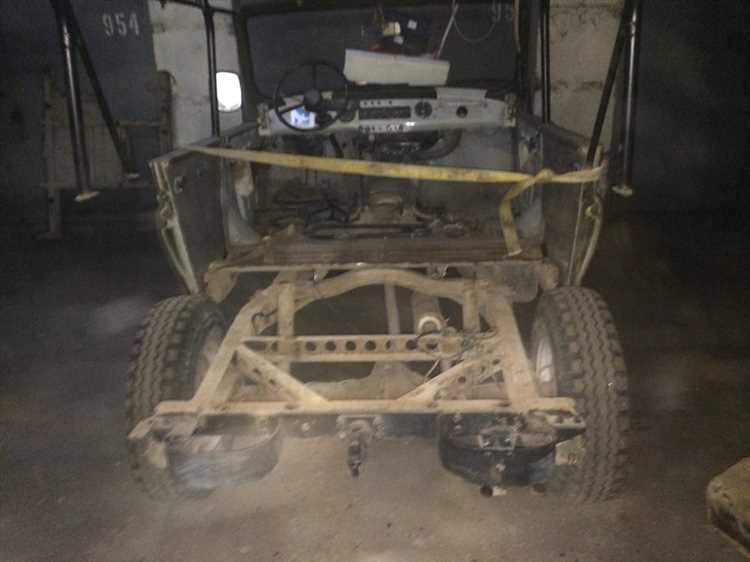

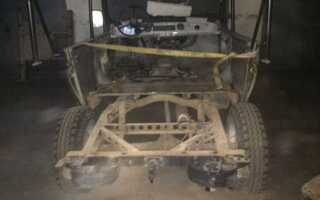

Перед началом сварки необходимо полностью демонтировать элементы, мешающие доступу к швам: сиденья, обшивку, топливные магистрали, проводку, аккумулятор. В салоне убираются напольные покрытия и шумоизоляция. Кузов моется керхером с автошампунем, особое внимание – днищу, колесным аркам и внутренним лонжеронам.
Ржавчина удаляется металлической щёткой на болгарке или насадкой на дрель. Для труднодоступных участков используется игольчатый молоток или ручная щётка. После зачистки проводится обезжиривание растворителем – ацетоном или уайт-спиритом. Поверхности тщательно вытираются безворсовой ветошью.
Разметка выполняется маркером по металлу или кернером. Линии должны точно указывать границы вырезаемых участков и мест установки усиливающих накладок. Проверяется целостность сопряжённых элементов: стойки, лонжероны, усилители. При наличии скрытой коррозии проводится простукивание молотком – звонкий звук свидетельствует о сохранности металла.

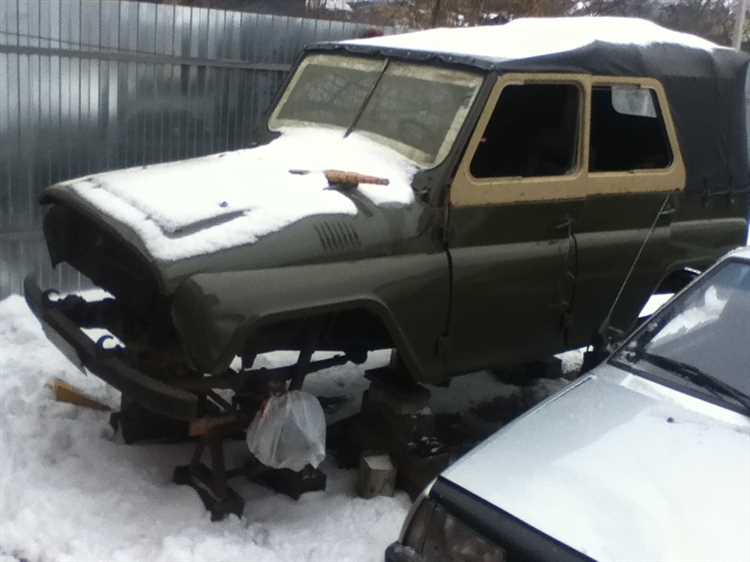

Для доступа к сварочным швам кузов фиксируется на опорах или стапеле. Поддомкрачивание выполняется под силовые элементы рамы. Рабочая зона должна быть хорошо освещена. Провода и горючие жидкости удаляются в радиусе не менее одного метра. Если требуется перевернуть кузов, используется поворотное приспособление или самодельный кантователь.
Определение и устранение типичных мест коррозии на кузове УАЗ 469Б
Лонжероны передней части рамы подвержены агрессивному воздействию влаги и грязи, скапливающейся в нишах. Проверка проводится путём простукивания молотком и осмотра с фонариком. При обнаружении вздутий металла – вырезать поражённый участок, зачистить до чистого металла и заварить вставку с последующей антикоррозийной обработкой.
Арки задних колёс чаще всего гниют по кромке соприкосновения с подкрылками. Причина – скапливание песка и соли. После снятия подкрылков необходимо вымыть полости, зачистить ржавчину, обработать кислотным преобразователем, загрунтовать и покрасить. Край желательно усилить дополнительной полосой металла.
Нижняя кромка дверей страдает из-за плохой вентиляции внутреннего пространства. При осмотре обратить внимание на швы и стыки металла. Для устранения – вскрыть нижнюю часть, удалить ржавчину механическим способом, обработать грунтом и мастикой, восстановить герметичность шва.
Крылья в районе крепления к кузову подвержены скрытой коррозии из-за скопления влаги под уплотнителями. Демонтаж крыла обязателен. После очистки – удалить ржавчину, проварить трещины, нанести антикор и заново установить с заменой уплотнителя на современный влагостойкий материал.
Пол салона и багажника особенно уязвимы в точках стока воды. Осмотр желательно проводить с внутренней и нижней стороны. После выявления коррозии – вырезать гнилые участки, варить из листа толщиной не менее 1,5 мм. Затем – двухслойная обработка мастикой и установка влагостойкой шумоизоляции.

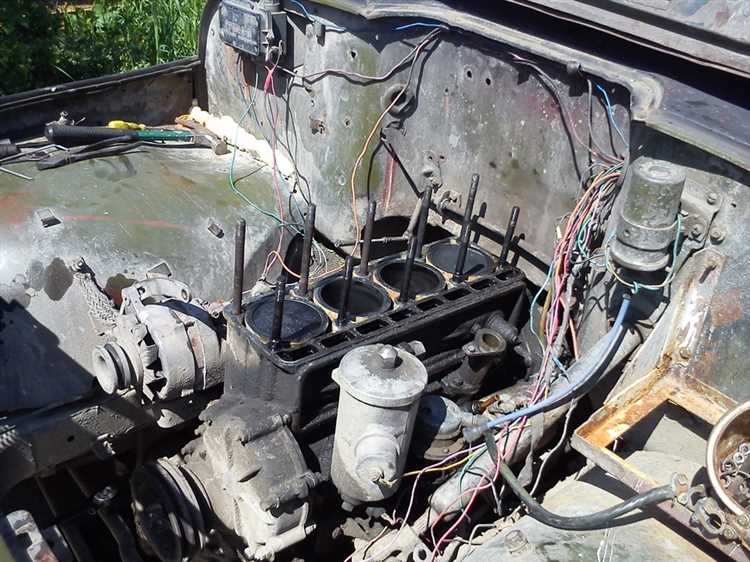

Места крепления аккумуляторной площадки и бачка омывателя требуют особого внимания из-за постоянного контакта с электролитом и влагой. Рекомендуется демонтаж площадки, зачистка, проварка и установка нового элемента из оцинкованного металла.
Выбор сварочного аппарата и расходников для ремонта кузова УАЗ 469Б
Для ремонта кузова УАЗ 469Б предпочтителен полуавтоматический сварочный аппарат (MIG/MAG) с возможностью работы в режиме сварки с газом и без него. Мощность – от 160 до 200 А. Этого достаточно для кузовного металла толщиной 0,8–2 мм и усиленных элементов до 4 мм. Аппараты с регулировкой тока не по ступеням, а с плавной настройкой позволяют точнее подобрать параметры под конкретную задачу.
Оптимальный диаметр сварочной проволоки – 0,8 мм. При работе без газа стоит использовать порошковую проволоку, например, E71T-GS. Если есть возможность сварки с газом, применяют стандартную омеднённую проволоку типа ER70S-6 и смесь CO₂ + Ar (82/18 или 80/20). Это даёт минимальный разбрызг и ровный шов на тонком металле.
Редуктор и баллон под газ – обязательны при работе в защитной среде. Рекомендуется баллон объёмом 40 литров – меньше нецелесообразно, так как газ расходуется быстро. Шланг должен быть армированным, длиной не менее 3 м.
Для зачистки металла до сварки необходимы лепестковые круги зернистостью P60–P80 и кордщётки. После сварки – шлифовальные диски на 120 зерно или мягкие круги на липучке. Абразив – только проверенных марок, например, Klingspor или Pferd.
Электроды не применяются: дуговая сварка с покрытым электродом перегревает тонкий металл и вызывает прожоги. Газовая сварка также неприемлема – недостаточный контроль тепловложения и риск коробления панелей.
Провода питания аппарата должны выдерживать ток не менее 25 А, розетка – с заземлением, провод – медный, сечением не менее 2,5 мм². Не допускается работа от удлинителей низкого качества – падение напряжения приведёт к нестабильной дуге и браку швов.
Сварка порогов и усиление несущих элементов рамы
Перед началом работ необходимо демонтировать штатные пороги и оценить степень коррозии примыкающих участков. Часто повреждения затрагивают зоны крепления кузова к раме и участки возле стоек. Использовать сварку поверх ржавчины недопустимо – металл зачищается до блеска щёткой по металлу или лепестковым кругом.
- Для новых порогов применяется профиль 60х40 мм с толщиной стенки не менее 2 мм. Заводские аналоги из тонкого металла не обеспечивают достаточной жёсткости.
- Порог приваривается по всей длине точками с интервалом 20–30 мм, затем швы провариваются сплошным швом с двух сторон.
- Особое внимание уделяется местам сопряжения с лонжеронами и стойками. Здесь рекомендуется установка усиливающих накладок из стали толщиной 3 мм.
- Если заводская платформа имеет трещины возле креплений кузова, вварить усиливающие пластины не менее 100х100 мм, предварительно вырезав ослабленные участки.
Для усиления рамы в наиболее нагруженных местах (под лебёдкой, у креплений рессор, под коробкой передач) применяются накладки из листа 4 мм. Заготовки фиксируются прихватками, после чего провариваются сплошным швом. В местах сверления крепёжных отверстий после сварки обязательно проводится зачистка и антикоррозийная обработка.
- Перед сваркой проверить геометрию рамы, при необходимости – провести правку.
- Обязательно проварить все швы с обеих сторон, особенно в местах с повышенными динамическими нагрузками.
- После сварки – зачистка, грунтовка и покрытие рамы антикором типа «Раптор» или битумным мастичным составом.
Нарушение технологии сварки порогов и усиления рамы снижает жёсткость кузова и приводит к растрескиванию сварных швов при эксплуатации. Все работы выполняются при отключённой аккумуляторной батарее и с обязательным применением защитных экранов для электропроводки и шлангов.
Проварка арок, крыльев и других внешних кузовных панелей
Перед началом работ необходимо демонтировать облицовочные элементы, подкрылки и очистить металл от антикоррозийного покрытия, грязи и ржавчины до чистого металла. Для этого используется щётка по металлу на болгарке и фосфатирующий грунт после зачистки.
При проварке арок особое внимание уделяется внутренним швам, где металл соприкасается с лонжеронами и усилителями. Используется полуавтоматическая сварка в среде защитного газа с током 60–80 А и диаметром проволоки 0,8 мм. Швы выполняются короткими участками по 3–5 см с интервалами охлаждения, чтобы избежать деформации. После остывания зазоры провариваются повторно для сплошного соединения.
Крылья, особенно передние, часто имеют точечные соединения с кузовом. Их высверливают, панели прижимаются струбцинами и провариваются по периметру сплошным швом или с шагом 2–3 см, если требуется имитация заводского соединения. Важно обеспечить минимальный зазор между панелями – не более 1 мм.
Задние панели требуют дополнительного усиления в местах крепления к каркасу. При наличии коррозии вырезаются поражённые участки и ввариваются латки из листового металла толщиной не менее 1,2 мм. Стыки провариваются внахлёст или встык, в зависимости от расположения и характера нагрузки.
После сварки все швы тщательно зачищаются лепестковым диском, обрабатываются кислотным грунтом и покрываются герметиком. С наружной стороны применяется шовный герметик, с внутренней – антикоррозийная мастика с содержанием цинка или битума.
Обработка сварных швов: зачистка, герметизация и антикор
После выполнения сварочных работ на кузове УАЗ 469Б необходимо провести тщательную обработку сварных швов. Это важный этап, который предотвращает коррозию и гарантирует долговечность конструкции. Основные этапы: зачистка, герметизация и антикоррозийная обработка.
Зачистка сварных швов – это первый шаг после сварки. Используйте болгарку с абразивным кругом для удаления шлаков и заусенцев. Для более точной зачистки применяйте специализированные щетки или шлифовальные диски. Важно, чтобы шов был ровным, без бугров и острых краев, которые могут стать очагами коррозии. Слишком агрессивное шлифование может повредить базовый металл, поэтому нужно соблюдать баланс. После зачистки тщательно очистите поверхность от пыли и грязи.
Герметизация сварных швов предотвращает проникновение влаги и пыли в трещины, что может привести к ржавчине. Для этого используйте полиуретановые или силиконовые герметики, которые обладают хорошей адгезией к металлу и эластичностью. Наносите герметик равномерным слоем на сварной шов, следя за тем, чтобы не было пропусков. После высыхания герметика его поверхность можно аккуратно зашлифовать для придания гладкости.
Антикоррозийная обработка является завершающим этапом. Для защиты от ржавчины применяйте антикоррозийные грунты и покрытия. Наиболее эффективными являются продукты на основе эпоксидных и полиуретановых смол. Наносите их на чистую и сухую поверхность. Особое внимание уделяйте труднодоступным местам и стыкам, где влага может задерживаться. Для дополнительной защиты используйте специализированные мастики и подкапотные покрытия.
Правильная последовательность обработки сварных швов позволит значительно продлить срок службы кузова и предотвратить образование коррозии, улучшив эксплуатационные характеристики автомобиля.
Контроль геометрии кузова после сварки и проверка на деформации
После завершения сварочных работ важно убедиться, что геометрия кузова не нарушена, а также проверить наличие деформаций, которые могут повлиять на долговечность и эксплуатационные характеристики автомобиля.
Основные этапы контроля геометрии:
- Измерение размеров кузова. Используйте точные линейки и штангенциркули для замера ключевых параметров кузова: длины, ширины и высоты. Проверьте соответствие заводским чертежам.
- Проверка диагоналей. Измерьте диагонали кузова от одного угла до противоположного. При правильной геометрии они должны быть равны между собой.
- Контроль углов. Используйте угломер для проверки углов между панелями кузова. Это важно для предотвращения перекоса, который может вызвать проблемы при установке дверей или крышки багажника.
Методы проверки на деформации:
- Визуальная проверка. Осмотрите кузов на предмет видимых изгибов или трещин. Особенно важно осматривать места стыков, так как именно здесь возможны скрытые деформации.
- Использование натянутых проволок. Для проверки прямолинейности можно натянуть проволоку между двумя точками кузова. Измерьте расстояние от проволоки до кузова на различных участках.
- Тест на гибкость. Легкие деформации можно выявить, приложив нагрузку к кузову и измеряя его отклонение от нормального положения.
При обнаружении деформаций следует немедленно принять меры по выправлению. Для этого можно использовать гидравлические домкраты или специальные растяжки, чтобы вернуть кузов в исходное положение.
Регулярная проверка геометрии кузова и устранение деформаций после сварки помогает избежать проблем с установкой деталей и улучшает безопасность автомобиля.
Вопрос-ответ:
Что нужно для проварки кузова УАЗ 469Б своими руками?
Для проварки кузова УАЗ 469Б вам потребуется набор инструментов и материалов: сварочный аппарат, электрод для сварки, защитные очки и перчатки, болгарка для удаления ржавчины, шлифовальные круги, а также антикоррозийное покрытие для защиты от ржавчины после работы.
Как подготовить кузов УАЗ 469Б к проварке?
Подготовка кузова начинается с тщательной очистки поверхности от ржавчины и грязи. Для этого используйте болгарку с шлифовальными кругами или ручные инструменты. После этого рекомендуется обезжирить места, где будут проводиться сварочные работы, чтобы обеспечить качественное сцепление сварочного шва.
Какие места кузова УАЗ 469Б нуждаются в проварке чаще всего?
Чаще всего проварке подлежат участки кузова, где наблюдаются следы коррозии, например, в области арок, порогов, днища и дверных рамок. Эти участки подвержены сильному воздействию влаги и грязи, что приводит к образованию ржавчины.
Можно ли самостоятельно сварить кузов УАЗ 469Б, не имея большого опыта?
Если у вас есть базовые навыки сварки и вы готовы к обучению, то провести сварочные работы на кузове УАЗ 469Б можно самостоятельно. Однако важно соблюдать осторожность и тщательно следовать инструкциям, так как неправильно выполненная сварка может ухудшить состояние кузова.
Что нужно делать после проварки кузова УАЗ 469Б?
После завершения сварочных работ кузов нужно обработать антикоррозийным средством для предотвращения дальнейшего появления ржавчины. Также рекомендуется покрасить сварные швы, чтобы защитить их от воздействия внешней среды. Не забывайте проверить прочность сварных швов перед дальнейшей эксплуатацией автомобиля.
Какие материалы нужны для проварки кузова УАЗ 469Б?
Для проварки кузова УАЗ 469Б своими руками вам понадобятся следующие материалы и инструменты: сварочный аппарат (можно использовать полуавтомат или инвертор), проволока для сварки, защитные перчатки и маска, антикоррозийная краска, шлифовальная машинка для подготовки поверхности, грунт для металла, а также различные герметики и уплотнители для предотвращения появления коррозии в дальнейшем. Также важно наличие прямых и угловых шлифовальных насадок для обработки сварных швов.
