Генератор на УАЗ является ключевым элементом электросистемы, обеспечивая подачу энергии на все электрические устройства автомобиля. Невозможность корректно его проверить может привести к серьезным проблемам, таким как сбои в работе электрики и полный выход из строя аккумулятора. Чтобы избежать этого, необходимо точно понимать, как проводить диагностику и какие признаки неисправности могут указывать на необходимость ремонта или замены генератора.
Перед началом проверки важно убедиться, что все необходимые инструменты в наличии, а также что автомобиль находится на ровной поверхности и стоит в выключенном состоянии. Основной задачей при проверке является оценка работы генератора под нагрузкой, его способность поддерживать требуемое напряжение в сети. Один из основных индикаторов неисправности – нестабильное напряжение на клеммах аккумулятора. В идеале оно должно быть в пределах 13.8–14.4 В при работающем двигателе.
Для начала нужно измерить напряжение с помощью вольтметра. Подключите его к аккумулятору, запустите двигатель и проверьте показания. Если напряжение значительно ниже нормы, возможно, генератор не выдает нужной мощности. Чтобы удостовериться в этом, можно включить дополнительные потребители энергии, например, фары или обогрев, и проверить, как изменяется показания напряжения. Если напряжение снижается, это может быть признаком износа регулятора напряжения или неисправности в обмотках генератора.
Далее, стоит проверить состояние ремня генератора. Его натяжение и целостность имеют прямое влияние на эффективность работы устройства. Излишне ослабленный или поврежденный ремень может привести к тому, что генератор не будет работать на полную мощность, что также скажется на работе всей электросистемы. Регулярная проверка ремня помогает избежать внезапных поломок и предупредить возможные проблемы в будущем.
Как определить признаки неисправности генератора на УАЗ?
Другим сигналом неисправности является повышенный уровень шума. Если генератор издает посторонние звуки, такие как скрежет или шипение, это может указывать на износ подшипников или неисправность в обмотках.
Недавняя потеря мощности аккумулятора – это еще один явный признак. Если аккумулятор быстро разряжается, несмотря на его относительно новое состояние, возможно, генератор не вырабатывает достаточно тока для его зарядки. Это стоит проверить с помощью вольтметра. При работающем двигателе напряжение на клеммах аккумулятора должно быть в пределах 13,5-14,5 В. Если оно ниже, это указывает на проблемы с генератором.
Визуальная проверка также может дать важную информацию. Обратите внимание на возможные повреждения проводки, трещины на корпусе генератора или утечку масла. Нередко генератор может перегреться из-за слабой вентиляции или износа внутренних компонентов.
Наконец, если при запуске двигателя возникает трудность в его старте или аккумуляторный индикатор не выключается на приборной панели, это может свидетельствовать о проблемах с зарядкой, которые требуют немедленного внимания.

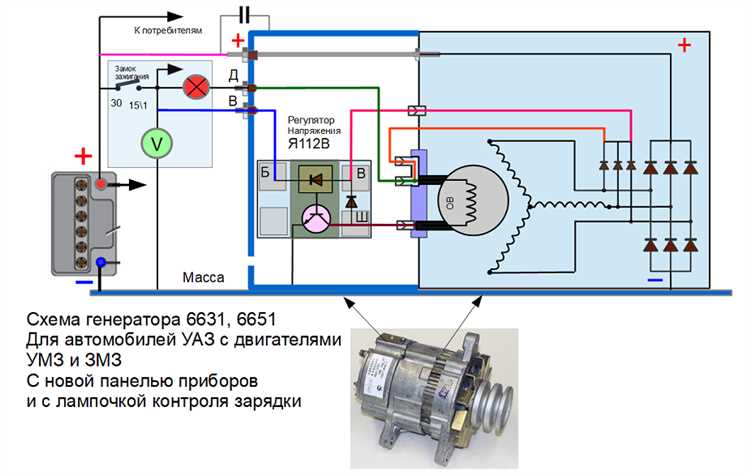

Проверка напряжения на аккумуляторе при работающем двигателе

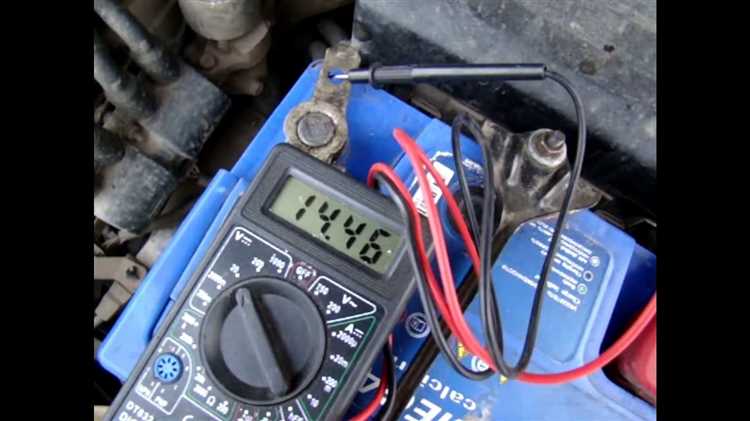

Для проверки работы генератора на УАЗ, необходимо измерить напряжение на аккумуляторе при работающем двигателе. Это можно сделать с помощью мультиметра, который должен быть установлен на измерение постоянного тока (DC). Напряжение на аккумуляторе в рабочем режиме должно быть в пределах 13,8–14,4 В. Если показатель выходит за эти пределы, это может свидетельствовать о неисправности генератора или его регулятора напряжения.
Для проверки выполните следующие шаги:
1. Запустите двигатель и дайте ему прогреться. Убедитесь, что обороты холостого хода стабильны.
2. Подключите мультиметр к клеммам аккумулятора: красный щуп – к положительной (+) клемме, черный – к отрицательной (-).
3. Считайте показания мультиметра. Если напряжение ниже 13,8 В, это означает, что генератор не вырабатывает достаточное напряжение для зарядки аккумулятора. Если напряжение превышает 14,4 В, возможно, неисправен регулятор напряжения, что может привести к перегрузке аккумулятора и его повреждению.
4. Повышение оборотов двигателя должно немного увеличить напряжение, однако оно не должно выходить за пределы 14,4 В. Если напряжение остается низким при повышении оборотов, генератор не работает должным образом и требует диагностики.
Если показания не соответствуют норме, стоит провести диагностику генератора и его компонентов – обмоток, диодов, регулятора напряжения. Несоответствие напряжения также может свидетельствовать о неисправности проводки или загрязнении контактов. В таких случаях рекомендуется проверка на электрическую проводимость и при необходимости чистка контактов.
Как проверить работу генератора с помощью мультиметра?
1. Включите зажигание и проверьте напряжение аккумулятора с помощью мультиметра. Напряжение должно быть около 12,6 В. Это показатель полностью заряженной батареи при выключенном двигателе.
2. Запустите двигатель. При работающем моторе напряжение на аккумуляторе должно увеличиться до 13,8-14,4 В. Если это значение не достигается, значит, генератор не вырабатывает достаточное напряжение.
3. Проверьте напряжение на клеммах аккумулятора при работающем двигателе на разных оборотах. При повышении оборотов (например, при увеличении скорости на холостом ходу) напряжение должно немного увеличиваться, но не превышать 14,5 В. Слишком высокое напряжение свидетельствует о проблемах с регулятором напряжения.
Если напряжение на аккумуляторе при работающем двигателе не стабилизируется или слишком низкое, это может означать необходимость замены генератора или ремонта его компонентов, таких как диодный мост или регулятор напряжения.
Тестирование генератора на работоспособность с нагрузкой
Проверка генератора на УАЗ под нагрузкой позволяет выявить снижение эффективности выработки тока при подключении потребителей. Для этого необходимо выполнить следующие действия:
1. Прогрейте двигатель до рабочей температуры и оставьте его работать на 2000 об/мин.
2. Замерьте напряжение между клеммами аккумулятора без нагрузки. Значение должно находиться в диапазоне 13,8–14,4 В.
3. Включите ближний свет фар, печку и обогрев заднего стекла. Это создаёт нагрузку около 20–25 А.
4. Повторно измерьте напряжение на аккумуляторе. При исправном генераторе оно не должно опускаться ниже 13,5 В. Снижение до 12,6 В и ниже говорит о недостаточной мощности генератора или неисправности регулятора напряжения.
5. Если есть мультиметр с функцией измерения тока, подключите его в разрыв между генератором и аккумулятором. При полной нагрузке ток должен превышать 30 А. Заниженные значения указывают на износ щёток, слабую натяжку ремня или повреждение диодного моста.
6. Обратите внимание на реакцию генератора при сбросе нагрузки – напряжение должно быстро вернуться к уровню 14,2–14,4 В. Медленный рост напряжения свидетельствует о нестабильной работе регулятора или загрязнении контактных поверхностей.
При любых отклонениях от указанных параметров необходима диагностика обмоток и выпрямительного блока. Тест с нагрузкой – ключевой этап для оценки реальной работоспособности генератора в условиях эксплуатации.
Как проверить исправность ремня генератора на УАЗ?
Ремень генератора на УАЗ отвечает за передачу крутящего момента от коленчатого вала к генератору. Его износ напрямую влияет на заряд аккумулятора и работу электросистемы. Проверка ремня должна быть регулярной, особенно перед дальними поездками или в условиях экстремальных температур.
- Откройте капот и визуально осмотрите ремень. На нём не должно быть трещин, расслоений, надрывов или следов масла.
- Проверьте натяжение ремня. При нажатии пальцем в средней части между шкивами отклонение не должно превышать 10–15 мм. Если ремень провисает – его нужно подтянуть или заменить.
- Оцените износ канавок. Если ремень «утопает» в шкиве, это признак критического износа, даже при внешней целостности.
- Проверьте отсутствие пробуксовок. При заведённом двигателе и включении потребителей (фары, печка) не должно быть писка со стороны ремня. Свист указывает на слабое натяжение или масляные загрязнения.
- Убедитесь, что ремень не сходит со шкива при работе двигателя. Неправильное расположение может указывать на перекос шкивов или износ подшипников.
Если ремень требует замены, подбирайте только модель, рекомендованную производителем. Установка неподходящего ремня приводит к ускоренному износу и поломкам генератора.

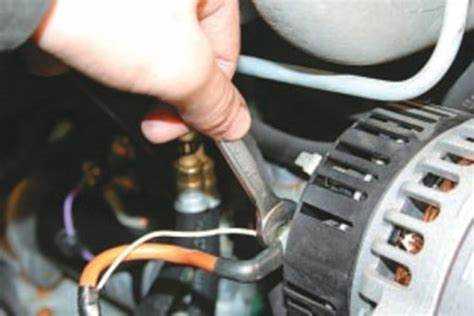

Оценка состояния щеток и коллектора генератора
Щетки генератора УАЗ изготавливаются из графита и подвержены износу. Износ более 10 мм от начальной длины – причина для замены. При этом важно исключить зависание щеток в направляющих – проверьте легкость их перемещения вручную без закусывания.
- Снимите щеткодержатель и визуально оцените остаточную длину щеток. При остатке менее 5 мм – замена обязательна.
- Осмотрите контактную поверхность: при наличии сколов, обломов или трещин – деталь неисправна.
- Проверьте пружины щеткодержателя. Усилие должно быть достаточным для плотного прижатия щеток к коллектору. Ослабленные пружины приводят к искрению.
Коллектор должен иметь равномерный медный блеск без потемнений, борозд и следов подгорания. Нарушения свидетельствуют о плохом контакте или перегреве.
- Проведите шлифовку коллектора мелкозернистой наждачной бумагой (не ниже P1000) по окружности, а не вдоль оси.
- Очистите пазы между ламелями деревянной щепкой или пластиковой картой. Металл использовать запрещено.
- Проверьте зазор между щетками и коллектором – он должен быть минимальным, но не нулевым.
После сборки измерьте напряжение генератора на холостом ходу и под нагрузкой. Если после замены щеток и обработки коллектора параметры остаются вне нормы – проверьте регулятор напряжения или обмотки.
Диагностика регулятора напряжения на генераторе УАЗ
Подключите мультиметр к клеммам аккумулятора. Запустите двигатель и установите обороты 1500–2000 в минуту. Исправный регулятор должен удерживать напряжение в диапазоне 13,8–14,5 В. Если напряжение выше 14,7 В – регулятор не ограничивает заряд и может повредить аккумулятор. Если ниже 13,5 В – он не обеспечивает достаточный ток заряда.
При отключении аккумулятора двигатель должен продолжить работу. Если мотор глохнет – регулятор не поддерживает напряжение в бортовой сети. Еще один признак неисправности – скачки напряжения на холостом ходу и при изменении оборотов. Это указывает на нарушение стабилизации выходного тока.
Для внешнего регулятора проверьте питающее напряжение на его входе (обычно клемма «15») – оно должно соответствовать напряжению сети. Затем проверьте выходной сигнал на клемме «67». При включенном зажигании и неработающем двигателе на ней должно быть около 12 В. При заведенном моторе значение регулируется автоматически.
Если регулятор встроен, и напряжение нестабильно, выполните контрольную проверку самого генератора: исправен ли диодный мост и контакт щеток с кольцами. При износе щеток напряжение будет постоянно занижено. Если щетки и кольца в норме, а напряжение выходит за пределы нормы – требуется замена регулятора.
Что делать, если генератор не заряжает аккумулятор на УАЗ?
Проверь натяжение ремня генератора. Он не должен проворачиваться рукой. При слабом натяжении ремень проскальзывает, и генератор не выдает достаточного тока. Натяни ремень так, чтобы при нажатии пальцем в центре между шкивами прогиб составлял не более 10–15 мм.

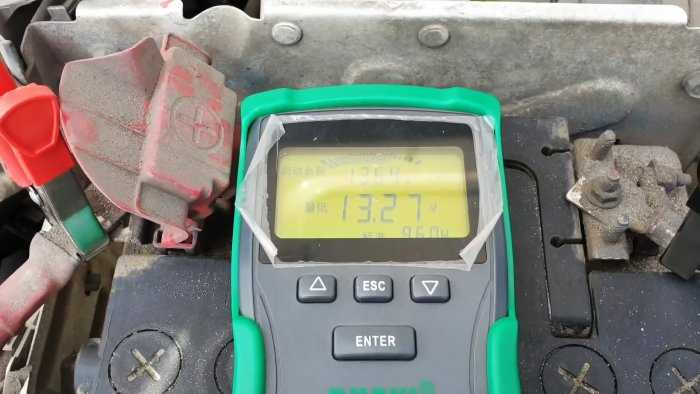

Измерь напряжение на клеммах аккумулятора при заведенном двигателе. Нормальное значение – от 13.8 до 14.5 В. Если напряжение ниже, генератор не заряжает аккумулятор.
Проверь предохранитель цепи возбуждения генератора. Он установлен в монтажном блоке и при выходе из строя обесточивает обмотку возбуждения. Без неё генератор не запускается в режим генерации тока.
Проверь контактный разъем на регуляторе напряжения. Окисление или слабый контакт нарушает работу системы. Очисти разъемы и при необходимости обработай токопроводящей смазкой.
Проверь щетки генератора. Их износ – распространенная причина отсутствия зарядки. Если длина щеток менее 5 мм, они не обеспечивают надежного контакта с коллектором. Заменить можно самостоятельно, сняв щеткодержатель с задней крышки генератора.
Проверь диодный мост. При пробое одного из диодов ток не поступает в сеть. При помощи мультиметра в режиме «прозвонки» проверь каждый диод на одностороннюю проводимость. Замена возможна только при разборке генератора.
Если генератор шумит, сильно греется или не дает напряжение даже после замены щеток и диодов – проверь статор и ротор на межвитковое замыкание. Такая неисправность требует замены генератора или перемотки обмоток в специализированной мастерской.
Вопрос-ответ:
Как узнать, исправен ли генератор на УАЗ, не снимая его с машины?
Для проверки генератора без снятия с автомобиля достаточно мультиметра. Сначала заведите двигатель и измерьте напряжение на клеммах аккумулятора — оно должно быть в пределах 13,8–14,5 В при работающем моторе. Если напряжение ниже 13,5 В — генератор может не заряжать аккумулятор. При отключении потребителей (фары, печка и т.д.) и повышении оборотов до 2500–3000 об/мин напряжение должно немного вырасти. Также можно проверить, есть ли ток утечки, отключив минусовую клемму аккумулятора и подключив амперметр — при выключенном зажигании он должен показывать минимальное значение.
Почему лампочка зарядки на панели УАЗ может загораться во время движения, если генератор вроде работает?
Если индикатор зарядки загорается в пути, это может свидетельствовать о нескольких возможных причинах. Первая — слабый натяг или износ ремня генератора: при проскальзывании ремня генератор не успевает выдавать нужный ток. Вторая причина — изношенные щётки или слабый контакт в щёточном узле. Также возможны проблемы с реле-регулятором, особенно если лампочка загорается только при определённых режимах работы двигателя. Для точного диагноза желательно проверить генератор на наличие стабильного напряжения под нагрузкой и на холостом ходу.
