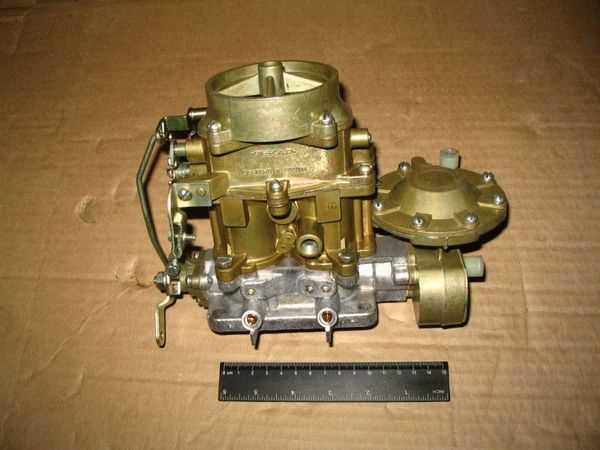

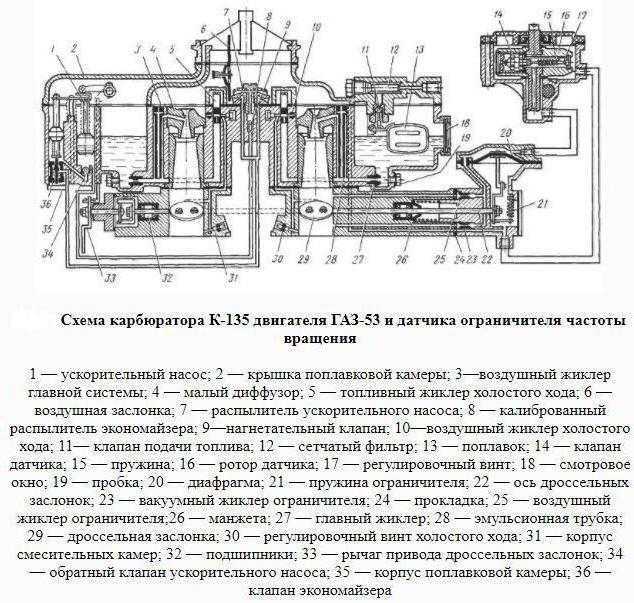

Карбюратор К-135 от ГАЗ-53 представляет интерес для владельцев УАЗов благодаря высокой пропускной способности и устойчивой работе на высоких оборотах. В отличие от стандартных уазовских карбюраторов, он лучше справляется с питанием двигателя при длительной нагрузке и повышенной температуре.
Особенность К-135 – двухкамерная конструкция с увеличенным диаметром диффузоров: 32 мм и 36 мм соответственно. Это обеспечивает уверенную тягу в широком диапазоне оборотов. Его можно установить на двигатель УМЗ-417 или ЗМЗ-402 без доработки впускного коллектора, при условии применения стандартного переходника от К-126 или аналогичного по геометрии.
При монтаже важно соблюдать точку установки тросика газа: родное крепление с ГАЗ-53 не подходит по длине – используется штатный кронштейн от УАЗ с незначительным смещением. Также следует заменить жиклёры на те, что соответствуют объёму двигателя УАЗ (например, топливный – 170, воздушный – 190), чтобы избежать перерасхода и нестабильной работы на холостом ходу.
Подключение к топливной системе производится через шланг 8 мм, без необходимости установки дополнительного насоса – родной механический справляется с подачей. Фильтр грубой очистки желательно заменить на увеличенный, поскольку К-135 чувствителен к засорам. Обратка не требуется, так как давление в системе не превышает допустимых значений.
Результатом становится заметное улучшение приёмистости, особенно при движении на второй и третьей передаче по бездорожью. Двигатель легче выходит на рабочие обороты, уменьшается провал при резком открытии дросселя. При этом расход топлива остаётся в пределах нормы – около 16–18 л/100 км при спокойной езде.
Подходит ли карбюратор ГАЗ 53 к двигателю УАЗа по посадочным размерам
- Фланец крепления карбюратора ГАЗ 53 имеет прямоугольную форму с межцентровыми расстояниями шпилек 68×84 мм, что совпадает с фланцем впускного коллектора двигателя УАЗ, если используется оригинальный коллектор с горизонтальной посадочной плоскостью.
- Диаметр смесительных каналов карбюратора ГАЗ 53 – около 36 мм, что подходит к входным каналам коллектора УАЗа без риска подсоса воздуха или перекрытия потока.
- Высота основания карбюратора – около 50 мм. Это важно при установке под капот УАЗа, особенно на моделях с низким воздушным фильтром. Пространство под капотом позволяет разместить карбюратор без использования переходных плит.
- Крепежные шпильки штатного коллектора УАЗа соответствуют по диаметру и резьбе – М8×1,25, как и у ГАЗ 53. Замена шпилек не требуется.
При наличии впускного коллектора старого образца с наклонной площадкой или нестандартной геометрией потребуется переходная плита. В остальном, при наличии совместимой плоскости и стандартных шпилек, установка возможна без сварки или механической доработки корпуса карбюратора.
Необходимость переходника между впускным коллектором УАЗа и карбюратором ГАЗ 53
Карбюратор ГАЗ 53 имеет фланец крепления, не совпадающий по геометрии с посадочной плоскостью впускного коллектора двигателей УАЗ, таких как УМЗ-417, УМЗ-421 или ЗМЗ-402. Без проставочного адаптера установка невозможна из-за различий в расстоянии между шпильками и угле наклона воздушно-топливной смеси.
- Фланец ГАЗ 53 имеет прямоугольную форму с межосевыми расстояниями около 70×95 мм, тогда как у УАЗ – квадратная или близкая к квадрату конфигурация, чаще 60×60 мм.
- Разница в диаметрах каналов: у ГАЗ 53 они шире. При прямом монтаже без переходника создаются турбулентности и резкие ступени, ухудшающие смесеобразование и динамику.
- Переходник обеспечивает центровку карбюратора по осям коллектора, исключая подсос воздуха и перекосы при затяжке гаек.
- На двигателях УАЗ наклон карбюратора критичен. Без адаптера топливо в поплавковой камере будет смещаться, вызывая перебои в подаче и нестабильный холостой ход.
Рекомендуется использовать алюминиевый или текстолитовый переходник толщиной 15–20 мм. Он компенсирует высоту и термически изолирует карбюратор от коллектора, снижая риск паровой пробки. Форма каналов должна соответствовать профилю ГАЗ 53, с плавным переходом к меньшему сечению коллектора УАЗа.
Самодельный переходник необходимо тщательно герметизировать герметиком, устойчивым к бензину. При установке важно не допустить перекосов – даже небольшой угол отклонения нарушит подачу топлива.
Без переходника установка карбюратора ГАЗ 53 приведет к нестабильной работе двигателя, перерасходу топлива и возможному перегреву из-за обеднённой смеси.
Совместимость крепежных отверстий и способы установки без сверления
Карбюратор от ГАЗ-53 имеет фланец с четырьмя отверстиями под шпильки, расположенными на расстоянии 84×44 мм. На стандартном впускном коллекторе УАЗ с двигателем УМЗ-417 или УМЗ-421 шаг шпилек составляет 70×42 мм, что делает установку напрямую невозможной без адаптации.
Оптимальным решением является использование переходной пластины толщиной 8–10 мм из стали или алюминия. В пластине сверлятся два комплекта отверстий: один – под карбюратор ГАЗ-53, второй – под шпильки коллектора УАЗ. Таким образом достигается точное совпадение без вмешательства в головку блока или сам коллектор.
Для герметичности между карбюратором и адаптером, а также между адаптером и коллектором, необходимо использовать прокладки из бензостойкого паронита толщиной 1,5–2 мм. Затяжку гаек производить равномерно, моментом не выше 2,5 кгс·м, чтобы избежать деформации фланцев.
Шпильки длиной 50–55 мм подходят для закрепления карбюратора с адаптером без замены штатных элементов. При использовании стандартных гаек М8 с пружинными шайбами обеспечивается надёжное крепление без самооткручивания.
Прокладки: какие использовать и как избежать подсоса воздуха
При установке карбюратора от ГАЗ 53 на двигатель УАЗ важно подобрать прокладки, исключающие любые зазоры между фланцами. Используйте армированные паронитовые прокладки толщиной от 1,2 до 1,5 мм – они обеспечивают плотность и устойчивы к температурным деформациям. Не рекомендуется применять обычный картон или прокладки без армирования – они быстро теряют форму и не выдерживают нагрузку от вибраций и температурных перепадов.
Обязательное условие – идеально ровные поверхности фланцев. Перед установкой необходимо снять старый нагар и следы герметика, использовать плоскую металлическую линейку для проверки прилегания. Даже минимальная кривизна приведет к подсосу воздуха и неустойчивой работе двигателя.
Герметик разрешается применять только в минимальных количествах и строго по краям прокладки. Избыточное нанесение – частая причина попадания герметика внутрь каналов, что нарушает топливную смесь. Наилучший результат даёт высокотемпературный герметик типа Victor Reinz или Elring, нанесённый тонкой плёнкой.
После установки обязательно проверяйте герметичность соединения методом опрыскивания фланцев карбюратора бензином или аэрозолем при работающем двигателе. Любое изменение оборотов – признак утечки. Проблемный участок устраняется повторной притяжкой или заменой прокладки. Не допускается затягивать крепёж «на глаз» – применяйте динамометрический ключ с усилием 8–10 Н·м.
Подключение тяги газа и привода заслонок без изменения штатных механизмов
Для подключения карбюратора ГАЗ-53 к УАЗ без переделки штатной системы управления потребуется адаптация без вмешательства в конструкцию тяг и рычагов.

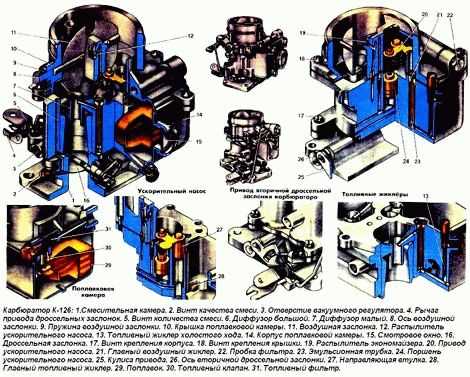

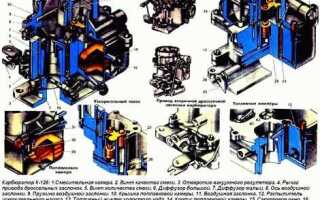

Шток дроссельной заслонки карбюратора ГАЗ-53 располагается по оси, аналогичной карбюратору К-126, поэтому при установке на УАЗ возможно прямое соединение со стандартной тягой газа. Требуется только разворот оси рычага на карбюраторе на 180° для согласования направления движения. Оси на ГАЗ-53 и УАЗ имеют идентичную геометрию креплений.
Для заслонки воздушного подогрева используется штатный привод карбюратора УАЗ. Он сопрягается с управляющим рычагом ГАЗ-53 без доработки при установке переходного фиксатора из стали толщиной 3 мм с отверстием под шплинт 4 мм. Такой фиксатор устанавливается на штатный осевой палец карбюратора и соединяется с тягой заслонки без сварки.
Важно обеспечить правильное положение рычага подсоса. На ГАЗ-53 он расположен в нижней части корпуса, но при установке на УАЗ доступ к нему сохраняется через штатную панель управления. Привод можно оставить тросовым, закрепив оболочку троса в резьбовое отверстие штатного кронштейна, зафиксировав гайкой М6.
Дополнительной регулировки требует только длина тяг. Если штатные тяги УАЗ имеют люфт, допустимо укоротить их на 8–10 мм с последующей нарезкой новой резьбы М5. Резьба подгоняется вручную метчиком, а тяга крепится к рычагу карбюратора через стандартную гайку и контргайку.
Никакой сварки, сверления корпуса или установки дополнительных кронштейнов не требуется. Все подключения выполняются болтовым способом с использованием штатных крепежных точек.
Настройка уровня топлива и поплавковой камеры без вмешательства в конструкцию
Первым шагом является проверка уровня топлива в поплавковой камере. Для этого необходимо отсоединить крышку поплавковой камеры и аккуратно поместить карбюратор в положение, при котором поплавок будет свободно перемещаться, не зажатый в корпусе. Уровень топлива должен быть на уровне края отверстия для слива топлива. Важно, чтобы топливо не превышало этот уровень, иначе возможны проблемы с избыточным обогатителем смеси.
Для корректировки уровня топлива нужно отрегулировать высоту поплавка. На карбюраторах типа ГАЗ-53 это осуществляется с помощью регулировочного винта или винта для установки уровня поплавка. Чтобы поднять уровень топлива, нужно немного поднять поплавок, а для его понижения – опустить. Регулировка должна быть точной, так как даже небольшое отклонение от нормы может привести к ухудшению работы двигателя.
Также важно проверить исправность поплавка, чтобы исключить возможность его утечки. В случае повреждения поплавка или его нарушения герметичности его следует заменить. Проверку можно провести с помощью простого метода: погрузите поплавок в воду и посмотрите, не появится ли пузырьков воздуха. Если поплавок выходит из строя, это приведет к неправильной регулировке уровня топлива.
После корректировки уровня топлива нужно проверить работу карбюратора в реальных условиях. Завести двигатель и оставить его на холостых оборотах, чтобы убедиться в стабильности работы. Если наблюдается излишняя дымность или нестабильная работа, необходимо вернуться к регулировке уровня и повторно проверить настройки.
Таким образом, настройка уровня топлива и поплавковой камеры без вмешательства в конструкцию требует внимания к деталям и точности. Основной задачей является корректная настройка поплавка, чтобы обеспечить стабильную работу карбюратора и избежать неисправностей в системе питания автомобиля. Этот процесс не требует сложных переделок и доступен для выполнения без специального оборудования.
Подключение топливопровода и фильтра с учётом расположения входа в карбюраторе
При установке карбюратора ГАЗ-53 на УАЗ важно правильно подключить топливопровод и фильтр с учётом расположения входа в карбюраторе. Для этого нужно учесть несколько факторов, чтобы избежать проблем с подачей топлива и его фильтрацией.
Первым шагом является определение местоположения входа топлива в карбюраторе. На карбюраторах ГАЗ-53 входное отверстие обычно располагается сбоку. Это требует установки топливопровода под правильным углом, чтобы обеспечить минимальное сопротивление потоку и исключить возможность перегибов или трения шланга.
Топливопровод должен быть прокачан с учётом оптимального угла наклона, чтобы избежать воздуха в системе. Система подачи топлива должна быть герметичной, а соединения тщательно затянуты, чтобы не возникло утечек. Для этого применяются качественные хомуты, подходящие по диаметру шланга.
Фильтр топлива устанавливается до карбюратора, чтобы предотвратить попадание загрязнений в систему. Его монтаж также требует внимания к ориентации – фильтр должен быть установлен с учётом направления потока топлива. Наиболее эффективное размещение – горизонтально, с учётом удобства для обслуживания и замены фильтрующего элемента.
Важно убедиться, что топливопровод не подвергается внешнему давлению или трению о другие элементы автомобиля. Для защиты от перегибов и механических повреждений рекомендуется использовать пластиковые или металлические держатели, которые фиксируют шланг на месте.
Кроме того, необходимо проверить работу системы после монтажа. Запуск двигателя и проверка давления топлива в системе позволяет убедиться в правильности монтажа и отсутствии утечек.
Регулировка холостого хода и смеси на двигателе УАЗ после установки
После установки карбюратора ГАЗ 53 на двигатель УАЗ необходимо настроить холостой ход и смесь для обеспечения стабильной работы двигателя. Важно учитывать, что карбюратор, предназначенный для более мощного двигателя, требует точной настройки на УАЗ, чтобы избежать перегрева или нестабильной работы.
Для регулировки холостого хода начните с прогрева двигателя до рабочей температуры. Далее, с помощью винта регулировки холостого хода, расположенного на карбюраторе, добейтесь устойчивой работы двигателя при минимальных оборотах. Обороты должны быть стабильными, не ниже 600-700 об/мин для УАЗов с двигателем стандартной мощности. Если обороты слишком высокие, уменьшите их, повернув винт против часовой стрелки, если низкие – по часовой стрелке.
После того как холостой ход установлен, приступите к регулировке состава топливно-воздушной смеси. Для этого используется винт смеси, который регулирует количество топлива в смеси на холостых оборотах. Поверните его сначала до максимального оборота двигателя, затем медленно уменьшайте обороты, поворачивая винт по часовой стрелке до тех пор, пока двигатель не начнёт работать стабильно и не начнёт «задыхаться». Идеальный момент, когда обороты начинают падать, после чего нужно немного вернуться в сторону увеличения оборотов.
Для окончательной настройки смеси на холостых оборотах выполните несколько пробных прогонов, наблюдая за изменением оборотов и качеством работы двигателя. Если двигатель продолжает «плавать» в оборотах или глохнет, возможно, смесь слишком бедная или богатая, и нужно немного корректировать винт смеси.
Кроме того, важно проверить наличие подсоса воздуха, который может повлиять на качество работы карбюратора. Осмотрите все соединения шлангов и креплений, убедитесь, что прокладки герметичны, а соединения не имеют трещин. Малейший подсос воздуха может привести к неправильной работе смеси и нестабильности холостого хода.
Регулировка карбюратора на УАЗ с карбюратором ГАЗ 53 – это тонкий процесс, требующий точности. Неправильно настроенная смесь или холостой ход могут привести к увеличению расхода топлива, снижению мощности двигателя или его нестабильной работе.
Вопрос-ответ:
Как правильно установить карбюратор ГАЗ 53 на УАЗ без переделок?
Для установки карбюратора ГАЗ 53 на УАЗ без значительных переделок, нужно соблюсти несколько важных моментов. Во-первых, карбюратор должен быть правильно закреплён, так как система креплений у УАЗа и ГАЗ 53 может немного отличаться. Кроме того, потребуется адаптировать систему подачи топлива, так как расход топлива у ГАЗ 53 может быть выше. Для этого можно использовать переходные фланцы и корректировать длину топливопроводов, чтобы добиться оптимальной подачи. Также важно проверить, как работает система зажигания, поскольку она может потребовать регулировки из-за разных характеристик двигателей УАЗ и ГАЗ 53.
Будет ли карбюратор ГАЗ 53 полностью совместим с УАЗом без дополнительных модификаций?
Нет, карбюратор ГАЗ 53 не является полностью совместимым с УАЗ без модификаций. УАЗ и ГАЗ 53 имеют некоторые различия в креплениях карбюратора, а также в системе подачи топлива и вентиляции. Для установки потребуется использовать адаптеры или переходные элементы, а также провести настройку карбюратора, чтобы он работал с нужной смесью воздуха и топлива, подходящей для двигателя УАЗ. Также важно учесть, что при использовании карбюратора ГАЗ 53 может потребоваться настройка системы зажигания и корректировка топливопроводов.
Что нужно сделать для того, чтобы карбюратор ГАЗ 53 подходил к УАЗу без переделки двигательной системы?
Для установки карбюратора ГАЗ 53 на УАЗ без необходимости глобальных переделок, вам нужно выполнить несколько шагов. Во-первых, установить переходной фланец, чтобы карбюратор подходил к впускному коллектору УАЗа. Затем следует настроить длину топливных шлангов, чтобы обеспечить правильную подачу топлива. Важно также обратить внимание на диаметр патрубков, которые могут отличаться. К тому же, если УАЗ имеет систему зажигания с распределителем, нужно будет подстроить его работу, так как карбюратор ГАЗ 53 может требовать других углов зажигания для корректной работы двигателя.
Какие проблемы могут возникнуть при установке карбюратора ГАЗ 53 на УАЗ?
Основные проблемы при установке карбюратора ГАЗ 53 на УАЗ без переделок могут быть связаны с несовпадением размеров креплений, что потребует использования переходников. Кроме того, увеличение расхода топлива из-за разных характеристик карбюратора может потребовать корректировки топливной системы. Также может быть необходима настройка зажигания, поскольку карбюратор ГАЗ 53 имеет другие параметры работы, и без этой настройки двигатель УАЗа может не работать стабильно. Еще одна потенциальная проблема — это необходимость перенастройки системы вентиляции и фильтрации воздуха, так как у обоих автомобилей могут быть разные требования к воздуху для карбюратора.
Как можно избежать переделок при установке карбюратора ГАЗ 53 на УАЗ?
Чтобы избежать значительных переделок при установке карбюратора ГАЗ 53 на УАЗ, рекомендуется использовать готовые адаптеры для крепления карбюратора. Эти адаптеры позволяют правильно закрепить карбюратор на впускном коллекторе без необходимости сверления или других сложных манипуляций. Также важно подобрать правильные топливопроводы с подходящей длиной и диаметром, а в случае необходимости — заменить фильтр и систему вентиляции, чтобы избежать проблем с подачей воздуха. Настройка зажигания также будет обязательной для стабильной работы двигателя после установки карбюратора.
