Зеркала на УАЗ Профи имеют модульную конструкцию: корпус, зеркало заднего вида, электропривод регулировки и подогрева, а также крепёжный кронштейн. Основная проблема, с которой сталкиваются владельцы – поломка электромоторов или повреждение корпуса после удара. Заводская замена узла целиком необоснованно дорога, поэтому разборка и ремонт становятся более рациональным решением.
Перед началом работы потребуется набор торцевых ключей, плоская и крестообразная отвертки, пластиковые лопатки для демонтажа обшивки, а также мультиметр для проверки электропроводки. Чтобы получить доступ к внутреннему механизму, необходимо аккуратно снять внешнее зеркало, поддев его по периметру и отщёлкнув крепления. Важно не повредить обогревательные элементы, припаянные к задней поверхности стекла.
После снятия зеркального элемента открывается доступ к винтам, удерживающим кожух и электропривод. Если требуется замена моторедуктора, необходимо отсоединить провода, предварительно зафиксировав их расположение для обратной сборки. Для восстановления хрупких пластиковых элементов корпуса применяют эпоксидную смолу или армирующий клей.
При обратной сборке рекомендуется использовать фиксаторы резьбы на болтах крепления, чтобы избежать их самооткручивания от вибраций. После сборки важно проверить работу всех функций зеркала – корректность углов поворота, равномерность нагрева и надёжность фиксации на кронштейне.
Необходимые инструменты для разборки зеркала УАЗ Профи
Торцевая головка на 10 мм – используется для откручивания гаек крепления корпуса зеркала к двери. Подходит стандартная 1/4″ трещотка с удлинителем длиной не менее 100 мм для удобства доступа.
Пластиковый съемник обшивки – необходим для аккуратного снятия декоративной накладки и защиты лакокрасочного покрытия. Металлические инструменты использовать не рекомендуется во избежание царапин.
Крестовая отвертка PH2 – нужна для откручивания внутренних саморезов, фиксирующих элементы корпуса зеркала. Важно использовать отвертку с магнитным наконечником для удержания крепежа.
Плоская отвертка – используется для поддевания защелок и фиксаторов при разборке поворотного механизма. Желательно с тонким жалом и закругленными краями.
Шестигранник 4 мм – применяется для снятия внутренних винтов на некоторых модификациях зеркал с электроприводом регулировки.
Маркер или малярный скотч – для меток положения зеркала перед демонтажем, чтобы при установке вернуть его в прежнее положение.
Перчатки с прорезиненными ладонями – обеспечивают надежный захват деталей и защищают руки от острых кромок корпуса зеркала.
Как снять наружное зеркало с двери без повреждений
Перед началом работы отключите клемму аккумулятора, чтобы избежать короткого замыкания при разъединении проводки зеркала с электроприводом.
Снимите пластиковую накладку с внутренней стороны двери в районе крепления зеркала. Она держится на защелках – аккуратно подденьте её пластиковой лопаткой, начиная снизу, чтобы не повредить края обшивки.
Откройте доступ к трем крепёжным гайкам зеркала. Используйте головку на 10 с удлинителем. Откручивайте гайки поочередно, придерживая зеркало с внешней стороны, чтобы оно не упало после снятия последней гайки.
Осторожно отсоедините разъём проводки, не тяните за провода. При необходимости воспользуйтесь тонкой отвёрткой для отжатия фиксирующего язычка разъёма.
Извлеките зеркало наружу, слегка наклоняя его вниз, чтобы не задеть кромку двери. При снятии следите за целостностью уплотнителя между зеркалом и дверью – он может понадобиться при обратной установке.

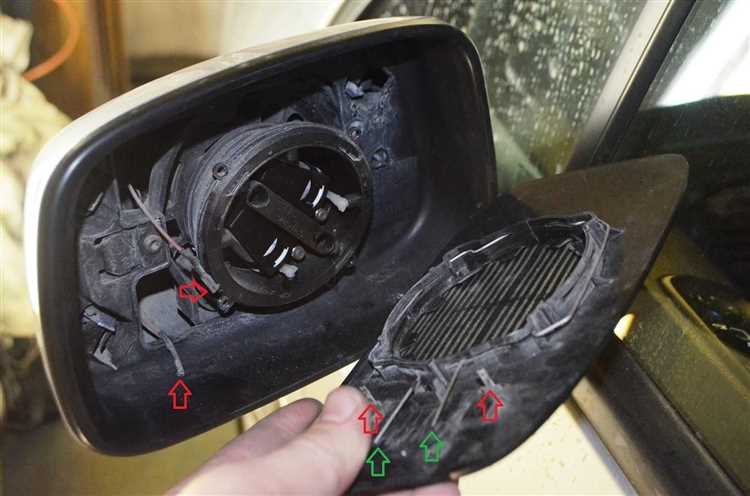

Разбор корпуса зеркала и снятие декоративных элементов
Перед началом работ отключите питание зеркала, если оно оснащено подогревом или электроприводом. Это исключит короткое замыкание при демонтаже. Работы удобно выполнять при снятом зеркальном блоке, но допускается разборка и на установленном элементе.
- Снимите наружную крышку корпуса, поддев её пластиковой лопаткой с нижней стороны. Начинайте с углов – фиксаторы расположены по периметру, в местах характерных защёлок.
- После демонтажа крышки откроется доступ к внутренним клипсам и винтам. Используйте отвертку Torx T20 для выкручивания креплений корпуса.
- Снимите декоративную накладку основания. Она удерживается на трёх пластиковых фиксаторах – аккуратно надавите на центральную часть каждого фиксатора и потяните панель вверх.
- Извлеките поворотный механизм (если установлен), открутив два самореза по бокам и отсоединив проводку. Зафиксируйте положение механизма, чтобы при сборке вернуть его точно в исходное положение.
- Для снятия декоративной рамки зеркального элемента подденьте её с нижней части тонким пластиковым клином. Работайте без усилий, чтобы не повредить направляющие и защёлки.
После демонтажа всех декоративных частей можно переходить к проверке состояния внутреннего механизма, чистке или замене повреждённых элементов.

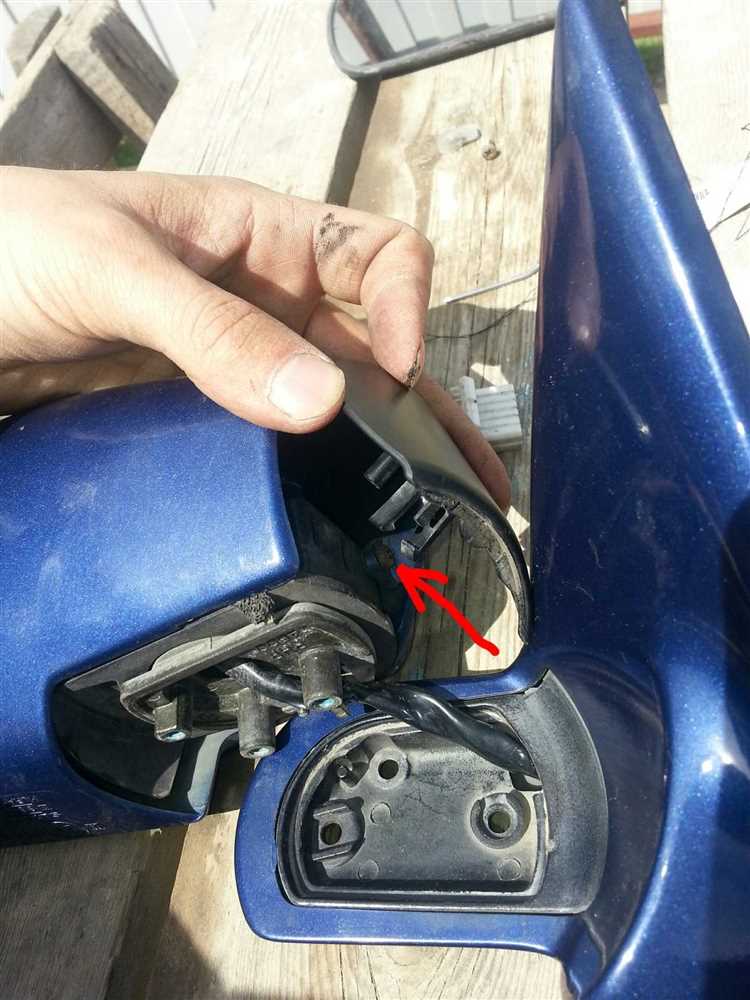

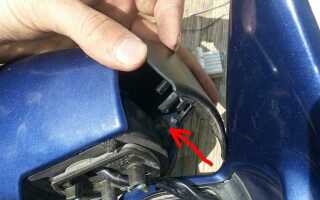

Отсоединение электроприводов и обогрева зеркального элемента
Перед началом отключения обязательно обесточьте бортовую сеть, сняв клемму с аккумулятора. Это исключит короткое замыкание при работе с электропроводкой зеркала.
Снимите зеркальный элемент, аккуратно поддев его пластиковым клином снизу. Элемент крепится на фиксаторах, будьте осторожны, чтобы не повредить корпус зеркала.
После демонтажа отразителя станет доступен разъём обогрева. Обычно это два тонких провода с контактами типа «мама». Зафиксируйте расположение проводов на фото, затем отсоедините их, потянув строго по оси контакта без перекосов.
Электропривод поворота зеркала подключён к разъёму с несколькими пинами. Осторожно разожмите фиксатор разъёма и отсоедините его от моторедуктора. В случае затруднений используйте пластиковую лопатку для размыкания защёлки, не применяя усилий на проводку.
Если доступ ограничен, снимите внешнюю крышку корпуса зеркала. Для этого выкрутите винты по периметру с внутренней стороны, затем аккуратно извлеките крышку, начиная с задней части корпуса.
Проверьте разъёмы на наличие окислов или повреждений. При необходимости зачистите контакты ватной палочкой, смоченной в изопропиловом спирте. Повреждённые провода и гнёзда подлежат замене до обратной сборки.
Извлечение зеркального элемента из корпуса
Перед началом извлечения отключите обогрев зеркала, отсоединив клеммы аккумулятора. Это исключит короткое замыкание при работе с контактами нагревательного элемента.
Для демонтажа потребуется пластиковый съемник или тонкая плоская отвертка с изолированной рукояткой. Не используйте металлические инструменты без изоляции – высок риск повреждения стекла и корпуса.
- Осторожно подденьте нижний край зеркального элемента, начиная с внешнего угла. Действуйте плавно, без рывков.
- Приподнимите стекло, удерживая его двумя руками, и последовательно освободите фиксирующие защелки, расположенные по периметру держателя. Обычно их четыре.
- После освобождения фиксаторов аккуратно отсоедините провода питания обогрева. Контакты держатся плотно – тяните за разъем, а не за провод.
При наличии трещин на элементе используйте перчатки – осколки могут отсоединиться в процессе съема. Не пытайтесь поворачивать зеркало силой – механизм регулировки может выйти из строя.
После извлечения проверьте состояние фиксаторов и контактов. Поврежденные элементы требуют замены – повторная установка на изношенные крепления приведёт к вибрации и выходу стекла из посадочного места.
Проверка и замена тросиков регулировки положения зеркала
Тросики регулировки положения зеркала УАЗ Профи обеспечивают точную настройку угла наклона зеркала. Со временем они могут ослабнуть, порваться или застрять, что влияет на корректную работу зеркала. Для проверки состояния тросиков следует выполнить несколько шагов.
Первоначально необходимо снять зеркало с крепления. Для этого открутите болты, удерживающие зеркало на корпусе. Обычно они расположены в нижней части зеркала. После демонтажа зеркала осмотрите тросики на наличие видимых повреждений, изломов или излишней натяжки.
При проверке тросиков обратите внимание на их натяжение. Недостаточная натяжка может привести к тому, что зеркало не будет точно фиксироваться в нужном положении. Для проверки можно вручную потянуть за тросик, чтобы определить его степень натяжения и наличие излишней гибкости.
Если тросик поврежден или сильно ослаблен, его нужно заменить. Для этого снимите старый тросик, аккуратно освободив его от крепежных элементов. Новый тросик следует установить в соответствии с теми же креплениями и механизмами. Важно не перепутать стороны – передний и задний тросики имеют разные длины, что необходимо учесть при установке.
После установки нового тросика убедитесь, что его натяжение соответствует нормам. Для этого прокачайте механизм регулировки и убедитесь, что зеркало легко регулируется и не теряет положения.
Регулярная проверка и замена тросиков регулировки положения зеркала обеспечат длительную и безотказную работу системы и позволят избежать неприятных ситуаций на дороге.
Сборка зеркала и установка на автомобиль после разборки
После разборки зеркала УАЗ Профи, важно правильно собрать его компоненты и установить на место. Начните с проверки всех деталей: зеркала, кронштейна, проводки (если она есть), резинок и других мелких элементов. При необходимости, замените поврежденные или изношенные части.
Для начала соберите основную часть зеркала. Установите стекло в корпус, аккуратно зафиксировав его. Если зеркало имеет подогрев, подключите провода, убедившись в надежности контакта. Используйте зажимы или специальные крепления для фиксации стекла в корпусе.
После этого перейдите к установке кронштейна зеркала. Он должен быть правильно выровнен относительно монтажных отверстий на дверце автомобиля. Для этого используйте уровень или другие ориентиры, чтобы избежать перекоса. Зафиксируйте кронштейн с помощью болтов, предварительно прокачав их в соответствующие отверстия.
После сборки зеркала, подключите электрические соединения, если они присутствуют (например, для регулировки угла наклона или подогрева). Убедитесь в правильности подключения и отсутствии коротких замыканий. Проводку закрепите так, чтобы она не мешала механизму поворота зеркала.
Теперь можно установить зеркало на место. Поднесите его к месту крепления и аккуратно прикрепите болтами или гайками. Сильно не затягивайте их на данном этапе, чтобы сохранить возможность регулировки положения зеркала после окончательной установки.
Проверьте работу механизма регулировки, если он имеется. Подключите питание и включите зеркало, чтобы убедиться в корректной работе всех функций, включая подогрев (если он есть). После проверки убедитесь, что зеркало закреплено надежно и не имеет люфта.
На финальном этапе затяните крепежные элементы до конца и установите декоративные накладки, если они предусмотрены конструкцией. Убедитесь, что зеркало не перекрывает обзор и фиксируется в нужном положении.
Вопрос-ответ:
Как разобрать зеркало на УАЗ Профи самостоятельно?
Чтобы разобрать зеркало на УАЗ Профи, начните с отсоединения проводов, если зеркало электрическое. Используйте отвертку, чтобы открутить крепления, которые держат зеркало на месте. Обычно они находятся на внутренней части дверной панели. Будьте внимательны, чтобы не повредить крепежные элементы, так как их можно будет использовать снова. После того как все винты откручены, аккуратно снимите зеркало, проверяя, не остались ли какие-либо дополнительные крепления.
Какие инструменты нужны для разборки зеркала на УАЗ Профи?
Для разборки зеркала на УАЗ Профи вам понадобятся: крестовая отвертка, возможно, торцевые головки для откручивания болтов, и пластиковые лопатки для аккуратного снятия облицовки. Также могут понадобиться плоскогубцы, если зеркало оснащено проводами, которые нужно отсоединить. Важно использовать инструменты, которые не повредят лакокрасочное покрытие и не оставят царапин.
Как снять электрическое зеркало на УАЗ Профи?
Для снятия электрического зеркала на УАЗ Профи необходимо сначала отсоединить электропроводку. Сделайте это аккуратно, чтобы не повредить разъемы. После этого открутите болты, которые крепят зеркало к двери, обычно их два или три. При снятии зеркала будьте осторожны, чтобы не сломать пластиковые крепежи. Если зеркало фиксируется на защелках, используйте пластиковые инструменты, чтобы их аккуратно освободить.
Что делать, если зеркало на УАЗ Профи не снимается?
Если зеркало на УАЗ Профи не снимается, вероятно, оно прочно зафиксировано ржавчиной или грязью. В таком случае попробуйте аккуратно постучать по креплениям с помощью резинового молотка, чтобы ослабить зеркало. Также можно использовать проникающую смазку, чтобы облегчить процесс снятия. Но избегайте чрезмерных усилий, чтобы не повредить элементы крепления.
Как собрать зеркало обратно на УАЗ Профи после разборки?
После разборки зеркала УАЗ Профи, чтобы собрать его обратно, начните с установки всех компонентов в обратном порядке. Подключите проводку, если зеркало электрическое, и убедитесь, что она надежно закреплена. Затем прикрепите зеркало к двери с помощью болтов или креплений. Убедитесь, что зеркало правильно зафиксировано и не болтается. После этого проверьте работу всех функций, если зеркало электрическое или с обогревом.
