Диффузор системы охлаждения УАЗ Патриот направляет поток воздуха от вентилятора через радиатор, обеспечивая стабильную температуру двигателя. При его повреждении или необходимости доступа к радиатору, вентилятору или помпе, требуется демонтаж. На Патриоте с мотором ЗМЗ-409 и дизелем ZMZ-PRO конструкция диффузора различается, но в обоих случаях демонтаж можно выполнить без снятия передней балки или радиатора.
Перед началом работ необходимо отключить аккумулятор, чтобы избежать случайного запуска вентилятора. Далее снимается защита двигателя и верхняя поперечина рамки радиатора (если она предусмотрена конструкцией). На бензиновых версиях диффузор крепится болтами к рамке радиатора и к кожуху вентилятора, на дизеле – также с зацепами снизу. Некоторые болты расположены в труднодоступных местах, поэтому потребуется торцовая головка с удлинителем и карданом.
Работа занимает около 30–60 минут при наличии базового набора инструментов. Полезно иметь под рукой WD-40 или аналогичный состав для обработки закисших резьбовых соединений. Установка проводится в обратной последовательности. После сборки необходимо завести двигатель и убедиться в отсутствии посторонних звуков и вибраций от вентилятора и диффузора.
Подготовка инструментов и рабочего пространства перед снятием диффузора
Перед началом работ необходимо обеспечить свободный доступ к передней части радиатора. Загоните УАЗ Патриот на ровную площадку, установите противооткатные упоры под задние колёса, зафиксируйте ручной тормоз и отключите аккумуляторную батарею.
Откройте капот и снимите пластиковую защиту, если она установлена. Убедитесь, что двигатель остыл до температуры окружающей среды – касание горячих элементов может привести к ожогам.
Подготовьте следующие инструменты: торцовые ключи на 10 и 13 мм, удлинитель и трещотку, плоскую и крестовую отвёртки, шлицевую монтировку или пластиковый съёмник для клипс. Полезным окажется фонарь с направленным светом и магнитный лоток для крепежа.
При наличии защиты картера и передней панели оцените необходимость её демонтажа для облегчения доступа к нижним креплениям диффузора. Приготовьте чистую ветошь для удаления грязи и охлаждающей жидкости, которая может вытечь при отсоединении патрубков вентилятора, если они проходят через диффузор.
Рабочая зона должна быть хорошо освещена и свободна от лишних предметов. Уложите под радиатор широкий поддон, чтобы предотвратить загрязнение пола при случайной утечке жидкости.
Отключение аккумулятора для безопасной работы под капотом
Перед демонтажем диффузора на УАЗ Патриот необходимо обесточить систему для исключения коротких замыканий и случайного включения вентилятора охлаждения.
- Откройте капот и убедитесь, что зажигание полностью выключено, ключ извлечён из замка.
- Используйте торцевой ключ на 10 мм для ослабления гайки клеммы «минус» на аккумуляторе.
- Снимите клемму и отведите её в сторону, исключив контакт с клеммой или кузовом. Рекомендуется зафиксировать её пластиковым хомутом или изолентой.
- Если установлен второй аккумулятор (в комплектациях с дополнительным оборудованием), отключите и его по аналогичной схеме.
- Ожидайте не менее 2–3 минут после отключения питания – в этот период разряжаются остаточные токи в блоках управления.
При последующем подключении соблюдайте порядок: сначала «плюс», затем «минус». Контакты предварительно зачистите от окислов, обеспечив плотный зажим.
Демонтаж верхней панели радиатора и кожуха вентилятора

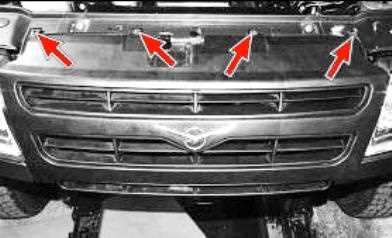

Отключите минусовую клемму аккумулятора. Снимите пластиковую накладку решётки радиатора, открутив четыре самореза по периметру и аккуратно отсоединив фиксирующие защёлки. Верхняя панель радиатора крепится на болтах с головкой на 10 мм – удалите их, начиная с крайних, чтобы избежать перекоса. Панель аккуратно поднимите вверх, преодолев сопротивление резиновых втулок.
Перед демонтажем кожуха вентилятора освободите жгут проводки датчика температуры и разъём вентилятора. Кожух закреплён четырьмя болтами на 10 мм – по два сверху и снизу. Доступ к нижним креплениям возможен только снизу, поэтому потребуется снять защиту двигателя. После откручивания, кожух вытаскивается вверх, при этом вентилятор остаётся на радиаторе. При наличии вискомуфты будьте осторожны – зацепление за крыльчатку может повредить пальцы или сорвать резьбу.
При обратной установке убедитесь, что уплотнители панели плотно прилегают к радиатору, а кожух не касается вращающихся элементов. Крепеж затягивайте без избыточного усилия во избежание деформации пластиковых элементов.
Как отсоединить диффузор от креплений к радиатору
Перед началом работ отключите массу с аккумулятора. Для доступа к точкам крепления снимите пластиковую защиту двигателя и верхнюю рамку радиатора. Необходимо освободить четыре основных узла фиксации диффузора: два верхних винта и два нижних зацепа.
Верхние винты крепления расположены по краям верхней части диффузора. Используйте головку на 10 мм с удлинителем – доступ к ним ограничен патрубками системы охлаждения. Выкручивайте поочерёдно, придерживая диффузор рукой, чтобы не допустить его падения на радиатор.
Нижняя часть диффузора зацепляется за металлические направляющие на радиаторе. Чтобы освободить нижние фиксаторы, аккуратно подайте диффузор вверх, при этом контролируйте усилие – пластиковые направляющие ломаются при перегибе. В некоторых модификациях предусмотрены пластиковые защёлки вместо зацепов – нажмите на них отверткой с плоским жалом и одновременно поднимите край диффузора.
Особенности доступа к нижним крепежам диффузора
Для получения доступа к нижним крепежам диффузора на УАЗ Патриот необходимо демонтировать защиту картера. Без этого открутить нижние болты невозможно – они расположены вплотную к нижнему краю радиатора и перекрываются металлической пластиной защиты.
Работы удобно выполнять на яме или подъемнике. При отсутствии подъема можно использовать надежные домкраты с подставками, обеспечив свободный доступ к передней части автомобиля. Перед началом желательно остудить двигатель и систему охлаждения, чтобы избежать ожогов.
Нижние крепежи выполнены в виде болтов М6 с головкой под ключ на 10. Два болта расположены по краям диффузора, один – ближе к центру. Все они закручены в закладные гайки, фиксированные в нижней рамке радиатора.
Для откручивания необходима трещотка с удлинителем и головкой на 10. Пространства между балкой рамы и корпусом радиатора недостаточно для прямого доступа, поэтому использование карданного шарнира или гибкого удлинителя значительно упрощает задачу.
Резьбовые соединения подвержены коррозии, особенно в условиях зимней эксплуатации. Перед демонтажем желательно обработать болты проникающей смазкой типа WD-40 и выждать не менее 15 минут. При наличии сопротивления – не прикладывать избыточное усилие, чтобы не сорвать резьбу, а повторно обработать составом и подождать.
После откручивания болтов необходимо аккуратно освободить нижнюю кромку диффузора от зацепления с направляющими на радиаторе. Принудительное извлечение без предварительного ослабления верхней части может привести к повреждению пластиковых фиксаторов.
Извлечение диффузора из моторного отсека без повреждений
Для безопасного извлечения диффузора на УАЗ Патриот важно соблюдать осторожность, чтобы не повредить элементы системы охлаждения или другие компоненты двигателя. Следуйте этим шагам:
1. Перед началом работы убедитесь, что двигатель остыл. Работать с горячими компонентами опасно и может привести к травмам.
2. Освободите доступ к диффузору. Для этого открутите болты или защелки, которые удерживают воздушные или охладительные шланги, если они перекрывают доступ. Важно, чтобы все соединения были аккуратно отсоединены без усилий, чтобы не повредить резинотехнические изделия.
3. Проверьте, нет ли дополнительных креплений, которые удерживают диффузор в моторном отсеке. Это могут быть крепежные элементы на передней или боковой части. Используйте подходящий инструмент, чтобы аккуратно открутить их, избегая излишних усилий.
4. После того как все крепления и соединения будут удалены, аккуратно начинайте вытаскивать диффузор. Используйте два инструмента: один для поддержания диффузора, второй – для помощи в его извлечении. Это поможет избежать повреждения пластика и защитных элементов.
5. При извлечении соблюдайте осторожность, чтобы не повредить фланцы системы охлаждения или радиатор. Если диффузор прикипел, не применяйте излишнюю силу – аккуратно прокачайте его, используя мягкие удары или специальный инструмент для снятия застрявших деталей.
6. Если диффузор всё же не выходит, проверьте на наличие заеданий в местах крепления. Используйте проникающую смазку, чтобы ослабить соединения. Дайте жидкости подействовать несколько минут и повторите попытку извлечения.
7. После снятия диффузора внимательно осмотрите его на наличие трещин, деформаций или других повреждений. Если такие есть, подумайте о замене детали перед установкой нового диффузора или проведением ремонта системы охлаждения.
Эти рекомендации помогут безопасно извлечь диффузор и минимизировать риск повреждения компонентов вашего УАЗ Патриот.
Проверка состояния снятого диффузора и сопутствующих деталей
После снятия диффузора с УАЗ Патриот важно внимательно проверить его состояние и состояние сопряжённых элементов, чтобы избежать возможных проблем при повторной установке.
Начните с осмотра самого диффузора:
- Трещины и повреждения: Проверьте корпус диффузора на наличие трещин, сколов или вмятин, которые могут повлиять на его работу. Небольшие повреждения могут быть устранены с помощью специального клея для пластика, однако серьёзные трещины требуют замены детали.
- Загрязнения и отложения: Очистите диффузор от масла, грязи и других отложений. Это можно сделать с помощью обезжиривателя или моющего средства, подходящего для пластиковых деталей.
- Состояние уплотнителей: Проверьте уплотнительные кольца или резинки, если они имеются. Износ или повреждение уплотнителя может привести к утечке жидкости, что ухудшит работу диффузора.
Далее осмотрите сопутствующие детали:
- Крепёжные элементы: Прокачайте все болты, гайки и другие элементы крепежа. Некачественная фиксация диффузора может стать причиной вибраций или даже его повреждения в процессе эксплуатации.
- Трубопровод: Осмотрите соединения трубопровода, особенно в местах соединений с диффузором. Важно проверить на герметичность, чтобы избежать утечек воздуха или жидкости. В случае повреждений или деформации трубопроводов их следует заменить.
- Фильтр: Если диффузор соединён с системой фильтрации, проверьте фильтрующий элемент на наличие загрязнений. Забитый фильтр ухудшает работу системы и может привести к перегреву двигателя.
После выполнения проверки и очистки всех элементов важно собрать систему, убедившись в правильности установки всех деталей. Сильно затягивать крепежные элементы не стоит, так как это может привести к повреждению пластиковых частей диффузора.
Установка диффузора обратно и проверка системы охлаждения
После завершения работы с диффузором на УАЗ Патриот, установка его обратно требует точности и аккуратности. Сначала убедитесь, что все элементы системы охлаждения очищены от грязи и мусора, которые могут попасть внутрь во время снятия диффузора. Это важно, чтобы не нарушить циркуляцию воздуха и не снизить эффективность работы радиатора.
Для установки диффузора начните с его точного выравнивания относительно посадочных мест. Убедитесь, что крепежные элементы (болты, гайки) находятся в хорошем состоянии и не имеют следов коррозии. Подключите все необходимые трубопроводы и шланги, если они были отсоединены во время демонтажа. Они должны быть надежно закреплены, без трещин или повреждений.
После того как диффузор будет установлен на место, переходите к проверке системы охлаждения. Прежде всего, убедитесь, что уровень охлаждающей жидкости в расширительном бачке соответствует норме. Если жидкость не достигает минимальной отметки, долейте охлаждающую жидкость до нужного уровня, используя только тот тип, который рекомендуется производителем.
Затем проверьте работу вентилятора радиатора. Для этого включите двигатель и дайте ему поработать на холостых оборотах несколько минут. Обратите внимание на стабильность работы вентилятора – он должен включаться при прогреве двигателя до определенной температуры. Если вентилятор не включается, возможно, проблема в датчике температуры или в самом вентиляторе.
После прогрева двигателя и работы вентилятора важно проверить, нет ли утечек охлаждающей жидкости. Для этого внимательно осмотрите все соединения шлангов, трубопроводов и крепежные элементы диффузора. Признаки утечек могут проявляться в виде пятен жидкости или влажных следов на компонентах.
Если все системы функционируют корректно и нет утечек, можно завершить установку, закрыв капот. Регулярно проверяйте уровень охлаждающей жидкости и следите за состоянием системы охлаждения для предотвращения перегрева двигателя в будущем.
