Шкворни на УАЗ 469 – это ключевые элементы поворотного кулака, напрямую влияющие на управляемость и устойчивость автомобиля. Их износ проявляется в виде люфта в передней оси, неравномерного износа резины, стуков при проезде неровностей. Пренебрегать заменой не стоит – запущенное состояние может привести к потере управляемости.
Для выполнения работ потребуется минимальный набор инструментов: домкрат, набор головок, монтировка, съёмник, ключ-шестигранник на 12, молоток, а также новые шкворни и регулировочные прокладки. Оптимально использовать оригинальные комплекты шкворней с подшипниками и манжетами, так как дешёвые аналоги часто не соответствуют требуемым допускам.
Перед началом работ важно оценить состояние поворотного кулака: наличие смазки, износ посадочных мест, трещины. Если узел сильно изношен, простая замена шкворней не даст желаемого эффекта – потребуется восстановление или замена кулака. Подготовка включает очистку поверхности от грязи и ржавчины, а также фиксацию моста на подставках для предотвращения смещения.
Регулировка затяжки шкворней производится подбором прокладок. Оптимальный момент затяжки – до устранения люфта, но с сохранением лёгкости вращения цапфы. Проверка усилия вращения проводится без установленной рулевой тяги. После сборки необходимо провести тест-драйв и убедиться в отсутствии люфтов и посторонних звуков.
Как определить износ шкворней на УАЗ 469
Основной признак износа шкворней – люфт переднего моста. Для проверки выверните руль до упора и покачайте колесо в вертикальной плоскости. При ощутимом люфте в верхней или нижней части цапфы, шкворни требуют внимания.
Дополнительный способ диагностики – поднять перед автомобиля домкратом и зафиксировать его на опоре. Снимите колесо, установите монтировку между цапфой и балкой моста. Плавно приподнимайте и опускайте цапфу. Если ощущается свободный ход, шкворни разбиты или изношены втулки.
Обратите внимание на следующие признаки:
– неравномерный износ протектора передних шин;
– увод автомобиля в сторону при прямолинейном движении;
– посторонние звуки при повороте руля, особенно на малой скорости;
– повышенное усилие на руле, рывки при вращении.
Также стоит проверить натяг шкворней. При снятом рулевом наконечнике поворот цапфы должен быть тугим, но без заеданий. Если она легко проворачивается, ослабла регулировка или изношены втулки и опорные шайбы.
Периодически проверяйте состояние смазки в шкворневых узлах. Ее отсутствие ускоряет износ втулок, вызывая люфты и перекосы. Если при разборке обнаружены следы сухого трения или ржавчина, необходима срочная замена компонентов.
Какие инструменты и запчасти понадобятся для замены шкворней
Для разборки потребуется головка на 41 мм, чтобы снять ступичную гайку, и вороток с усилителем. Также необходим съемник шкворней – универсальный гидравлический или специально изготовленный под УАЗ 469. Без него шкворень можно выбить, но высок риск повредить цапфу.
Гаечные ключи на 17 и 19 мм потребуются для демонтажа тормозного суппорта и крепежа поворотного кулака. Молоток массой не менее 1 кг и зубило помогут при закисших соединениях. Обязательно наличие динамометрического ключа с диапазоном до 30 Н·м для точной затяжки шкворней при сборке.
Из расходников понадобятся новые шкворни – предпочтительно усиленные с бронзовыми втулками, а не с игольчатыми подшипниками. Также обязательны регулировочные прокладки (от 0.1 до 0.5 мм), комплект сальников поворотного кулака, смазка ШРУС-4 или аналогичная, и фиксатор резьбы средней фиксации для болтов шкворней.
Для предварительной очистки и сборки полезны металлическая щетка, обезжириватель и тряпки без ворса. При наличии ржавчины – преобразователь ржавчины. Все работы желательно проводить на яме или эстакаде для доступа снизу и удобства манипуляций.
Как безопасно поднять и зафиксировать переднюю часть УАЗ 469
Для замены шкворней необходимо обеспечить устойчивое и безопасное поднятие передней части автомобиля. УАЗ 469 имеет рамную конструкцию, что облегчает выбор точек опоры, но требует строгого соблюдения порядка действий.
- Установите автомобиль на ровную бетонную или асфальтированную поверхность. Грунт исключён – повышенный риск просадки опор.
- Подложите противооткатные упоры под оба задних колеса. Используйте резиновые или металлические упоры, а не случайные подручные материалы.
- Ослабьте гайки передних колёс на пол-оборота, не поднимая автомобиль. Полный открут после подъёма увеличивает риск срыва машины с домкрата.
- Используйте гидравлический бутылочный домкрат грузоподъёмностью не менее 3 тонн. Установите его под лонжерон рамы, ближе к рессоре, но не под мост – мост будет сниматься.
- Медленно поднимайте до отрыва колеса от поверхности. Контролируйте вертикальность домкрата. Если он начинает наклоняться – немедленно опустите.
- Сразу после подъёма подставьте металлические подпорки под раму. Высота подпорок должна соответствовать положению рамы после подъёма. Использовать кирпичи, деревяшки или пластиковые блоки – запрещено.
- Убедитесь, что обе опоры под рамой установлены симметрично и устойчиво. Домкрат убирается только после проверки надёжности фиксации.
- Дополнительно подложите под передний мост упор из дерева или резины, чтобы ограничить амплитуду его хода при демонтаже деталей.
Перед началом работ пошатайте автомобиль – он не должен раскачиваться. Только после этого можно переходить к демонтажу шкворней.

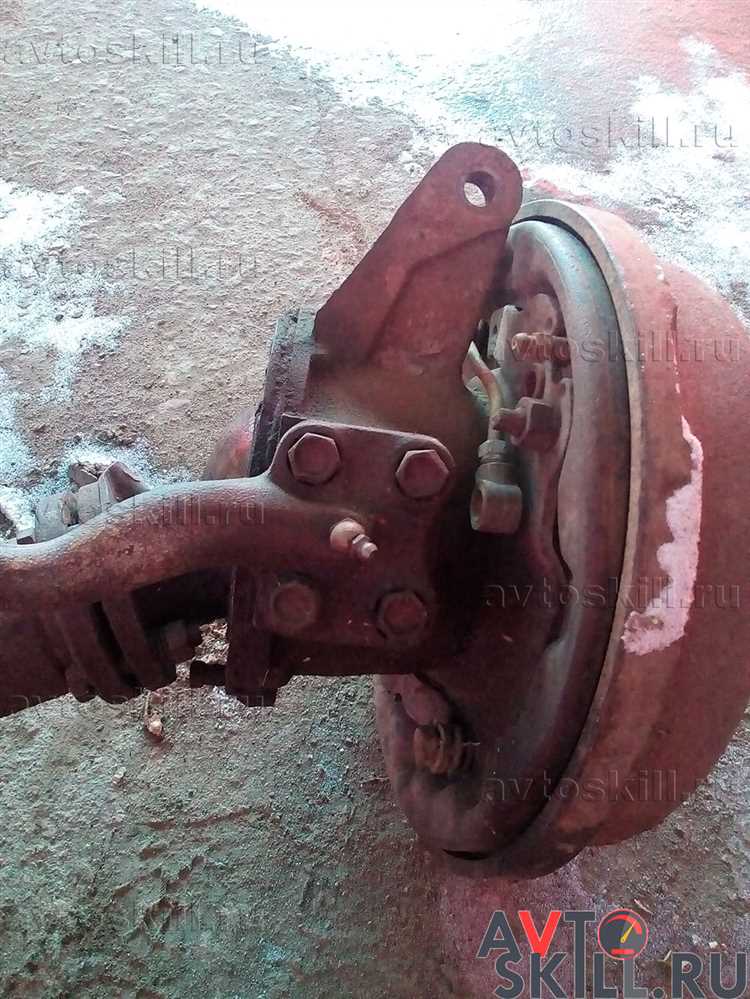

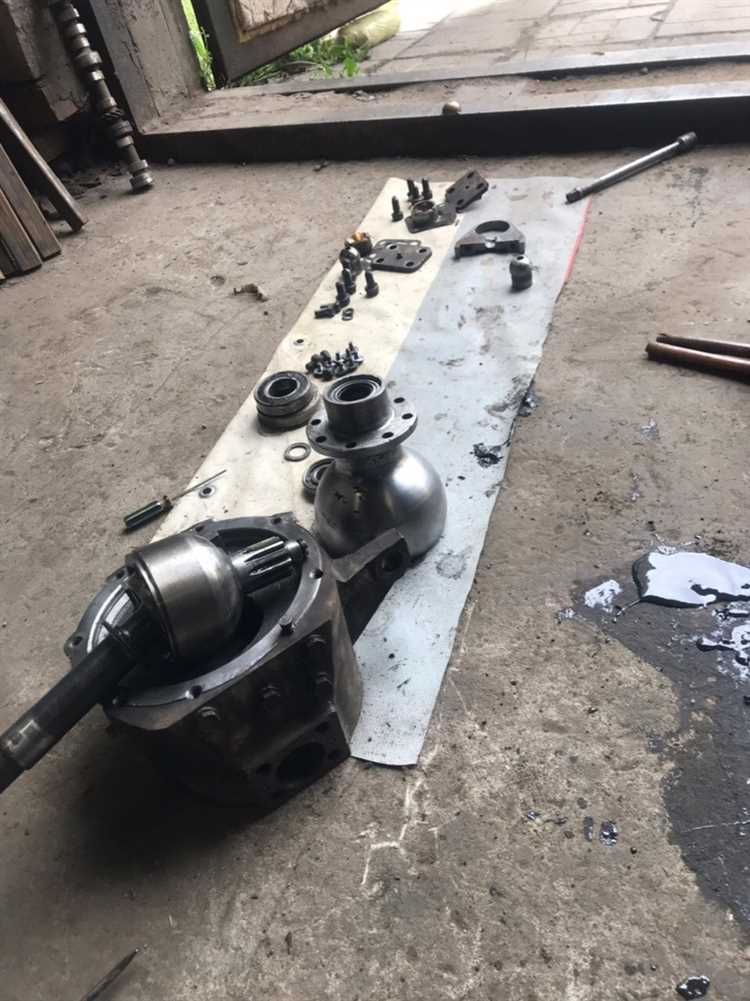

Как разобрать передний мост для доступа к шкворням
Сначала устанавливаем УАЗ 469 на ровную поверхность и фиксируем задние колеса. Переднюю часть поднимаем домкратом, размещаем автомобиль на надежные подпорки под рамой, обеспечивая свободный доступ к обоим поворотным кулакам.
Снимаем передние колеса. Ключом на 17 откручиваем гайки крепления суппортов (если установлены дисковые тормоза) или отсоединяем тормозные барабаны, предварительно вытащив шплинты и отвернув ступичные гайки специальной оправкой. Отводим тормозные шланги в сторону, не допуская натяжения.
Далее демонтируем ступицы. Расконтриваем и отворачиваем ступичные гайки, снимаем шайбы и подшипники. Извлекаем ступицу, осматриваем ролики и дорожки качения на наличие выработки. Если они в удовлетворительном состоянии, складываем детали в чистую ёмкость с маслом.
После снятия ступиц отсоединяем шкворневые кожухи. Для этого отворачиваем болты крепления шкворневых крышек, предварительно очистив поверхность от грязи. Снимаем крышки, вынимаем регулировочные шайбы, запоминая их расположение. Если на шкворнях стоят игольчатые подшипники – аккуратно извлекаем их, не повредив посадочные места в поворотных цапфах.
Отсоединяем рулевые тяги, выкручивая крепежи и выбивая пальцы из конусных соединений съёмником. Это необходимо для полного освобождения поворотных кулаков.
Снимаем поворотный кулак целиком, потянув его на себя. Если он не выходит – аккуратно постукиваем по корпусу резиновым молотком. Внутри останется шаровая часть моста и нижний/верхний шкворень, доступ к которым теперь открыт.
Важно: не допускайте загрязнения внутренних элементов поворотного кулака. Все снятые детали следует тщательно промывать в бензине или керосине, затем просушивать и осматривать перед сборкой.
Порядок демонтажа старых шкворней и осмотра посадочных мест
Перед началом работ зафиксируйте переднюю часть автомобиля, демонтируйте колесо и снимите тормозной барабан. Открутите поворотный кулак от балки, предварительно отсоединив рулевую тягу и тормозной шланг, чтобы обеспечить свободный доступ к шкворням.
- Снимите защитные колпаки шкворней, если они установлены.
- Открутите фиксирующие болты прижимных пластин сверху и снизу поворотного кулака.
- Извлеките прижимные пластины и аккуратно выбейте шкворни при помощи медного или бронзового добойника, чтобы не повредить сопряжённые детали.
- После демонтажа шкворней извлеките сухари, игольчатые подшипники и регулировочные шайбы. Запомните их порядок для последующей сборки.

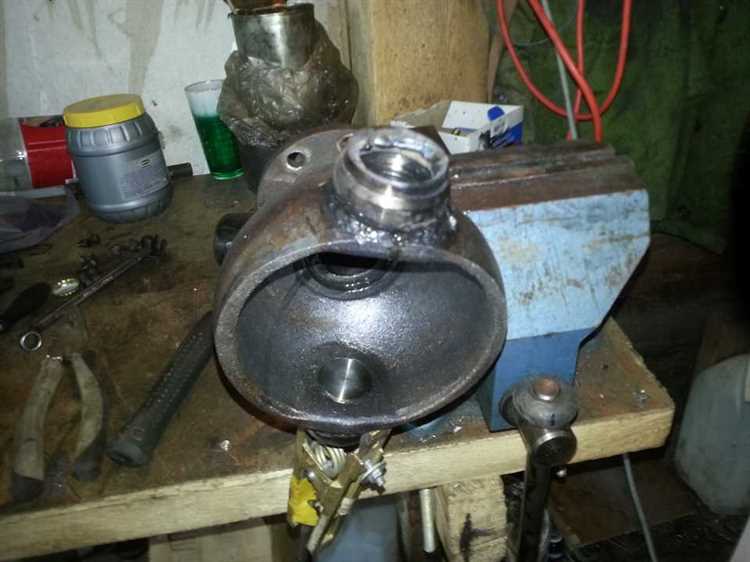

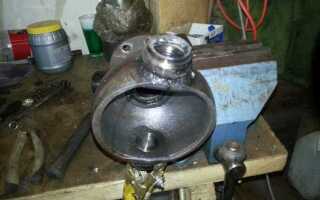

Осмотрите посадочные отверстия в поворотном кулаке и балке моста:
- Проверьте диаметр отверстий – износ выше 0,05 мм недопустим, потребуется восстановление втулками или замена деталей.
- Убедитесь в отсутствии овальности или трещин. Деформация посадочных мест исключает надёжную установку новых шкворней.
- Осмотрите состояние каналов под игольчатые подшипники. Следы проворота подшипника – признак износа, требующего ремонта.
- Проверьте целостность резьбы под крепёж прижимных пластин. Сорванную резьбу восстановите с помощью ремонтных втулок или перерезки на больший диаметр.
Все поверхности тщательно очистите от грязи и старой смазки. При необходимости используйте керосин и металлическую щетку. Поверхности должны быть абсолютно чистыми перед установкой новых элементов шкворневого узла.
Как установить новые шкворни и отрегулировать натяг
Перед установкой новых шкворней на УАЗ 469 убедитесь, что все компоненты чисты и не имеют повреждений. Для работы потребуется домкрат, ключи, молоток и специальные проставки для натягивания шкворня.
1. Снимите старые шкворни, освободив ступицу и ослабив гайки на креплениях. Для этого можно использовать молоток, аккуратно выбивая шкворень из посадочного места. Старайтесь не повредить корпус шкворня и посадочные отверстия.
2. Установите новый шкворень, предварительно проверив его на отсутствие дефектов. Шкворень должен свободно входить в посадочное отверстие, без заеданий или люфта.
3. Установите подшипники и сальники, если они требуют замены, и аккуратно закрепите шкворень в его гнезде. Убедитесь, что все детали стоят на своих местах, а шкворень не имеет излишнего люфта.
4. После установки шкворня переходите к регулировке натяга. Используйте проставки для регулировки, чтобы задать правильный натяг шкворня. Это важно, поскольку недостаточный натяг приведет к увеличенному люфту в управлении, а избыточный – к повышенному износу.
5. Проверьте ход подвески. На этом этапе проверьте, чтобы шкворень мог свободно вращаться, но не имел излишнего люфта. Для проверки натяга поднимите колесо, подвижные части подвески должны двигаться плавно, без заеданий.
6. Закрепите шкворень окончательно, затянув все гайки до необходимого крутящего момента. После этого проведите несколько тестовых движений, чтобы удостовериться в правильности установки.
7. Повторите процедуру на другом колесе, если это необходимо, и проверьте работу обеих подвесок на ходу, чтобы убедиться в отсутствии стуков и излишнего люфта.
Сборка моста и проверка люфта после замены шкворней
После завершения замены шкворней на УАЗ 469 необходимо правильно собрать мост и проверить люфт. Это важный этап, от которого зависит стабильность работы подвески и долговечность деталей.
Для начала соберите мост, установив шкворни на их места. Обратите внимание на точность установки: шкворни должны быть расположены строго по центру, без перекосов. Убедитесь, что уплотнительные кольца и прокладки на местах соединений не повреждены, иначе это приведет к утечке масла и снижению эффективности работы моста.
После сборки моста, приступайте к проверке люфта. Люфт шкворня можно проверить следующим образом: возьмитесь за мост с обеих сторон и попытайтесь слегка покачать его в вертикальной плоскости. Люфт должен быть минимальным. Если он ощущается, это может свидетельствовать о неправильной установке шкворней или износе их элементов. Также проверьте натяжение гаек, фиксирующих шкворни, они должны быть затянуты согласно рекомендуемым моментам.
Особое внимание стоит уделить состоянию втулок и подшипников. Если эти элементы имеют износ, они могут вызвать дополнительный люфт, что приведет к дальнейшему повреждению моста. Проверяйте их состояние перед установкой моста и заменяйте при необходимости.
После завершения проверки люфта и устранения возможных дефектов, сделайте несколько тестовых заездов, чтобы убедиться в отсутствии посторонних шумов и вибраций. Важно, чтобы мост работал тихо и стабильно при любых нагрузках.
На что обратить внимание при обкатке после замены шкворней
После замены шкворней на УАЗ 469 необходимо провести правильную обкатку, чтобы обеспечить долгосрочную службу новых деталей и избежать их быстрого износа. Важно не только следовать рекомендациям, но и наблюдать за поведением автомобиля в процессе эксплуатации.
Первое, на что стоит обратить внимание – это настройки углов установки колес. После замены шкворней может измениться геометрия подвески, что повлияет на угол развала и схождения. При обкатке стоит отслеживать изменения в поведении руля, его возможные люфты или трудности при поворотах. Если такие явления имеют место, необходимо провести дополнительную регулировку.
На протяжении первых 500-1000 км после обкатки важно следить за температурой ступичных подшипников. Перегрев может свидетельствовать о неправильно установленном или недостаточно затянутом креплении шкворней. Поэтому регулярный контроль температуры в этот период имеет большое значение для предотвращения возможных поломок.
Во время обкатки следует избегать резких и быстрых маневров, чтобы снизить нагрузку на новые шкворни. Это поможет избежать чрезмерного износа и позволит деталям работать в условиях, максимально приближенных к нормальным.
При обкатке стоит прислушиваться к посторонним шумам в области передней подвески. Шум, скрежет или вибрации могут свидетельствовать о недостаточном смазывании шкворней или неправильной сборке. В случае обнаружения таких звуков следует немедленно проверить все соединения и, если нужно, выполнить повторную настройку.
После первых 500 км обкатки рекомендуется выполнить контрольное затягивание всех крепежных элементов, чтобы убедиться в их надежности. Это предотвратит ослабление деталей и устранит возможность их повреждения в будущем.
Вопрос-ответ:
Какие инструменты мне понадобятся для замены шкворней на УАЗ 469?
Для замены шкворней на УАЗ 469 вам понадобятся следующие инструменты: набор гаечных ключей, головки с трещоткой, домкрат, подставки для автомобилей, молоток, съёмник шаровых опор, отвертки, а также торцевые головки для демонтажа и монтажа болтов шкворней. Для облегчения процесса также полезно иметь специальный инструмент для снятия шкворней, если он имеется в наличии.
Как проверить, что шкворни требуют замены на УАЗ 469?
Чтобы понять, что шкворни на УАЗ 469 нуждаются в замене, следует обратить внимание на несколько признаков. Основной индикатор — это люфт в передней оси при покачивании колес. Также может наблюдаться ухудшение управляемости, стуки при движении по неровным дорогам, и излишний износ резины на передних колесах. Если вы замечаете эти симптомы, скорее всего, шкворни износились и требуют замены.
Какие основные этапы замены шкворней на УАЗ 469?
Замена шкворней на УАЗ 469 состоит из нескольких ключевых этапов. Во-первых, необходимо поднять переднюю часть автомобиля с помощью домкрата и надежно зафиксировать его на подставках. Затем снимаются колеса и осматриваются элементы передней подвески. Далее удаляются старые шкворни с помощью молотка и съёмника, устанавливаются новые и фиксируются с помощью болтов. После монтажа шкворней устанавливается подвеска и колеса, а затем проверяется зазор и люфт в новой системе.
Что делать, если шкворни на УАЗ 469 сильно застряли?
Если шкворни на УАЗ 469 сильно застряли, нужно использовать дополнительные усилия. Попробуйте аккуратно постучать по месту соединения молотком с помощью деревянного бруска или специального съемника. В некоторых случаях может помочь применение проникающей жидкости, такой как WD-40, для ослабления коррозии. Если шкворни все равно не поддаются, рекомендуется использовать гидравлический пресс или обратиться в автосервис для извлечения старых шкворней с помощью профессионального оборудования.
Можно ли заменить шкворни на УАЗ 469 без опыта?
Замена шкворней на УАЗ 469 — это достаточно сложный процесс, который требует определенных знаний и навыков. Если у вас нет опыта в проведении подобных работ, рекомендуется сначала внимательно изучить инструкции и, возможно, обратиться за помощью к более опытным автомобилистам. Однако, если у вас есть базовые навыки работы с автомобилем и необходимые инструменты, с заменой шкворней можно справиться и самостоятельно. Главное — соблюдать технику безопасности и не торопиться при выполнении работы.
Как правильно снять шкворни на УАЗ 469?
Для того чтобы снять шкворни на УАЗ 469, сначала нужно поднять переднюю ось автомобиля с помощью домкрата, освободить колеса и снять тормозные барабаны. Затем откручиваем гайки крепления шкворней, которые расположены в верхней и нижней частях. Не забываем, что шкворни могут быть закисшими, поэтому для их освобождения используем специальные проникающие жидкости. После того как крепеж будет снят, аккуратно извлекаем шкворни из опорных втулок.
Что нужно сделать перед заменой шкворней на УАЗ 469?
Перед заменой шкворней на УАЗ 469 важно выполнить несколько подготовительных шагов. Во-первых, необходимо провести осмотр передней подвески на наличие других изношенных деталей. Следует подготовить все нужные инструменты, такие как набор ключей, молоток, домкрат, а также проникающую смазку для ослабления ржавых деталей. После этого поднимите переднюю часть автомобиля, снимите колеса и тормоза, чтобы обеспечить свободный доступ к шкворням. Эти шаги помогут избежать лишних трудностей в процессе замены.
