Магнитола на УАЗ Патриот 2020 года установлена в центральной консоли и закрыта декоративной заглушкой из пластика ABS. Этот элемент удерживается четырьмя фиксаторами: два сверху и два снизу. Их расположение предполагает точечное приложение усилия при демонтаже, чтобы избежать повреждения облицовки панели.
Для аккуратного снятия заглушки потребуется пластиковый съемник толщиной до 2 мм или пластиковая карта с жесткостью выше средней. Металлические инструменты не рекомендуются из-за риска царапин. Начинать лучше с нижнего края, поддев пластик у стыка с климатическим блоком. После поддевания нижних фиксаторов заглушку можно слегка потянуть на себя, чтобы освободить верхние зацепы.
Заводская заглушка не имеет дополнительных винтов или защелок, кроме указанных фиксаторов. При демонтаже важно контролировать угол отгибания – не более 15° – чтобы не сломать направляющие. После снятия заглушки открывается доступ к посадочному месту под штатную магнитолу размером 2 DIN с глубиной посадки около 180 мм.
Перед началом работы необходимо отключить минусовую клемму аккумулятора для исключения короткого замыкания при возможном касании скрытой электропроводки за панелью. Все действия выполняются при температуре не ниже +10°C, чтобы пластик не стал хрупким.
Подготовка инструментов для демонтажа заглушки
Для снятия заглушки магнитолы УАЗ Патриот 2020 года понадобятся пластиковые съемники толщиной 1–2 мм и длиной не менее 100 мм. Такие инструменты позволяют поддеть облицовку без риска повреждения мягкого пластика панели.
Крестовая отвертка PH2 потребуется для выкручивания винтов, фиксирующих декоративные элементы вокруг магнитолы. Длина жала – от 100 мм для удобного доступа вглубь панели.
Для разъединения скрытых фиксаторов рекомендуется подготовить набор тонких пластиковых клиньев разной ширины (10–20 мм). Это облегчит равномерное распределение нагрузки при отсоединении защелок.
Для защиты элементов интерьера используйте малярный скотч шириной 20–25 мм. Его наклеивают по периметру заглушки в местах контакта инструментов с панелью.
Для проверки наличия скрытых креплений удобно иметь фонарик с узким лучом. Это упростит визуальный осмотр щелей между заглушкой и корпусом консоли.
Определение точек крепления заглушки на панели
Заглушка магнитолы УАЗ Патриот 2020 года фиксируется на панели с помощью четырёх скрытых защёлок. Две из них расположены в верхней части заглушки, примерно на расстоянии 2 см от каждого верхнего угла. Ещё две находятся снизу, ближе к центру, на расстоянии около 4 см друг от друга.
Для точного выявления мест креплений рекомендуется воспользоваться тонким пластиковым инструментом толщиной не более 1 мм. Введение инструмента по периметру заглушки на глубину 3–4 мм позволит нащупать упругие элементы крепления. При лёгком нажатии на них защёлки освобождают заглушку без повреждения облицовки панели.
Особое внимание следует уделить верхним защёлкам – их фиксация более жёсткая по сравнению с нижними. Начинать рекомендуется с нижней части, чтобы снизить риск излома пластика при снятии.
Последовательность снятия облицовки вокруг магнитолы
Перед началом отключите минусовую клемму аккумулятора, чтобы избежать короткого замыкания при работе с электропроводкой.
Начните с демонтажа двух декоративных накладок на боковых воздуховодах. Для этого аккуратно подденьте их пластиковым съемником, начиная снизу, и выведите из зацеплений.
Открутите два самореза, расположенные под снятыми накладками, используя крестовую отвертку PH2. Они фиксируют верхнюю часть облицовки центральной консоли.
Снимите рамку, окружающую блок управления климатом. Подденьте её снизу съемником и аккуратно выщелкните из защелок. Отсоедините разъемы подсветки кнопок, запомнив их расположение.
Открутите два нижних самореза, расположенные под снятым блоком климат-контроля. Они фиксируют нижнюю часть рамки магнитолы.
Аккуратно подденьте основную рамку магнитолы съемником по периметру, начиная с нижних углов. Освободите её из защелок по бокам и сверху, действуя равномерно, чтобы не повредить крепления.
После снятия рамки отсоедините все разъемы, включая разъемы аварийной сигнализации и подогрева сидений, фиксирующиеся защелками. Запомните их расположение для обратной сборки.
Безопасное извлечение заглушки без повреждений

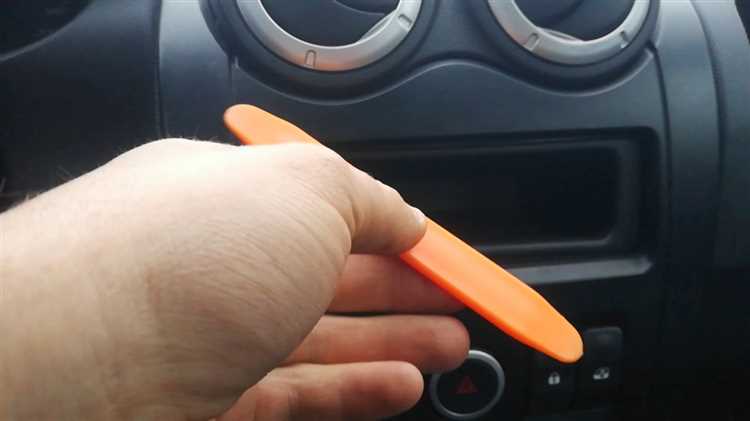

Перед началом работ отключите аккумулятор, чтобы исключить случайное замыкание на контактных группах. Используйте пластиковые съемники шириной 10–15 мм с закруглёнными краями, чтобы не повредить поверхность панели. Металлические инструменты не применяйте – они оставляют царапины на декоративном покрытии.
Начинайте с правого нижнего угла заглушки. Введите съемник между краем заглушки и рамкой магнитолы на глубину не более 2–3 мм. Слегка подденьте элемент, создавая равномерное усилие. Усилие не должно превышать 2–3 кг – при большем риске слома фиксаторов увеличивается.
После отщёлкивания первого фиксатора переходите к соседнему углу, перемещая инструмент вдоль периметра. Не тяните заглушку сразу целиком – фиксаторы расположены по периметру с шагом около 40–50 мм. Продолжайте поочередное высвобождение всех креплений.
При возникновении сопротивления проверьте отсутствие скрытых защёлок, используя второй тонкий инструмент для равномерного распределения нагрузки. После полного освобождения заглушки извлеките её без перекосов, удерживая двумя руками.
Проверьте фиксаторы на наличие повреждений. Если один из зацепов надломлен, его лучше заменить или восстановить перед обратной установкой, чтобы избежать дребезга или неплотной фиксации в дальнейшем.
Проверка целостности крепежных элементов после снятия
После демонтажа заглушки магнитолы УАЗ Патриот 2020 года необходимо оценить состояние всех крепежных элементов, чтобы исключить ослабление конструкции панели и предотвратить появление посторонних звуков во время движения.
- Осмотрите пластиковые защёлки на наличие трещин, изломов и деформаций. Повреждённые фиксаторы вызывают неравномерную фиксацию панели и скрипы. При обнаружении дефектов рекомендуется заменить заглушку или отдельные элементы.
- Проверьте металлические скобы. Они должны сохранять упругость и надёжно фиксироваться в посадочных местах. Если скоба разогнута или ослаблена, её можно аккуратно подогнуть обратно плоскогубцами. При утрате упругости – заменить.
- Оцените целостность направляющих штифтов. Они обеспечивают точное позиционирование заглушки. При наличии сколов или износа штифтов возможен люфт панели. В этом случае потребуется восстановление или замена крепежа.
- Очистите посадочные места от пыли и мусора, чтобы обеспечить плотное прилегание элементов при повторной установке. Для этого используйте мягкую кисть или сжатый воздух.
При обнаружении ослабленных мест фиксации в панели рекомендуется применить специальные демпферные прокладки толщиной 0,5–1 мм, которые компенсируют износ и уменьшают вибрации.
Подготовка посадочного места для установки новой магнитолы
Перед установкой новой магнитолы в УАЗ Патриот 2020 года необходимо подготовить посадочное место для ее монтажа. На этом этапе важно учесть несколько ключевых моментов, чтобы избежать проблем в процессе установки и эксплуатации.
Для начала потребуется снять заводскую заглушку. Она фиксируется с помощью пластиковых защелок, которые нужно аккуратно отжать отверткой с плоским лезвием, чтобы не повредить панель. После этого следует извлечь саму заглушку, осторожно поддев ее с обеих сторон.
Затем необходимо очистить место установки от пыли и грязи, особенно в области крепежных отверстий. Это обеспечит надежное крепление магнитолы и предотвратит возможные проблемы с фиксацией.
Если старое посадочное место имеет следы клея или ржавчины, их нужно удалить с помощью мягкой тряпки и, при необходимости, легкого абразивного материала. Важно не повредить элементы панели и не оставить заусенцев, которые могут повлиять на точность установки.
Перед установкой новой магнитолы также стоит проверить наличие стандартных крепежных отверстий. В некоторых случаях может потребоваться дополнительная настройка или использование переходной рамки для корректного размещения устройства. Убедитесь, что монтажные крепления магнитолы совпадают с посадочными отверстиями на панели, чтобы избежать перекоса или неправильного расположения.
Не забудьте проверить доступность всех подключений – антенны, питания и акустики. Они должны быть легко подключаемыми, без необходимости использования дополнительных адаптеров или удлинителей проводов.
После того как посадочное место подготовлено, можно переходить к установке магнитолы. Главное – соблюдать осторожность при установке, чтобы не повредить элементы панели и не нарушить герметичность подключения.
Вопрос-ответ:
Как снять заглушку магнитолы на УАЗ Патриот 2020 года?
Для снятия заглушки магнитолы на УАЗ Патриот 2020 года потребуется использовать специальные инструменты, такие как пластиковая лопатка. Сначала аккуратно подденьте края заглушки, не повреждая её и не оставляя следов на панели. После того как заглушка освободится, её можно будет снять вручную или с помощью пинцета.
Почему не удается снять заглушку магнитолы на УАЗ Патриот 2020?
Если заглушка не поддается снятию, это может быть связано с тем, что она плотно закреплена. В таких случаях стоит попробовать использовать пластиковую карту или лопатку, чтобы аккуратно поддеть её. Также важно убедиться, что вы не прикладываете чрезмерную силу, чтобы не повредить панель.
Как избежать повреждения панели при снятии заглушки магнитолы на УАЗ Патриот 2020?
Для безопасного снятия заглушки используйте пластиковые инструменты, которые не оставляют царапин и повреждений. Обязательно работайте аккуратно, поддевая заглушку с нескольких сторон, чтобы равномерно распределить нагрузку и избежать сильных рывков, которые могут повредить пластик.
Нужно ли снимать заглушку магнитолы на УАЗ Патриот 2020, чтобы установить новое устройство?
Да, для установки новой магнитолы на УАЗ Патриот 2020 года необходимо снять заглушку, так как именно она закрывает место для установки устройства. После её удаления откроется доступ к месту подключения проводов и установки нового магнитного устройства.
Есть ли альтернатива снятию заглушки для установки магнитолы на УАЗ Патриот 2020?
Альтернативы снятию заглушки для установки магнитолы нет, поскольку она закрывает отверстие и предотвращает доступ к монтажному месту. Единственный способ обеспечить установку магнитолы — это аккуратно снять заглушку, чтобы получить необходимое пространство для подключения устройства и его монтажа.
