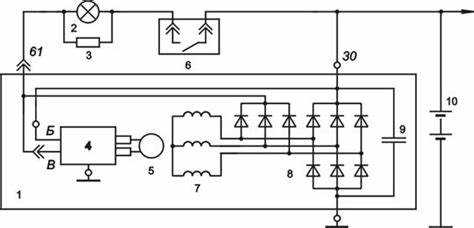

Как соединить вольтметр на генератор уаз

Правильное подключение вольтметра к генератору УАЗ обеспечивает точный контроль за уровнем бортового напряжения, что критически важно для оценки состояния аккумулятора и эффективности работы генератора. Заводская система индикации не всегда дает достоверную информацию, особенно в условиях повышенной нагрузки на электросеть автомобиля.

Для подключения аналогового или цифрового вольтметра необходимо выбрать точку съема напряжения. Наиболее точные показания дает подключение непосредственно к клемме «+» генератора или к силовой клемме выхода с реле-регулятора. Важно учитывать, что при таком способе подключения прибор будет регистрировать напряжение без потерь на проводке, что позволяет своевременно выявить просадку напряжения.

Контакт массы должен быть надёжно закреплен на корпусе двигателя или кузова. Рекомендуется использовать отдельный предохранитель на линию питания вольтметра (1–3 А), чтобы исключить возможность короткого замыкания. При установке цифрового устройства важно проверить его диапазон измерений – он должен быть не менее 8–16 В.

Если планируется постоянная индикация напряжения, подключение следует выполнять через замок зажигания, к линии, активной только при включенном зажигании. Это исключит разряд аккумулятора в режиме покоя. При установке внешнего вольтметра в приборную панель необходимо обеспечить надежную фиксацию корпуса прибора и защиту от вибраций, характерных для эксплуатации УАЗов в условиях бездорожья.

Выбор типа вольтметра для установки на УАЗ

Для точного контроля напряжения на генераторе УАЗа важно подобрать подходящий тип вольтметра. Существуют два основных варианта: аналоговые и цифровые приборы. Каждый из них имеет особенности, которые необходимо учитывать при установке в условиях эксплуатации УАЗа.

• Аналоговый вольтметр – механический стрелочный прибор с диапазоном от 8 до 16 В. Отличается высокой надежностью и устойчивостью к помехам. Оптимален для установки в старые модели УАЗов с минимальной электроникой. Установка возможна напрямую на приборную панель, подключение через зажигание.
• Цифровой вольтметр – обеспечивает точность измерения до десятых долей вольта. Удобен при диагностике и контроле стабильности бортового напряжения, особенно при наличии дополнительного электрооборудования (лебёдки, дополнительного освещения). Подходит для интеграции в приборную панель или отдельный модуль на торпедо. Желателен встроенный стабилизатор, чтобы избежать ложных срабатываний при скачках напряжения.

При выборе необходимо учитывать тип генератора. Если установлен штатный Г-221, допустим аналоговый прибор. При использовании современных генераторов с встроенным регулятором (например, 9422.3701), целесообразен цифровой вольтметр с минимальной погрешностью и функцией постоянного мониторинга.

1. Проверьте диапазон измерений: вольтметр должен охватывать от 10 до 16 В.
2. Оценивайте энергопотребление: устройства с подсветкой могут влиять на заряд АКБ при длительной стоянке.
3. Убедитесь в наличии защиты от переполюсовки – особенно важно при установке в условиях безгаражного обслуживания.

Оптимальный выбор для УАЗа – цифровой вольтметр с герметичным корпусом, креплением под DIN-разъём и защитой от вибраций. Это обеспечит надёжную работу в условиях бездорожья и резких перепадов температур.

Необходимые инструменты и материалы для подключения

Вольтметр: предпочтительно стрелочный или цифровой с диапазоном до 16 В и защитой от переполюсовки. Убедитесь, что прибор рассчитан на работу в автомобильной сети 12 В.

Провод медный многожильный: сечением не менее 1 мм², в термостойкой изоляции. Длина зависит от места установки вольтметра относительно генератора, но обычно требуется не менее 2–3 метров.

Предохранитель: обязательно устанавливается в цепь питания, номиналом 5–10 А, для защиты прибора и проводки от короткого замыкания.

Изоляционная лента и термоусадочные трубки: для герметизации соединений и защиты от влаги и вибраций.

Отвертка, нож и пассатижи: для зачистки проводов, установки клемм и монтажа прибора.

Крепёжные элементы: саморезы или хомуты для фиксации проводки и самого вольтметра на панели или в моторном отсеке.

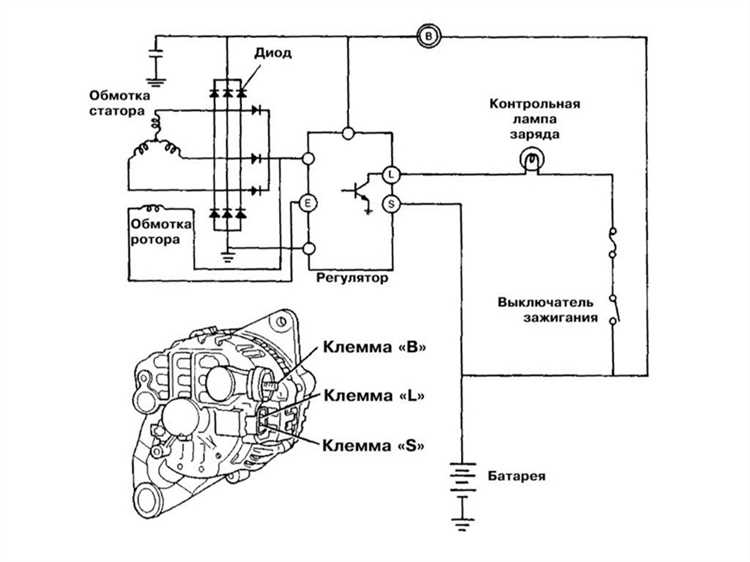

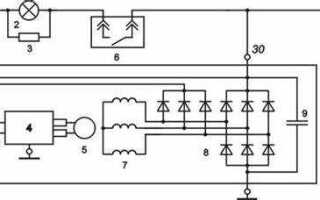

Определение точки подключения на генераторе

Перед подключением убедитесь в чистоте контактной поверхности и отсутствии окислов на клемме. Для доступа к «В+» отсоедините защитный кожух, если он установлен, и визуально определите толстый силовой провод, уходящий к аккумулятору. Измерьте напряжение мультиметром: при включённом зажигании и заведённом двигателе оно должно находиться в пределах 13,8–14,5 В. Это подтвердит правильность выбранной точки.

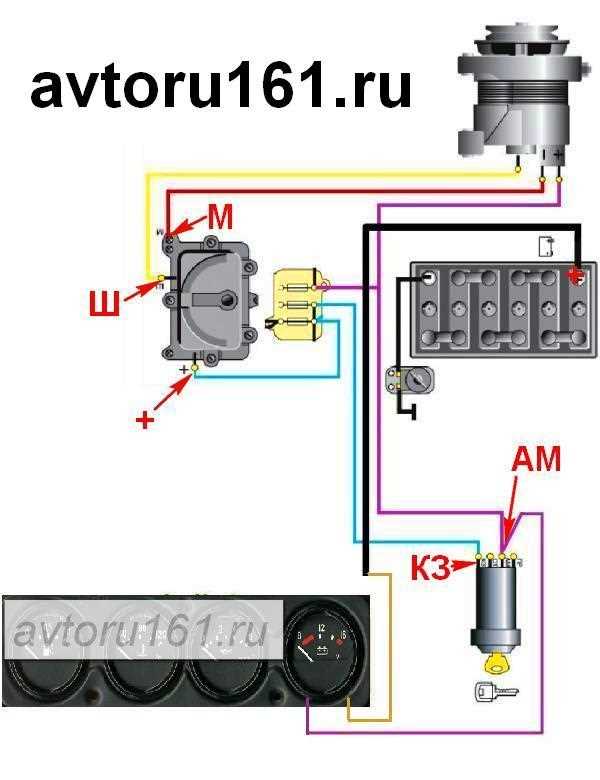

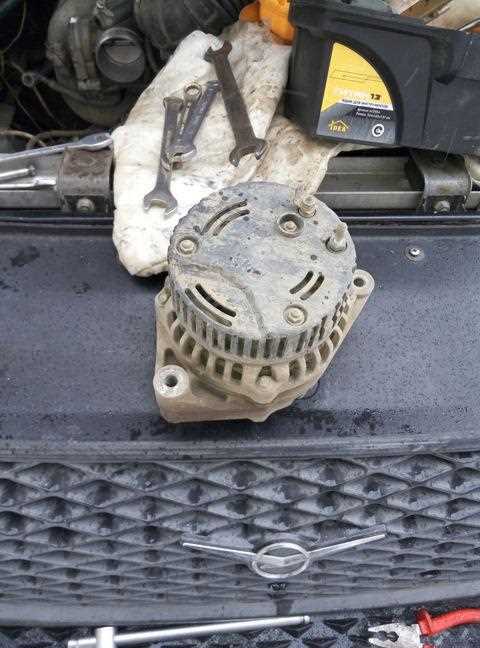

Прокладка провода от генератора к приборной панели

Для подключения вольтметра необходимо проложить сигнальный провод от клеммы «W» или «D+» генератора (в зависимости от модели) к задней части приборной панели. Используется многожильный медный провод сечением не менее 0,75 мм², устойчивый к вибрациям и температурным перепадам.

Прокладку следует начинать от генератора, соблюдая максимально короткий и защищённый маршрут. Провод прокладывается вдоль штатной электропроводки по левой стороне моторного отсека, крепится пластиковыми стяжками через каждые 20–30 см, чтобы исключить провисание и контакт с движущимися частями.

В месте прохода через щиток моторного отсека используется штатное уплотнённое отверстие либо сверлится новое, обязательно с установкой резинового сальника. Внутри салона провод направляется к приборной панели вдоль жгута основной проводки и подключается к соответствующему входу вольтметра.

Для предотвращения ложных показаний или повреждений важно исключить пересечения с высоковольтными проводами и силовыми линиями. Дополнительно рекомендуется установить плавкий предохранитель на 1 А рядом с генератором для защиты цепи.

Подключение питания и массы к вольтметру

Провод питания рекомендуется использовать сечением не менее 0,75 мм², обязательно с установкой предохранителя на 1–2 А вблизи точки подключения. Это защитит вольтметр и проводку от короткого замыкания.

Массу следует подключать к ближайшей надежной точке на кузове или «минусу» аккумулятора. Поверхность соединения обязательно зачистить до металла и покрыть токопроводящей пастой или технической смазкой для предотвращения коррозии. Провод массы также должен иметь сечение не менее 0,75 мм² и быть как можно короче – это снизит возможные потери и помехи.

Важно: нельзя подключать массу к движущимся элементам двигателя или точкам с нестабильным контактом. Это может вызвать ложные показания прибора или поломку.

Установка вольтметра в салоне автомобиля

Для правильного мониторинга работы генератора в УАЗ, установка вольтметра в салоне позволяет своевременно отслеживать состояние бортовой сети. Это особенно важно для предотвращения поломок и снижения эффективности работы электрооборудования.

Вольтметр подключается непосредственно к бортовой сети автомобиля. Наиболее удобным вариантом является установка устройства на центральной панели или в районе приборной панели, где оно будет всегда на виду. Подключение можно осуществить через клеммы аккумулятора или через питание от генератора. Важно использовать качественные провода и соединения для предотвращения потерь напряжения.

Процесс установки начинается с выбора места для монтажа. Лучше всего установить вольтметр в удобной зоне, где водитель сможет быстро оценить напряжение, не отвлекаясь от дороги. Места установки могут варьироваться от центральной консоли до места, рядом с основными приборными индикаторами.

После выбора места для установки, нужно подготовить место для прокладки проводов. Обратите внимание, чтобы провода не контактировали с нагревающимися частями автомобиля, такими как выпускные трубы или компоненты системы охлаждения.

При монтаже также важно учесть параметры самого устройства. Некоторые вольтметры требуют дополнительной защиты от перегрузок, для чего необходимо установить предохранитель в цепи питания. Это обеспечит долговечность работы устройства и защиту системы от коротких замыканий.

После подключения и монтажа вольтметра необходимо провести проверку его работоспособности. Для этого включите зажигание и проверьте показания на экране устройства. Напряжение в норме должно колебаться в пределах 13,8-14,5 В при работающем двигателе, что соответствует нормальному состоянию зарядной системы автомобиля.

Проверка работы и устранение возможных ошибок

Для проверки правильности подключения вольтметра к генератору УАЗ необходимо убедиться, что все соединения выполнены согласно инструкции, а также правильно настроены параметры измерительного устройства. Начните с проверки целостности проводки и контактов. Отсутствие напряжения на вольтметре может свидетельствовать о плохом контакте или повреждении проводки.

В случае, если вольтметр показывает значения, значительно отличающиеся от нормальных (например, выше 15 В), это может указывать на неисправность регулятора напряжения. Проверьте его работу и, при необходимости, замените. Также важно убедиться, что вольтметр настроен на правильный диапазон измерений, соответствующий выходному напряжению генератора.

Если при подключении вольтметра не появляются показания, проверьте исправность самого устройства. Для этого подключите его к другому источнику питания с известным напряжением. Если вольтметр не реагирует, возможно, его необходимо отремонтировать или заменить.

Если вольтметр показывает нестабильные значения, возможной причиной может быть неполное соединение проводов или неисправности в системе зарядки. Проверьте состояние контактов аккумулятора, а также работоспособность щеток генератора. В случае необходимости проведите их очистку или замену.

Рекомендации по эксплуатации вольтметра на УАЗ

Для корректной работы вольтметра на УАЗ важно соблюдать несколько ключевых рекомендаций, которые помогут избежать ошибок в показаниях и продлить срок службы устройства.

• Выбор правильного вольтметра: Для автомобилей УАЗ лучше выбирать устройства с диапазоном измерений от 0 до 16 В. Это обеспечит точность показаний в пределах рабочего диапазона напряжения бортовой сети.
• Правильное подключение: Подключение вольтметра должно производиться через стабилизатор напряжения, чтобы минимизировать влияние перепадов напряжения на точность измерений. Для этого используйте качественные соединительные кабели и защитные диоды.
• Монтаж устройства: Вольтметр лучше установить в легко доступном месте на приборной панели, где его показания будут видны при движении, но не будут мешать водителю. Оптимальный угол наклона экрана – около 45 градусов.
• Защита от короткого замыкания: Убедитесь, что вольтметр защищён от короткого замыкания. Для этого установите предохранитель, который сработает в случае перегрузки или замыкания проводки.
• Регулярные проверки: Периодически проверяйте соединения проводов и корректность работы устройства. Особенно важна проверка на высоких оборотах двигателя и при включении дополнительных нагрузок, чтобы убедиться в стабильности показаний.
• Температурный режим: Избегайте установки вольтметра в местах с высокой температурой, таких как около двигателя или на солнце. Высокая температура может привести к перегреву и выходу устройства из строя.
• Неисправности и диагностика: Если вольтметр показывает нестабильные или неправильные данные, первым делом проверьте соединения и проводку. В случае продолжения проблем проверьте целостность устройства и замените повреждённые элементы.

Следуя этим рекомендациям, можно существенно улучшить точность показаний вольтметра и избежать распространённых ошибок при эксплуатации на УАЗ.

Вопрос-ответ:

Как правильно подключить вольтметр к генератору УАЗ?

Для подключения вольтметра к генератору УАЗ необходимо учесть несколько важных моментов. Сначала нужно выбрать подходящее место для установки датчика, обычно это панель приборов. Подключение производится через клеммы на генераторе: одну из них следует подключить к положительному выходу, а другую — к корпусу или минусовому контакту. Очень важно правильно соединить провода, чтобы избежать короткого замыкания или неправильных показаний на вольтметре.

Какие могут возникнуть проблемы при подключении вольтметра к генератору УАЗ?

Одной из основных проблем может стать неправильное подключение проводов, что приведет к некорректным показаниям на приборе или даже поломке вольтметра. Также могут возникнуть проблемы с качеством проводки, если она не выдерживает нагрузки. Рекомендуется использовать качественные провода с соответствующей изоляцией, чтобы избежать перегрева и повреждения проводки. Иногда возникают проблемы с креплением вольтметра, что может привести к его вибрации или выходу из строя в условиях эксплуатации.

Нужно ли устанавливать предохранитель при подключении вольтметра к генератору УАЗ?

Да, установка предохранителя обязательна. Это помогает защитить вольтметр от возможных коротких замыканий и перепадов напряжения, что может возникнуть в процессе работы генератора. Обычно используют предохранитель на 1-2 ампера, который подключается в цепь перед вольтметром. Такой шаг позволит избежать повреждений не только самого прибора, но и других электрических компонентов автомобиля.

Как проверить правильность подключения вольтметра к генератору УАЗ?

Проверить правильность подключения можно, измерив напряжение на вольтметре при работающем двигателе. Вольтметр должен показывать напряжение, которое соответствует нормам работы генератора (обычно от 13,5 до 14,5 вольт). Если показания значительно отклоняются от нормы или вольтметр не работает, необходимо проверить соединения проводов, убедиться, что они надежно закреплены и не имеют повреждений, а также проверить предохранитель.
