Как подключить аварийку на ваз

Подключение аварийной сигнализации (аварийки) на ВАЗ – задача, с которой сталкиваются многие владельцы автомобилей этой марки. Важно понимать, что правильное подключение не только обеспечит функциональность системы, но и предотвратит возможные поломки. Процесс требует внимательности, так как ошибки в подключении могут повлиять на работу всей электроники автомобиля.

Основным элементом системы является переключатель, который при активации включает все четыре поворотных сигнала одновременно. Перед началом работы необходимо отключить аккумулятор, чтобы избежать коротких замыканий. Важно соблюдать полярность при подключении проводов, чтобы не повредить цепь. Все соединения должны быть надежными, для чего рекомендуется использовать изоляцию и специальные клеммы.

Ключевым моментом в процессе является правильное подключение реле аварийной сигнализации. Неверное соединение может привести к тому, что аварийка будет работать не стабильно или вовсе не включится. Важно также проверять состояние проводки и контактов, так как коррозия может стать причиной плохого контакта и отказа системы.

Рекомендация: всегда проверяйте работу системы после завершения подключения, включая и выключая аварийку несколько раз, чтобы убедиться в корректности подключения.

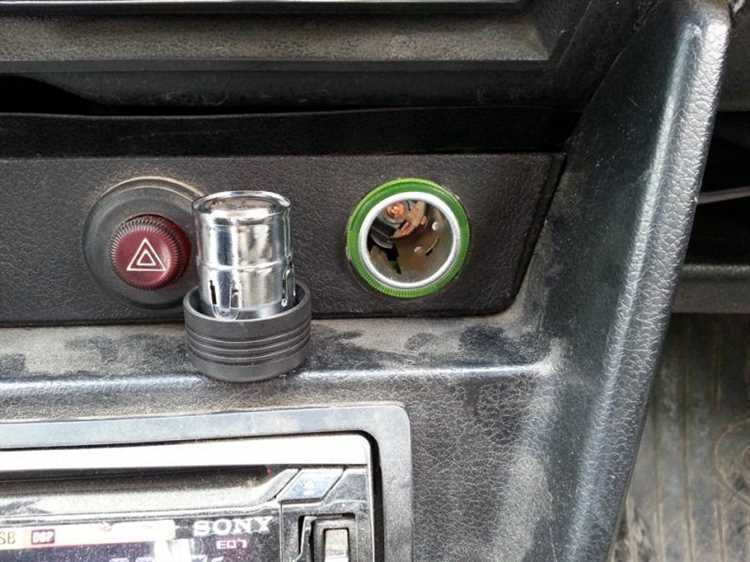

Проверка системы электричества перед подключением аварийки

Перед подключением аварийных огней на ВАЗ необходимо проверить исправность всей электрической системы автомобиля. Начните с осмотра аккумулятора. Убедитесь, что клеммы надежно зафиксированы и не имеют коррозии. Проверка уровня заряда поможет избежать нестабильной работы системы.

Далее стоит осмотреть предохранители. Они защищают элементы электрической схемы от коротких замыканий и перегрузок. Для этого найдите блок предохранителей и проверьте, не сгорел ли нужный предохранитель для системы аварийных огней. Если предохранитель сгорел, замените его на новый, с соответствующими характеристиками.

Особое внимание уделите проводке. Порой проблема может скрываться в изношенных или поврежденных проводах. Осмотрите их на предмет перегибов, изломов и повреждений изоляции. Наличие короткого замыкания или плохого контакта может повлиять на работу аварийных огней.

Проверьте реле. Это важный элемент системы, который отвечает за включение аварийных огней. Если реле не работает корректно, его необходимо заменить. Для этого можно использовать мультиметр для проверки исправности реле.

Не забудьте проверить лампы. Используйте мультиметр или обычную проверку на работоспособность каждой лампы. Плохая лампочка также может быть причиной неисправности всей системы аварийных огней.

Необходимые инструменты и материалы для установки

Инструменты:

• Отвертки: Набор крестовых и плоских отверток для снятия элементов обшивки и подключения проводки.
• Ключи: Набор гаечных ключей для работы с крепежами.
• Изолента: Для изоляции проводов и предотвращения коротких замыканий.
• Паяльник: Для надежного соединения проводов, если требуется пайка.
• Тестер: Для проверки правильности подключения проводки и работы системы.

Материалы:

• Провода: Провод с изоляцией, соответствующий требованиям по напряжению. Обычно используется провод сечением 0,75–1,5 мм² для подключения сигналов и кнопки аварийки.
• Клеммы: Для соединения проводов между собой, обеспечивающие надежный контакт.
• Клеммники: Для подключения проводов без пайки, если требуется быстрый и безопасный монтаж.
• Фиксаторы: Крючки и скобы для фиксации проводки внутри салона, предотвращающие повреждения проводов.

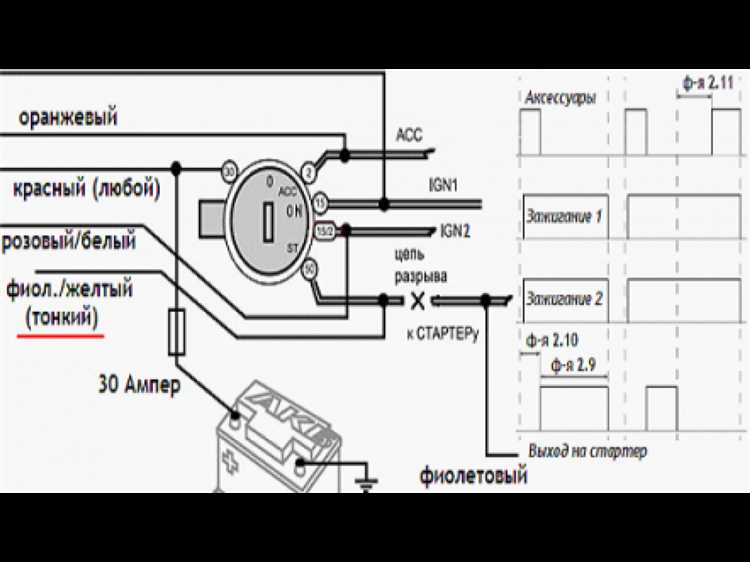

Шаги по демонтажу старой проводки аварийки

Перед началом работ обесточьте систему, сняв клемму с аккумулятора. Это исключит короткое замыкание при контакте с оголёнными жилами.

Снимите облицовку панели приборов, открутив винты крепления под рулевой колонкой и по бокам. Используйте пластиковые съёмники, чтобы не повредить элементы интерьера.

Отсоедините колодку переключателя аварийной сигнализации. Если разъём окислился, зачистите контакты, чтобы убедиться в наличии сигнала при проверке новой проводки.

Проследите трассировку старых проводов до блока предохранителей и задних фонарей. Отметьте цветовую маркировку и точки подключения. Это упростит подключение новых линий.

Освободите проводку из креплений. На старых ВАЗах часто применялись пластиковые зажимы и изолента. Используйте нож с коротким лезвием, чтобы не повредить рядом идущие жилы.

В местах прохождения проводов через металл проверьте наличие резиновых втулок. При демонтаже снимите втулки, если они пригодны для повторного использования, или замените при установке новой проводки.

Удалите все участки старой проводки, включая соединения с массой. Очистите места контакта от коррозии, при необходимости замените крепёж под «массу».

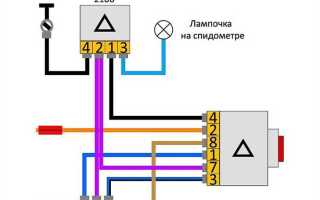

Подключение проводов к кнопке аварийки на ВАЗ

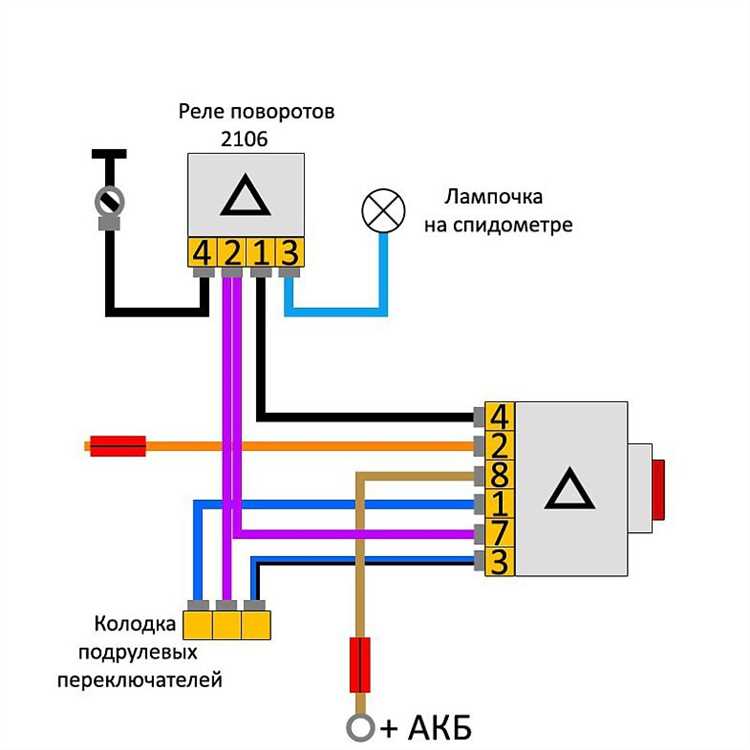

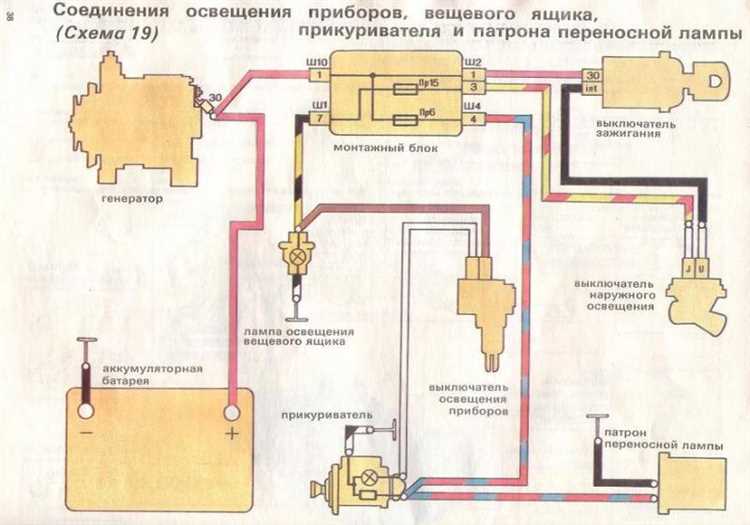

Для подключения кнопки аварийной сигнализации на ВАЗ требуется идентификация проводов по цвету и назначению. На большинстве моделей используется кнопка с шестью контактами. Контакт 30 – питание от аккумулятора, подключается к красному проводу. Контакт 15 – питание при включенном зажигании, как правило, синий или сине-чёрный. Контакт 49 – вход с реле поворотов, обычно зелёный. Контакты 49а, L и R – выходы на лампы левого и правого борта, а также на индикатор, чаще всего бело-чёрный, чёрно-зелёный и чёрно-белый соответственно.

Перед подключением рекомендуется отключить минусовую клемму аккумулятора. Провода подсоединяются строго по схеме, так как неправильное соединение может привести к короткому замыканию или выходу из строя реле. Контакты фиксируются с помощью фишек или клемм, обеспечивая плотный контакт без люфта. После монтажа клемма аккумулятора возвращается на место, и проверяется работа системы – при нажатии на кнопку все указатели поворота должны моргать одновременно, независимо от положения ключа зажигания.

Как правильно подключить аварийку к блоку предохранителей

Подключение аварийной сигнализации к блоку предохранителей на ВАЗ требует точного соблюдения схемы и аккуратной работы с проводкой. Ошибки могут привести к короткому замыканию или нестабильной работе системы.

1. Отключить минусовую клемму аккумулятора.
2. Снять защитную крышку блока предохранителей.
3. Найти штатный предохранитель аварийной сигнализации. На большинстве моделей ВАЗ это предохранитель F18 (10А), но может отличаться в зависимости от года выпуска.
4. Проверить наличие питания на соответствующих клеммах при включенном зажигании и при выключенном. Аварийка должна работать независимо от положения ключа.
5. Если питания нет, проверить цепь от аккумулятора до блока предохранителей. При необходимости – восстановить провод питания.
6. Подключить провод от кнопки аварийки к выходной клемме предохранителя. Использовать разъем с фиксацией или пайку с термоусадкой.
7. Убедиться, что масса подключена напрямую к кузову с зачисткой до металла и надежной фиксацией болтом.
8. Проверить соединения, восстановить подачу питания, включить кнопку аварийной сигнализации. Контроль – мигание всех указателей поворота и характерный щелчок реле.

Для подключения использовать провода сечением не менее 0,75 мм², защитить соединения термоусадкой. При нестабильной работе проверить реле и заменить при необходимости.

Проверка работы аварийных огней после установки

После подключения аварийной сигнализации необходимо сразу провести пошаговую проверку её функционирования. Это позволит выявить ошибки в монтаже и избежать проблем в дороге.

1. Включите зажигание или переведите ключ в положение ACC, если требуется питание для работы аварийки.
2. Нажмите кнопку аварийной сигнализации. Убедитесь, что она фиксируется и имеет подсветку, если предусмотрена конструкцией.
3. Проверьте одновременную работу всех указателей поворота: передних, задних и боковых повторителей. Лампочки должны мигать с одинаковой частотой (примерно 90 раз в минуту).
4. Послушайте работу реле: оно должно щелкать равномерно. Если частота слишком высокая – возможен обрыв цепи или неисправная лампа.
5. Снаружи автомобиля осмотрите каждый фонарь. При тусклом свете или мерцании проверьте контактные группы, массу и цоколи ламп.
6. Выключите аварийку, убедитесь, что все огни погасли и реле перестало щелкать.
7. Повторно включите и выключите сигнализацию несколько раз для проверки стабильности работы.

Если установлено электронное реле с функцией контроля, обратите внимание на сигналы об ошибках. При наличии неисправности оно может подавать повышенную частоту мигания или звук.

Частые ошибки при подключении и их устранение

Одна из распространённых ошибок – подключение кнопки аварийной сигнализации напрямую к габаритным огням. Это приводит к некорректной работе цепи, особенно при включении габаритов. Необходимо использовать штатный разъём или подключаться через реле, предназначенное для аварийки.

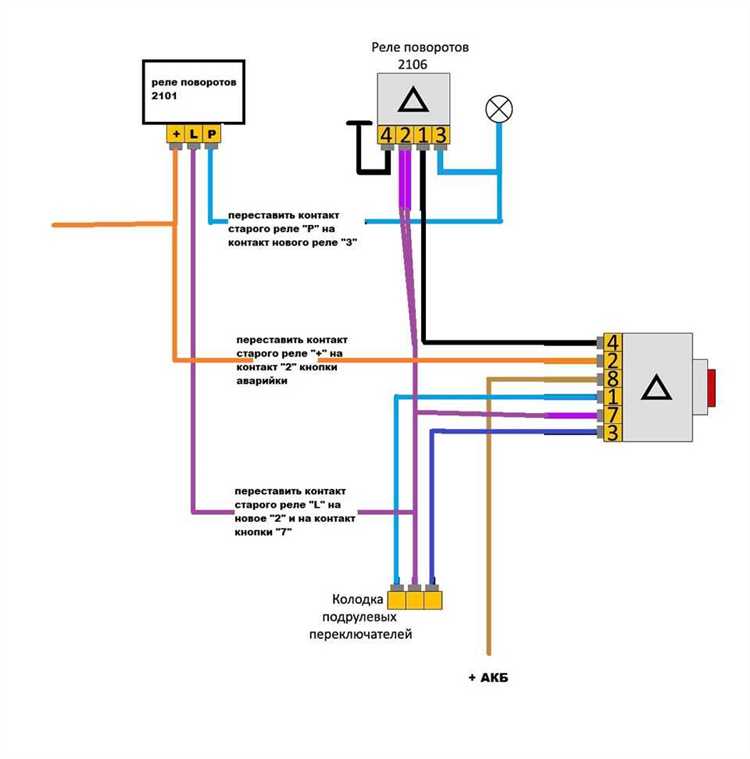

Неправильный выбор реле – ещё одна частая проблема. Использование стандартного поворотного реле вместо аварийного трёхконтактного (например, РС950) нарушает синхронность мигания всех указателей. Для нормальной работы требуется реле, рассчитанное на одновременное мигание всех ламп.

Некорректное заземление приводит к отсутствию мигания или его нестабильности. Контакт массы должен быть надёжно прикручен к кузову, зачищен от краски и ржавчины. Особенно важно это при установке дополнительной кнопки или замене штатной проводки.

Соединение проводов скруткой без пайки или клемм вызывает нестабильный контакт. В местах соединений необходимо использовать пайку и термоусадку либо заводские разъёмы. В противном случае возможны кратковременные замыкания или отказ системы при вибрациях.

Игнорирование номинала предохранителя приводит к перегоранию или оплавлению проводки. Для аварийки нужен предохранитель на 10–15 А, установленный ближе к источнику питания. Если номинал превышен, защита не сработает при коротком замыкании.

Вопрос-ответ:

Какие инструменты понадобятся для подключения аварийной сигнализации на ВАЗ?

Понадобятся: отвертка (крестовая и плоская), плоскогубцы, мультиметр или контролька, изолента или термоусадка, набор проводов с наконечниками, при необходимости — паяльник. Также полезно иметь схему электропроводки конкретной модели ВАЗа, чтобы не перепутать провода. Всё это помогает безопасно и точно подключить аварийку без лишних переделок.

Можно ли подключить аварийку напрямую к кнопке без реле?

Нет, так делать не стоит. Аварийная сигнализация работает через реле-прерыватель, которое обеспечивает мигание поворотников. Если подключить напрямую, поворотники либо не будут мигать, либо замкнут цепь. Реле необходимо не только для правильной работы, но и для защиты электросети от перегрузки.

Как найти провод аварийки, если нет схемы?

Если схема отсутствует, можно использовать контрольку или мультиметр. Сначала найти кнопку аварийной сигнализации и отсоединить её. Затем при включённом зажигании проверить, на каком проводе появляется напряжение. Также стоит прозвонить провода, идущие к поворотникам — как правило, они соединены с аварийкой. Проверка всех соединений требует внимания, чтобы случайно не перепутать с другими линиями.

После установки аварийка мигает слишком быстро — в чём причина?

Такое поведение чаще всего связано с неправильным выбором реле или перегоревшей лампочкой. Быстрое мигание сигнализирует о нарушении тока в цепи. Нужно проверить, все ли лампы поворотников целы, подходят ли по мощности, и соответствует ли установленное реле параметрам автомобиля. Иногда помогает установка штатного реле от аналогичной модели ВАЗа.

Нужно ли отключать аккумулятор при установке аварийки?

Да, желательно. Это уменьшает риск короткого замыкания при работе с проводкой. Также снижается вероятность случайного включения электрооборудования. Лучше отсоединить минусовую клемму аккумулятора перед началом монтажа и подключить её обратно только после завершения всех соединений и проверки надёжности контактов.
