Как копировать свойства в автокаде

Копирование свойств объектов в Автокаде – важная задача, которая позволяет ускорить процесс работы и избежать ошибок при повторном создании объектов с аналогичными характеристиками. Эта функция особенно полезна при проектировании крупных чертежей, где необходимо использовать схожие элементы, такие как стены, двери или окна, без необходимости вручную изменять каждое свойство.

Основной инструмент для копирования свойств – это панель Пропорции свойств, которая доступна через команду Match Properties (на русском – «Сопоставить свойства»). Этот инструмент позволяет быстро передавать свойства одного объекта на другой, включая слои, типы линий, цвет и другие параметры. Для эффективного использования важно помнить несколько ключевых шагов, таких как выбор источника объекта и правильное применение свойств к целевому объекту.

Кроме того, существует возможность копировать только определённые свойства, такие как геометрические параметры или визуальные характеристики. Чтобы сделать это, нужно выбрать нужные настройки в диалоговом окне инструмента, что позволяет точнее контролировать процесс. Использование горячих клавиш, например, Ctrl + Shift + C, значительно ускоряет рабочий процесс при часто повторяющихся задачах.

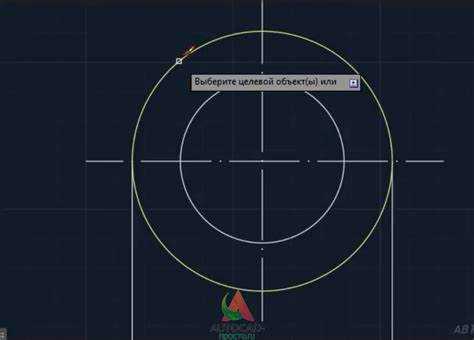

Использование команды «Копировать свойства» для объектов

Команда «Копировать свойства» в AutoCAD позволяет быстро переносить характеристики одного объекта на другой, что значительно ускоряет процесс моделирования и редактирования. Для использования этой команды необходимо сначала выбрать исходный объект, затем целевой, и только после этого применить необходимые свойства.

Основные возможности команды включают копирование слоев, типов линий, цветов, толщины линий, а также других параметров, таких как материалы или размеры. Этот инструмент полезен, когда требуется сохранить согласованность стилей между различными элементами проекта.

Для начала работы с командой нужно ввести в командной строке команду «MATCHPROP» или выбрать её через меню инструментов. После активации, необходимо выбрать объект, свойства которого вы хотите скопировать, и затем выбрать объект, на который эти свойства будут применены.

Важно помнить, что команда «Копировать свойства» не влияет на геометрические параметры объектов, такие как форма, размеры или местоположение. Она работает исключительно с визуальными и параметрическими характеристиками.

Если необходимо скопировать не все свойства, а только определённые, можно воспользоваться дополнительными опциями, которые позволят выбрать, какие именно параметры нужно перенести. Это позволяет избежать лишней перенастройки объектов и ускоряет работу с проектом.

Для улучшения точности работы с командой, используйте фильтрацию по типам свойств, чтобы избежать копирования ненужных параметров. Вы также можете отменить действие, если скопированные свойства не соответствуют ожиданиям, используя команду «Отмена».

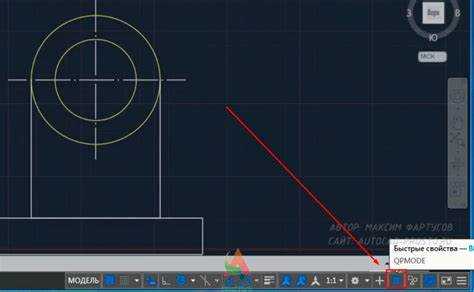

Как скопировать свойства с помощью панелей инструментов Автокада

В AutoCAD для копирования свойств объектов с помощью панелей инструментов используется команда «Скопировать свойства» (COPYPROPERTIES). Эта функция позволяет передавать свойства одного объекта другому без изменения их геометрии.

Для выполнения копирования свойств через панель инструментов выполните следующие шаги:

1. Откройте панель инструментов, которая содержит команду для копирования свойств. Это можно сделать через вкладку «Главная» или через «Контекстное меню».
2. Активируйте команду «Скопировать свойства» (COPYPROPERTIES). Это откроет диалоговое окно, где будут отображаться различные параметры для копирования.
3. Выберите объект, свойства которого вы хотите скопировать.
4. После этого выберите объект, на который хотите перенести эти свойства.
5. Подтвердите операцию. Свойства, такие как слой, стиль линии, тип штриховки и другие, будут скопированы на выбранный объект.

Рекомендации по использованию:

• Для точного копирования свойств используйте фильтрацию, чтобы выбрать только те атрибуты, которые хотите передать. Это можно сделать через дополнительные настройки в панели инструментов.
• При копировании свойств с учетом слоя или цвета, убедитесь, что все объекты находятся в совместимых слоях, чтобы избежать ошибок при применении свойств.
• Использование «Скопировать свойства» ускоряет процесс редактирования больших чертежей, особенно если необходимо перенести множество атрибутов между объектами.

Эта функция особенно полезна при проектировании сложных систем, когда требуется быстро перенести настройки с одного элемента на другие. Она помогает избежать ошибок и сэкономить время при настройке объектов в чертеже.

Массовое копирование свойств объектов через диалоговое окно

Для эффективного массового копирования свойств объектов в AutoCAD можно использовать встроенную функцию «Копирование свойств», доступную через диалоговое окно. Это позволяет применить атрибуты, такие как цвет, слой, тип линии и другие параметры, к группе объектов без необходимости вручную изменять каждый из них.

Для использования диалогового окна «Копирование свойств» выполните следующие шаги:

1. Выберите объект, чьи свойства нужно скопировать.
2. Перейдите в меню «Правка» и выберите опцию «Копировать свойства» или используйте команду MATCHPROP на панели инструментов.
3. Откроется курсор в виде кисти, который указывает на объект, чьи свойства будут скопированы.
4. Выберите объекты, к которым необходимо применить скопированные свойства. Вы можете выбрать несколько объектов, удерживая клавишу Shift или Ctrl.

После того как объекты выбраны, появится диалоговое окно, в котором можно настроить, какие именно свойства будут скопированы. Это может быть:

• Цвет
• Тип линии
• Ширина линии
• Слой
• Линии толщины
• Тип шрифта
• Прочие атрибуты, доступные для объектов

Каждое из этих свойств можно включить или выключить в диалоговом окне, что дает возможность точной настройки массового копирования. По умолчанию все параметры активированы, но вы можете отменить выбор ненужных свойств, чтобы не затронуть их при копировании.

После подтверждения действия все выбранные объекты примут те же свойства, что и исходный объект. Это упрощает процесс работы, особенно когда требуется массово изменить атрибуты нескольких объектов, не тратя время на редактирование каждого из них по отдельности.

Массовое копирование свойств через диалоговое окно является мощным инструментом, который значительно ускоряет процесс редактирования чертежей в AutoCAD и помогает избежать ошибок, связанных с ручной настройкой свойств объектов.

Особенности копирования свойств между различными чертежами

При копировании объектов с сохранением их свойств между различными чертежами в AutoCAD необходимо учитывать несколько специфических аспектов, которые могут повлиять на результат работы.

Первый важный момент – это использование команды COPYCLIP (копирование в буфер обмена) и PASTECLIP (вставка). При этих действиях важно, чтобы оба чертежа использовали одинаковые настройки, такие как единицы измерения, слои и стили текстов. В противном случае, объект может быть вставлен с другими параметрами, что приведет к несоответствию в виде и свойствах.

Для более точного копирования свойств объектов из одного чертежа в другой, следует использовать команду INSERT с выбором необходимого блока. Важно, что в этом случае копируются не только геометрия и слои, но и все свойства блока, включая атрибуты, связанные с ним. Однако для корректного переноса атрибутов необходимо заранее подготовить оба чертежа, убедившись, что используемые блоки и атрибуты одинаково настроены в обеих средах.

Особое внимание стоит уделить параметрам слоев. Если слой, на который копируется объект, не существует в целевом чертеже, AutoCAD предложит его создать, но это может повлиять на организацию проекта. Для предотвращения создания лишних слоев рекомендуется перед копированием проверить и синхронизировать слои в обоих чертежах, либо использовать команду LAYERCOPY для копирования слоев между чертежами.

Важным моментом является использование настроек системы и шрифтов. Иногда при переносе объектов из одного чертежа в другой шрифты и стили могут не совпасть. Чтобы избежать проблем с отображением текста, можно заранее экспортировать и импортировать стили текстов и шрифтов с помощью команды STYLE или настроить параметры шрифтов через меню настроек.

Нельзя забывать о различиях в типах объектов, таких как аннотативные объекты или хранимые данные. При копировании аннотативных объектов важно, чтобы оба чертежа имели одинаковые настройки аннотативности, иначе объект может потерять свою аннотативную природу в новом чертеже.

Для автоматизации процессов переноса объектов и их свойств можно использовать различные сторонние плагины и скрипты, которые помогут настроить правильное копирование всех параметров и свойств объектов. Это особенно полезно в больших проектах, где важно сохранить последовательность и точность данных при работе с множеством чертежей.

Настройка фильтров для копирования определённых свойств

Для точного копирования свойств объектов в AutoCAD с учётом фильтров, необходимо использовать инструмент «Копировать с параметрами» (COPYBASE) в сочетании с фильтрацией свойств через команды и настройки. Это позволяет избежать излишнего копирования ненужных данных, таких как слои или типы объектов, которые не соответствуют требованиям.

Основной метод настройки фильтров заключается в использовании команды «Параметры свойств» (MATCHPROP) и её интеграции с пользовательскими фильтрами. Чтобы настроить фильтры для копирования только определённых свойств, выполните следующие шаги:

1. Запустите команду «COPYBASE». Выберите объект, с которого хотите скопировать свойства.

2. Введите команду «MATCHPROP» или выберите её из контекстного меню. После этого AutoCAD предложит вам выбрать исходный объект, чьи свойства будут скопированы.

3. В диалоговом окне «Параметры свойств» активируйте опцию «Фильтры» и выберите типы свойств, которые необходимо передать (например, цвет, тип линии, слой, шрифты).

4. Выберите объект-получатель, для которого будут скопированы свойства. Для этого используйте инструмент выделения и подтвердите выбор.

5. Проверьте настройки фильтров, чтобы исключить ненужные данные, такие как типы объектов или параметры масштаба, которые могут привести к ошибкам при копировании.

6. Завершите операцию, и AutoCAD скопирует только те параметры, которые соответствуют заданным фильтрам.

Для дополнительной настройки можно использовать фильтры по категориям объектов и их типам. Это полезно, если необходимо скопировать, например, только геометрические свойства (такие как длина или угол), не затрагивая другие параметры объектов.

Чтобы создать фильтр для определённого типа объектов, воспользуйтесь командой «FILTER». С её помощью можно выбрать объекты по определённым критериям, например, по слою или типу линии, и затем использовать эти фильтры для более точного копирования свойств.

Как использовать буфер обмена для копирования свойств объектов

Для копирования свойств объектов в AutoCAD с помощью буфера обмена нужно использовать команду «Копировать с базой». Этот метод позволяет эффективно переносить свойства, такие как цвет, слой, тип линии, в новый объект. Чтобы скопировать свойства, выполните следующие шаги:

1. Выберите объект, свойства которого хотите скопировать. Используйте команду «Выбор», чтобы указать объект на чертеже.

2. Введите команду «Копировать с базой» или используйте сочетание клавиш Ctrl + Shift + C. Это активирует инструмент, который позволяет скопировать не только сам объект, но и все его свойства.

3. После выполнения команды, у вас появится курсор с возможностью выбора следующего объекта. Выберите объект, которому хотите присвоить те же свойства, что и у исходного.

4. После выбора нового объекта нажмите Enter. Свойства исходного объекта будут автоматически перенесены на новый объект, включая цвет, стиль линии и другие параметры, определенные для исходного объекта.

Этот метод значительно ускоряет процесс работы с объектами, позволяя избежать ручного изменения свойств для каждого элемента, что особенно полезно при работе с большими проектами. Копирование свойств через буфер обмена эффективно при необходимости применения одинаковых настроек к множеству объектов. Также стоит помнить, что этот способ не изменяет геометрии объектов, а только их визуальные и стилевые параметры.

Ошибки при копировании свойств и способы их исправления

Причина проблемы заключается в том, что не всегда копируются все свойства, особенно когда используется группировка объектов. Важно убедиться, что в процессе копирования выбраны все необходимые элементы, и их свойства полностью синхронизируются. Для этого необходимо использовать фильтрацию объектов по типам или слоям перед копированием, что исключит ошибки.

Следующая ошибка – это несоответствие типов объектов, когда вы пытаетесь скопировать свойства одного типа объекта на другой (например, копирование свойств блока на линию). В таком случае многие свойства не могут быть правильно применены. Рекомендуется перед копированием проверить совместимость свойств между объектами и использовать более подходящий метод для корректного переноса данных, например, использовать команду «MATCHPROP» для точного переноса свойств между совместимыми объектами.

Еще одна проблема возникает при копировании свойств объектов между чертежами с разными настройками или версиями AutoCAD. В этом случае некоторые свойства могут не поддерживаться в старых версиях программы. Чтобы избежать потерь данных, стоит использовать формат DWG, совместимый с обеими версиями, или экспортировать свойства в более универсальном формате, таком как DXF.

Также бывает, что свойства копируются некорректно из-за различий в стилях текстов и размеров шрифтов. Чтобы избежать этой ошибки, нужно перед копированием проверить соответствие стилей, особенно если объекты содержат текстовые элементы. Подключение необходимых стилей в чертеже обеспечит точность в передаче этих параметров.

Использование команд для копирования свойств с автоматическим применением шаблонов может помочь избежать ошибок, однако важно всегда проверять результаты после применения этих команд. Контроль на каждом шаге работы снизит вероятность возникновения ошибок и обеспечит качественный перенос данных.

Как автоматизировать копирование свойств с помощью LISP-скриптов

Для автоматизации копирования свойств в AutoCAD можно использовать AutoLISP – встроенный язык программирования. Он позволяет передавать параметры между объектами без ручных операций.

Основная задача скрипта – считать свойства выбранного объекта и применить их к другому. Например, следующий LISP-фрагмент копирует слой, цвет и тип линии:

(defun c:coprop ()
(setq source (car (entsel "\nВыберите объект-источник: ")))
(setq target (car (entsel "\nВыберите объект-приемник: ")))
(if (and source target)
(progn
(setq sData (entget source))
(setq tData (entget target))
(setq tData (subst (assoc 8 sData) (assoc 8 tData) tData)) ; слой
(setq tData (subst (assoc 62 sData) (assoc 62 tData) tData)) ; цвет
(setq tData (subst (assoc 6 sData) (assoc 6 tData) tData)) ; тип линии
(entmod tData)
(princ "\nСвойства успешно скопированы.")
)
(princ "\nВыбор объектов некорректен.")
)
(princ)
)

Скрипт запускается командой coprop в командной строке. После выбора объектов параметры автоматически переносятся. Можно добавить обработку других свойств, например толщины линии (код 370) или прозрачности (код 440), добавив соответствующие строки subst.

Для повседневного применения рекомендуется сохранить код в .lsp-файл, подключаемый через APPLOAD. Также стоит добавить проверку типов объектов через assoc 0, чтобы исключить несовместимые элементы.

Этот подход существенно сокращает время на оформление чертежей и снижает риск человеческих ошибок при ручном переносе параметров.

Вопрос-ответ:

Как быстро скопировать свойства одного объекта на другой в Автокаде?

Для этого в Автокаде предусмотрена команда **MATCHPROP** (в русской версии — **СОПСТВ**). Она позволяет выбрать исходный объект с нужными свойствами (например, цвет, слой, тип линии), а затем применить их к другим объектам. Команда вызывается через строку команд или с помощью панели «Главная» — кнопка «Копировать свойства». После запуска выбирается объект-образец, затем — объекты, на которые нужно перенести свойства.

Можно ли копировать только определённые свойства, а не все сразу?

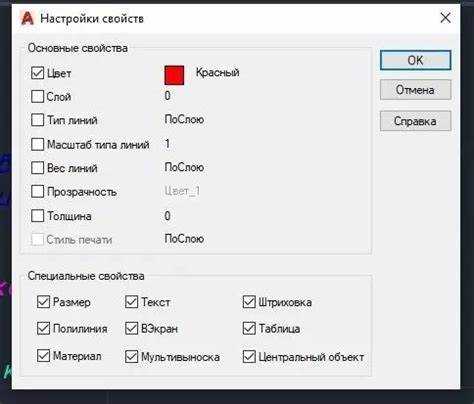

Да, можно. После выбора команды MATCHPROP Автокад предлагает нажать **S** (Settings/Настройки). Откроется окно, где можно отметить галочками только те свойства, которые нужно передать: слой, цвет, тип линии, масштаб, прозрачность и другие. Это удобно, если, например, нужно только изменить слой, не затрагивая цвет или толщину линии.

Работает ли команда копирования свойств с блоками и внешними ссылками?

Команда MATCHPROP работает с блоками, но свойства можно передать только на сам блок, а не на отдельные элементы внутри него. Если блоки вложены, изменения видны только снаружи. С внешними ссылками (xref) команда не взаимодействует напрямую — Автокад не даст изменить свойства объектов, находящихся в подключённом файле. Их нужно редактировать в исходном файле xref.

Что делать, если после копирования свойства не применились?

Возможно, причина в настройках команды MATCHPROP. Например, если в окне параметров сняты галочки с нужных свойств, то они не передадутся. Также проверьте, не находятся ли целевые объекты на замороженном или заблокированном слое. Ещё один вариант — если объект принадлежит к аннотативным, а настройки масштабов не совпадают, некоторые свойства могут визуально не проявляться.

Есть ли способ копировать свойства с одного объекта на несколько сразу?

Да. После выбора объекта-образца можно выделить сразу несколько объектов, удерживая клавишу **Shift** или с помощью рамки выделения. Команда применит свойства ко всем выбранным одновременно. Это удобно, когда нужно быстро привести к единому виду несколько элементов на чертеже, например, тексты, линии или штриховки.

Как можно быстро скопировать свойства одного объекта на другой в Автокаде?

Для этого удобно использовать команду «МАСВОЙСТВА» (MATCHPROP). Она позволяет перенести свойства, такие как слой, цвет, тип линий, толщина линий и другие, с одного объекта на другой. Чтобы воспользоваться этой функцией, введите в командной строке `МАСВОЙСТВА`, выберите объект-источник, затем укажите объекты, на которые нужно перенести свойства. Это особенно полезно при работе с чертежами, где требуется единообразное оформление элементов.

Можно ли скопировать только отдельные свойства объекта, а не все сразу?

Да, можно выбрать, какие именно свойства вы хотите перенести. После запуска команды `МАСВОЙСТВА` и выбора исходного объекта, внизу экрана появляется панель параметров. Нажмите на «Параметры» (или введите `П` в командной строке), чтобы открыть список свойств. Вы сможете отметить, какие именно параметры нужно копировать: например, только цвет и тип линии, без переноса слоя или прозрачности. Такой подход помогает сохранить нужную структуру чертежа и избежать случайных изменений.
