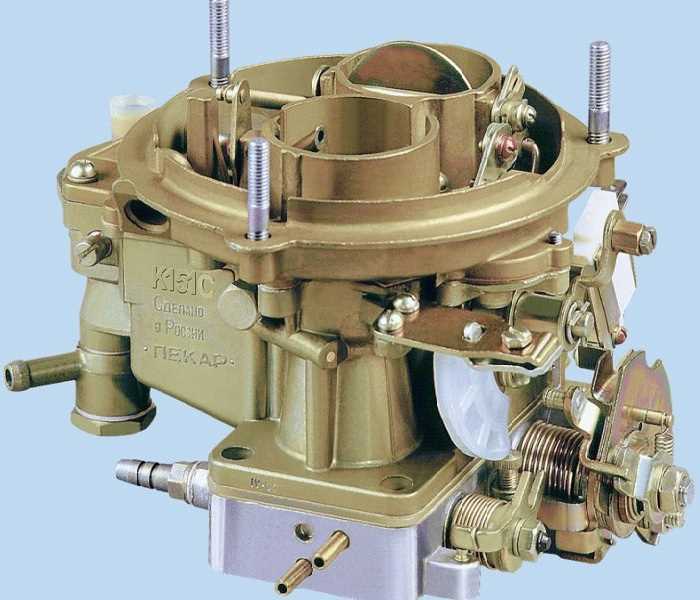

Нестабильный холостой ход, провалы при разгоне и повышенный расход топлива – характерные признаки того, что карбюратор требует регулировки. Для автомобилей УАЗ, оснащённых карбюратором К-151, К-126Г или их модификациями, своевременная настройка имеет решающее значение для надёжной работы двигателя как в городе, так и на бездорожье.
Перед началом регулировки необходимо убедиться в исправности системы зажигания и герметичности впускного коллектора. Любая утечка воздуха нарушает баланс топливо-воздушной смеси, делая регулировку бессмысленной. Свечи зажигания, катушка, распределитель и провода должны быть в рабочем состоянии. Давление топлива в системе – не менее 0,2–0,3 атм.
Ключевые элементы настройки – винт качества смеси и винт количества (холостого хода). Регулировку проводят при прогретом двигателе, обороты которого стабильно держатся в пределах 750–850 об/мин. Винт качества смеси вращают до достижения наивысших и устойчивых оборотов, после чего винтом количества их возвращают к норме. Повторяют до получения оптимального результата.
Для карбюратора К-151 важно проверить положение поплавка. Неправильный уровень топлива в камере приводит к переобогащению или обеднению смеси. Уровень проверяется с помощью прозрачной трубки, подключённой к дренажному отверстию. Уровень топлива должен находиться на 1–2 мм ниже разъёма крышки.

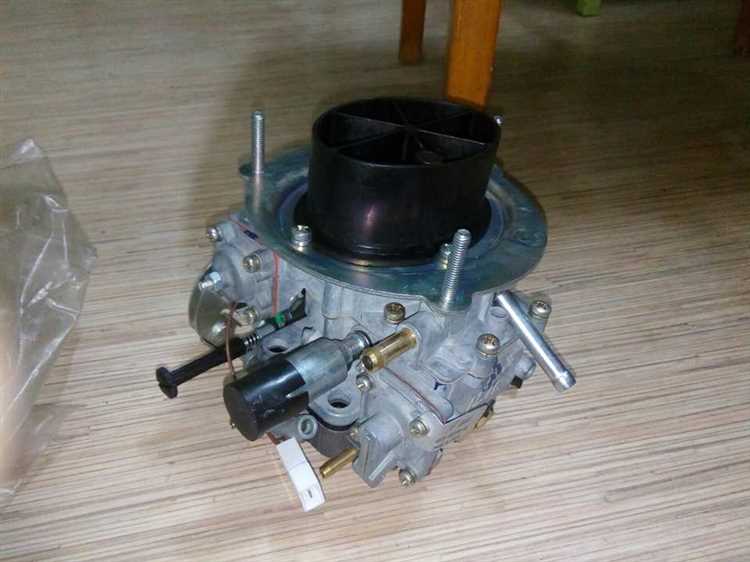

Подготовка к регулировке: проверка состояния карбюратора и системы питания
Перед началом регулировки необходимо исключить неисправности, влияющие на работу карбюратора. В первую очередь демонтируйте воздушный фильтр и визуально оцените чистоту корпуса карбюратора. Загрязнение, подтёки топлива, следы окисления или деформация корпуса требуют устранения до любых настроек.
Проверьте затяжку гаек крепления карбюратора к впускному коллектору. Ослабленные соединения вызывают подсос воздуха, который нарушает состав смеси. Убедитесь в герметичности фланца и наличии исправной прокладки. Допускается не более 0,05 мм неплоскостности прилегающих поверхностей.
Следующий этап – диагностика топливоподачи. Отсоедините шланг подачи топлива и кратковременно покрутите стартер. Топливо должно поступать равномерно, без пузырей и рывков. При слабом напоре проверьте сетчатый фильтр в штуцере, состояние топливопровода и производительность бензонасоса. Минимальный объём подачи – 250 мл за 30 секунд прокрутки стартера.
Проверьте положение поплавка. Для этого снимите крышку карбюратора и измерьте расстояние от поплавка до прокладки при закрытом клапане. Для К-151 это значение должно составлять 6,5 ±0,5 мм. Отклонения требуют корректировки отгибом язычка поплавка. При этом исключите закусывание иглы в посадочном месте.
Неисправный электромагнитный клапан ЭПХХ также влияет на устойчивость холостого хода. Подайте на его клемму +12 В и убедитесь в характерном щелчке. При его отсутствии замените клапан. Резьбовое соединение должно быть герметичным, уплотнительное кольцо – без повреждений.
После всех проверок двигатель должен уверенно запускаться, устойчиво работать на холостом ходу и не реагировать на кратковременные нажатия педали газа провалами. Только в этом случае можно переходить к настройке винтов качества и количества смеси.

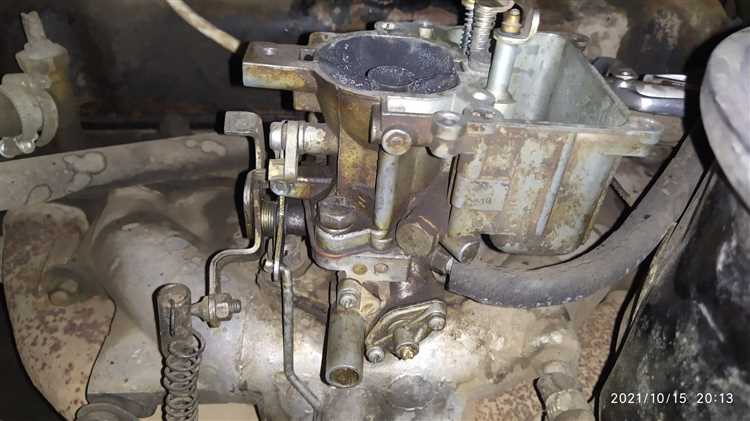

Как выставить уровень топлива в поплавковой камере карбюратора УАЗ
Для корректной работы карбюратора УАЗ необходимо точно отрегулировать уровень топлива в поплавковой камере. Отклонения вызывают нестабильную работу двигателя, перерасход топлива или обеднение смеси.
Снимите крышку карбюратора, предварительно отключив шланг подачи топлива. Осторожно извлеките поплавок, проверьте его целостность и отсутствие топлива внутри. Погружение поплавка в бензин с последующим всплытием – обязательное условие его исправности.
Проверьте зазор между поплавком и прокладкой крышки. На карбюраторах К-126П и аналогичных моделей УАЗ зазор должен составлять 6,5–7 мм при закрытом клапане подачи топлива. Измерение производите штангенциркулем, перевернув крышку так, чтобы поплавок свободно опирался на язычок клапана без давления.
Для регулировки аккуратно подогните металлический язычок, на который опирается игольчатый клапан. Добейтесь нужного расстояния строго по контрольной точке. После регулировки повторно измерьте зазор.
Проверьте уровень топлива после сборки. Подайте питание на бензонасос, заполните камеру и отверните контрольную пробку на боковой стенке. Топливо должно находиться на уровне пробки или немного ниже. Выливание топлива при снятии пробки – признак превышения уровня, отсутствие топлива – его нехватки.
После проверки закрутите пробку, запустите двигатель и убедитесь в стабильной работе на холостом ходу. При отклонениях повторите процедуру.
Регулировка винта качества смеси: пошаговый алгоритм
Шаг 1: Прогрей двигатель до рабочей температуры. Температура охлаждающей жидкости должна быть не ниже 80 °C, иначе регулировка будет некорректной.
Шаг 2: Остановите двигатель. Выкрутите винт качества смеси на 2,5 оборота от полностью закрученного положения. Это базовая настройка, от которой начинается точная регулировка.
Шаг 3: Запустите двигатель и установите холостой ход винтом количества на 800–900 об/мин. Ориентируйтесь по тахометру или на слух, если тахометр отсутствует.
Шаг 4: Медленно вращайте винт качества смеси по часовой стрелке (обеднение смеси), наблюдая за изменением оборотов. Как только они начнут снижаться – остановитесь.
Шаг 5: Поверните винт качества обратно, против часовой стрелки, до момента, когда обороты вновь начнут расти. Зафиксируйте точку, при которой достигнуты максимальные обороты на холостом ходу.
Шаг 6: При необходимости подкорректируйте винт количества, чтобы вернуть обороты в диапазон 800–900. Повторите настройку винта качества, если обороты сильно изменились.
Шаг 7: После регулировки резко нажмите на педаль газа. Двигатель должен уверенно и без провала набирать обороты. Если есть задержка – немного обогатите смесь, повернув винт качества против часовой стрелки на 1/8 оборота.
Примечание: Регулировка проводится при выключенном электромагнитном клапане ЭПХХ, если он установлен. В противном случае система будет вмешиваться в работу на холостом ходу.

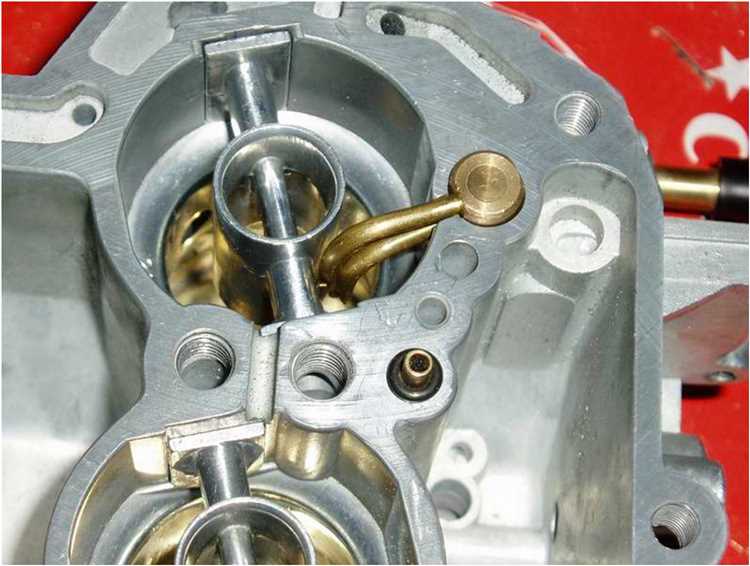

Настройка винта количества и устойчивость холостого хода
Винт количества отвечает за подачу воздуха через канал холостого хода. Его корректная настройка необходима для стабильной работы двигателя УАЗ на минимальных оборотах. Процедура требует разогретого мотора и исправной системы зажигания.
- Запустите двигатель и прогрейте его до рабочей температуры – не менее 80 °C по указателю.
- Установите частоту вращения коленвала винтом количества на уровень 800–900 об/мин для моторов ЗМЗ-402 и 600–700 об/мин для УМЗ-421.
- Открутите винт качества на 1,5–2 оборота от упора для получения базовой смеси.
- Регулируйте винт количества, добиваясь стабильной работы без провалов и колебаний оборотов. Снижение ниже рекомендованных значений вызывает неустойчивый холостой ход, троение.
Проверьте реакцию двигателя:
- Резкое падение оборотов при подключении нагрузки (например, включение фар) – смесь бедная. Поверните винт качества на 0,25 оборота против часовой стрелки.
- Двигатель работает «пухло», с повышенными оборотами – смесь богатая. Поверните винт качества по часовой стрелке.
После каждой корректировки возвращайтесь к винту количества и заново выставляйте нужные обороты. Оптимальное значение – минимально возможные стабильные обороты без подгазовки. Завышенные значения увеличивают расход топлива и износ.
Проверка и регулировка привода дроссельной заслонки
Перед регулировкой карбюратора необходимо убедиться в корректной работе привода дроссельной заслонки. При выключенном двигателе проверьте, свободно ли перемещается рычаг заслонки от упора до упора без заеданий и люфта. Осмотрите тяги: износ шарниров, деформация или загрязнение снижают точность управления.
Нажмите педаль акселератора до упора и проверьте, полностью ли открывается дроссель. Если заслонка не достигает крайнего положения, отрегулируйте длину тяги. Для этого ослабьте контргайку на резьбовом наконечнике и вращайте муфту, пока дроссель не начнёт полностью открываться при полном нажатии педали. После настройки обязательно затяните контргайку.
Проверьте, чтобы в исходном положении заслонка полностью закрывалась. Если остаётся зазор, укоротите тягу. При этом рычаг не должен находиться под напряжением – проверьте отсутствие предварительного натяга при закрытой заслонке.
Оцените работу возвратной пружины: при отпускании педали заслонка должна быстро и полностью возвращаться в закрытое положение. Слабая или растянутая пружина подлежит замене, так как приводит к нестабильному холостому ходу.
После регулировки запустите двигатель и проверьте реакцию на нажатие педали. Заслонка должна открываться плавно, без рывков и задержек. Если отклик запаздывает или сопровождается провалом оборотов, повторно проверьте длину тяги и состояние всех соединений.
Диагностика работы двигателя после регулировки карбюратора
После выполнения регулировки карбюратора на УАЗ важно провести тщательную диагностику работы двигателя. Это поможет убедиться, что все параметры установлены правильно и двигатель функционирует оптимально.
1. Проверка холостого хода: Для начала проверьте стабильность холостого хода. Запустите двигатель и удерживайте его на холостых оборотах. Если двигатель глохнет или работает с перебоями, возможно, регулировка воздушной заслонки или смеси выполнена неверно. Нужно корректировать положение винта качества смеси или винт холостого хода.
2. Оценка реакции на газ: После регулировки важно протестировать реакцию двигателя на ускорение. Плавный и быстрый отклик на нажатие акселератора подтверждает правильность настройки. Задержка или «тормозящий» эффект указывают на возможные проблемы с регулятором смеси или воздушной заслонкой.
3. Измерение рабочих оборотов: Используйте тахометр для проверки оборотов двигателя на разных режимах работы. Обороты на холостом ходу должны быть в пределах 800-1000 об/мин. Если значение отличается, потребуется дополнительная настройка уровня топлива в карбюраторе.
4. Проверка дымности выхлопа: Избыток углерода в выхлопе может свидетельствовать о неправильной смеси или неисправностях в системе зажигания. Появление черного дыма указывает на богатую смесь, а белый – на избыточное количество воздуха. В обоих случаях настройка карбюратора требует корректировки.
5. Тестирование на дорожных условиях: После проведения всех проверок двигайтесь на автомобиле и оцените его поведение в различных режимах. Если наблюдаются провалы или нестабильность при наборе скорости, это может означать необходимость корректировки положения поплавка или игольчатого клапана.
6. Проверка температуры двигателя: Во время работы автомобиля убедитесь, что двигатель не перегревается. Температура не должна выходить за пределы 90-100°C. Если перегрев происходит быстро, возможно, смесь слишком бедная, что ведет к перегреву цилиндров.
Каждый из этих этапов диагностики позволяет точно определить, насколько качественно была выполнена регулировка карбюратора и устранить возможные неисправности, которые могут повлиять на работу двигателя.
Вопрос-ответ:
Как определить, что карбюратор на УАЗ требует регулировки?
Если ваш УАЗ начинает плохо заводиться, работает нестабильно на холостом ходу или сильно расходует топливо, это может быть признаком проблем с карбюратором. Также стоит обратить внимание на черный или белый дым из выхлопной трубы, который может указывать на неправильную смесь топлива и воздуха.
Что нужно для регулировки карбюратора на УАЗ?
Для регулировки карбюратора на УАЗ вам понадобятся следующие инструменты: отвертки для регулировки винтов смеси, набор гаечных ключей, манометр для проверки давления в топливной системе, а также чистящие средства для деталей карбюратора. Возможно, вам также потребуется руководство по эксплуатации, чтобы точно следовать рекомендациям производителя.
Как правильно настроить холостой ход на карбюраторе УАЗ?
Для настройки холостого хода на карбюраторе УАЗ нужно сначала прогреть двигатель до рабочей температуры. Затем с помощью винта холостого хода отрегулируйте обороты двигателя так, чтобы он работал стабильно, не глохнув. После этого можно немного откорректировать состав воздушно-топливной смеси с помощью соответствующего винта, чтобы двигатель не перегревался и не работал слишком бедной смесью.
Какие симптомы указывают на неправильную регулировку смеси в карбюраторе?
Если смесь неправильно отрегулирована, вы можете заметить, что двигатель начинает терять мощность, плохо реагирует на нажатие на педаль акселератора, или, наоборот, работает с перебоями при ускорении. Также возможен повышенный расход топлива, запах некомплектного сгорания в выхлопных газах, а в некоторых случаях может появляться черный дым.
Какие ошибки чаще всего совершаются при регулировке карбюратора УАЗ?
Одна из наиболее распространенных ошибок — это неправильная настройка смеси, что приводит к нестабильной работе двигателя и его перегреву. Также часто владельцы забывают проверять состояние воздушного фильтра перед регулировкой, что может исказить результаты. Неправильная настройка винтов холостого хода или игнорирование загрязнений в карбюраторе тоже могут вызвать проблемы.
