Педаль сцепления на автомобилях УАЗ требует регулярной регулировки из-за особенностей механической системы. Если ход педали превышает 160 мм или сцепление «ведёт», необходимо корректировать натяжение привода. Иначе возрастает износ ведомого диска и возрастает нагрузка на коробку передач.
Чаще всего проблемы появляются на моделях с механическим приводом сцепления – например, УАЗ-3151, УАЗ-469 или УАЗ-452. Регулировка в этом случае выполняется изменением длины тяги, соединяющей педаль и вилку выключения сцепления. Важно заранее проверить состояние вилки, штока и пружины – изношенные детали нужно заменить до начала регулировки.
Перед началом работы необходимо установить автомобиль на ровную поверхность, заглушить двигатель и зафиксировать его ручным тормозом. Педаль сцепления должна иметь свободный ход 6–8 мм, а полный – не более 160 мм. Если значения выходят за пределы, регулировка обязательна. Для доступа к тяге понадобится ключ на 13 и 17.
Регулировка выполняется поворотом контргайки на тяге. При вращении по часовой стрелке свободный ход уменьшается, против – увеличивается. После настройки важно прокачать сцепление (если используется гидравлический привод) и убедиться, что включение передач происходит без затруднений. Проверка в движении – обязательный этап.

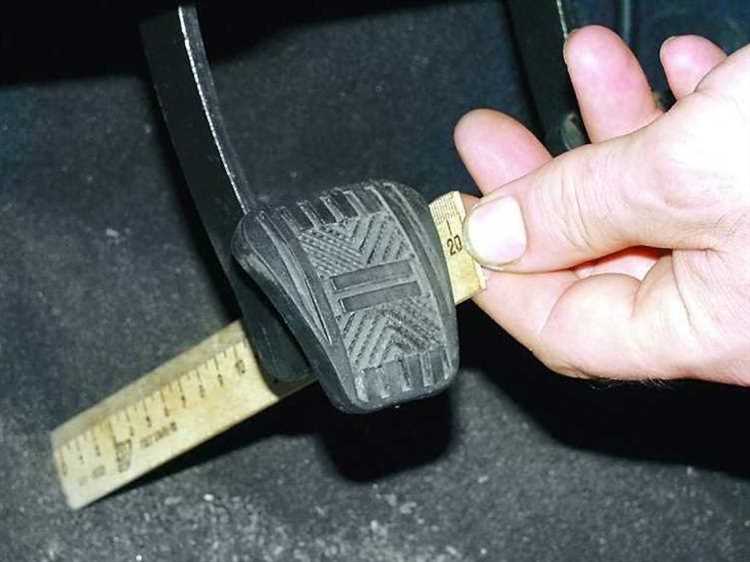

Проверка свободного хода педали сцепления на УАЗ
Проверка выполняется линейкой или штангенциркулем. Измерение проводят от положения педали в покое до точки начала ощутимого усилия при нажатии. Для точности педаль нажимают медленно и плавно.
Если свободный ход меньше 30 мм, возможно, трос натянут чрезмерно, что приводит к пробуксовке сцепления. Ход более 50 мм указывает на ослабление троса или износ деталей, из-за чего сцепление может не полностью выключаться.
Перед измерением важно убедиться, что коврики и другие посторонние предметы не мешают полному отпусканию педали. Также проверяют исправность возвратной пружины.
При отклонениях от нормы переходят к регулировке механизма, ориентируясь на конкретную модель УАЗа – различия возможны у машин с тросовым и гидравлическим приводом.

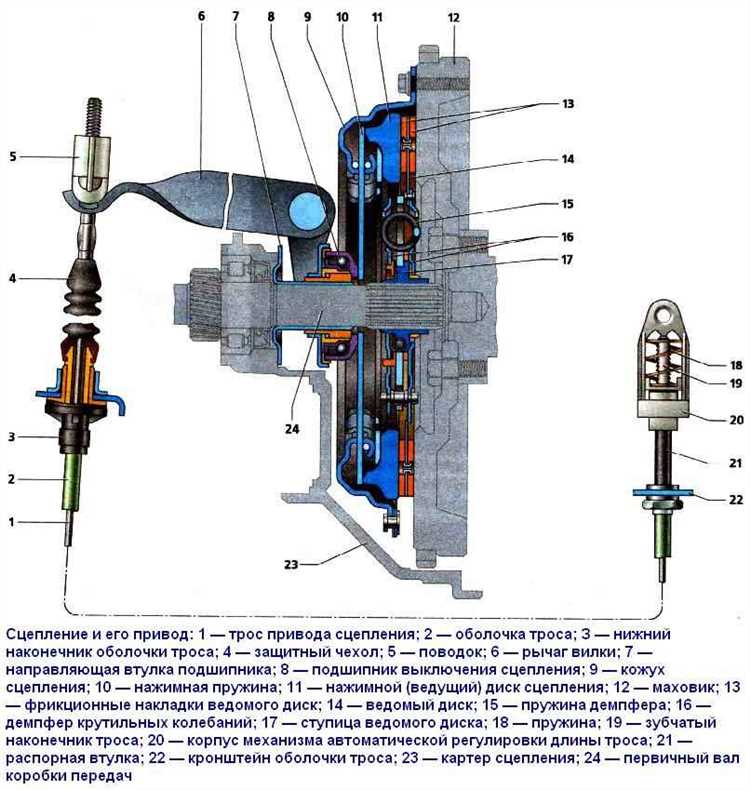

Регулировка длины тяги привода сцепления
Для корректной работы сцепления УАЗ необходимо установить точную длину тяги между педалью и вилкой сцепления. Отклонение вызывает неполное выключение или пробуксовку сцепления.
Перед регулировкой заглушите двигатель и установите автомобиль на ровную поверхность. Отсоедините пружину возврата педали сцепления. Осмотрите тягу на предмет износа и люфта в шарнирах.
Контргайка и регулировочная гайка расположены на резьбовом конце тяги. Ослабьте контргайку, вращая ее против часовой стрелки. Вращая регулировочную гайку, добейтесь зазора между толкателем рабочего цилиндра и вилкой сцепления 3–5 мм при отпущенной педали. Это обеспечит ход педали сцепления в пределах 130–160 мм.
После достижения нужной длины затяните контргайку. Установите пружину на место. Проверьте свободный ход педали сцепления, нажимая рукой. При необходимости повторите регулировку. При правильно отрегулированной тяге сцепление должно полностью выключаться без рывков и шумов при включении передач.

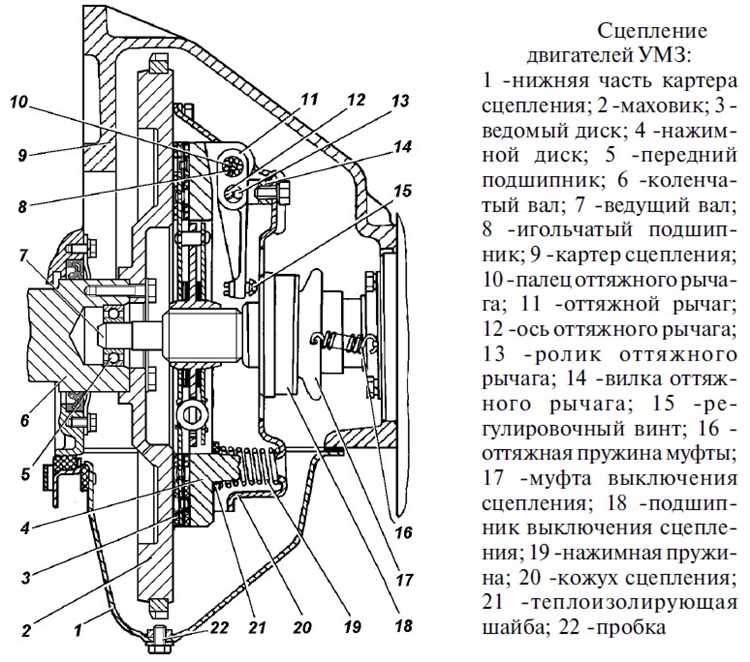

Настройка зазора между выжимным подшипником и диафрагменной пружиной
Перед регулировкой сцепления на УАЗ необходимо проверить зазор между выжимным подшипником и лепестками диафрагменной пружины. Оптимальное расстояние – 3–4 мм. Если зазор меньше, подшипник будет вращаться постоянно и быстро выйдет из строя. При большом зазоре сцепление может не выключаться полностью.
Для доступа к регулировке потребуется демонтировать защитный кожух сцепления. Осмотрите вилку сцепления и шток рабочего цилиндра. Регулировка производится изменением длины штока: вращением регулировочной гайки на конце штока, который воздействует на вилку сцепления.
Порядок действий:
- Освободить контргайку на штоке.
- Вращать основную гайку до достижения нужного зазора (3–4 мм).
- Проверить свободный ход вилки – он должен составлять 4–6 мм при отсутствии давления на педаль.
- Затянуть контргайку и повторно проверить зазор через смотровое окно колокола сцепления.
После регулировки необходимо нажать педаль сцепления несколько раз и убедиться в плавной работе механизма. Если при нажатии чувствуется чрезмерное усилие или сцепление срабатывает слишком поздно, корректировку повторить.
Проверка и регулировка упора педали сцепления
Перед началом регулировки необходимо зафиксировать педаль сцепления в свободном положении. Измеряется зазор между педалью и упором, установленным на кузове. Нормальное расстояние – 3–5 мм. При отклонении педали от нормы возможны проблемы с полным выключением сцепления или его неполным включением.
Регулировка осуществляется винтом упора, расположенным на кронштейне педали. Ключом на 13 ослабляется контргайка, затем винт проворачивается до достижения нужного зазора. После корректировки контргайка затягивается.
После регулировки нужно несколько раз нажать на педаль сцепления и проверить стабильность зазора. Также необходимо убедиться, что в полностью отпущенном состоянии педаль не создает усилия и не вызывает посторонних звуков. Повторная проверка производится после короткой поездки – при появлении люфта или шума процедуру следует повторить.
Регулировка троса сцепления на моделях с тросовым приводом
На моделях УАЗ с тросовым приводом сцепления корректная регулировка троса необходима для точного выключения сцепления и предотвращения проскальзывания. Регулировка выполняется с помощью гайки на конце троса, соединенного с вилкой сцепления.
- Заглушить двигатель, зафиксировать автомобиль на ровной поверхности, включить нейтраль.
- Открыть капот, найти трос сцепления – он соединяет педаль с рычагом вилки на картере сцепления.
- Проверить свободный ход педали сцепления – допустимое значение 25–35 мм.
- Если ход отличается, ослабить контргайку на регулировочной шпильке троса.
- Повернуть регулировочную гайку, изменяя длину троса:
- уменьшение длины – уменьшает свободный ход,
- увеличение длины – увеличивает ход педали.
- После корректировки затянуть контргайку.
- Нажимая на педаль, убедиться в отсутствии заеданий и посторонних шумов.
- Повторно измерить свободный ход педали – он должен находиться в пределах нормы.
При замене троса регулировка обязательна. Изношенные или растянутые тросы подлежат замене – их регулировкой добиться точной работы невозможно.

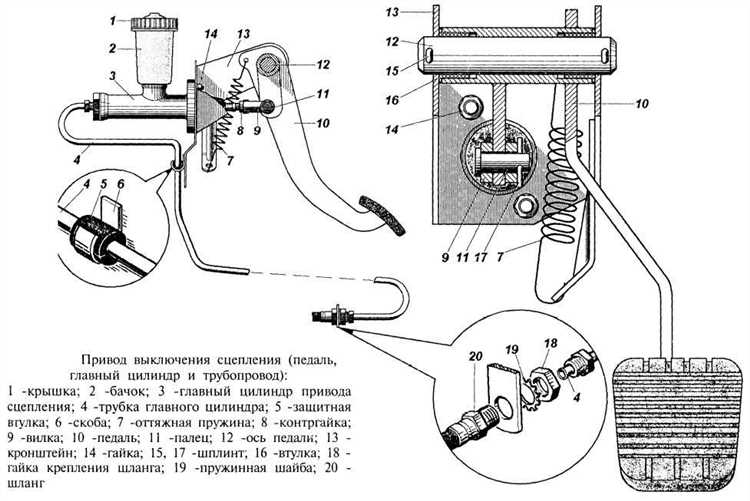

Контроль уровня и состояния рабочей жидкости в гидроприводе
Регулярный контроль уровня и состояния рабочей жидкости в гидроприводе сцепления УАЗ необходим для нормальной работы системы. Недостаточный уровень жидкости или ее загрязнение могут привести к снижению эффективности сцепления или поломке компонента.
Для проверки уровня жидкости откройте крышку бачка гидропривода. Уровень должен быть между минимальной и максимальной отметками. Если уровень ниже минимального значения, добавьте рекомендованную жидкость, соблюдая тип жидкости, указанный в руководстве по эксплуатации.
При проверке состояния жидкости обратите внимание на ее цвет и прозрачность. Рабочая жидкость должна быть прозрачной или иметь слегка желтоватый оттенок. Потемнение жидкости или наличие загрязнений, таких как частицы или взвешенные вещества, свидетельствует о необходимости ее замены. Также проверьте наличие воздуха в системе – если жидкость пузырится, это может быть признаком утечек или повреждения гидропривода.
Для замены жидкости открутите сливной болт внизу бачка и удалите старую жидкость. Затем залейте свежую жидкость, осторожно прокачайте систему, чтобы удалить воздух. После этого снова проверьте уровень и убедитесь, что он соответствует норме.
Не забывайте, что регулярный контроль и замена жидкости в гидроприводе сцепления увеличивают срок службы системы и обеспечивают безопасную работу автомобиля.
Проверка результата регулировки при включении передач
После регулировки сцепления на УАЗ важно проверить, насколько корректно включаются передачи. Чтобы убедиться в правильности настройки, выполните следующие шаги:
1. Запустите двигатель и включите нейтральную передачу. Плавно отпустите сцепление. Если автомобиль не двигается, сцепление функционирует нормально, и передачу можно включить без задержек.
2. Попробуйте включить первую передачу. При нормальной регулировке сцепление не должно «задевать» коробку передач, и включение будет без усилий, с четким щелчком.
3. Повторите этот процесс для всех остальных передач. Особое внимание стоит уделить задней передаче, так как она наиболее чувствительна к неправильной настройке сцепления. При правильной регулировке, задняя передача должна включаться легко, без громких звуков или сопротивления.
4. Если при переключении передач ощущается заедание или усилия на рычаге, возможно, сцепление настроено неправильно. В этом случае стоит повторить регулировку и проверить зазор между ведомым и ведущим дисками сцепления.
5. Важно также провести проверку при движении автомобиля. При плавном старте сцепление не должно скользить или буксовать. Если это происходит, возможно, требуется дополнительная настройка или замена сцепления.
6. В завершение, после полной проверки переключения всех передач, убедитесь, что сцепление не «свистит» или не издает посторонних звуков при полностью отпущенном педале.
Вопрос-ответ:
Как определить, что сцепление на УАЗ нуждается в регулировке?
Когда сцепление на УАЗ требует регулировки, водитель может заметить, что педаль сцепления стала слишком мягкой или наоборот, слишком жесткой. Также могут возникать проблемы с переключением передач или пропусками при трогании с места. Важно обратить внимание на странные звуки при нажатии педали или ощущение, что сцепление не полностью отпускает, даже когда педаль находится в верхнем положении.
Что нужно для регулировки сцепления УАЗ?
Для регулировки сцепления на УАЗ потребуется минимальный набор инструментов: гаечные ключи, отвертки, возможно, домкрат и подставки для безопасности. Также следует подготовить время для выполнения работы, так как процедура может занять несколько часов в зависимости от состояния автомобиля и опыта владельца.
Как правильно отрегулировать сцепление на УАЗ без лишних сложностей?
Процесс регулировки сцепления на УАЗ состоит из нескольких этапов. Сначала нужно ослабить замки на тросе сцепления и проверить его натяжение. Оптимальный ход педали — около 2-3 см, после чего сцепление должно начать работать. Если педаль слишком тугая или мягкая, нужно корректировать натяжение троса, следя за его равномерностью. После настройки обязательно проверить, как работает сцепление в движении.
Что делать, если после регулировки сцепления УАЗ продолжает плохо работать?
Если сцепление продолжает работать неправильно после регулировки, это может свидетельствовать о более серьезных проблемах, таких как износ сцепления или проблемы с гидравлической системой. В этом случае рекомендуется провести полную диагностику сцепления, возможно, потребуется замена деталей, таких как главный или рабочий цилиндр сцепления, или даже сам дисковый механизм.
Какие ошибки чаще всего делают при регулировке сцепления на УАЗ?
Основные ошибки при регулировке сцепления на УАЗ включают недостаточное натяжение троса или слишком сильное его натяжение, что может привести к быстрому износу или неправильной работе сцепления. Также часто забывают проверять работу педали после регулировки и не проверяют зазор между компонентами сцепления, что может вызвать проблемы с переключением передач.
