Для обеспечения точности работы системы охлаждения УАЗ важно правильно подключить датчик температуры. Это устройство контролирует уровень температуры двигателя и сообщает об его перегреве. В статье рассмотрим схему подключения датчика, а также основные шаги для выполнения установки без ошибок.
Основные элементы схемы подключения: датчик температуры, проводка и приборная панель. Для подключения используются стандартные разъемы, которые обеспечивают надежный контакт с проводами. Необходимо правильно учесть тип датчика и его соответствие модели автомобиля.
Перед началом работы стоит убедиться в исправности всех компонентов. Для этого проверьте датчик на отсутствие загрязнений и механических повреждений. Также, важно правильно выбрать место установки датчика, учитывая его влияние на точность показаний. Неверное расположение может привести к искажению данных, что отразится на работоспособности системы охлаждения.
Рекомендация: всегда использовать оригинальные детали или сертифицированные аналоги, чтобы избежать неисправностей в будущем. Убедитесь, что подключение производится по инструкции, с соблюдением всех технических требований и стандартов безопасности.
Как подключить датчик температуры УАЗ: схема подключения
Для подключения датчика температуры на УАЗ необходимо учитывать тип датчика и особенности проводки в автомобиле. Рассмотрим основные этапы подключения.
1. Подготовка

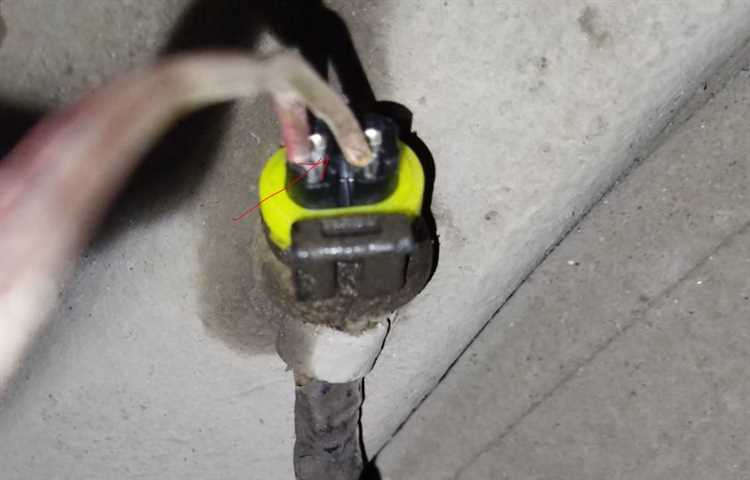

- Определите расположение датчика температуры. Обычно он устанавливается в головке блока цилиндров или в системе охлаждения.
- Перед подключением отключите аккумулятор для обеспечения безопасности.
- При необходимости, снимите старый датчик или заглушку для установки нового.
2. Подключение проводки
- Подключите провод от датчика к приборной панели. На УАЗ провод обычно подключается к индикатору температуры на панели управления.
- Обратите внимание, что датчик может быть с резистивным или термопарным выходом. Резистивный датчик изменяет сопротивление в зависимости от температуры, а термопара генерирует напряжение.
- Для подключения резистивного датчика используйте проводку с сопротивлением, соответствующим характеристикам устройства. Подключите один провод к датчику, а второй – к прибору на панели.
3. Проверка правильности подключения
- После подключения датчика, включите зажигание и проверьте показания на приборной панели.
- Если показания не соответствуют реальной температуре, проверьте соединения и правильность установки датчика.
- При установке датчика в систему охлаждения, убедитесь, что он не перекрывает поток жидкости, чтобы избежать перегрева двигателя.
4. Дополнительные рекомендации
- Используйте качественные клеммы и кабели для надежного подключения.
- Если температура на приборной панели не отображается правильно, проверьте сам датчик. Возможна его поломка или неправильная установка.
- В случае использования датчика с термопарой, убедитесь в правильности подключения проводов, так как они могут иметь полярность.

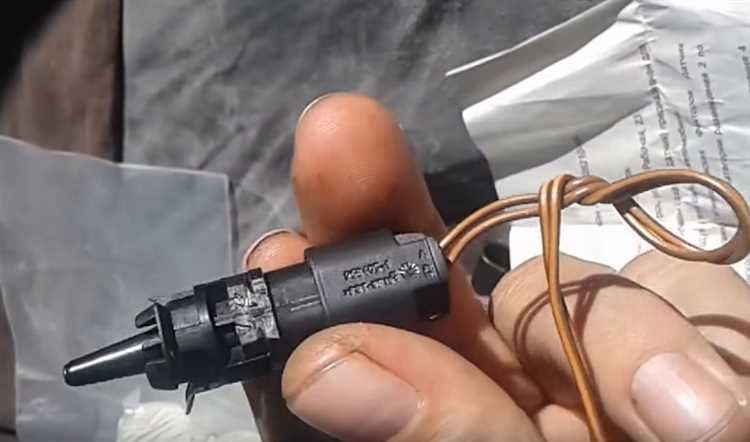

Выбор подходящего датчика температуры для УАЗ
При выборе датчика температуры для УАЗ важно учитывать несколько ключевых факторов, которые влияют на точность измерений и совместимость с системой автомобиля.
- Тип датчика: для УАЗ чаще всего используются термисторы или термопары. Термисторы подходят для большинства моделей и дают точные данные при температурных колебаниях в диапазоне от -40 до +150°C.
- Диапазон температур: важно выбирать датчик, который способен работать в температурном диапазоне, соответствующем реальным условиям эксплуатации автомобиля. Для УАЗ это от -30 до +120°C.
- Сопротивление: в зависимости от модели, датчики могут иметь разные значения сопротивления. Для большинства УАЗов оптимальны датчики с сопротивлением 5 кОм или 10 кОм при 25°C.
- Габариты и тип крепления: убедитесь, что датчик подходит по размеру и имеет подходящее крепление для установки на мотор или в другие места в моторном отсеке.
- Термочувствительность: обратите внимание на быстроту реакции датчика на изменения температуры. Это особенно важно при интенсивной эксплуатации автомобиля.
Перед покупкой важно также проверить, чтобы выбранный датчик был совместим с типом установленного в автомобиле прибора для измерения температуры. Лучше всего подходят датчики с аналоговым выходом для старых моделей и цифровые для более современных.

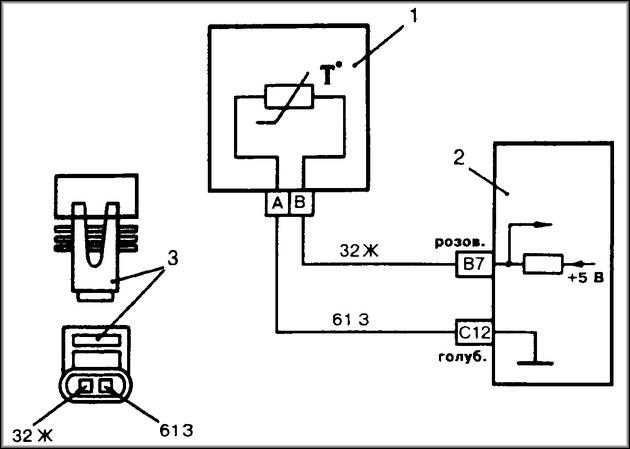

Разбор схемы подключения датчика температуры УАЗ
Для подключения датчика температуры на УАЗ важно понимать, как правильно соединить его с системой автомобиля. Основные элементы схемы включают сам датчик, проводку, а также блок управления, который будет считывать показания датчика.
Второй момент – это проверка проводки на предмет повреждений. Изоляция проводов должна быть целой, особенно в местах, где проводка может подвергаться механическим воздействиям, например, в моторном отсеке. Плохая изоляция или перегиб проводов могут привести к коротким замыканиям или потере сигнала.
После подключения датчика необходимо настроить блок управления, чтобы он корректно воспринимал показания датчика. На старых моделях УАЗ настройка может быть произведена с помощью механических регуляторов, а на новых автомобилях – через диагностический разъем. Важно, чтобы блок управления был совместим с типом датчика и корректно его считывал.
Проверка работы датчика после подключения включает включение зажигания и наблюдение за показаниями на приборной панели. Если стрелка температуры начинает двигаться, то соединения выполнены правильно. В случае если показания остаются стабильными, необходимо проверить схему на наличие ошибок или повреждений в соединениях.
Для предотвращения коррозии на контактах рекомендуется использовать специальные смазки, которые помогут увеличить срок службы датчика и проводки. Также стоит проверять состояние датчика и проводки хотя бы раз в год, особенно перед началом зимнего сезона.
Инструменты и материалы для подключения датчика
Для установки датчика температуры в УАЗ понадобятся следующие инструменты и материалы:
1. Датчик температуры – основной компонент системы. Важно выбрать датчик с подходящими техническими характеристиками, которые соответствуют параметрам автомобиля. Обычно используется датчик сопротивления (NTC), который изменяет сопротивление в зависимости от температуры. Это гарантирует точность показаний.
2. Провода для подключения – нужно выбрать провода с хорошей изоляцией и достаточной длиной. Обычно используются кабели с сечением 0,5-1,5 мм², чтобы минимизировать потерю сигнала.
3. Клеммные соединения – для надежного подключения проводов к датчику и автомобилю. Лучше использовать соединения с термоусадочной изоляцией, чтобы избежать коротких замыканий.
4. Инструмент для обжима – используется для крепления клемм на проводах. Обжимной инструмент должен быть качественным, чтобы обеспечить надежное соединение без повреждения проводов.
5. Изолента – для дополнительной изоляции соединений. Подходит для защиты проводки от внешних воздействий и предотвращения коротких замыканий.
6. Дрель и сверла – если в автомобиле требуется просверлить отверстие для установки датчика, понадобится дрель с подходящими сверлами. Диаметр сверла зависит от размера крепежа датчика.
7. Мультиметр – для проверки правильности подключения датчика и контроля за его работой. Мультиметр поможет убедиться в отсутствии короткого замыкания и правильности показаний датчика.
8. Термостойкая герметизация – используется для защиты соединений от воздействия высоких температур. Герметик предотвратит коррозию контактов и повысит долговечность системы.
Пошаговая инструкция по установке датчика температуры
1. Для начала необходимо подготовить место для установки датчика. Обычно его размещают в корпусе двигателя вблизи блока цилиндров или на патрубке системы охлаждения. Выберите место, где можно легко провести проводку и обеспечить надежный контакт.
2. Отключите аккумулятор автомобиля, чтобы избежать короткого замыкания при подключении датчика.
3. Снимите старый датчик (если он был установлен). Для этого аккуратно открутите его, используя ключ или отвертку, в зависимости от типа крепления. Следите за тем, чтобы не повредить резьбу на посадочном месте.
4. Установите новый датчик температуры на его место. Убедитесь, что он плотно зафиксирован, и нет утечек антифриза вокруг места установки.
5. Подключите проводку к датчику. Обычно в комплекте идет два провода: один для подачи сигнала, второй – для подключения к заземлению. Подключение следует осуществить согласно схеме, указанной в инструкции к датчику. Обычно один провод идет на контроллер, второй – на массу автомобиля.
6. Проверьте все соединения на надежность. Проводка должна быть закреплена, а контакты – очищены от загрязнений.
7. Подключите аккумулятор и включите зажигание. Проверьте работу датчика, убедившись, что температура правильно отображается на приборной панели.
Важно: Во время теста следите за стабильностью показаний и корректностью работы датчика в разных режимах (холостой ход, движение). Если показания датчика нестабильны, проверьте контакты и соединения.
Подключение проводки к датчику температуры УАЗ
Для подключения проводки к датчику температуры на УАЗ, нужно учесть несколько ключевых моментов. Сначала определите местоположение датчика, которое обычно находится на блоке цилиндров двигателя. Убедитесь, что поверхность чистая и сухая перед установкой.
Проводка к датчику температуры обычно состоит из двух проводов: один для подачи сигнала, второй для питания. Подключение выполняется в несколько этапов:
1. Подготовка проводов
Перед тем как подключить провода, обрежьте их до нужной длины. Убедитесь, что проводка имеет хорошую изоляцию и достаточно прочна для работы в условиях высоких температур. Рекомендуется использовать провода с термостойкой изоляцией, например, ПВХ или силиконовую.
2. Соединение с датчиком
На датчике температуры есть два контакта: один для подключения сигнального провода, другой для питания. Убедитесь, что контакты на датчике чистые, без следов коррозии. Для надежного соединения используйте клеммы с защелками или обжимные колпачки.
3. Подключение к блокам управления
После того как проводка подключена к датчику, прокладываем провода к блоку управления или приборной панели. Соедините сигнальный провод с соответствующим входом в приборной панели, а питание – с источником 12 В, обычно с замка зажигания или аккумулятора.
4. Проверка подключения
После завершения монтажа включите зажигание и проверьте работоспособность системы. Температура должна отображаться на приборной панели. Если показания неправильные или отсутствуют, проверьте соединения и исправность проводки.
5. Дополнительные рекомендации
Использование качественных соединений и изоляции гарантирует долговечность работы датчика и проводки. Проверьте все соединения на наличие повреждений или коррозии, чтобы избежать ошибок в показаниях температуры.
Проверка работоспособности после подключения датчика
После завершения подключения датчика температуры на УАЗ важно провести несколько проверок, чтобы убедиться в его корректной работе. Для этого следуйте пошаговой инструкции.

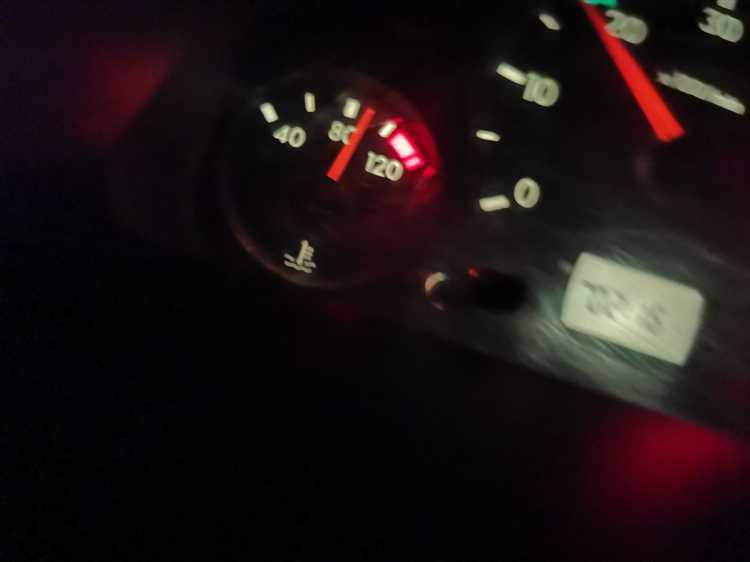

Первое, что нужно сделать – это включить зажигание автомобиля, не начиная двигатель. На панели приборов должна загореться лампочка, свидетельствующая о подключении датчика. Если индикатор не появляется, проверьте проводку и соединения.
Затем запустите двигатель и дайте ему поработать на холостых оборотах несколько минут. Температура должна постепенно увеличиваться. Параллельно наблюдайте за показаниями на приборной панели. Если стрелка не двигается или отклоняется от нормы, это может указывать на неисправность датчика или проблем с проводкой.
Проверить точность работы датчика можно, используя термометр, чтобы сравнить показания на панели с реальной температурой в радиаторе или в другом месте, близком к датчику. Разница должна быть минимальной, не превышающей 5-10 градусов.
Если после прогрева двигателя температура не изменяется, проверьте контакт на самом датчике, а также состояние проводов и разъемов. Возможно, потребуется очистить контакты от окисления.
Если показания на приборной панели не соответствуют температуре, попробуйте заменить датчик или протестировать его мультиметром для выявления неисправностей.
Важно также убедиться, что датчик не поврежден механически. Если после проверки все работает корректно, можно считать подключение завершенным.
Типичные ошибки при подключении датчика температуры УАЗ
Еще одна ошибка – использование неподходящего проводки. Некоторые владельцы автомобилей предпочитают экономить на проводах, что может вызвать перегрев из-за недостаточного сечения кабеля, особенно если проводка не соответствует стандартам УАЗ. Это может привести к сбоям в показаниях датчика или даже к короткому замыканию.
Ошибки при подключении массы также встречаются довольно часто. Недостаточно качественное соединение с корпусом может привести к нестабильности работы датчика. Необходимо тщательно очищать контактные поверхности перед подключением, чтобы исключить возникновение коррозии и плохого контакта.
Невнимание к типу датчика – еще одна частая ошибка. Некоторые владельцы УАЗ пытаются установить датчики, предназначенные для других автомобилей, не учитывая разницу в схемах подключения и характеристиках датчиков. Это может повлиять на точность показаний и даже вызвать поломку бортовой сети автомобиля.
Неправильная настройка датчика на панели приборов также является причиной ошибок. Если автолюбитель не откалибрует датчик после установки, показания могут быть неточными. Калибровку стоит выполнять согласно рекомендациям производителя для каждого конкретного типа датчика.
Не стоит забывать и о проверке герметичности соединений. Некачественная изоляция проводов или поврежденные контакты могут вызвать короткие замыкания, что приведет к выходу из строя датчика или других частей электрооборудования.
Вопрос-ответ:
Как подключить датчик температуры УАЗ?
Для подключения датчика температуры на УАЗ нужно правильно выбрать место для его установки и подключить к системе охлаждения. Обычно датчик устанавливается на корпусе термостата или в другой части системы, которая находится в зоне с максимальной температурой. Подключение проводится через специальные клеммы к приборной панели или блоку управления, в зависимости от модели автомобиля.
Какая схема подключения датчика температуры на УАЗ?
Схема подключения датчика температуры на УАЗ зависит от конкретной модели автомобиля. Однако в большинстве случаев датчик соединяется с проводкой через два контакта: один для подачи питания, а другой — для передачи сигнала о температуре в блок управления. Для установки используется стандартная колодка, и важно соблюдать правильную полярность.
Что делать, если датчик температуры УАЗ не работает?
Если датчик температуры на УАЗ не работает, необходимо проверить его соединение с проводкой и состояние клемм. Важно удостовериться, что контакты не окислились и не имеют механических повреждений. Также стоит проверить сам датчик, его можно проверить с помощью мультиметра на сопротивление, и при необходимости заменить его.
Нужно ли при подключении датчика температуры на УАЗ использовать переходники?
Обычно для подключения датчика температуры на УАЗ переходники не требуются, если используется стандартное оборудование. Однако в случае установки датчика с другими характеристиками, например, для модификации автомобиля или установки датчика от другой модели, возможно, потребуется переходник для правильного соединения с проводкой или корпусом системы.
Какие могут быть проблемы при подключении датчика температуры на УАЗ?
При подключении датчика температуры на УАЗ могут возникнуть проблемы с неполным контактом проводов, неправильным соединением или повреждением датчика. Часто бывает, что неисправности происходят из-за коррозии или механических повреждений проводки. Также иногда датчик может давать неверные показания из-за плохого контакта в цепи или износа самого устройства.
Как правильно подключить датчик температуры на УАЗ?
Подключение датчика температуры на УАЗ требует соблюдения схемы подключения, которая включает несколько важных шагов. Во-первых, необходимо подключить датчик к источнику питания (обычно 12 В). Далее нужно провести проводку от датчика температуры к приборной панели. Важно правильно подсоединить провод, который передает сигнал на тахометр или систему управления, в зависимости от модели автомобиля. Рекомендуется использовать качественные соединения и заизолировать все контакты, чтобы избежать коротких замыканий.
Какая схема подключения датчика температуры на УАЗ, и что нужно учитывать при монтаже?
Схема подключения датчика температуры на УАЗ довольно проста, однако нужно учитывать несколько моментов. Во-первых, датчик часто подключается к приборной панели через провод, который передает сигнал о температуре в двигатель. Провод с датчиком температуры обычно соединяется с электронным блоком управления (ЭБУ), если у автомобиля предусмотрена такая система. Также важно проверять правильность крепления датчика и его изоляцию от влаги и загрязнений. Для подключения обычно используют стандартные разъемы, но иногда могут понадобиться дополнительные адаптеры для старых моделей УАЗ. Проверить подключение можно с помощью мультиметра, проверив сопротивление датчика при изменении температуры.
