Рулевое управление УАЗ Буханка в стоковом исполнении требует значительных усилий при маневрировании, особенно на малых скоростях и в условиях бездорожья. Установка гидроусилителя руля (ГУР) значительно снижает нагрузку на водителя, повышает точность управления и снижает износ элементов рулевого механизма.
Наиболее часто владельцы «Буханок» выбирают для установки ГУР от автомобилей ГАЗ-3302 (ГАЗель) или УАЗ Патриот. Оба варианта совместимы с минимальными доработками. ГУР от ГАЗели требует установки дополнительного кронштейна и переделки креплений насоса, а также удлинения рулевого вала. В случае с ГУР от Патриота – потребуется адаптация шлангов и шкива, а также корректировка положения бачка ГУР.
Насос гидроусилителя чаще всего размещают на двигателе через кронштейн, используя штатные отверстия или изготавливая переходную пластину. Для привода насоса применяют дополнительный ремень, натяжной ролик и шкив на коленвал. Важно обеспечить соосность компонентов, иначе возможен преждевременный износ ремня и подшипников.
Шланги высокого и обратного давления подбираются индивидуально по длине. Качественная герметизация соединений достигается за счёт использования армированных шлангов с обжимными фитингами. Не рекомендуется использовать штуцеры с прокладками из сырой резины – возможны утечки при высоком давлении.
Перед установкой обязательно проверяется состояние рулевого механизма и маятникового рычага. Изношенные компоненты снижают эффективность работы ГУР и увеличивают риск отказа. После монтажа система заполняется жидкостью типа Dexron III или рекомендованным аналогом, проводится прокачка и проверка на утечки при полном вывороте руля в обе стороны.
Выбор подходящего типа гидроусилителя для модели УАЗ Буханка
Для установки гидроусилителя на УАЗ Буханка применяются три основных типа систем: механический рулевой редуктор с ГУР от ЗМЗ, интегрированный гидроусилитель от ГАЗ-3302 и импортные решения, такие как гидроусилители Delphi или AGR. Выбор зависит от конкретной модификации автомобиля, условий эксплуатации и бюджета.
- ГУР от ГАЗ-3302 (ГАЗель): Один из самых распространённых вариантов. Требуется установка редуктора от ГАЗели, рулевого вала, насоса и бачка. Совместим с большинством модификаций УАЗ 452, но требует доработки кронштейнов и замены штатного рулевого механизма. Плюсы – доступность запчастей и проверенная схема установки.
- ГУР от ЗМЗ-409: Используется в комплексе с рулевым редуктором и насосом от УАЗ Патриот. Подходит для более современных моторов. Обеспечивает адекватную обратную связь и надёжность при высоких нагрузках. Потребуется переоборудование кронштейна на двигателе и изготовление переходных втулок для рулевого вала.
- Импортные гидроусилители (Delphi, AGR): Отличаются компактностью, высокой эффективностью и низким уровнем шума. Однако установка требует глубоких переделок рулевой системы, точной подгонки рулевого редуктора и нестандартного крепления насоса. Такие системы оправданы на модернизированных и часто эксплуатируемых Буханках, особенно в условиях бездорожья или с увеличенными колёсами.
Ключевые параметры выбора:
- Тип и мощность двигателя – от этого зависит возможность установки насоса на штатный шкив.
- Доступность комплектующих – важна при эксплуатации в отдалённых регионах.

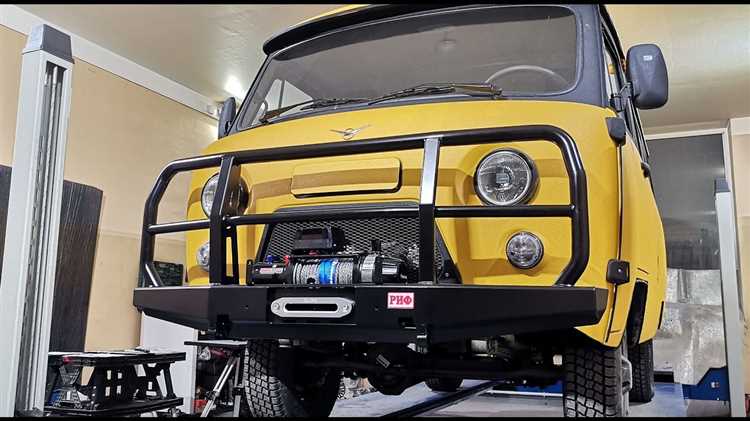

- Нагрузка на переднюю ось – усиленный ГУР необходим при установке лебёдки, силового бампера или грязевой резины.
- Готовность к доработкам – чем мощнее и современнее система, тем больше потребуется вмешательств в рулевую схему и кузов.
Оптимальным выбором считается комплект от ГАЗ-3302 – он сбалансирован по стоимости, надёжен и подходит для большинства условий эксплуатации Буханки без излишней модернизации.
Необходимые комплектующие и инструменты для установки ГУР
Для установки гидроусилителя руля на УАЗ Буханка требуется комплект, включающий насос ГУР (обычно используется агрегат от ГАЗ-3302 или ЗМЗ-409), кронштейн крепления насоса, шкив привода, бачок с крышкой и фильтром, а также комплект армированных высокого и низкого давления шлангов с резьбовыми соединениями под выбранную конфигурацию.
Необходим также редуктор рулевого управления с интегрированной гидравлической частью, подходящий по типу рамы и длине сошки. Для монтажа потребуются специальные переходные пластины или сварные кронштейны, если редуктор отличается от штатного. Важно заранее учесть совместимость с рулевым валом, возможно потребуется доработка карданного соединения или замена рулевой колонки.
Из инструментов потребуется комплект рожковых и накидных ключей (обязателен на 17, 19 и 22), трещотка с набором головок, трубный ключ, набор шестигранников, шлицевая и крестовая отвертки. Для демонтажа старого оборудования и установки новых узлов пригодятся съемник рулевых тяг, болгарка с отрезным кругом, сварочный аппарат (при изготовлении кронштейнов) и дрель с набором сверл по металлу.
Для точной установки насоса и выравнивания ременного привода желательно использовать уровень или лазерную линейку. Ремень привода насоса подбирается по длине после установки всех элементов – его размер зависит от конфигурации шкивов и положения насоса относительно коленвала.
Демонтаж штатной рулевой колонки и подготовка места установки
Перед демонтажем отключите аккумуляторную батарею, чтобы исключить случайное короткое замыкание. Снимите рулевое колесо, отвернув центральную гайку ключом на 24. Для фиксации вала потребуется удерживать его от проворота газовым ключом или другим фиксатором.
Далее открутите крепления кожуха рулевой колонки. Обычно используются винты под крестообразную отвертку. Снимите пластиковый кожух, отсоединив разъемы подрулевых переключателей. Выверните два болта крепления самой колонки к панели приборов. Обратите внимание: один из них может быть срывным, потребуется зубило и молоток для его демонтажа.
Отсоедините карданный вал от рулевого механизма, ослабив хомут и выбив фиксирующий палец. Если соединение закисшее, примените проникающую смазку типа WD-40 и аккуратно выбейте вал медным молотком, избегая деформации шлицов.
После снятия колонки очистите площадку установки от грязи и ржавчины. Проверьте отсутствие трещин и деформаций в зоне крепления. При необходимости произведите сварочные работы и грунтовку. Разметьте и при необходимости рассверлите крепёжные отверстия под будущий кронштейн гидроусилителя. Подгонка производится строго по шаблону комплекта усилителя, с учётом ориентации насоса и углов вала.
Подготовьте проходы для гидравлических шлангов, исключив их контакт с острыми кромками. Все отверстия необходимо обработать антикоррозийным составом. Установка возможна только после полной подготовки и проверки геометрии соединения всех компонентов.

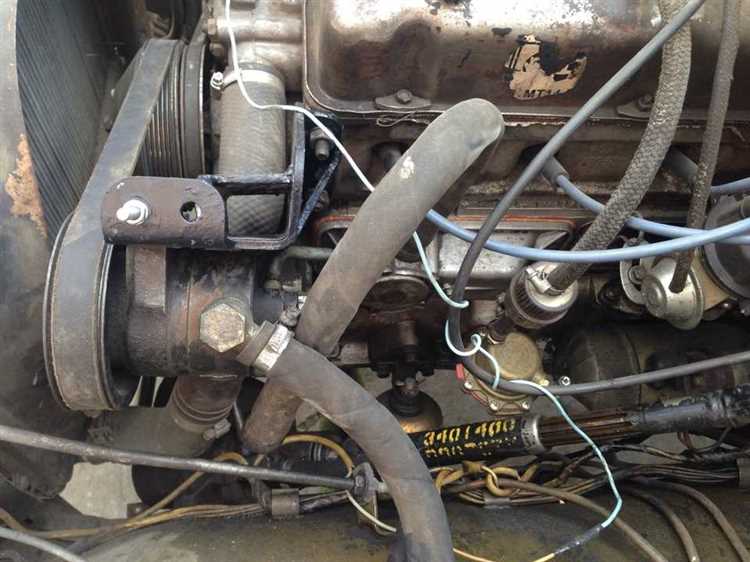

Монтаж кронштейнов и установка насоса гидроусилителя
Перед началом монтажа необходимо освободить доступ к передней части двигателя УМЗ-421 или ЗМЗ-409, в зависимости от комплектации УАЗа. Демонтируются штатные кожухи вентилятора и, при необходимости, генератор с кронштейнами.
Кронштейны насоса ГУР подбираются под конкретную модель двигателя. Заводские кронштейны от УАЗ с ГУР (например, от модели «Патриот») подходят только при условии совпадения посадочных точек и наличия соответствующих отверстий в блоке. При их отсутствии требуется сверление и нарезка резьбы в блоке цилиндров по шаблону, строго с соблюдением соосности шкивов.
Перед установкой кронштейнов их необходимо примерить, исключить перекосы и проверить линию натяжения ремня. Крепление осуществляется болтами М10 с прочностью не ниже 8.8, с обязательным использованием гроверов или резьбового фиксатора средней фиксации. Недопустимо использование старых болтов – высок риск срыва резьбы при нагрузке.

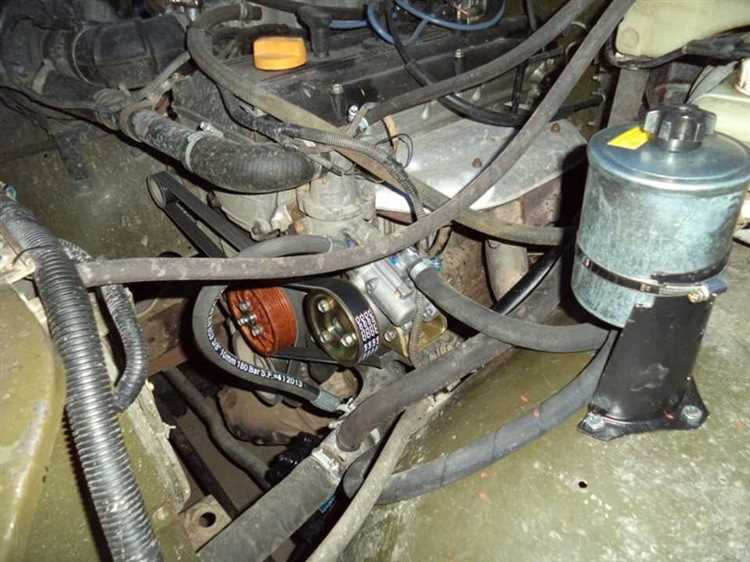

Установка насоса ГУР (обычно используется насос ZF или аналогичный от ГАЗель) выполняется на подготовленные кронштейны. Насос крепится через штатные отверстия, без доработок корпуса. Особое внимание уделяется совпадению шкива насоса с шкивами коленчатого вала и генератора. Отклонение более 2 мм вызывает повышенный износ ремня и шум.
Шкив насоса устанавливается до затяжки всех болтов. Используется клиновой ремень нужной длины (в зависимости от конфигурации – от 900 до 1000 мм), обеспечивающий достаточное натяжение без натяжных роликов. После монтажа проводится контроль проворота всех шкивов вручную на предмет заеданий и биения.

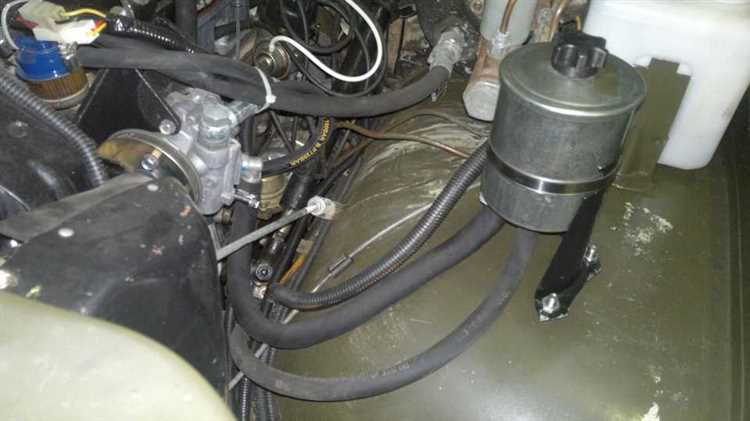

Подключение гидравлических магистралей и рулевого механизма
Для подключения гидравлических магистралей необходимо использовать армированные шланги высокого давления с рабочим пределом не ниже 160 бар. Штуцеры на насосе и рулевом редукторе должны соответствовать типу используемых фитингов – чаще всего это резьба М16×1,5 или М18×1,5. Перед установкой убедитесь в герметичности всех соединений, применяя фум-ленту или анаэробный герметик, совместимый с маслом ATF.
От насоса высокого давления шланг подаётся к входному порту рулевого редуктора, маркируемому как «Pressure». Возвратная линия подключается от порта «Return» редуктора к бачку, при этом следует исключить резкие перегибы и минимизировать длину для уменьшения сопротивления потоку. Диаметр внутреннего сечения обратного шланга должен быть не менее 12 мм.
Крепление рулевого механизма осуществляется на штатные отверстия рамы с использованием усиленной переходной плиты, адаптированной под тип выбранного редуктора (например, ГУР от ГАЗ-3309). Болты крепления должны быть не ниже класса прочности 10.9, обязательно с проставочными втулками во избежание деформации рамы.
Перед первым запуском системы важно прокачать контур. Для этого, при заглушенном двигателе, необходимо медленно повернуть рулевое колесо от упора до упора 10–12 раз, доливая жидкость в бачок. После запуска контролируется отсутствие пены и подтеков. Давление на выходе из насоса проверяется манометром – допустимый предел для большинства систем составляет 90–110 бар на холостом ходу.
Проверка работоспособности и устранение возможных протечек
После установки гидроусилителя руля на УАЗ Буханка необходимо тщательно проверить систему на работоспособность и отсутствие протечек. Начать проверку следует с осмотра всех соединений: шлангов, трубок, штуцеров и самого насоса. Обратите внимание на места, где шланги соединяются с корпусом насоса и рулевой рейки, а также на фитинги и их герметичность.
Для проверки работоспособности системы включите двигатель и несколько раз поворачивайте руль до конца, чтобы прокачать жидкость по системе. Важно, чтобы усилие на руле было плавным, без рывков и заеданий. Если заметны вибрации или звук, напоминающий свист, это может свидетельствовать о недостаточном уровне жидкости или воздушных пробках в системе.
Проверьте уровень жидкости в бачке гидроусилителя. Низкий уровень может привести к перегреву насоса или его поломке. Если уровень в норме, но замечены утечки, тщательно осмотрите все соединения на наличие следов жидкости. На утечку может указывать характерный след масла или пятна на трубках и шлангах.
В случае обнаружения протечек первым делом следует затянуть соединения. Если протечка сохраняется, замените поврежденные шланги или уплотнители. Особое внимание уделите местам крепления трубок к насосному и рулевому механизмам. Протечка может быть вызвана неправильным затягиванием или повреждением уплотнительных колец.
Если протечка сохраняется после замены уплотнителей и шлангов, проверьте насос и рулевой механизм на наличие трещин или повреждений корпуса. Часто повреждения случаются в местах монтажа трубок или при сильных ударах.
После устранения всех протечек и ремонта системы снова проверьте уровень жидкости и сделайте несколько тестовых маневров на месте, чтобы удостовериться в отсутствии неисправностей.
Вопрос-ответ:
Что нужно для установки гидроусилителя руля на УАЗ Буханка?
Для установки гидроусилителя на УАЗ Буханка понадобятся следующие компоненты: гидроусилитель руля, насос гидроусилителя, бачок для жидкости, шланги для подключения системы и, возможно, новые крепежные элементы для монтажа. Также потребуется провести определенные доработки в системе рулевого управления, такие как установка креплений и адаптация под разные модели кузова. Для качественного монтажа лучше всего использовать комплектующие, предназначенные именно для этой модели автомобиля.
Как установить гидроусилитель руля на УАЗ Буханка самостоятельно?
Установка гидроусилителя руля на УАЗ Буханка требует определенных знаний и инструментов. Прежде всего, нужно снять старое рулевое управление и установить насос гидроусилителя. Затем подключаются шланги к насосному блоку и рулевому механизм. Важно правильно настроить давление и убедиться, что система не имеет утечек. Для успешной установки рекомендуется обратиться к инструкции для конкретной модели или проконсультироваться с профессионалами. Этот процесс требует определенных усилий, и если у вас нет опыта, лучше доверить установку специалистам.
Какие трудности могут возникнуть при установке гидроусилителя на УАЗ Буханка?
При установке гидроусилителя руля на УАЗ Буханка могут возникнуть несколько трудностей. Во-первых, не всегда легко найти комплектующие, которые идеально подходят к этой модели. Во-вторых, установка может потребовать дополнительных доработок, таких как изменение креплений или подгонка трубок. Также могут возникнуть проблемы с подключением насоса к системе двигателя, особенно если у вас старая модель, в которой не предусмотрено место для установки насоса. В некоторых случаях потребуется установить дополнительные элементы, чтобы система функционировала корректно.
Нужна ли замена рулевого механизма при установке гидроусилителя на УАЗ Буханка?
Замена рулевого механизма при установке гидроусилителя на УАЗ Буханка не всегда обязательна, но в некоторых случаях может потребоваться. Все зависит от состояния текущего рулевого управления. Если оно уже изношено или не совместимо с гидроусилителем, придется заменить его. Также важно удостовериться, что новый рулевой механизм будет корректно взаимодействовать с гидроусилителем, чтобы избежать проблем с управлением.
Какую жидкость использовать в системе гидроусилителя руля на УАЗ Буханка?
Для системы гидроусилителя руля на УАЗ Буханка рекомендуется использовать жидкость, специально предназначенную для гидравлических систем, такую как жидкость марки «PSF» или аналоги, которые можно найти в специализированных магазинах автозапчастей. Очень важно следить за уровнем жидкости и регулярно проверять её состояние, поскольку недостаток жидкости может привести к повреждению системы гидроусилителя. Не используйте моторное масло или жидкости, не предназначенные для гидросистем, так как это может повлиять на работоспособность всей системы.
Можно ли установить гидроусилитель руля на УАЗ Буханка своими руками?
Да, установить гидроусилитель руля на УАЗ Буханка своими руками возможно, но этот процесс требует внимательности и некоторых технических знаний. Для этого понадобится комплект для установки гидроусилителя, который можно купить или собрать самостоятельно. Также потребуется стандартный набор инструментов: ключи, отвертки, возможно, сварочный аппарат и специальные устройства для прокачки системы. Установка включает в себя снятие старой рулевой колонки, установку насоса гидроусилителя, прокладку трубок и подключение к системе охлаждения двигателя, если это необходимо. Рекомендуется, чтобы на последнем этапе работы систему проверил специалист, чтобы избежать утечек или неправильной работы гидроусилителя.
Какие трудности могут возникнуть при установке гидроусилителя руля на УАЗ Буханка?
При установке гидроусилителя руля на УАЗ Буханка могут возникнуть несколько трудностей. Во-первых, необходимо правильно подобрать комплект для установки, так как не все модели комплектующих подходят для этой машины. Во-вторых, могут возникнуть сложности с прокладкой трубок гидравлической системы, особенно если у вас нет опыта работы с такой системой. Также важно правильно настроить насос, чтобы избежать перегрева и излишнего давления в системе. Другим моментом является отсутствие в некоторых моделях Буханки штатных мест для крепления элементов гидроусилителя, поэтому потребуется доработать кузов или раму. Это требует точных измерений и иногда дополнительных усилий. Если установить систему неправильно, это может привести к быстрому износу деталей или утечкам жидкости.
