Как правильно подключить магнитолу в уаз патриот

Заводская электропроводка УАЗ Патриот не всегда предусматривает готовые разъёмы для подключения современных магнитол, особенно если речь идет о моделях до 2019 года. В большинстве случаев приходится вручную подбирать питание, массу и акустические линии, ориентируясь по электрической схеме автомобиля. Основные провода находятся в центральной части панели и промаркированы, но маркировка может отличаться в зависимости от года выпуска.

Для корректного подключения необходимы: мультиметр, изоляционная лента, стандартные фишки ISO (при отсутствии – клеммы), а также знание базовых параметров проводов. Красный провод обычно отвечает за питание через замок зажигания, жёлтый – за постоянное питание, чёрный – масса. При неправильном соединении может не сохраняться память станции или не работать включение по ключу зажигания.

Особое внимание стоит уделить акустике. В Патриоте может быть два или четыре динамика, подключение которых также не всегда соответствует ISO-схеме. Перед монтажом рекомендуется прозвонить провода мультиметром в режиме сопротивления – это поможет избежать путаницы в фазировке, которая критична для стереоэффекта и качества звука.

Если устанавливается штатная или совместимая магнитола от других моделей УАЗ или от ГАЗ, то возможно использование переходных адаптеров. В случае с универсальной мультимедийной системой без адаптера необходимо самостоятельно соединять провода согласно схеме распиновки разъёма магнитолы и схеме автомобиля. Работу желательно выполнять при снятой клемме аккумулятора.

Выбор подходящей схемы подключения для конкретной модели УАЗ Патриот

Перед подключением магнитолы в УАЗ Патриот необходимо определить точную комплектацию и год выпуска автомобиля. Электросхемы существенно различаются между моделями до 2014 года, рестайлинговыми версиями 2015–2018 годов и обновлёнными модификациями с 2019 года, особенно в исполнениях с мультимедийной системой от завода.

На автомобилях до 2014 года, как правило, используется стандартная проводка без CAN-шины. Подключение осуществляется по классической схеме: красный – питание ACC, жёлтый – постоянное питание +12 В, чёрный – масса. Акустические провода имеют прямое подключение к динамикам, что упрощает монтаж, но требует точной идентификации проводов мультиметром, так как цветовая маркировка может варьироваться.

В моделях с 2015 года чаще встречается внедрение CAN-шины, особенно в комплектациях с заводской мультимедийной системой. Подключение магнитолы напрямую может привести к ошибкам в работе приборной панели. В этом случае требуется использование CAN-блока адаптации или магнитолы с поддержкой штатного протокола. Также изменено расположение предохранителей и источников питания – питание ACC зачастую поступает не с замка зажигания, а через управляющий сигнал с блока кузовной электроники.

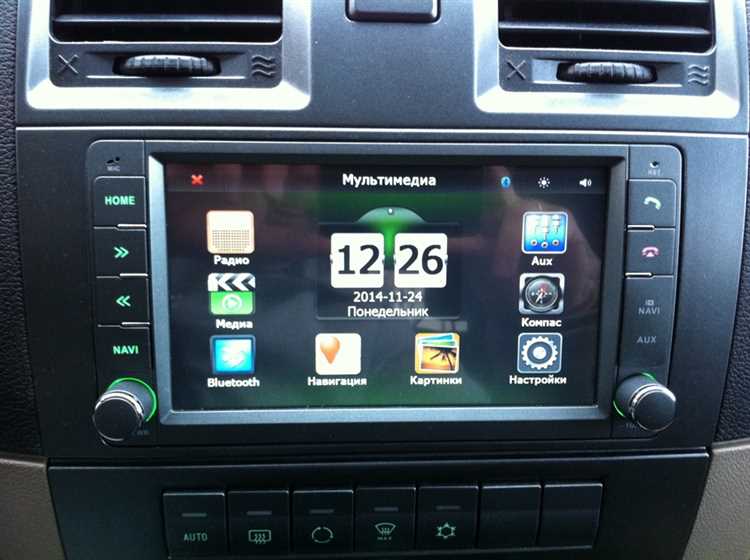

С 2019 года в большинстве версий Патриота применяется современная электросхема с предустановленной магнитолой или её подготовкой. Питание подаётся по силовой шине с реле управления, включающимся через систему старт-стоп. При замене или установке стороннего устройства необходимо учесть наличие цифрового сигнала управления звуком и встроенных в руль кнопок – для их интеграции потребуется адаптер интерфейса рулевого управления.

Для корректного выбора схемы подключения следует воспользоваться заводской электросхемой именно вашей модели, сверяясь по VIN-коду. Универсальные решения без учёта конкретной комплектации часто приводят к нестабильной работе или короткому замыканию. Оптимально – использовать диагностическое оборудование для прозвонки и проверки всех цепей перед монтажом.

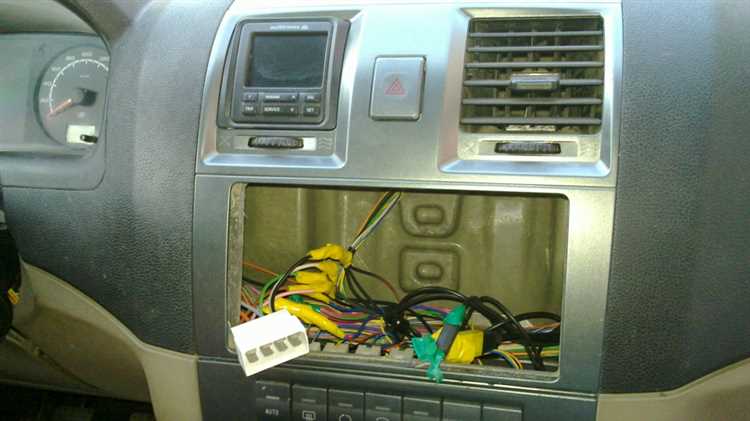

Идентификация проводов питания, зажигания и массы в штатной проводке

Для подключения магнитолы в УАЗ Патриот важно точно определить провода питания, зажигания и массы. Ошибки могут привести к повреждению устройства или короткому замыканию. Ниже приведены основные признаки и методы определения нужных цепей по штатной проводке автомобиля.

Провод питания постоянного напряжения (12V+) обычно красного или белого цвета. Он сохраняет напряжение даже при выключенном зажигании и используется для питания памяти магнитолы. Для его проверки необходимо использовать мультиметр: между этим проводом и массой должно стабильно показываться напряжение около 12 В независимо от положения ключа зажигания.

Провод зажигания (ACC) подаёт напряжение только при включенном зажигании. Обычно он окрашен в синий, розовый или оранжевый цвет. При проверке мультиметром он должен показывать 0 В в выключенном состоянии и около 12 В при включенном зажигании. Именно этот провод отвечает за автоматическое включение магнитолы при запуске двигателя.

Провод массы (GND) чаще всего чёрного цвета. Он не должен показывать напряжения при замере мультиметром между ним и «массой» кузова. Для надёжности можно проверить сопротивление: между этим проводом и металлической частью кузова оно должно быть минимальным (менее 1 Ом).

Если штатный разъём отсутствует или распиновка неизвестна, можно использовать следующую методику:

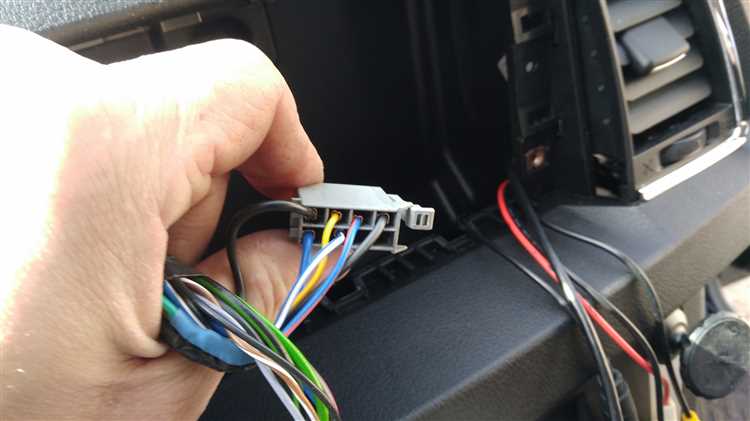

При наличии штатной колодки ISO в УАЗ Патриот распиновка обычно стандартна: левый верхний контакт – постоянное питание, правый верхний – ACC, центральный нижний – масса. Однако перед подключением обязательно сверяйте напряжения, так как заводская схема может отличаться в зависимости от года выпуска и комплектации.

Подключение акустических проводов к штатным или установленным динамикам

Для корректного подключения акустических проводов к динамикам в УАЗ Патриот необходимо определить, используются ли штатные линии либо производится установка новых. Штатная проводка чаще всего выполнена проводами сечением 0,75 мм², что допустимо для фронтальной акустики мощностью до 30 Вт на канал. При установке динамиков с большей мощностью рекомендуется заменить проводку на медные провода сечением от 1,5 мм².

Провода от магнитолы следует прокладывать вдали от силовой проводки и электронных блоков управления, чтобы избежать наводок. Крепление выполняется с помощью стяжек и термоусадки на разъёмах. При отсутствии заводских разъёмов применяют клеммы типа «мама-папа» или припаивают провода, обязательно изолируя места соединений термоусадкой или тканевой лентой.

Задние динамики в УАЗ Патриот чаще всего располагаются в дверях или задних стойках. Для их подключения необходимо снять обшивку, обеспечить свободный проход проводов и исключить заломы. В случае использования внешнего усилителя провода от него к динамикам должны быть экранированными, особенно при длине свыше 2 метров.

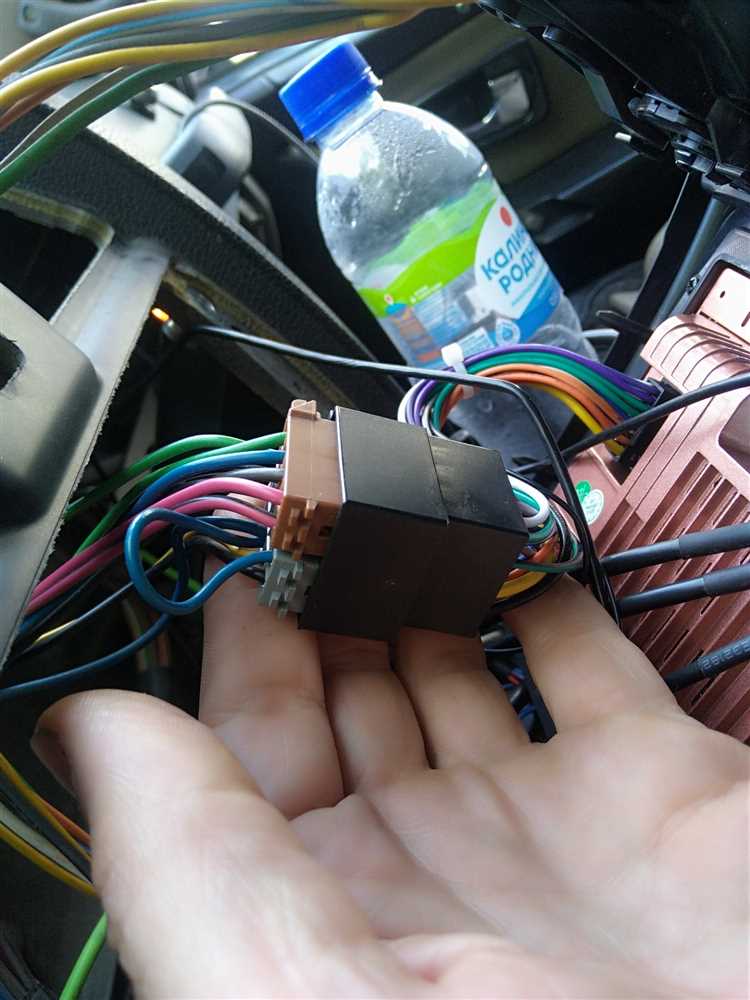

Использование переходной колодки ISO для подключения без вмешательства в проводку

В моделях УАЗ Патриот с заводской аудиоподготовкой используется штатный разъём типа ISO. Это позволяет установить новую магнитолу без обрезания проводов, сохранив целостность электропроводки и гарантию.

• Переходная колодка ISO представляет собой адаптер с разъёмами «мама» и «папа», один из которых подключается к штатной проводке автомобиля, другой – к новой магнитоле.
• Перед покупкой уточните тип разъёма на магнитоле – большинство устройств имеют европейский ISO, но у моделей с японским или китайским происхождением может потребоваться дополнительный переходник.
• Подключение выполняется без пайки и скруток: каждая пара проводов в колодке уже соответствует назначению по цветовой маркировке (питание, зажигание, масса, акустика).
• В случае отсутствия сигнала ACC (зажигание) на штатном ISO-разъёме УАЗ, его можно организовать через реле с подключением к замку зажигания или к габаритам, в зависимости от желаемой логики включения магнитолы.
• Для корректной работы антенны следует учесть наличие управляющего провода ANT, который не всегда подключён в штатной проводке. При его отсутствии – подключить напрямую от магнитолы.

Использование ISO-колодки минимизирует риск коротких замыканий и обеспечивает съёмность магнитолы без повреждений при дальнейшей замене или обслуживании.

Подключение антенны и обеспечение стабильного радиосигнала

Для корректной работы радиомодуля магнитолы в УАЗ Патриот необходимо обеспечить качественное соединение антенны с головным устройством. Штатное антенно-гнездо автомобиля расположено на правой передней стойке, провод антенного кабеля проходит через переднюю панель к центральной консоли. Перед подключением убедитесь в отсутствии повреждений экрана и центральной жилы кабеля.

Разъём типа DIN или ISO подключается напрямую к соответствующему входу магнитолы. В случае несовместимости используется переходник с учетом полярности и типа разъема. При установке магнитолы с активной антенной требуется подача питания на усилитель. Для этого используется провод с маркировкой ANT или REM, выходящий с магнитолы – его подключают к синему проводу антенны через предохранитель на 1А.

Если уровень сигнала нестабилен, рекомендуется заменить штатную антенну на наружную модель с коэффициентом усиления не менее 5 дБ. Оптимальное место установки – крыша или передняя часть крыла, где минимальны экранирующие эффекты кузова. Важно обеспечить надежное заземление основания антенны для снижения уровня помех.

Дополнительно можно установить антенное реле с фильтрацией ВЧ-помех, особенно при наличии шумов от генератора или зажигания. При монтаже антенны необходимо избегать прокладки кабеля рядом с силовыми линиями и блоками управления, чтобы исключить паразитные наводки. После подключения проводится проверка уровня сигнала в диапазоне FM и AM с помощью функции автоматического поиска станций.

Организация питания от аккумулятора при отсутствии напряжения на штатной проводке

При отсутствии напряжения на штатной проводке УАЗ Патриот для подключения магнитолы потребуется организовать питание напрямую от аккумулятора. Это решение поможет обеспечить стабильную работу устройства в условиях нестабильности штатной проводки или ее отсутствия.

Для подключения питания на магнитолу следует использовать два провода: один для положительного, второй – для отрицательного контакта. Положительный провод подсоединяется напрямую к клемме аккумулятора через предохранитель, чтобы защитить систему от коротких замыканий и перегрузок. Рекомендуемый номинал предохранителя – 10-15 А, в зависимости от мощности магнитолы.

Отрицательный провод можно подключить к любой незачищенной металлической части кузова, так как это обеспечит хороший контакт с массой. Важно, чтобы точка крепления была чистой от краски и ржавчины, для чего следует использовать наждачную бумагу или металлическую щетку.

Дополнительную защиту можно обеспечить установкой диода, предотвращающего обратный ток, что поможет избежать повреждения магнитолы или других электронных компонентов автомобиля. При этом для питания магнитолы важно прокладывать провода с сечением не менее 1.5 мм², чтобы избежать перегрева и потери мощности.

Важным моментом является правильная укладка проводов. Следует избегать их соприкосновения с горячими или движущимися частями автомобиля, что может привести к повреждению проводки. Для надежности проводку рекомендуется прокладывать вдоль кузова, используя защитные гофрированные трубки или короба.

После подключения питания важно проверить стабильность работы магнитолы. При включении следует убедиться в отсутствии шумов, помех и внезапных отключений, что может свидетельствовать о проблемах с подключением или с самим источником питания.

Проверка правильности подключения и устранение типовых неисправностей

После установки магнитолы в УАЗ Патриот важно проверить правильность подключения и устранить возможные неисправности. Следующие шаги помогут убедиться в корректности работы системы и решить часто встречающиеся проблемы.

1. Проверка подключения проводов питания

• Используйте мультиметр для проверки напряжения на проводах. На красном проводе должно быть +12 В, на черном – масса.
• Проверьте fuse (предохранитель) магнитолы. Если он перегорел, замените его соответствующим по номиналу.

2. Проверка антенны

• Убедитесь, что антенна подключена правильно. Если сигнал слабый или отсутствует, проверьте антенное соединение.
• Проверьте состояние антенны – возможно, она повреждена или плохо фиксируется.

3. Проверка динамиков

• Если звук не выходит из динамиков, проверьте подключение проводов динамиков к магнитоле.
• Проверьте целостность проводки и состояние самих динамиков.

4. Ошибки с регулировкой звука

• Если звук не регулируется, проверьте настройки балансировки и фейдера на самой магнитоле. Возможно, они сбились при подключении.
• Проверьте корректность подключения управляющих проводов, если магнитола поддерживает управление с руля.

5. Проблемы с включением магнитолы

• Если магнитола не включается, проверьте, подаётся ли питание на устройство. Возможно, провод питания не подключен или есть повреждения в проводке.
• Проверьте главный предохранитель автомобиля, так как иногда его перегорание может привести к отсутствию питания на магнитоле.
• Перепроверьте подключения на задней панели магнитолы, возможно, один из разъёмов плохо зафиксирован.

6. Перегрев и нестабильная работа

• Если магнитола перегревается, убедитесь, что она установлена в хорошо вентилируемое место и не перекрыта посторонними предметами.
• Проверьте настройки эквалайзера и громкости. Работайте с такими параметрами, чтобы не перегружать устройство на максимальной мощности.

Следуя этим рекомендациям, можно быстро выявить и устранить наиболее распространённые проблемы при подключении магнитолы в УАЗ Патриот.

Вопрос-ответ:

Какие инструменты понадобятся для подключения магнитолы в УАЗ Патриот?

Для подключения магнитолы в УАЗ Патриот потребуется несколько основных инструментов: отвертки (крестовая и плоская), пассатижи, кусачки, а также инструменты для работы с проводкой, например, обжимка для клемм. Также вам могут понадобиться адаптеры или переходники для подключения старой магнитолы, если вы устанавливаете новую модель.

Как правильно подключить магнитолу в УАЗ Патриот по схеме?

Для подключения магнитолы в УАЗ Патриот вам нужно сначала отключить аккумулятор, чтобы избежать короткого замыкания. Затем следует снять старую магнитолу, отсоединив провода. При установке новой магнитолы необходимо подключить основные провода: питание (положительный и отрицательный), провод для антенны, а также сигнальные провода для колонок. Если схема подключения присутствует в инструкции к магнитоле, следуйте ей, проверив каждый контакт. Важно не перепутать провода питания и заземления. После подключения, перед установкой устройства в корпус, проверьте работу магнитолы.

Что делать, если на магнитоле нет схемы подключения?

Если на магнитоле нет схемы подключения, вам нужно будет найти схему подключения для конкретной модели автомобиля. Для этого можно воспользоваться интернет-ресурсами, где часто публикуются инструкции и схемы для разных автомобилей, включая УАЗ Патриот. Еще один вариант — приобрести универсальный адаптер для подключения, который поможет правильно соединить провода. В случае затруднений можно обратиться в автосервис или к специалистам по установке автоэлектроники.

Можно ли самостоятельно подключить магнитолу в УАЗ Патриот, не имея опыта?

Если у вас нет опыта в подключении автомобильных устройств, это может быть сложным, но выполнимым заданием. Главное — внимательно следовать инструкциям и не торопиться. Начните с отключения аккумулятора, чтобы избежать коротких замыканий. Используйте правильные инструменты и проверяйте соединения перед финальной установкой. Если не уверены в своих силах, можно обратиться за помощью к более опытным людям или специалистам.

Нужно ли что-то дополнительно устанавливать для подключения магнитолы в УАЗ Патриот?

В большинстве случаев для подключения магнитолы в УАЗ Патриот дополнительно устанавливать ничего не нужно, если у вас есть все необходимые переходники и адаптеры. Однако, если в вашем автомобиле установлена оригинальная система, вам могут понадобиться специальные адаптеры для подключения новых моделей магнитол. Также, в зависимости от типа магнитолы, может потребоваться дополнительное оборудование, например, усилитель или фильтры для улучшения качества звука. Обратите внимание на совместимость устройства с вашим автомобилем.

Как правильно подключить магнитолу в УАЗ Патриот по схеме?

Для подключения магнитолы в УАЗ Патриот необходимо внимательно следовать схеме подключения, которая обычно прилагается к устройству. Начните с отключения аккумулятора, чтобы избежать короткого замыкания. Затем подключите провода питания к соответствующим контактам, соблюдая полярность. Обратите внимание на провода антенны и подключите их к магнитоле. Также важно подключить провода динамиков, убедившись, что каждый провод соответствует нужному каналу (правый/левый канал, плюс и минус). После подключения проверьте правильность соединений и включите аккумулятор. Включите магнитолу и проверьте её работу, убедившись в корректной передаче звука через все динамики.

Какие ошибки можно допустить при подключении магнитолы в УАЗ Патриот?

Ошибки при подключении магнитолы могут привести к некорректной работе устройства или даже повреждению оборудования. Часто встречаемые ошибки — это неправильная полярность проводов питания. Если перепутать плюс и минус, магнитола может не включиться или перегорят предохранители. Также важно правильно подключить антенну и провода динамиков, иначе звук будет искажённым или не будет воспроизводиться вообще. Еще одна распространённая ошибка — это незакреплённые соединения проводов, что может вызвать кратковременные сбои в работе устройства. Поэтому важно тщательно проверять все соединения и использовать изоленты или клеммы для надёжной фиксации проводов.
