Как проверить цепь питания эбу уаз 390945

Электронный блок управления (ЭБУ) УАЗ 390945 критически зависит от стабильного питания для корректной работы всех систем двигателя. При возникновении проблем с запуском или перебоями в работе мотора, проверка цепи питания ЭБУ становится первоочередной задачей. Конструктивно цепь питания включает в себя аккумулятор, замок зажигания, реле ЭБУ, предохранители и силовые провода, соединяющие эти элементы.

Особое внимание следует уделить контактным соединениям и состоянию массы. Окисленные или ослабленные клеммы часто становятся причиной нестабильной работы блока. Рекомендуется очистить контакты с помощью аэрозольного очистителя и подтянуть клеммы. Масса ЭБУ должна быть подключена напрямую к кузову автомобиля через надежный винтовой контакт, не имеющий следов коррозии.

Дополнительную диагностику можно выполнить с помощью контрольной лампы. Подключив её между плюсовым проводом питания ЭБУ и массой, можно оперативно определить наличие напряжения при включенном зажигании. Если лампа не загорается – неисправен один из участков цепи, либо нарушен контакт в колодке ЭБУ. При наличии питания, но отсутствии реакции ЭБУ на диагностику, проверяется исправность самого блока и сигнальных цепей.

Расположение и назначение элементов цепи питания ЭБУ

Электронный блок управления на УАЗ 390945 получает питание по двум основным линиям: постоянному и управляемому питанию от замка зажигания. Постоянное питание подаётся от аккумулятора через предохранитель F1 (находится в монтажном блоке под капотом) и реле питания ЭБУ. Управляемое питание активируется при повороте ключа в положение «ON» и поступает через реле зажигания, размещённое рядом с монтажным блоком.

Массовое соединение ЭБУ выполнено через болтовое соединение корпуса блока с кузовом или отдельный провод с клеммой, подключённой к точке массы на передней панели моторного отсека. Потеря контакта по массе приводит к нестабильной работе или полной блокировке запуска.

Предохранители, защищающие цепи питания, маркируются F1 и F2. Первый отвечает за постоянное питание, второй – за питание при включённом зажигании. Их номинал обычно составляет 15–20 А. Проверка напряжения на выходах предохранителей должна проводиться при включённом зажигании, используя мультиметр, подключённый к массе и выходному контакту предохранителя.

Провод питания ЭБУ, идущий от реле, как правило, выделяется цветовой маркировкой (часто красный или красно-чёрный). Он подключён к контактам разъёма ЭБУ, которые маркируются согласно схеме (например, контакт B10 на блоке MIKAS 7.1). Нарушения в этом проводе приводят к отсутствию сигнала на блок и невозможности запуска двигателя.

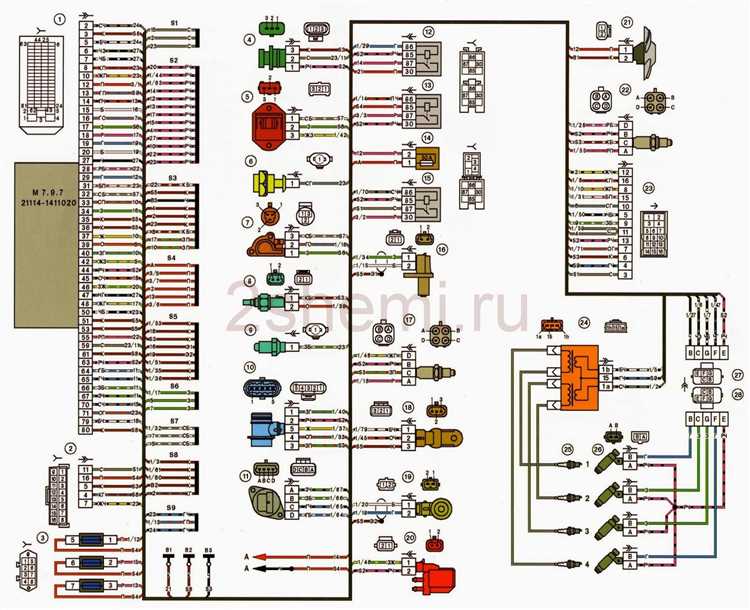

Определение источников питания ЭБУ по схеме

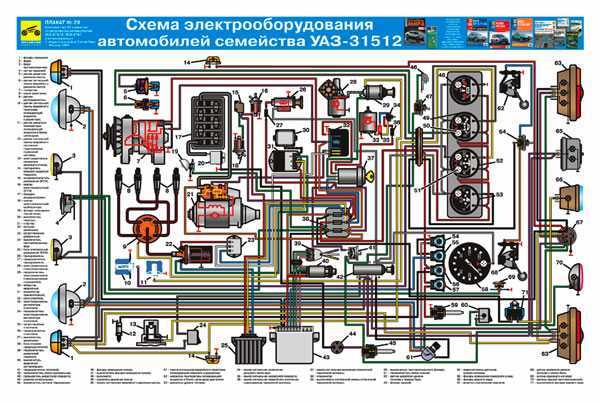

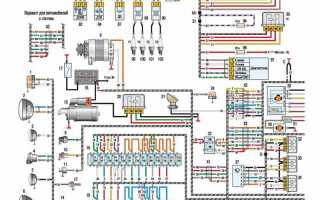

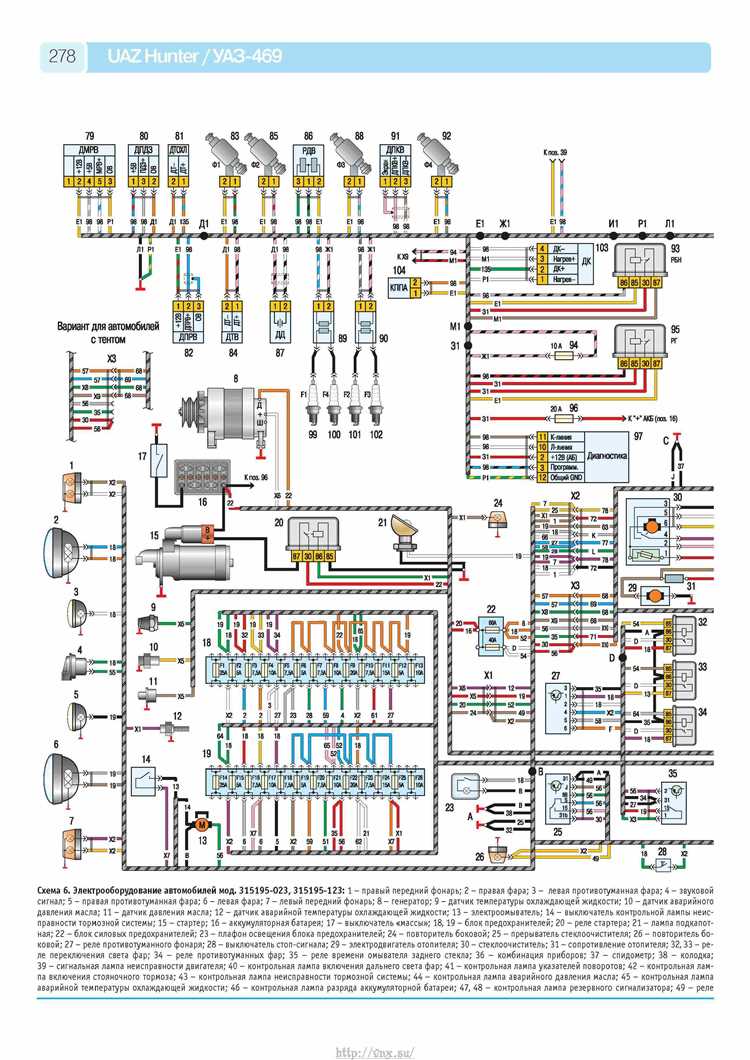

Для корректной проверки цепей питания ЭБУ на УАЗ 390945 необходимо точно определить, откуда и каким образом поступает напряжение на блок управления. Схема электропроводки – основной инструмент для выявления этих цепей.

• Найдите на схеме обозначение самого ЭБУ. Обычно он обозначается как «Блок управления двигателем» или «ЭБУ».
• Отследите линии, идущие к его контактам, особенно помеченные как «+12В», «B+», «IGN», «K15», «K30». Это основные источники питания.
• Линия «K15» активируется при включении зажигания. Напряжение на ней должно появляться только после поворота ключа в положение «ON».
• Убедитесь в наличии промежуточных элементов: реле зажигания, предохранителей (обычно F1, F3, F12 – уточняйте по конкретной схеме), контрольных разъёмов.

1. Если питание отсутствует – отследите цепь обратно до ближайшего исправного участка.
2. Проверьте надёжность массы ЭБУ: цепи питания не будут работать при обрыве «минуса», особенно если масса идёт через кузов.

Схема подключения – ключ к локализации проблем. Без точного понимания источников питания невозможно диагностировать неисправности ЭБУ на УАЗ 390945.

Проверка предохранителей и реле, отвечающих за питание ЭБУ

На УАЗ 390945 питание ЭБУ осуществляется через цепь, включающую несколько ключевых элементов: предохранители F5 (15 А) и F16 (10 А), а также реле зажигания. Все они размещаются в монтажном блоке под капотом, рядом с аккумулятором.

Первым шагом необходимо отключить клемму аккумулятора. Далее извлеките указанные предохранители и визуально оцените состояние плавких вставок. При отсутствии видимых повреждений используйте мультиметр в режиме прозвонки. Сопротивление должно быть близким к нулю. Любое отклонение – признак необходимости замены.

Проверку реле начинайте с прослушивания щелчка при включении зажигания. Отсутствие звука указывает на возможную неисправность катушки или обрыв управляющей цепи. Снимите реле и подайте 12 В на управляющие контакты (обычно 85 и 86). На силовых контактах 30 и 87 должно появиться замыкание. Отсутствие контакта – реле под замену.

Особое внимание уделите контактным группам блока предохранителей. Окисление или перегрев вызывают падение напряжения, что приводит к нестабильной работе ЭБУ. При обнаружении признаков нагара – зачистите контакты и при необходимости замените колодку.

После проверки и восстановления всех элементов повторно замерьте напряжение на колодке питания ЭБУ (контакт 18 разъема). Оно должно быть не ниже 12 В при включенном зажигании.

Перед началом измерений отключите зажигание и отсоедините разъём от ЭБУ. Используйте мультиметр с пределом измерения до 20 В постоянного тока. Подключите чёрный щуп к «массе» кузова, а красный – к соответствующим контактам разъёма жгута проводки.

На УАЗ 390945 с установленным ЭБУ типа МИКАС или аналогичным, питание подаётся по следующим цепям:

Все измерения проводите при минимальной нагрузке, отключив форсунки и датчики, чтобы исключить влияние внешних цепей. После подтверждения наличия питания можно переходить к проверке управляющих и сигнальных линий.

Диагностика массы и состояния контактов разъёмов ЭБУ

Для проверки массы ЭБУ на УАЗ 390945 необходимо измерить сопротивление между корпусом блока управления и «массой» аккумулятора. Прикладываем щупы мультиметра к металлическому корпусу ЭБУ и к минусовой клемме батареи. Значение не должно превышать 0,1 Ом. Превышение указывает на плохой контакт массы или коррозию в местах подключения.

Проверьте болтовое соединение провода массы на кузове и двигателе. Контакт должен быть плотным, поверхность – зачищенной от краски и ржавчины. При необходимости зачистите место крепления и обработайте токопроводящей смазкой.

Перед диагностикой разъёмов отключите аккумулятор. Разъём ЭБУ осматривается на предмет следов окисления, деформаций, трещин на пластике, а также повреждённых или утопленных пинов. При наличии налёта используйте очиститель контактов, избегая применения абразивных средств.

Контакты разъёма должны быть плотно обжаты и без люфта. Проверка проводится путём лёгкого подвижного воздействия на каждый пин – шатание недопустимо. Пины с нарушенной геометрией требуют замены или восстановительной правки.

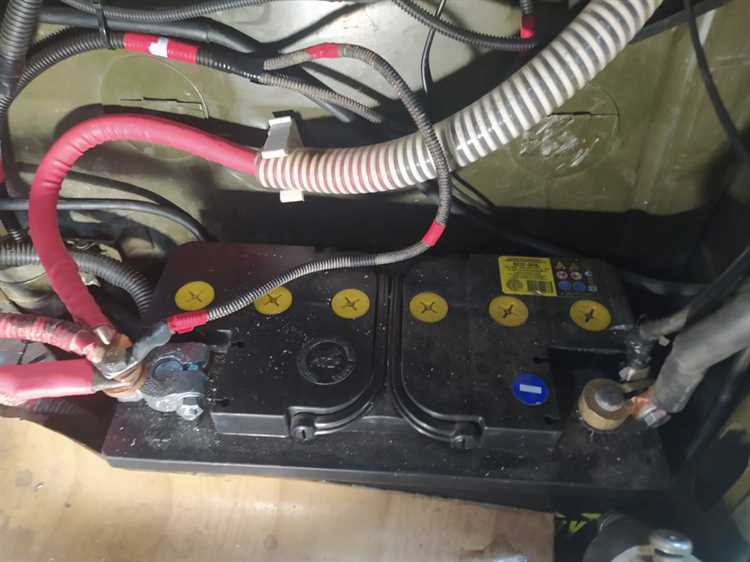

Проверка целостности проводки от АКБ до блока управления

Проводка, соединяющая аккумуляторную батарею (АКБ) с электронным блоком управления (ЭБУ), играет ключевую роль в обеспечении стабильной работы всех систем автомобиля. Повреждения или неисправности в этой цепи могут привести к сбоям в функционировании двигателя и других важных узлов. Чтобы провести проверку проводки, следует обратить внимание на несколько критических аспектов.

Основные шаги проверки:

1. Осмотр проводки на наличие механических повреждений: внимательно осмотрите все участки проводки, от АКБ до ЭБУ, на предмет видимых повреждений, порезов или изломов. Особенно важно проверять места, где проводка может подвергаться механическому воздействию (например, возле креплений и элементов подвески).
2. Проверка изоляции проводов: изоляция проводки должна быть целой и не иметь трещин. Если изоляция повреждена, это может привести к короткому замыканию. Используйте мультиметр для проверки сопротивления изоляции между проводами и землёй.
3. Тестирование на отсутствие коррозии в разъёмах: осмотрите все соединения проводки на наличие коррозии или окисления, особенно в местах подключения к АКБ и ЭБУ. Окисление может привести к плохому контакту и нестабильной работе ЭБУ.
4. Проверка напряжения на проводах: с помощью мультиметра измерьте напряжение на проводах между АКБ и ЭБУ. Напряжение должно соответствовать номинальному значению (обычно 12-14 В на холостых оборотах двигателя). Если показания сильно отклоняются, возможно, проводка имеет повреждения или плохие соединения.

Дополнительные рекомендации:

• Для проверки целостности проводки используйте тестеры с функцией прозвонки, чтобы исключить обрывы или плохие соединения на длинных участках проводки.
• При осмотре обратите внимание на места возможного воздействия влаги или агрессивных химикатов (например, на участках, где проводка может контактировать с влагой или кислотными парами).
• Если проводка имеет защитную оболочку, убедитесь, что она не повреждена и не содержит следов износа или перегрева.

После выполнения всех проверок и обнаружения дефектов, повреждённые участки проводки необходимо немедленно заменить, чтобы избежать дальнейших поломок и нестабильной работы ЭБУ.

Анализ типичных неисправностей питания ЭБУ на УАЗ 390945

При диагностике проблем с ЭБУ на УАЗ 390945 особое внимание следует уделить проверке цепи питания, так как неисправности в ней могут привести к сбоям в работе двигателя и другим критическим ошибкам. Основные типы неисправностей питания ЭБУ включают нарушение контактов, перегорание предохранителей, а также выход из строя источников питания.

Нарушение контактов в соединениях проводки, особенно в области разъёмов ЭБУ и блока предохранителей, может привести к пропаданию питания. Это часто происходит из-за коррозии, повреждений проводки или недостаточной герметичности разъёмов. Проверку следует начать с визуального осмотра всех разъёмов и контактов на наличие окислений или загрязнений, которые могут препятствовать нормальной проводимости тока. Очистка контактов с помощью специального средства для электроники поможет устранить проблему.

Перегорание предохранителей – ещё одна распространённая неисправность. ЭБУ на УАЗ 390945 защищён от коротких замыканий и перегрузок несколькими предохранителями. Если один из них выходит из строя, ЭБУ может не получать необходимое питание. Важно регулярно проверять целостность предохранителей, а также заменять их на аналоги с подходящими характеристиками по току и напряжению.

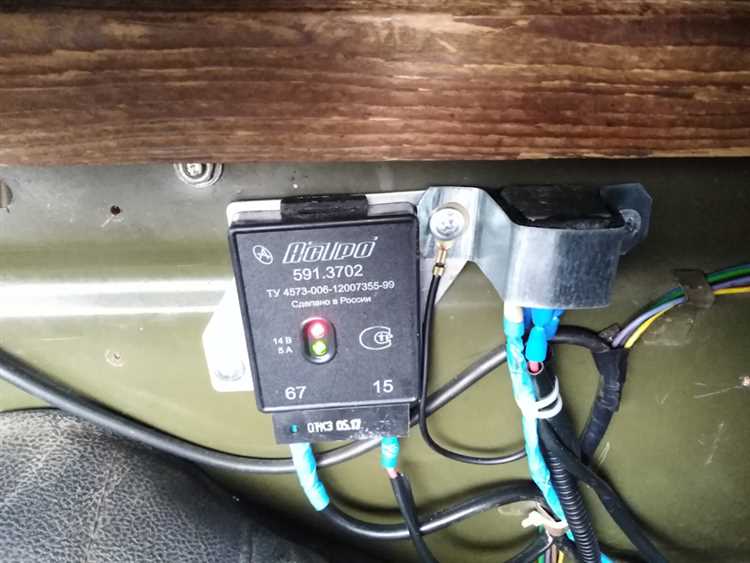

Неисправности источников питания включают как проблемы с генератором, так и с аккумулятором. Пониженное или нестабильное напряжение на ЭБУ приводит к его некорректной работе. Проверка напряжения на входах ЭБУ с помощью мультиметра поможет выявить отклонения от нормы. Также стоит обратить внимание на состояние и напряжение аккумулятора, так как его слабый заряд может повлиять на стабильность питания ЭБУ.

Короткие замыкания в проводке – ещё одна возможная причина перебоев с питанием. Протекание тока через повреждённые участки проводки может не только нарушить нормальную работу ЭБУ, но и привести к его выходу из строя. Важно следить за состоянием проводки, особенно в местах, подверженных механическому воздействию или воздействию влаги.

Рекомендации по устранению неисправностей: первым шагом всегда должна быть диагностика с использованием мультиметра для проверки напряжения на входах ЭБУ. После этого следует провести осмотр проводки, разъёмов и предохранителей. В случае выявления повреждений необходимо заменить повреждённые компоненты или восстановить целостность проводки. Рекомендуется использовать только качественные заменители предохранителей и регулярно обслуживать систему питания автомобиля.

Вопрос-ответ:

Как проверить цепь питания ЭБУ на УАЗ 390945?

Для проверки цепи питания ЭБУ на УАЗ 390945 необходимо использовать мультиметр. Сначала нужно убедиться, что все разъемы на ЭБУ плотно соединены и не имеют повреждений. Затем измерьте напряжение на выводах питания ЭБУ. Если напряжение в пределах нормы (обычно 12-14 вольт при работающем двигателе), то цепь питания исправна. В противном случае необходимо искать повреждения в проводке или заменить блок предохранителей, если это требуется.

Что делать, если на УАЗ 390945 не подается питание на ЭБУ?

Если на УАЗ 390945 не подается питание на ЭБУ, первым делом следует проверить предохранители, отвечающие за питание ЭБУ. Если они целы, нужно осмотреть проводку, ведущую к блоку, на наличие повреждений или окисления. Также стоит проверить реле, которое управляет подачей питания. В случае, если все компоненты целы, но питание все равно отсутствует, может быть проблема с самим ЭБУ или его разъемами.

Какие симптомы могут указывать на неисправность цепи питания ЭБУ на УАЗ 390945?

Неисправность цепи питания ЭБУ на УАЗ 390945 может проявляться в нескольких симптомах. Наиболее явные — это невозможность запуска двигателя или его нестабильная работа. Также возможны ошибки в работе систем управления двигателем, например, неправильная подача топлива или неправильное зажигание. В некоторых случаях могут загораться лампы предупреждения на панели приборов. Если заметили такие проблемы, стоит начать проверку цепи питания ЭБУ.

Какое напряжение должно быть на цепи питания ЭБУ УАЗ 390945?

Напряжение на цепи питания ЭБУ УАЗ 390945 должно быть в пределах 12-14 вольт при выключенном двигателе и около 14 вольт при работающем двигателе. Если напряжение ниже или выше этих значений, это может свидетельствовать о неисправности в цепи питания или нарушении работы генератора, что требует дополнительной диагностики и ремонта.
