В большинстве современных моделей BMW используется электронный датчик износа тормозных колодок, встроенный в тормозную систему передней и задней осей. Конструкция включает термостойкий пластиковый корпус, в котором размещён проводник с заданной точкой разрыва. Датчик встраивается в колодку таким образом, чтобы при достижении определённой толщины фрикционного слоя провод был механически разрушен.
Важно учитывать, что датчик подлежит обязательной замене при каждой замене колодок – он одноразовый. Его повторное использование недопустимо, даже если корпус не повреждён визуально. Попытка сэкономить на этом элементе может привести к некорректной работе системы контроля и преждевременной активации сигнала на панели.
Оригинальные датчики BMW имеют точную посадку, устойчивы к воздействию температуры и влаги, а также корректно распознаются системой. Аналоги могут отличаться по длине провода, материалу и конструкции разъёма, что часто вызывает ошибки при установке. При выборе рекомендуется использовать OEM-номера, указанные в каталоге производителя для конкретной модели и года выпуска автомобиля.
Как устроен датчик износа в тормозной системе BMW
Датчик износа тормозных колодок BMW представляет собой провод с термопластиковой оболочкой и встроенным проводящим элементом, проложенным вблизи рабочей поверхности колодки. Он включается в цепь блока управления ABS или DSC.
Ресурс стандартного датчика BMW рассчитан на один цикл износа, после чего он требует замены вместе с колодками. Устанавливается датчик, как правило, только на одно колесо передней и задней оси. Расположение может варьироваться в зависимости от модели: чаще всего – переднее левое и заднее правое колесо.
Оригинальные сенсоры оснащаются термостойкими контактами и плотной изоляцией, выдерживающей загрязнение, влагу и температурные колебания. Нарушение герметичности корпуса может привести к ложным срабатываниям или отсутствию сигнала при полном износе.

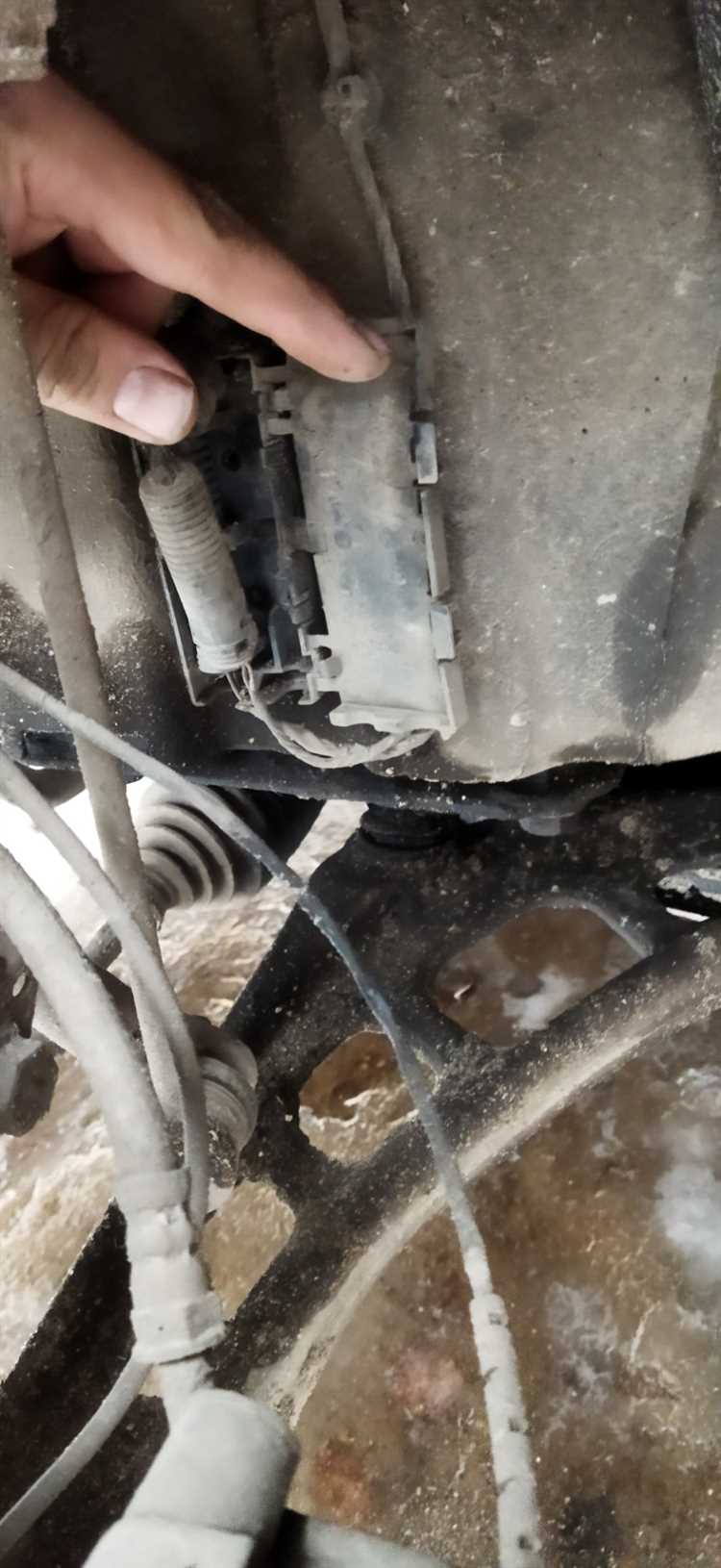

При замене колодок необходимо убедиться в целостности проводки, отсутствии коррозии на контактах и корректной установке датчика в паз тормозной колодки. Повторное использование изношенного сенсора недопустимо.
Что происходит с проводником при критическом износе колодки
Контактный проводник встроен в пластиковый корпус датчика и расположен на определённой глубине относительно фрикционного материала колодки. При достижении минимального допустимого слоя накладки тормозной диск начинает стачивать не только колодку, но и пластиковый корпус датчика, обнажая проводник.
Провод выполнен в виде тонкой металлической петли. При его механическом разрушении токопроводящая цепь обрывается. Бортовой блок фиксирует изменение сопротивления в цепи и передаёт сигнал на панель приборов. На дисплее появляется сообщение о необходимости замены тормозных колодок.
Если датчик используется повторно после критического износа, провод оказывается повреждённым. Даже при наличии остаточной толщины колодки такой датчик не сможет корректно передавать информацию. При установке новых колодок его следует заменить.
Рекомендация: при визуальном осмотре обращайте внимание на целостность проводника и отсутствие следов термического воздействия. Повреждённый датчик может вызвать ложные предупреждения или игнорировать реальный износ.
Как блок управления интерпретирует сигнал от датчика
В большинстве моделей BMW используется датчик износа с терморезистивным элементом, соединённым с управляющим блоком по двум проводам. При износе колодки до заданного уровня абразив разрушает изолятор и контактную дорожку. Сопротивление цепи падает до нуля или близкого к нулю значения, что интерпретируется как обрыв или короткое замыкание – в зависимости от логики системы.
Блок управления анализирует электрические характеристики цепи: сопротивление, наличие напряжения и целостность сигнала. При снижении сопротивления до порогового значения (обычно менее 100 Ом) система фиксирует износ. В некоторых версиях используется метод диагностики по постоянному току, в других – импульсный опрос с фильтрацией ложных срабатываний.
После регистрации изменения сигнала блок управления записывает код события в память и подаёт сигнал на панель приборов. На дисплее появляется предупреждение, синхронизированное с пробегом и временем эксплуатации. В современных системах блок также оценивает остаточный ресурс по алгоритму, который учитывает скорость износа и условия эксплуатации. Это позволяет прогнозировать замену с точностью до нескольких сотен километров.
При установке новых колодок необходимо выполнить сброс адаптаций через диагностический интерфейс. Без сброса блок будет интерпретировать новый сигнал как ошибочный или проигнорирует его, что приведёт к некорректной индикации.

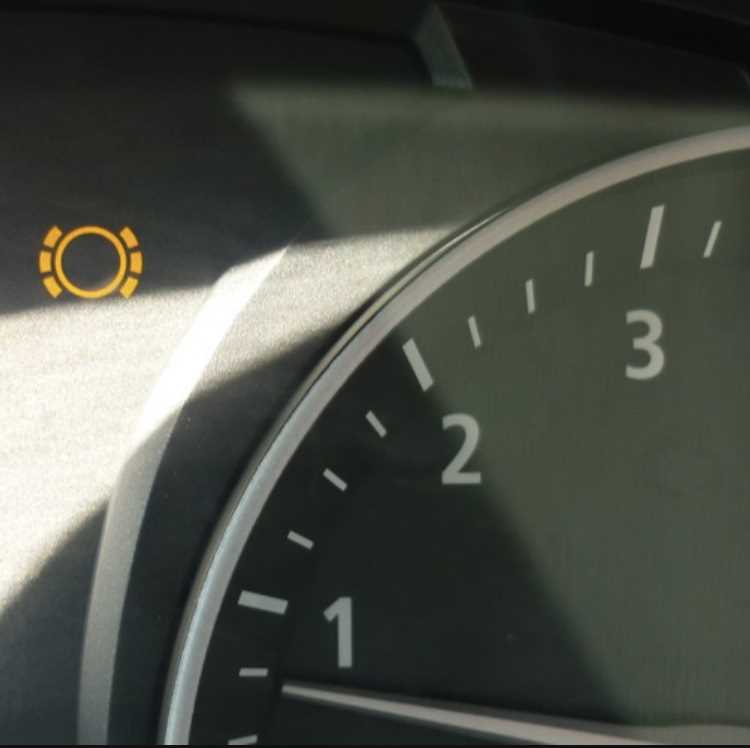

Когда загорается предупреждение о замене колодок на приборной панели
Предупреждение о необходимости замены тормозных колодок на панели BMW загорается при достижении критического уровня износа, зафиксированного датчиком. Сигнал сопровождается жёлтым или красным значком, в зависимости от степени износа и модели автомобиля.
- На большинстве моделей BMW датчик срабатывает, когда толщина фрикционного материала приближается к 3 мм.

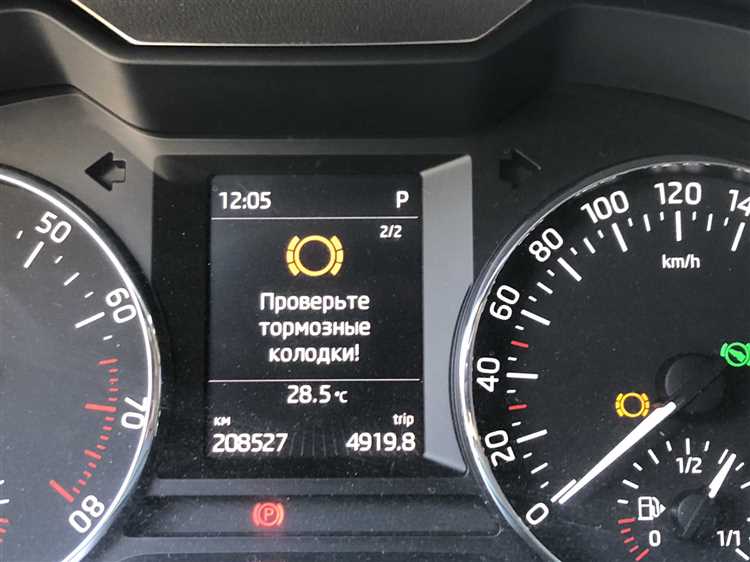

- На приборной панели появляется пиктограмма с изображением тормозного диска или сообщение «Brake Pads Wear» (или аналог на русском, в зависимости от локализации).
- Система может дополнительно указать, для какой оси требуется обслуживание – передняя или задняя.
Важно понимать, что сам датчик износа – одноразовый. При его срабатывании требуется не только замена колодок, но и самого датчика.
Если игнорировать предупреждение, через короткое время индикатор сменит цвет на красный, а в некоторых моделях произойдёт ограничение функционала – отключение системы старт-стоп, активация аварийного режима и фиксация ошибки в памяти блока управления.
После замены компонентов система не сбрасывается автоматически. Необходимо выполнить сброс через меню сервисного обслуживания в бортовом компьютере или с помощью диагностического сканера.
- Включить зажигание без запуска двигателя.
- Удерживать кнопку сброса одометра до появления меню сервиса.
- Выбрать пункт «Brake Pads» и подтвердить сброс.
Если после замены предупреждение остаётся активным, возможны следующие причины:
- Новый датчик установлен неправильно или повреждён при установке.
- Использованы неоригинальные детали с нарушенной контактной группой.
- Не был выполнен сброс через сервисное меню или сброс прошёл с ошибкой.
В чем разница между пассивными и активными датчиками износа BMW

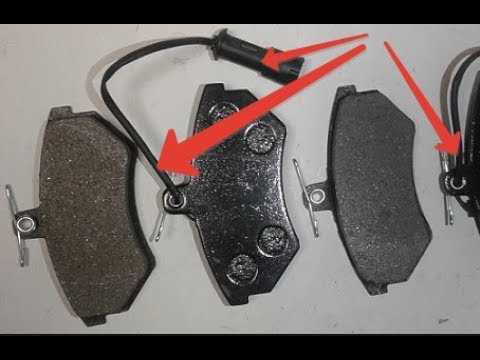

Пассивные датчики износа применяются в большинстве моделей BMW до середины 2010-х годов. Они представляют собой одноразовый элемент, встроенный в тормозную колодку или крепящийся к ней. Принцип работы основан на размыкании электрической цепи при достижении минимально допустимой толщины фрикционного материала. Когда изоляционный слой датчика срабатывает, на приборной панели загорается соответствующий индикатор. После замены колодок требуется установка нового датчика, так как восстановлению он не подлежит.
Активные датчики используются в более новых моделях, начиная примерно с G-серии. В отличие от пассивных, они не просто фиксируют момент срабатывания, а позволяют системе точно рассчитывать остаточный ресурс колодок. В датчике установлен терморезистор, измеряющий температуру и динамику износа. Эти данные передаются в блок управления, где на основе алгоритма рассчитывается прогнозируемый пробег до критического износа. Такой подход позволяет получать предупреждение заранее, а не только в момент предельного износа.
При диагностике активных датчиков необходимо учитывать калибровку после замены – в некоторых моделях сброс адаптаций выполняется через сервисное меню iDrive или с помощью диагностического оборудования. Игнорирование этой процедуры приводит к некорректным расчетам оставшегося ресурса.
Если замена колодок производится без использования оригинальных датчиков, активная система может некорректно интерпретировать данные, особенно в случае повышенной или пониженной теплопроводности неоригинальных компонентов. Рекомендуется использовать датчики, соответствующие OEM-спецификации.
Почему датчик обрезается при замене колодок и что это дает
При замене тормозных колодок на автомобилях BMW часто встречается необходимость обрезки датчика износа. Это связано с конструктивными особенностями системы, где датчик устанавливается непосредственно на колодке и соединяется с проводкой автомобиля. Когда колодки изнашиваются, датчик замыкает цепь, сигнализируя о необходимости замены. Однако при установке новых колодок датчик может быть поврежден или перестать работать, если он не был заменен.
Основная причина обрезки датчика – это необходимость предотвращения ложных сигналов системы. Когда старые колодки снимаются, датчик обычно повреждается или изнашивается вместе с ними. Если датчик не обрезать, он может замыкать цепь и отправлять ошибочные данные на бортовой компьютер, что приведет к ошибке системы или постоянному сигналу о замене колодок, несмотря на то, что новые колодки уже установлены.
Что это дает? Обрезка датчика позволяет избежать возникновения ложных предупреждений и ошибок на приборной панели, связанных с износом колодок. Это облегчает процесс ремонта и настройки системы, исключая ненужные вмешательства и замену исправных деталей. Также, если датчик остается на месте, а новые колодки не оснащены датчиком, это может нарушить правильную работу системы мониторинга тормозов, что также приведет к ошибочным срабатываниям.
Рекомендации: При замене колодок на автомобилях BMW важно правильно обращаться с датчиком износа. Если колодки не оснащены датчиком, его обрезка и отсутствие нового компонента могут привести к сбоям в системе. Некоторые автомобили требуют установки нового датчика, чтобы поддерживать корректную работу системы. Поэтому всегда важно проверять, соответствует ли установленная система новым условиям эксплуатации.
Что влияет на точность срабатывания датчика в реальных условиях
Точность срабатывания датчика износа тормозных колодок BMW зависит от нескольких факторов, которые напрямую влияют на его работу в реальных условиях эксплуатации автомобиля.
Температурные колебания оказывают значительное влияние на работу датчика. При сильных перепадах температуры материалы, из которых изготовлены датчик и его компоненты, могут изменять свои свойства. Это может привести к неточным показаниям или неправильной активации датчика. Особенно это важно при эксплуатации автомобиля в регионах с резкими сезонными изменениями температур.
Проблемы с монтажом также могут повлиять на корректную работу датчика. Неправильная установка или повреждение кабелей датчика в процессе монтажа часто приводит к ухудшению его функционирования. Например, если проводка нарушена, сигнал может быть искажен или не передаваться вообще.
Стиль вождения и частота торможений играют немаловажную роль в точности показаний датчика. Частые экстренные торможения или интенсивное использование тормозной системы могут привести к ускоренному износу колодок, что изменяет условия срабатывания датчика. В таких случаях датчик может сигнализировать об износе раньше, чем это будет объективно необходимо.
Качество тормозных колодок также имеет значение. Если колодки не соответствуют стандартам, их износ может происходить нерегулярно, что повлияет на работу датчика. Использование колодок низкого качества может вызвать проблемы с точностью срабатывания датчика из-за нестабильного трения между колодками и тормозным диском.
Влажность и загрязнение тормозной системы также могут стать причиной неправильной работы датчика. Попадание грязи, пыли, воды или других загрязняющих веществ в механизм датчика или на контактные площадки может привести к снижению его чувствительности и точности срабатывания.
Для минимизации рисков и обеспечения надежной работы датчика износа тормозных колодок важно регулярно проверять его состояние, правильно устанавливать компоненты и использовать качественные расходные материалы.
Вопрос-ответ:
Как работает датчик износа тормозных колодок в BMW?
Датчик износа тормозных колодок в автомобилях BMW состоит из проводящего материала, который разрывается, когда колодки изнашиваются до критической толщины. Когда это происходит, сигнал от датчика передается на бортовой компьютер автомобиля, который уведомляет водителя о необходимости замены тормозных колодок. Система срабатывает за счет того, что разрыв проводника вызывает короткое замыкание, что приводит к появлению предупреждающего сигнала на приборной панели.
Какие проблемы могут возникнуть, если не заменить тормозные колодки вовремя в BMW?
Если тормозные колодки не заменить вовремя, износ продолжится, что может привести к повреждению тормозных дисков. Это ухудшит эффективность торможения, что в свою очередь увеличит тормозной путь и повысит риск аварийных ситуаций. В худших случаях это может привести к выходу из строя тормозной системы и значительным затратам на ремонт.
Как часто нужно проверять датчик износа тормозных колодок BMW?
Рекомендуется проверять датчик износа тормозных колодок в процессе регулярного технического обслуживания автомобиля, обычно каждые 15-20 тысяч километров пробега. Однако датчик также может дать сигнал на приборной панели раньше, если колодки износятся быстрее. Важно следить за состоянием тормозной системы, чтобы избежать неожиданного выхода из строя.
Можно ли обмануть датчик износа тормозных колодок BMW?
Хотя существует возможность временно обмануть датчик, например, замкнув контакты датчика или установив новый датчик без замены колодок, это крайне не рекомендуется. Такие действия могут привести к игнорированию реального износа тормозных колодок, что создает опасность для безопасности на дороге. Рекомендуется всегда следовать инструкциям производителя и менять колодки вовремя.
Как правильно установить датчик износа тормозных колодок на BMW?
Установка датчика износа тормозных колодок требует аккуратности. Обычно датчик устанавливается на одной из колодок, где провод соединяется с бортовым компьютером автомобиля. Важно следить за правильностью подключения, чтобы избежать неправильных сигналов. Лучше всего доверить установку профессионалам, так как неправильная установка может привести к ошибочным уведомлениям или полному выходу из строя датчика.
