Заводская панель приборов Chevrolet Orlando, поставляемая для европейского и американского рынков, часто не поддерживает отображение информации на русском языке. Это может создавать трудности при считывании сообщений бортового компьютера, особенно в части предупреждений и настроек. Русификация панели решает эту проблему, обеспечивая полноценное отображение текста на русском без необходимости в дополнительных переводах или справках.
В моделях Orlando 2011–2015 годов используется цифровой дисплей, интегрированный в щиток приборов. Его прошивка может быть изменена через диагностический разъём OBD-II с помощью специализированного оборудования, например Tech 2 или GDS2. Кроме того, потребуется программное обеспечение типа TIS2Web или доступ к серверу GM Global.
Перед прошивкой необходимо уточнить текущую версию ПО панели и наличие поддержки кириллицы. Некоторые модификации щитков (особенно из США) не имеют встроенных шрифтов для отображения русских символов, и в этом случае требуется замена EEPROM или установка прошивки от европейской версии. Такой подход требует навыков работы с программаторами, например CarProg или UPA-USB.
После русификации все стандартные функции панели сохраняются: отображение скорости, уровня топлива, температуры, а также системных сообщений и напоминаний об обслуживании. Также возможно включение скрытых функций, таких как цифровой спидометр или отображение температуры масла, если они заложены в прошивке, но были отключены производителем.
Как определить тип панели приборов на Chevrolet Orlando перед русификацией
Перед началом русификации важно точно установить тип установленной панели. В моделях Chevrolet Orlando применяются два основных варианта: с монохромным дисплеем и с полноцветным TFT-экраном. Также возможны отличия по версии прошивки и региона поставки.
- Откройте водительскую дверь и включите зажигание без запуска двигателя. Обратите внимание на стартовую анимацию дисплея. Если отображается логотип Chevrolet с графикой – это цветной TFT-экран. Если отображаются только пиктограммы и текст – экран монохромный.
- Изучите меню панели. Если меню содержит настройки языка, отображение давления в шинах и расширенные параметры – установлена расширенная версия панели, чаще всего подходящая для русификации.
- Проверьте номер панели приборов. Для этого снимите пластиковую накладку и посмотрите маркировку на задней части панели. Начинается с кода типа 1358 или 2094 – эта информация поможет подобрать нужную прошивку.
- С помощью диагностического сканера (Tech2 или MDI) подключитесь к порту OBD2 и запросите данные о модуле IPC. В отчёте будет указан точный номер прошивки и тип экрана. Это позволяет заранее исключить несовместимость прошивок.
- Если авто ввезено из Кореи, возможны нестандартные версии приборной панели, не поддерживающие прямую русификацию. В таком случае требуется замена панели на европейскую.
Учитывая различия в аппаратной части и программном обеспечении, перед прошивкой желательно сделать дамп текущей прошивки для возможности отката в случае ошибки.
Какие версии прошивки поддерживают перевод интерфейса на русский язык
Для Chevrolet Orlando русификация панели приборов возможна только при наличии определённых версий прошивки блока IPC (панель приборов) и HMI (мультимедийная система). Поддержка перевода интерфейса зависит от года выпуска автомобиля и установленного программного обеспечения.
IPC: Перевод меню панели приборов на русский язык доступен в прошивках версии 2013.5 и выше. Наиболее стабильной считается прошивка с индексом 23185045, которая обеспечивает корректное отображение кириллицы и не вызывает конфликтов с CAN-шиной. Более ранние версии (например, 22859988) не поддерживают кириллический шрифт и требуют обновления через Tech2 или SPS.
HMI (если установлена MyLink): Для мультимедийных блоков MyLink поддержка русского языка появляется с прошивок версии 24.5.23120 и выше. Русификация возможна только при наличии блока HMI Gen 1.1 или 1.2. Устройства с HMI 1.0 не поддерживают кириллицу даже после обновления.
Перед прошивкой рекомендуется считать текущие версии модулей через диагностическое оборудование и убедиться, что они не относятся к региону NAO (Северная Америка), поскольку такие версии не предусматривают поддержку альтернативных языков. Оптимальными для русификации считаются прошивки, выпущенные для региона ECE (Европа).
Если установлена прошивка, не поддерживающая кириллицу, потребуется полная перепрошивка с загрузкой региональных конфигураций. После этого становится доступна корректная локализация всех пунктов меню, включая одометр, настройки и предупреждения.
Что потребуется для самостоятельной русификации панели приборов
Для начала необходим диагностический сканер с поддержкой протокола GMLAN. Подходит, например, ELM327 с прошивкой PIC18F25K80, но надёжнее использовать адаптеры на базе чипов FTDI, такие как OP-COM или MDI. Подключение осуществляется через разъём OBD-II, расположенный под рулевой колонкой слева.
Понадобится ноутбук с установленным программным обеспечением. Чаще всего используется программа UPA-USB, CarProg или специально настроенный Tech2Win в связке с драйверами J2534. Также может потребоваться ПО DashDumpEdit или аналог для редактирования дампа панели приборов.
Для считывания и изменения прошивки потребуется программатор. В большинстве случаев применяют XPROG или аналогичный EEPROM-программатор, совместимый с микросхемами 93C66, 24C16 или 95080 – тип зависит от года выпуска и комплектации Chevrolet Orlando.
Обязателен доступ к оригинальному дампу приборной панели на русском языке. Его можно получить либо с донорской панели, либо из проверенных источников с идентичной версией прошивки. Неправильно подобранный файл может повредить модуль BCM или саму панель.
Понадобятся паяльник с тонким жалом, флюс, качественный припой и пинцет. Некоторые панели не позволяют считывание дампа без выпайки EEPROM. Работы по демонтажу и пайке нужно выполнять аккуратно, чтобы не повредить дорожки платы.
Для окончательной проверки потребуется повторное подключение панели, включение зажигания и контроль отображения всех символов и надписей. Русификация считается успешной, если вместо английских сокращений появляются русские слова: «Пробег», «Темп. двигателя», «Запас хода» и другие.
Порядок подключения к панели через OBDII и выбор оборудования
Для русификации панели приборов Chevrolet Orlando необходимо подключиться к бортовой системе через диагностический разъём OBDII, расположенный под рулевой колонкой, слева от педального узла. Доступ осуществляется без демонтажа элементов салона.
Подключение выполняется через адаптер, поддерживающий работу с протоколами GM, предпочтительно – на базе чипа ELM327 с модификацией PIC18F25K80. Однако для стабильной прошивки приборной панели рекомендуется использовать более надёжное оборудование:
- Scanmatik 2 – полноценный интерфейс с поддержкой GMLAN, работает через USB, Bluetooth или Wi-Fi. Поддерживается большинством профессиональных программ.
- OP-COM – работает по CAN-шине, подходит для старых версий программного обеспечения, но может не поддерживать новые блоки.
- VXDIAG VCX Nano GM – совместим с программой Tech2Win и GDS2, даёт доступ к параметрам, необходимым для смены языка интерфейса.
После подключения необходимо использовать программное обеспечение, совместимое с блоками BCM и IPC. Подходящие решения:
- Tech2Win – эмулятор дилерского сканера Tech2. Поддерживает управление конфигурацией панели, включая язык отображения.
- GDS2 – современная программа GM, применяется для автомобилей после 2010 года, обеспечивает работу с модулем IPC напрямую.
Перед началом работы необходимо убедиться в наличии устойчивого питания (используется зарядное устройство на 12 В с током не менее 3 А) и отключить все потребители. Работа с панелью производится строго при включенном зажигании, но с неработающим двигателем.
Прошивка панели приборов: пошаговая инструкция с типичными ошибками
Шаг 1. Подготовка оборудования

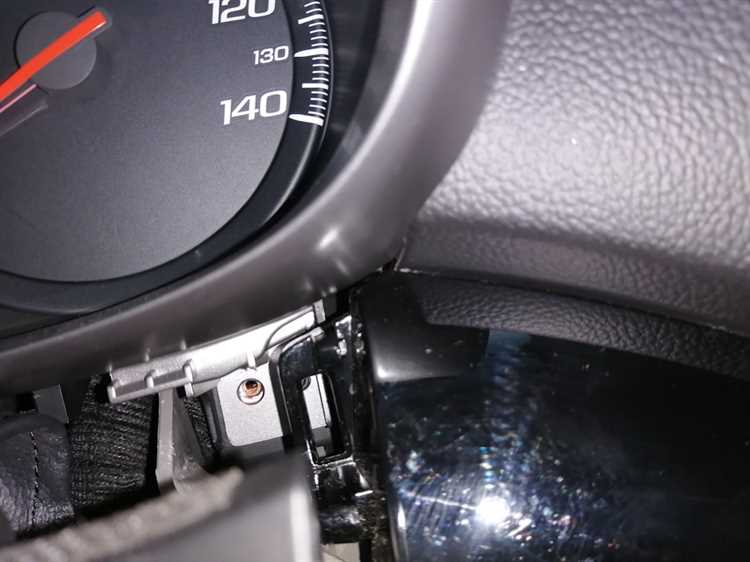

Понадобится программатор типа CarProg, UPA-USB или Xprog, а также компьютер с установленным ПО для работы с EEPROM. Разъём панели приборов располагается сзади, для доступа необходимо снять пластиковую накладку и аккуратно отсоединить шлейфы.
Шаг 2. Считывание дампа
Перед изменениями обязательно сохранить оригинальный дамп памяти. Чтение выполняется через I2C или SPI, в зависимости от версии панели. Чаще всего используется микросхема 93C66 или 24C16. Неправильное определение типа микросхемы приводит к ошибочному дампу.
Шаг 3. Изменение языка
Файл прошивки открывается в редакторе, например, Hex-редакторе или специализированной утилите. Ищется блок, отвечающий за локализацию (в Chevrolet Orlando он часто начинается с последовательности 4C 41 4E – английский). Для русификации заменяются строки, указатели и шрифты. Частая ошибка – несоответствие контрольной суммы, из-за чего панель не запускается после записи.
Шаг 4. Проверка контрольных сумм
После внесения изменений необходимо пересчитать контрольную сумму. Некоторые программаторы делают это автоматически, в других случаях – вручную, через калькуляторы CRC. Игнорирование этого шага блокирует панель полностью.
Шаг 5. Запись дампа
Прошивка заливается обратно в микросхему. Важно обеспечить стабильное питание – любые перебои при записи могут повредить микросхему. После записи проверяется работа панели на автомобиле. При успешной прошивке меню и сообщения отображаются на русском языке.
Типичные ошибки:
– Чтение не с той микросхемы (ошибочный дамп);
– Пропущена коррекция контрольной суммы;
– Повреждение дампа при редактировании в неподходящем редакторе;
– Отсутствие бэкапа оригинальной прошивки;
– Несовместимость шрифта с прошивкой – «кракозябры» на экране.
Рекомендуется проверять совместимость версии панели и прошивки. При наличии сомнений – использовать дампы, проверенные на аналогичных моделях.
Как проверить результат русификации и откатить изменения при необходимости

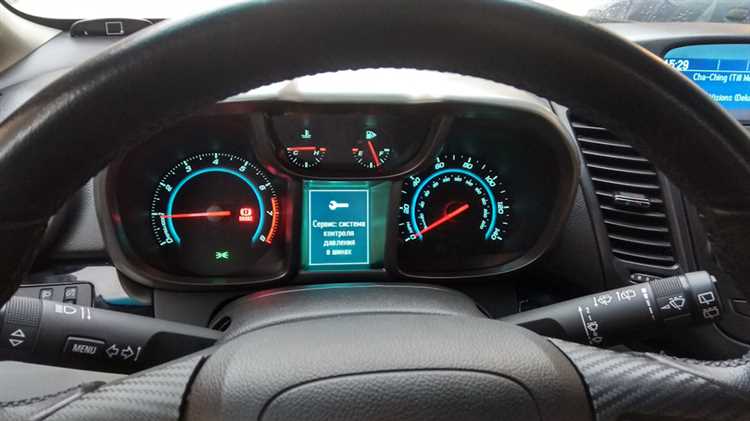

После завершения русификации панели приборов Chevrolet Orlando необходимо убедиться в корректности внедрения изменений. Включите зажигание и дождитесь полной загрузки панели. Обратите внимание на язык отображения сообщений, пунктов меню и подсказок. Все элементы интерфейса должны быть переведены без обрезанных слов, искажений и символов «???».
Проверьте основные функции: переход по меню бортового компьютера, отображение информации о расходе топлива, пробеге, температуре, уведомления о техническом обслуживании. Сравните с оригинальными значениями, если они были заранее зафиксированы. Проверьте часы, отображение даты и названий дней недели – это частые участки ошибок при частичной русификации.
Если результат некорректный или появились сбои, откат выполняется следующим образом: используйте резервную копию оригинальной прошивки панели, созданную до внесения изменений. Она должна быть в формате .bin или .hex, в зависимости от типа считывателя. Загрузите её обратно с помощью того же программного обеспечения, которым производилась русификация (например, UPA, Carprog, или Orange5).
В процессе отката отключите питание других электронных блоков, чтобы исключить ошибки CAN-шины. После восстановления перезапустите зажигание и убедитесь, что язык интерфейса вернулся к исходному и все функции работают стабильно.
Если резервная копия не была создана, возможна прошивка заводским дампом от аналогичной модели с совпадающей аппаратной версией панели, но только при полном совпадении идентификаторов.
Вопрос-ответ:
Как можно русифицировать панель приборов Chevrolet Orlando?
Русификация панели приборов в Chevrolet Orlando может быть выполнена с помощью обновления программного обеспечения, если оно поддерживает смену языка. Для этого необходимо зайти в меню настроек автомобиля, выбрать язык системы и установить русский. В некоторых моделях также может потребоваться использовать диагностический сканер для внесения изменений в программное обеспечение устройства.
Какие сложности могут возникнуть при русификации панели приборов Chevrolet Orlando?
Основные проблемы могут быть связаны с несовместимостью версии программного обеспечения с русским языком или с невозможностью обновления через стандартное меню. В некоторых случаях может понадобиться обратиться в сервисный центр, чтобы перепрошить систему или заменить блок управления. Также стоит учесть, что не все модели могут поддерживать русский язык в интерфейсе.
Что нужно учитывать при русификации панели приборов Chevrolet Orlando?
При русификации важно убедиться, что версия программного обеспечения вашего автомобиля поддерживает смену языка на русский. В некоторых случаях может потребоваться обновление прошивки, которое может быть доступно только через сервис. Также стоит быть внимательным при использовании сторонних устройств для русификации, чтобы избежать сбоя в системе или выхода из строя панели приборов.
Где можно выполнить русификацию панели приборов Chevrolet Orlando?
Русификацию панели приборов Chevrolet Orlando можно выполнить в авторизованных сервисных центрах или у специалистов, занимающихся установкой и настройкой электроники автомобилей. Также существует возможность выполнить эту процедуру самостоятельно, если у вас есть опыт работы с диагностическим оборудованием и доступ к необходимым прошивкам.
