Как работает коробка передач bmw 320i

В модели BMW 320i используется восьмиступенчатая автоматическая коробка передач ZF 8HP, работающая по гидромеханическому принципу с электронным управлением. Этот агрегат оптимизирован для совместимости с турбированным бензиновым двигателем B48 объемом 2.0 литра. Передачи переключаются с минимальными разрывами тяги благодаря технологии полного перекрытия муфт. В результате обеспечивается высокая динамика при низком расходе топлива.

Механизм работы основывается на планетарных рядах, управляемых многодисковыми сцеплениями и тормозами, активируемыми гидравлически через соленоиды. Блок управления (Mechatronic) считывает параметры с более чем 20 датчиков, включая положение дросселя, обороты двигателя и температуру трансмиссионной жидкости. На основе этих данных рассчитываются моменты переключения и давление масла в актуаторах.

Режимы работы коробки включают стандартный D, спортивный S и ручной с возможностью переключения через подрулевые лепестки или селектор. В спортивном режиме сдвиг точек переключения происходит вверх по диапазону оборотов, активируются алгоритмы адаптивного переключения на основе стиля вождения. Режим ручного управления реализован без фиксированных ограничений по оборотам, но с автоматическим защитным переключением при приближении к отсечке.

Рекомендация: замена масла в коробке ZF 8HP рекомендуется каждые 60–80 тыс. км, несмотря на заявленную производителем «безобслуживаемость». Использовать следует только оригинальные жидкости ZF Lifeguard Fluid 8. Несвоевременное обслуживание снижает ресурс гидроблока и увеличивает риск пробуксовки муфт.

Типы коробок передач, устанавливаемых на BMW 320i разных поколений

На BMW 320i устанавливались различные типы трансмиссий в зависимости от поколения и года выпуска. В модели E21 (1975–1983) использовались 4-ступенчатые и позже 5-ступенчатые механические коробки передач Getrag. Вариант с автоматом предлагался редко и представлял собой 3-ступенчатую трансмиссию ZF 3HP.

В поколении E30 (1982–1994) основной механической коробкой была 5-ступенчатая Getrag 240. Автоматические версии комплектовались 4-ступенчатыми трансмиссиями ZF 4HP22. Обе коробки отличались высокой надежностью, но автомат требовал частой замены масла для поддержания ресурса.

На E36 (1990–2000) применялись усовершенствованные 5-ступенчатые механические коробки Getrag и ZF. Автоматические версии оснащались 4-ступенчатыми, позже 5-ступенчатыми гидротрансформаторными АКПП ZF. Механика в этом поколении более предпочтительна по ресурсу и отзывчивости.

Для E46 (1998–2005) использовались 5-ступенчатые механические коробки ZF и Getrag, а также 5-ступенчатые и 6-ступенчатые автоматы ZF. В рестайлинговых версиях стали устанавливаться шестиступенчатые механические коробки, обеспечивающие более экономичную езду на высоких скоростях.

В E90 (2005–2012) базовой была 6-ступенчатая механика Getrag, а также 6-ступенчатый автомат ZF 6HP19. Коробки отличались улучшенной адаптацией под стиль вождения. Механика рекомендовалась для тех, кто ценит контроль и долговечность.

F30 (2012–2019) получила 6-ступенчатую механическую коробку и 8-ступенчатую автоматическую ZF 8HP. Автомат имел быструю и плавную смену передач, особенно в спортивных режимах. При регулярной замене масла (раз в 60–80 тыс. км) ресурс ZF 8HP превышает 250 тыс. км.

На G20 (с 2019 года) 320i комплектуется только 8-ступенчатым автоматом ZF 8HP в разных модификациях. Механика в этой модели не предлагается. Автомат демонстрирует высокую надежность и совместимость с системой старт-стоп и мягким гибридом (в новых версиях).

Выбор коробки зависит от предпочтений владельца: для активной езды подойдёт механика на старших поколениях (E36, E46), для повседневного комфорта и долговечности – автоматы ZF последних поколений.

Как реализуется переключение передач в автоматической трансмиссии ZF

В BMW 320i используется 8-ступенчатая автоматическая коробка передач ZF серии 8HP. Эта трансмиссия оснащена планетарными рядами, многодисковыми сцеплениями и гидротрансформатором с функцией блокировки. Переключение передач осуществляется электроникой, взаимодействующей с гидравлической системой и блоком управления двигателем.

• Электронный блок управления (TCU) получает данные о скорости, нагрузке на двигатель, положении педали акселератора и угле наклона кузова. На их основе формируется команда на переключение.
• Гидравлический модуль управляет подачей давления к фрикционам и тормозным лентам. Он активирует соответствующую комбинацию сцеплений для каждой передачи.
• В системе используется датчик оборотов турбины и входного вала для синхронизации переключения. Это снижает потери крутящего момента и обеспечивает быстрое срабатывание.
• В момент переключения гидротрансформатор частично блокируется, исключая пробуксовку и повышая КПД.
• При спортивном режиме или в режиме ручного выбора TCU изменяет логику срабатывания, сокращая время переключения и повышая обороты перехода на следующую передачу.

Для корректной работы трансмиссии необходима своевременная замена масла (интервал – 60–80 тыс. км), так как деградация ATF влияет на давление в гидроблоке и точность включения фрикционов.

Роль блоков управления в работе коробки передач BMW 320i

Электронный блок управления трансмиссией (EGS) в BMW 320i координирует работу всех компонентов автоматической коробки передач. Он обрабатывает данные от датчиков частоты вращения, положения дроссельной заслонки, температуры масла и скорости автомобиля. На основании этих параметров EGS определяет момент переключения передач, давление в гидравлической системе и стратегию адаптации под стиль вождения.

Модуль управления двигателем (DME) взаимодействует с EGS, обеспечивая синхронизацию крутящего момента двигателя и переключения передач. Это критично при активном разгоне или торможении двигателем, когда требуется быстрое и точное согласование между силовым агрегатом и трансмиссией.

Датчик положения селектора передач напрямую передаёт сигнал на EGS, исключая механическую связь. Это позволяет быстрее обрабатывать команды и активировать нужный режим без задержек.

Соленоиды внутри гидроблока управляются сигналами от EGS. Каждый соленоид регулирует поток жидкости к определённым каналам, обеспечивая включение нужного фрикционного пакета. При неисправности блока управления возможны рывки, пробуксовки или аварийный режим трансмиссии.

Рекомендация: при появлении ошибок по CAN-шине, нестабильных переключениях или задержках отклика следует в первую очередь проверить состояние проводки, разъёмов и актуальность прошивки EGS. Также важно проводить регулярную адаптацию блока после замены масла или ремонта коробки передач.

Особенности работы системы Steptronic и режимов вождения

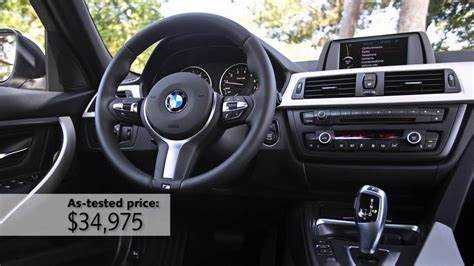

Переход в ручной режим осуществляется смещением селектора влево. Водитель получает возможность контролировать переключения, что полезно при обгонах, движении по горному серпантину или в условиях пониженного сцепления. В отличие от стандартного автомата, Steptronic позволяет удерживать передачу дольше, предотвращая ненужные переключения вверх при наборе скорости.

Режим Sport активируется аналогичным смещением селектора и дополнительным нажатием. В этом режиме блок управления трансмиссией задерживает переключения до высоких оборотов, обеспечивая максимально быстрый отклик и поддержание двигателя в зоне пиковой мощности. В условиях активного вождения это снижает время отклика при резком ускорении.

Для езды по скользким покрытиям рекомендуется избегать режима Sport – предпочтителен обычный автоматический режим, при котором алгоритмы трансмиссии минимизируют проскальзывания за счёт раннего переключения на повышенные передачи.

При интенсивной эксплуатации (движение в пробках, резкие ускорения, езда с прицепом) стоит учитывать термическую нагрузку на трансмиссию. Для увеличения ресурса рекомендуется чередовать режимы, избегая длительного пребывания в ручном режиме при высоких оборотах.

Принцип действия гидротрансформатора в трансмиссии BMW 320i

В модели BMW 320i используется гидротрансформатор в составе автоматической коробки передач с индексом ZF 8HP. Этот узел выполняет функцию передачи и преобразования крутящего момента от двигателя к трансмиссии без жёсткой механической связи.

• Гидротрансформатор состоит из трёх основных элементов: насосного колеса, турбинного колеса и статора.
• Насосное колесо соединено с коленвалом двигателя и вращает рабочую жидкость внутри корпуса.
• Жидкость под давлением воздействует на лопатки турбинного колеса, которое связано с входным валом коробки передач.
• Статор расположен между насосом и турбиной, он перенаправляет поток жидкости, увеличивая эффективность передачи момента, особенно при разгоне.

На низких оборотах гидротрансформатор работает в режиме максимального увеличения момента, обеспечивая плавный старт без пробуксовок. По достижении определённой скорости включается блокировка гидротрансформатора – многодисковая муфта создаёт жёсткую связь между двигателем и коробкой, снижая потери мощности и расход топлива.

1. При трогании с места момент возрастает до 2,2 раза за счёт гидравлического умножения.
2. Блокировка активируется начиная с 2-й передачи и выше, при нагрузке – с задержкой.
3. Система адаптивна и регулируется электронным блоком управления, учитывающим обороты, нагрузку и температуру жидкости.

Для стабильной работы гидротрансформатора рекомендуется менять трансмиссионную жидкость каждые 60–80 тыс. км. Перегрев и загрязнение масла напрямую влияют на эффективность блокировки и срок службы фрикционных элементов.

Как происходит адаптация коробки передач под стиль вождения

Коробка передач BMW 320i оснащена системой, которая анализирует стиль вождения и адаптирует свою работу для повышения комфорта и динамики. В основе адаптации лежат несколько факторов: поведение водителя, дорожные условия и режимы работы трансмиссии.

Одним из ключевых элементов является анализ поведения водителя. Электронная система управления (ECU) отслеживает частоту и интенсивность нажатия на педаль акселератора. При агрессивном вождении коробка быстрее переключает передачи, чтобы обеспечить максимальную отдачу от двигателя. В случае спокойного стиля вождения трансмиссия будет переключаться плавно, обеспечивая экономию топлива и комфорт.

Коробка передач также анализирует частоту и силу торможения. Если водитель часто использует тормоза, система переключает передачи с минимальными оборотами двигателя, чтобы снизить нагрузку на трансмиссию и улучшить плавность хода.

В BMW 320i предусмотрены несколько режимов работы коробки передач, которые могут активироваться вручную или автоматически. В режиме «Спорт» коробка переключается при более высоких оборотах, что позволяет максимально раскрыть потенциал двигателя. В режиме «Комфорт» система делает переключения плавными, что идеально подходит для городской езды и длительных поездок.

Система адаптации также учитывает дорожные условия. На скользких или неровных дорогах коробка может выбирать более низкие передачи для предотвращения пробуксовки или улучшения сцепления с дорогой.

Эта адаптация происходит в реальном времени, что позволяет водителю не замечать изменений в переключении, но ощущать улучшение динамики и комфорта в зависимости от ситуации на дороге.

Распознавание и устранение характерных неисправностей трансмиссии

При эксплуатации трансмиссии BMW 320i владельцы могут столкнуться с несколькими распространёнными неисправностями, которые требуют внимания. Определение их на ранней стадии помогает избежать серьёзных поломок и высоких затрат на ремонт.

Одной из наиболее частых проблем является неисправность сцепления. Симптомы включают трудности при переключении передач или появление посторонних звуков при выжиме сцепления. Основной причиной является износ диска сцепления или повреждение выжимного подшипника. Для устранения проблемы потребуется замена сцепления, а также проверка выжимного подшипника и корзины сцепления на наличие дефектов.

Другой распространённой неисправностью является повреждение синхронизаторов, что приводит к трудности включения передач, особенно на холодном двигателе. Проблема возникает из-за износа самих синхронизаторов или утратой их смазки. Для решения этого вопроса необходимо провести диагностику трансмиссии и, при необходимости, заменить изношенные компоненты.

Проблемы с трансмиссией также могут проявляться через вибрации или «прыжки» на передачи. Это чаще всего указывает на неисправности в подвеске карданного вала или повреждения шестерён в трансмиссии. В таком случае следует провести тщательную проверку карданного вала, валов и шестерён. Замена повреждённых элементов решит проблему с вибрациями и обеспечит нормальную работу трансмиссии.

Не менее важной проблемой является утечка трансмиссионного масла, что может вызвать перегрев системы и серьёзное повреждение. Утечка масла часто возникает из-за износа прокладок или повреждения уплотнителей. Для устранения проблемы потребуется заменить повреждённые элементы и пополнить уровень масла до нормы.

В случае появления ошибок или сигнала «Check Engine» на приборной панели необходимо провести диагностику с использованием специализированного оборудования для считывания ошибок с блока управления трансмиссией. Это поможет точно определить неисправность, будь то проблема с датчиками или электрическими компонентами трансмиссии.

Плановое техническое обслуживание и регулярная замена масла в трансмиссии помогут предотвратить многие из этих неисправностей и продлить срок службы трансмиссии BMW 320i.

Вопрос-ответ:

Как работает коробка передач на BMW 320i?

Коробка передач в BMW 320i работает по принципу переключения передач для изменения передаточного числа между двигателем и колесами. В зависимости от выбранной передачи, передается различное количество мощности от двигателя к колесам, что позволяет регулировать скорость и крутящий момент автомобиля. В современных моделях BMW используется как механическая, так и автоматическая трансмиссия, каждая из которых имеет свои особенности работы. Автоматическая коробка передач включает в себя систему гидротрансформатора, которая плавно изменяет передаточные числа без участия водителя, в то время как механическая коробка требует ручного переключения.

Как автоматическая коробка передач влияет на динамику BMW 320i?

Автоматическая коробка передач в BMW 320i значительно улучшает динамику автомобиля, так как она быстро и плавно меняет передачи без задержек. Это помогает поддерживать оптимальные обороты двигателя для ускорения, что в свою очередь способствует лучшей производительности и комфортному вождению. В некоторых моделях BMW 320i используется коробка с двойным сцеплением, которая ещё быстрее реагирует на изменения скорости, улучшая отклик автомобиля на нажатие акселератора. Это дает водителю ощущение более живой и маневренной езды.

Почему коробка передач BMW 320i считается одной из лучших в классе?

Коробка передач BMW 320i заслуженно считается одной из лучших в классе благодаря высокому качеству сборки и инновационным технологиям, применяемым в трансмиссиях. В частности, модели с автоматической коробкой передач используют систему с точным контролем переключений, что обеспечивает плавность хода и снижение потерь мощности. Кроме того, коробка передач BMW адаптируется под стиль вождения водителя, что улучшает общий опыт управления автомобилем. Включение функции адаптивного управления также позволяет трансмиссии менять свои настройки в зависимости от условий на дороге и манеры вождения.

Как правильно ухаживать за коробкой передач BMW 320i?

Для долгосрочной эксплуатации коробки передач BMW 320i важно регулярно проводить техническое обслуживание. В первую очередь, следует менять трансмиссионное масло в соответствии с рекомендациями производителя, так как оно теряет свои смазочные свойства со временем. Также важно следить за состоянием сцепления (в случае с механической коробкой) и избегать перегрева трансмиссии. Для автомобилей с автоматической коробкой рекомендуется время от времени проверять уровень и состояние трансмиссионной жидкости. В случае возникновения необычных шумов или проблем с переключением передач, стоит как можно скорее обратиться к специалисту для диагностики и устранения неисправностей.

В чем разница между механической и автоматической коробкой передач на BMW 320i?

Механическая и автоматическая коробки передач на BMW 320i имеют ключевые отличия в способе управления. В механической коробке водитель самостоятельно управляет переключением передач, что требует навыков и внимания, но дает полный контроль над процессом. Автоматическая коробка передач, в свою очередь, автоматически выбирает нужную передачу в зависимости от скорости и нагрузки, делая процесс вождения более комфортным, особенно в городе. Автоматическая трансмиссия может быть оснащена различными режимами, например, спортивным, для улучшения отклика и ускорения, в то время как механическая коробка более ориентирована на контроль и вовлеченность водителя в процесс вождения.

Как работает коробка передач в BMW 320i?

Коробка передач в BMW 320i обеспечивает передачу мощности от двигателя к колесам. В зависимости от типа трансмиссии (механическая или автоматическая), она изменяет крутящий момент, передаваемый на колеса, позволяя автомобилю двигаться на разных скоростях. В механической коробке водитель сам выбирает передачу с помощью рычага, а в автоматической система сама регулирует передачу в зависимости от скорости и оборотов двигателя.
