Пневмоподвеска в автомобилях BMW 7 серии представляет собой сложную систему, обеспечивающую адаптацию дорожного просвета и уровня кузова в зависимости от дорожных условий и загрузки. В отличие от традиционных стоек с пружинами, здесь используются воздушные баллоны, подключённые к компрессору, блоку управления и системе датчиков. Это позволяет добиться высокой плавности хода без ущерба для управляемости.

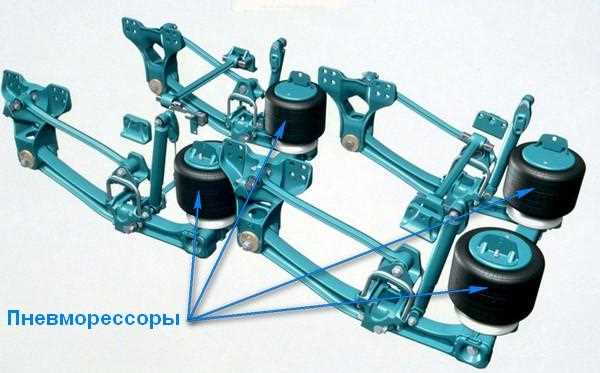

Основу конструкции составляют пневморессоры, выполненные из армированной резины, и электромеханический компрессор, создающий необходимое давление. Давление в баллонах регулируется автоматически, в реальном времени, с учётом показаний датчиков положения кузова. При увеличении нагрузки – например, при посадке пассажиров на задний ряд – система повышает давление, выравнивая кузов по горизонтали.

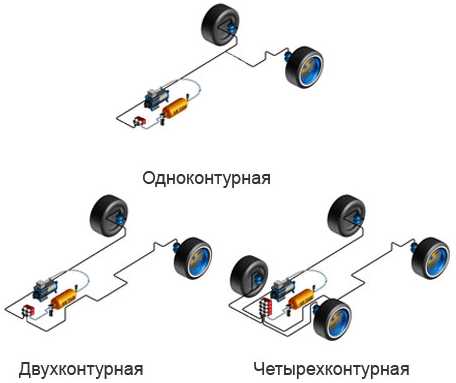

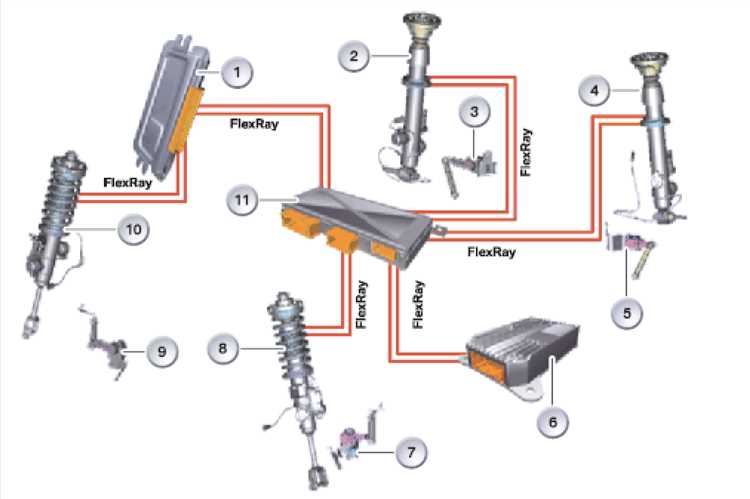

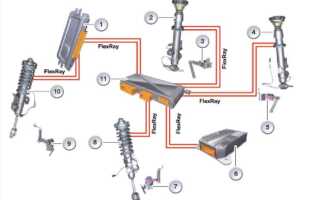

Типовая конфигурация включает: пневмобаллоны на задней оси (для версий с частичной системой) или на всех четырёх колёсах (в полнопневматических модификациях), блок клапанов, ресивер, датчики уровня и блок управления EHC. Все компоненты объединены CAN-шиной и работают синхронно с другими системами шасси, включая Dynamic Drive и Adaptive Drive.
Рекомендовано проводить диагностику системы каждые 20 000 км: проверка герметичности баллонов, работоспособности компрессора и актуальности прошивки блока управления. При падении задней части автомобиля после ночной стоянки – первым делом проверяется обратный клапан и соединения магистрали. Несвоевременное устранение проблем может привести к износу компрессора и дорогостоящему ремонту.
Как компрессор создает и регулирует давление в системе
Компрессор пневмоподвески BMW 7 серии выполняет две ключевые функции: генерацию сжатого воздуха и контроль уровня давления в магистралях. В основе его работы – электродвигатель, связанный с поршневой группой, обеспечивающей подачу воздуха в ресивер. Производительность компрессора составляет около 180 л/мин, что позволяет быстро адаптировать подвеску к дорожным условиям.
При запуске системы блок управления (ECU) анализирует показания датчиков уровня кузова. Если требуется корректировка, он активирует компрессор. Воздух поступает через фильтр, очищается и сжимается до давления 10-12 бар, после чего подаётся в ресивер. Сжатый воздух распределяется к пневмостойкам через электромагнитные клапаны, регулирующие поток по команде блока управления.
Для исключения перегрева используется температурный датчик. При достижении критической температуры (обычно 120 °C) система отключает компрессор, включая режим охлаждения. Давление контролируется датчиком в ресивере; если оно опускается ниже 6 бар, компрессор автоматически запускается для компенсации потерь.
В случае длительной работы или утечек воздуха необходимо проверить герметичность трубок и состояние клапанного блока. Регламентное обслуживание включает замену осушителя каждые 60 тыс. км и очистку впускного фильтра. При снижении эффективности компрессора рекомендуется проверить поршневую группу на износ и целостность уплотнений.
Роль блоков клапанов в управлении контуром пневмоподвески
Блоки клапанов в пневмоподвеске BMW 7 серии играют ключевую роль в распределении воздушного потока между элементами системы. Они представляют собой электромеханические устройства с набором соленоидных клапанов, управляющих подачей и сбросом воздуха в пневмостойки каждого колеса.
Каждый клапан в блоке работает под управлением электронного блока управления EHC (Electronic Height Control), получающего данные от датчиков положения кузова. При изменении дорожных условий или загруженности автомобиля блок клапанов активирует нужные каналы, обеспечивая подъем или опускание подвески с точностью до миллиметра.
В модели G11/G12 используется модуль с шестью клапанами: по одному на каждую пневмостойку и два – на ресивер и атмосферный сброс. Это позволяет системе не только выравнивать уровень по осям, но и осуществлять независимую регулировку давления в каждом контуре для компенсации боковой загрузки.
При диагностике неисправностей особое внимание следует уделять герметичности соединений блока и задержкам в срабатывании клапанов. Часто ошибки пониженного давления или перекоса кузова связаны с загрязнением или износом седел клапанов, что приводит к утечкам и нестабильной работе системы.
Рекомендуется проверять работу блока клапанов каждые 60 000 км или при появлении признаков неравномерного подъема кузова. Использование оригинальных уплотнителей и соблюдение моментов затяжки при замене обеспечивают корректную работу системы без перекачки и потерь давления.
Как датчики уровня кузова определяют нужную высоту
В пневмоподвеске BMW 7 серии применяются электронные датчики уровня кузова, установленные на каждом колесе. Эти датчики представляют собой потенциометры с подвижным рычагом, соединённым с элементами подвески. При изменении высоты кузова относительно шасси угол поворота рычага изменяется, что преобразуется в электрический сигнал, направляемый в блок управления подвеской.
Контроллер получает данные с каждого датчика в режиме реального времени. Для корректной работы используется опорное напряжение, а измерения происходят с точностью до нескольких десятых миллиметра. Если один из датчиков фиксирует отклонение от запрограммированного уровня, блок управления активирует соответствующий клапан на пневмостойке и регулирует давление воздуха с помощью компрессора или магистрали сброса.
При скорости до 35 км/ч система допускает автоматическую коррекцию до +20 мм для улучшения проходимости. При достижении 120 км/ч происходит снижение на 10–15 мм для оптимизации аэродинамики и устойчивости. Эти изменения происходят только при соблюдении заданных условий датчиками уровня, в связке с данными от блока ESP и модуля управления двигателем.
Для корректной работы после ремонта или замены компонентов требуется адаптация датчиков через диагностическое ПО BMW ISTA+. Некорректное положение рычагов или отсутствие калибровки приводит к ошибкам в определении высоты и неравномерной работе подвески.
Взаимодействие пневмобаллонов с амортизаторами
В конструкции пневмоподвески BMW 7 серии пневмобаллоны и амортизаторы работают синхронно, формируя адаптивную систему демпфирования. Пневмобаллоны регулируют уровень кузова, компенсируя изменения нагрузки, а амортизаторы управляют скоростью сжатия и отбоя, минимизируя колебания кузова и вибрации.
На практике пневмобаллон воспринимает вертикальную нагрузку и передаёт её на амортизатор, который, в зависимости от состояния дорожного полотна и скорости автомобиля, изменяет жёсткость демпфирования. В моделях G11 и G12 используется электронноуправляемая система с датчиками высоты и ускорения. Сигналы с этих датчиков направляются в блок управления EDC (Electronic Damper Control), где происходит мгновенная корректировка усилия на амортизаторах и давления в пневмобаллонах.
Совместная работа компонентов обеспечивается за счёт высокоточной пневматической магистрали и клапанных блоков с электромагнитным управлением. При прохождении поворотов амортизаторы увеличивают сопротивление отбоя на внешней стороне, а пневмобаллоны поддерживают баланс, предотвращая крен кузова. В режиме Sport система снижает дорожный просвет и одновременно увеличивает жёсткость демпфирования, что достигается слаженным откликом пневмобаллона и амортизатора в пределах 0,1–0,2 секунды.
Для корректной работы критично регулярное сканирование системы на наличие ошибок EDC, а также проверка герметичности пневмобаллонов и состояния амортизаторов. Утечка воздуха в баллоне создаёт перегрузку на амортизатор, что ускоряет его износ. Рекомендуется замена компонентов парами и только на оригинальные или сертифицированные аналоги.
Что происходит при переключении между режимами комфорта и динамики
Пневмоподвеска BMW 7 серии адаптирует характеристики амортизации, высоту кузова и жёсткость подвески в зависимости от выбранного режима. При переходе между Comfort и Sport происходят следующие изменения:
- Высота дорожного просвета изменяется: в режиме Comfort кузов поднимается на 10–20 мм выше, снижая чувствительность к неровностям. В режиме Sport – опускается для улучшения аэродинамики и управляемости на высоких скоростях.
- Амортизаторы (с электронным управлением) переходят в жёсткий профиль, уменьшая крены кузова в поворотах и ускоряя реакцию на рулевое управление. В Comfort они смягчаются, приоритет – поглощение микровибраций.
- Блок управления подвеской обрабатывает данные с акселерометров и датчиков уровня кузова до 400 раз в секунду. В режиме Sport алгоритм уменьшает порог чувствительности к колебаниям, оперативнее подстраивая демпфирование.
- Влияние на активные стабилизаторы поперечной устойчивости: в режиме Comfort система снижает противодействие скручиванию, обеспечивая изоляцию от дорожных колебаний. В режиме Sport – активное сопротивление крену за счёт быстрого перераспределения давления в системе.
Рекомендуется использовать Comfort при скорости до 100 км/ч и на дорогах с неоднородным покрытием. Sport – при активном стиле вождения, скорости свыше 120 км/ч и поворотах с высокой боковой нагрузкой.
Как работает самокалибровка пневмоподвески после замены компонентов
Когда новые компоненты установлены, система контролирует высоту каждой оси, используя датчики, расположенные в передней и задней частях автомобиля. Эти датчики измеряют положение кузова относительно оси, передавая данные в электронный блок управления (ECU). В случае отклонений от установленного уровня, ECU активирует насос пневмоподвески для корректировки давления в воздушных баллонах. Каждый баллон на оси регулируется отдельно, что позволяет точно подстроить высоту кузова.
Самокалибровка начинается автоматически при запуске автомобиля, но для её успешного завершения важно, чтобы автомобиль находился на ровной поверхности и не имел значительных перегрузок. Процесс может занять несколько минут, в течение которых система проверяет работу всех элементов подвески и выполняет необходимые настройки. Если в процессе калибровки возникают ошибки или если новый компонент не был правильно установлен, система выдаст код ошибки, который можно считать с помощью диагностического оборудования.
Важно помнить, что после замены пневмобаллонов или других ключевых компонентов пневмоподвески важно провести проверку и калибровку с помощью специализированного диагностического оборудования, чтобы исключить возможные проблемы с работой системы. Только так можно быть уверенным в стабильности и безопасности работы подвески.
Причины просадки автомобиля при длительной стоянке
Другим возможным фактором является выход из строя пневматического компрессора. Этот элемент отвечает за накачку и поддержание нужного давления в системе. При длительном простое компрессор может потерять эффективность из-за износа или загрязнения, что также может привести к недостаточному подъему подвески.
Не менее важной причиной просадки является старение пневматических баллонов. Со временем материал баллонов теряет свою эластичность, что может привести к его порывам или утечкам. Даже если визуально баллон не поврежден, его способность удерживать воздух со временем уменьшается, что приводит к снижению высоты кузова.
Некоторые модели BMW 7 серии могут страдать от коррозии в местах соединений пневмоподвески, что ослабляет герметичность системы и способствует утечке воздуха. Это особенно актуально в регионах с повышенной влажностью или соляными реагентами, используемыми для обработки дорог зимой.
Для предотвращения просадки рекомендуется регулярно проверять систему пневмоподвески на утечки и вовремя обслуживать компрессор. Если автомобиль стоит длительное время, стоит либо поддерживать его в рабочем состоянии с помощью регулярных проверок, либо использовать устройства для поддержания давления в системе.
Вопрос-ответ:
Как работает пневмоподвеска на BMW 7 серии?
Пневмоподвеска BMW 7 серии функционирует на основе воздушных баллонов, которые заменяют традиционные металлические пружины. Эти баллоны накачиваются воздухом, и давление регулируется с помощью специальной системы, что позволяет изменять жесткость подвески в зависимости от дорожных условий и настроек автомобиля. В результате, пневмоподвеска обеспечивает более мягкую и комфортную езду, а также улучшает управляемость при различных нагрузках.
Как пневмоподвеска влияет на комфорт вождения BMW 7 серии?
Основная цель пневмоподвески — улучшить комфорт при движении, особенно на неровных дорогах. В отличие от стандартной пружинной подвески, пневмоподвеска лучше сглаживает удары и вибрации, создавая более плавное и стабильное движение. Это особенно заметно на длинных дистанциях, где водитель и пассажиры чувствуют меньше усталости. Система автоматически регулирует жесткость подвески, чтобы она соответствовала текущим условиям дороги и скорости.
Какие преимущества пневмоподвески BMW 7 серии перед обычной подвеской?
Пневмоподвеска имеет несколько значительных преимуществ перед традиционными подвесками. Во-первых, она позволяет изменять клиренс автомобиля, что особенно полезно при необходимости проехать через препятствия или на дорогах с плохим покрытием. Во-вторых, такая система обеспечивает более высокий уровень комфорта за счет уменьшения ударов и вибраций. Наконец, пневмоподвеска способствует улучшению устойчивости и управляемости при различных условиях, что делает автомобиль более динамичным и безопасным.
Можно ли самостоятельно отрегулировать пневмоподвеску BMW 7 серии?
Да, пневмоподвеска на BMW 7 серии предоставляет водителю возможность настроить жесткость подвески с помощью системы управления. В зависимости от модификации автомобиля, существует несколько режимов, которые позволяют выбирать между более жесткой или мягкой подвеской. Например, можно выбрать спортивный режим для улучшенной управляемости или комфортный режим для плавного движения. Однако важно помнить, что настройки подвески могут влиять на ходовые качества и расход топлива.
