Клапан вентиляции картера (КВКГ) на двигателе BMW M52TU часто становится причиной нестабильной работы мотора, повышенного расхода масла и появления ошибок по смеси. Его конструкция в этом моторе отличается от предыдущих поколений – вместо простого клапана применяется модуль с мембраной, встроенной в крышку клапанной крышки.
На M52TU система вентиляции картера – закрытого типа, с рециркуляцией картерных газов обратно во впускной коллектор. Со временем мембрана теряет эластичность, появляются трещины, через которые происходит подсос воздуха. Это нарушает топливно-воздушную смесь, вызывая бедную смесь и пропуски зажигания, особенно на холостом ходу.
Признаки неисправности включают неустойчивый холостой ход, хлопки во впуске, увеличенный расход масла (более 1 л на 1000 км), запотевание свечей и запах выхлопа в салоне. Проверить клапан можно снятием шланга вентиляции на холостом ходу – при исправной системе должен ощущаться слабый разрежённый поток. Сильный подсос или отсутствие потока – повод к разборке.
Разбор КВКГ требует демонтажа клапанной крышки. Это позволяет оценить состояние мембраны и наличие масляных отложений в каналах. Если мембрана повреждена, возможна установка ремкомплекта, однако при сильном износе лучше заменить крышку в сборе. Установка китайских аналогов часто приводит к повторной неисправности – рекомендуется использовать оригинальные или проверенные OEM-комплектующие.
Подготовка инструментов и доступ к клапану КВКГ
Для разборки клапана КВКГ на двигателе BMW M52TU потребуется минимальный, но точный набор инструментов. Обязателен торцовый ключ на 10 мм для демонтажа клапанной крышки, удлинитель для работы в труднодоступных местах, плоская отвертка для отсоединения пластиковых патрубков и хомутов, а также пассатижи для работы с быстросъёмными соединениями. Рекомендуется наличие трещотки с карданом – в моторном отсеке E39 или E46 пространство ограничено.
Перед началом отключается клемма минус с аккумулятора. Снимается декоративная накладка двигателя, откручиваются четыре болта по периметру. Далее отсоединяются патрубки вентиляции картера и шланги, идущие к впускному коллектору. При осмотре учитывается, что пластик стареет – действовать нужно аккуратно, особенно в местах защёлок.

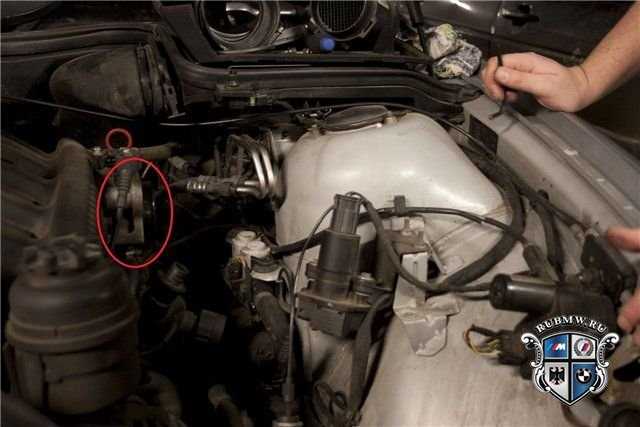

Доступ к самому клапану КВКГ возможен только после снятия впускного резонатора и, при необходимости, воздушного фильтра. Упрощает задачу частичный демонтаж впускного коллектора – откручиваются болты на 11 мм, отсоединяется дроссельная заслонка и датчики. Движения должны быть точными, с учётом маркировки шлангов для обратной сборки.
Необходим фонарик с направленным светом – штатного освещения недостаточно для контроля скрытых узлов. Все крепежи складываются поэтапно – оригинальные болты имеют разную длину и расположение.
После обеспечения полного доступа визуально оценивается состояние клапана и соединений. При обнаружении следов масла на внешней стороне шлангов или корпуса КВКГ – система требует обязательной очистки и возможной замены уплотнителей.
Определение признаков неисправности клапана КВКГ
Повышенный расход масла – один из наиболее точных симптомов. При неисправном клапане масло активно засасывается во впускной коллектор. На свечах зажигания обнаруживается черный нагар, характерный для масляного загрязнения.
Нестабильный холостой ход проявляется в виде плавающих оборотов и периодических провалов. Вакуумная утечка через поврежденную мембрану клапана нарушает работу дроссельного узла и датчиков корректировки смеси.
Свист или вой из-под клапанной крышки при работающем двигателе указывает на неправильное разрежение. Это следствие разгерметизации системы вентиляции картера, когда клапан постоянно открыт или мембрана повреждена.
Запотевание и течь масла в районе клапанной крышки, впускного коллектора и масляного щупа часто вызваны избыточным давлением в картере. Клапан не отводит газы, и они выходят через сальники и прокладки, разрушая герметичность.
Засорение дроссельной заслонки масляным налетом и характерный запах несгоревшего масла из выхлопной трубы сигнализируют о попадании картерных газов в камеры сгорания в обход нормальной вентиляции.
Проверка при снятой маслозаливной крышке: если при работающем моторе крышку засасывает, это указывает на чрезмерное разрежение. При открытом клапане образуется неконтролируемый вакуум, нарушающий работу двигателя.
Рекомендуется визуальный осмотр мембраны и корпуса клапана КВКГ при плановом обслуживании. На двигателях M52TU часто наблюдаются трещины на корпусе, разрушение мембраны и забитые вентиляционные каналы. Замена рекомендуется при любом механическом дефекте, а не только при явных симптомах.
Порядок демонтажа впускного коллектора для доступа к клапану
Перед началом работ отключается минусовая клемма аккумулятора для предотвращения коротких замыканий. Снимается декоративная крышка двигателя, откручиваются винты крепления и отсоединяются пластиковые клипсы.

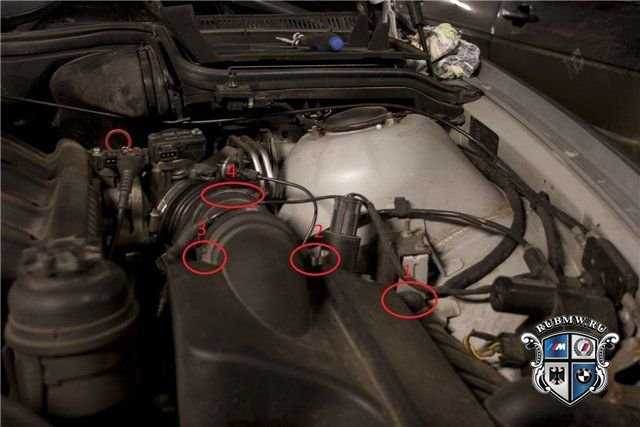

Отключаются разъемы датчиков, установленных на впускном коллекторе: датчик положения дроссельной заслонки, датчик температуры воздуха, разъем VANOS и электромагнитных клапанов. Особое внимание уделяется хрупкости разъемов – повреждение приведет к проблемам с запуском двигателя.
Снимается воздухозаборный рукав от корпуса воздушного фильтра до дроссельной заслонки. Далее демонтируется сам дроссельный узел – откручиваются четыре болта Torx E10, отсоединяется разъем и шланг вентиляции картера.
Сбрасывается давление в топливной системе. Для этого откручивается колпачок с топливной рампы и аккуратно нажимается на клапан – топливо собирается в тряпку или подходящую емкость. Затем отсоединяются топливные магистрали с использованием специальных быстросъемных соединений.
Откручиваются болты крепления впускного коллектора к головке блока – их шесть, используем ключ Torx E11. Перед этим снимаются все шланги вакуумной системы и управляющие трубки, включая трубку вентиляции картера. Также демонтируется кронштейн, крепящий коллектор к блоку цилиндров снизу – он удерживается двумя болтами на 13 мм.

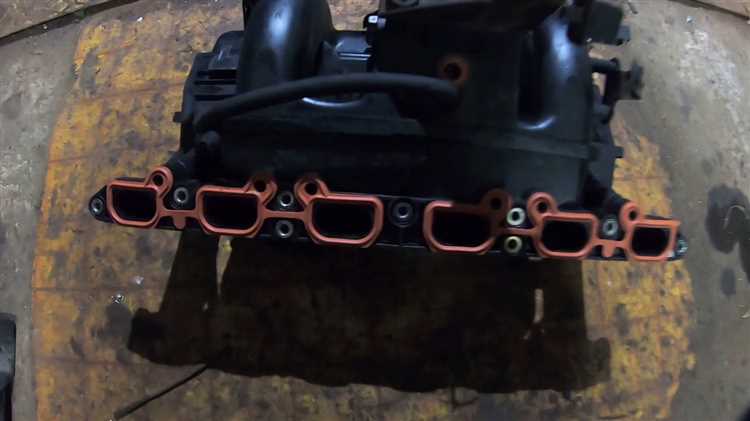

После откручивания всех креплений коллектор аккуратно извлекается наружу. Необходимо следить за тем, чтобы не повредить пластиковые направляющие и прокладки. При наличии масляных отложений на впускных каналах рекомендуется произвести очистку перед сборкой.
Теперь доступ к клапану КВКГ свободен. Рекомендуется заменить уплотнительные кольца коллектора и прокладку дроссельной заслонки при обратной установке.
Оценка состояния внутренних компонентов клапана
После демонтажа КВКГ на двигателе BMW M52TU необходимо тщательно осмотреть внутренние элементы на предмет износа и загрязнения. Основное внимание следует уделить мембране, пружине, корпусу клапана и каналам отвода паров масла.
- Мембрана: материал должен быть эластичным, без трещин и деформаций. Даже незначительное затвердевание указывает на утрату герметичности. Повреждённая мембрана не обеспечивает нужного разрежения, что приводит к нестабильной работе двигателя и увеличению расхода масла.
- Пружина: оценивается на предмет коррозии и потери упругости. Уставшая пружина приводит к запаздыванию открытия/закрытия клапана, нарушая работу вентиляции картера.
- Корпус: наличие отложений масляного шлама или лаковых наростов на внутренних стенках указывает на ухудшение фильтрации масла или плохую вентиляцию. При сильном загрязнении целесообразна замена всего узла.
- Каналы вентиляции: проверяются на проходимость. Засоры легко выявляются с помощью подачи воздуха под небольшим давлением. Сопротивление – признак засорения масляными отложениями.
Для объективной оценки рекомендуется сравнение с новым оригинальным клапаном. Любое отклонение от нормальной формы или механических свойств компонентов – основание для замены. Частичная чистка редко даёт стойкий эффект и не восстанавливает герметичность системы.
Рекомендации по очистке или замене элементов системы
Для поддержания нормальной работы клапана КВКГ на двигателе BMW M52TU важно регулярно очищать или при необходимости заменять его элементы. Это предотвратит накопление загрязнений, которые могут привести к повышенному расходу масла, уменьшению мощности двигателя и другим неисправностям.
Если клапан или его компоненты загрязнены, первое, что необходимо сделать – это выполнить его очистку. Для этого снимите клапан с двигателя, разобрав систему. Промывайте его специальными очистителями для двигателей или растворами на основе углеводородов, таких как бензин, избегая агрессивных химикатов, которые могут повредить материалы. Важно убедиться, что все каналы клапана свободны от отложений и загрязнений, что обеспечит правильную циркуляцию газов.
Если после очистки клапан все равно не работает должным образом (например, остаются утечки или клапан не закрывается полностью), то его необходимо заменить. Рекомендуется использовать оригинальные запчасти или компоненты, соответствующие заводским стандартам, чтобы обеспечить надежность и долговечность системы.
Периодичность очистки клапана зависит от условий эксплуатации автомобиля. В среднем, для автомобилей с пробегом более 100 000 км следует проводить проверку и очистку клапана не реже одного раза в 30 000-50 000 км. При более интенсивных условиях эксплуатации (например, в условиях города с частыми остановками и запуском двигателя) этот интервал может сократиться.
Не забывайте проверять состояние соединительных трубок, которые также могут быть подвержены засорению. Если трубки имеют трещины или другие повреждения, их следует немедленно заменить. Это предотвратит возможные проблемы с системой вентиляции картера и предотвратит попадание загрязнений в двигатель.
При замене клапана КВКГ обязательно проверьте состояние герметиков, прокладок и всех уплотнительных элементов, чтобы избежать утечек и обеспечить правильное функционирование системы.
Вопрос-ответ:
Что такое клапан КВКГ на двигателе BMW M52TU?
Клапан КВКГ (клапан вентиляции картера) на двигателе BMW M52TU выполняет функцию контроля системы вентиляции картерных газов. Эта система помогает избавиться от газов, образующихся в картере двигателя, тем самым предотвращая загрязнение масла и уменьшая выбросы вредных веществ в атмосферу. Клапан позволяет отводить эти газы обратно в камеру сгорания для повторного использования.
Как часто нужно менять клапан КВКГ на BMW M52TU?
Клапан КВКГ не имеет строгого интервала замены, так как его срок службы зависит от состояния двигателя и качества работы системы вентиляции. Однако если вы заметили признаки неисправности, такие как повышенное давление в системе или утечка масла, это может быть сигналом к проверке и замене клапана. Обычно такие проблемы могут возникнуть к пробегу 150-200 тысяч километров, но это все индивидуально.
Какие признаки неисправности клапана КВКГ на двигателе BMW M52TU?
Признаки неисправности клапана КВКГ могут быть следующими: увеличение расхода масла, потеря мощности двигателя, нестабильная работа на холостых оборотах, а также появление запаха горелого масла в салоне. Если клапан не работает должным образом, газы из картера могут попасть в систему впуска, что приведет к ухудшению работы двигателя. В таких случаях рекомендуется провести диагностику системы вентиляции картерных газов.
Можно ли починить клапан КВКГ на BMW M52TU или нужно его только менять?
В большинстве случаев клапан КВКГ на BMW M52TU не подлежит ремонту, и его необходимо заменить, если он неисправен. Клапан — это довольно простое и недорогое в ремонте устройство, но из-за особенностей конструкции его сложно восстановить. При поломке или износе целесообразнее просто установить новый клапан, чтобы избежать возможных проблем с системой вентиляции и другими частями двигателя.
Как можно проверить состояние клапана КВКГ на BMW M52TU?

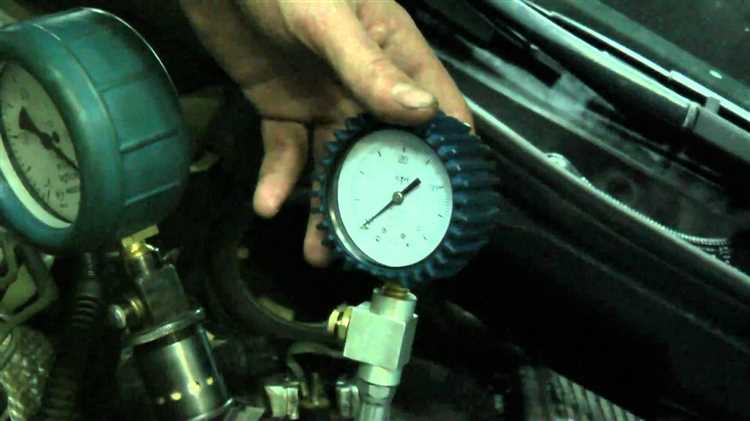

Для проверки клапана КВКГ на BMW M52TU можно использовать несколько методов. Первый — это визуальный осмотр на наличие повреждений и утечек. Второй способ — проверка давления в системе вентиляции картерных газов с помощью манометра. Если давление повышенное, это может указывать на засорение или неисправность клапана. Также можно снять клапан и проверить его на работоспособность, пропуская через него воздух. Если клапан не открывается или не закрывается должным образом, его нужно заменить.
Каковы основные признаки неисправности клапана КВКГ на двигателе BMW M52TU?
Неисправность клапана КВКГ на двигателе BMW M52TU может проявляться через несколько симптомов. Обычно это увеличение расхода масла, ухудшение работы двигателя, а также появление масла в воздуховодах. Если клапан не функционирует должным образом, это может привести к повышенному давлению в системе вентиляции картера, что также вызовет утечку масла через сальники или прокладки. Важно обратить внимание на дым из выхлопной трубы, особенно если он имеет синий оттенок — это может быть связано с работой неисправного клапана.
