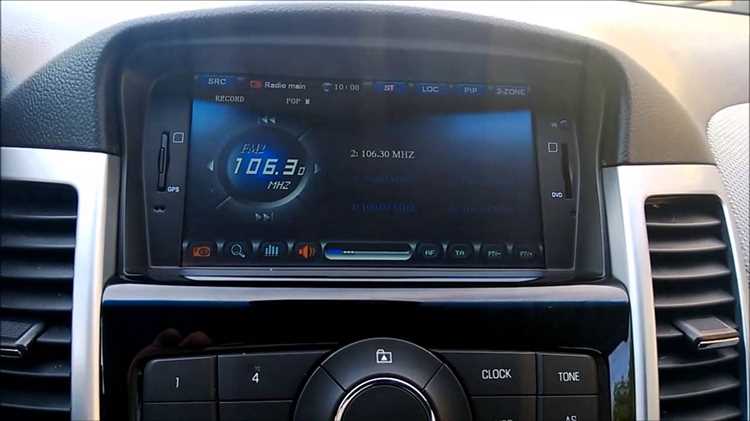

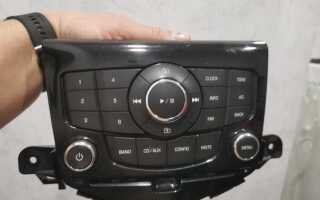

Магнитола Chevrolet Cruze – это интегрированный элемент центральной консоли, объединённый с системой управления климатом и дисплеем. Самостоятельный разбор потребует аккуратности и чёткого понимания конструкции панели. Работа начинается с отключения минусовой клеммы аккумулятора – питание на мультимедийный блок подаваться не должно.
Сначала демонтируется декоративная рамка, обрамляющая блок управления климатом. Для этого подденьте её пластиковым съемником со стороны пассажира. Рамка зафиксирована на защёлках, не применяйте усилие – достаточно равномерного давления. После снятия рамки становятся доступны четыре винта Torx, фиксирующих магнитолу.
Для выкручивания используйте отвертку с битой Torx T20. После снятия винтов блок вытягивается на себя. С обратной стороны подключены жгуты проводов: питание, антенна, USB, AUX и CAN-шина. Каждый разъём имеет фиксатор, нажмите на защёлку перед отсоединением. Обратите внимание: у версий с экраном MyLink дополнительно подключён шлейф дисплея, не тяните резко – он короткий.

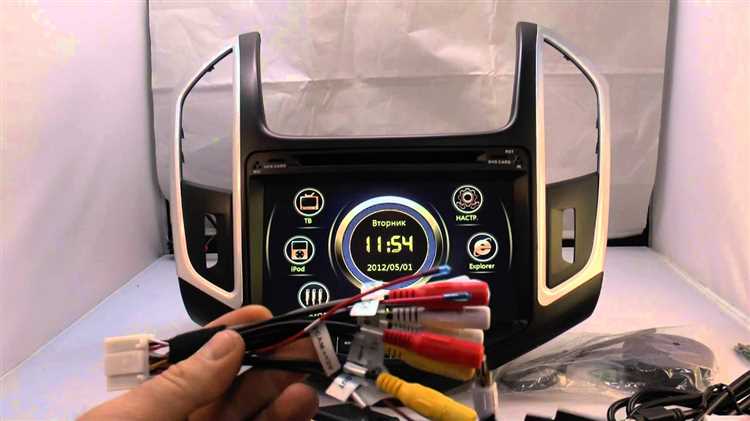

Перед повторной установкой рекомендуется проверить разъёмы на предмет загрязнения и коррозии. Контакты при необходимости очистить спиртовым раствором и просушить. Если планируется установка сторонней магнитолы, потребуется переходная рамка и адаптер CAN-шины, так как штатная система тесно интегрирована с электроникой автомобиля.
Подготовка инструментов и создание безопасных условий для разборки
Перед началом разборки магнитолы Chevrolet Cruze необходимо подготовить минимальный набор инструментов: пластиковые съемники обшивки (не металлические, чтобы не повредить панели), крестовая отвертка PH2, торцевая головка на 7 мм с трещоткой, плоская отвертка с изолированной ручкой, а также фонарик для подсветки труднодоступных зон.
Отключение аккумулятора – обязательная мера. Снимите минусовую клемму, чтобы исключить короткие замыкания и срабатывание подушек безопасности при демонтаже элементов центральной консоли. Убедитесь, что ключ зажигания вынут, а двери разблокированы – это предотвратит самопроизвольную блокировку центрального замка.
Рабочее место должно быть сухим, хорошо освещённым и без скопления пыли. Используйте нескользящий коврик или ткань для укладки снятых деталей. Наличие магнита или магнитного коврика позволит не потерять крепеж. Работать рекомендуется в тонких перчатках с прорезиненными пальцами – они обеспечат хват и защиту от царапин при работе с пластиковыми защёлками.
Перед началом разборки снимите все личные вещи с панели и из бардачка, чтобы они не мешали доступу к креплениям. Не применяйте силу при демонтаже – все элементы панели фиксируются на защёлках, и чрезмерное давление может привести к поломке крепежа.
Как снять декоративные панели без повреждений
Для снятия панелей необходим пластиковый съемник – металл оставляет царапины. Оптимальный вариант – комплект из нескольких форм: плоская лопатка, изогнутый клин, узкий клин.
Перед началом отключите клемму аккумулятора. Панель вокруг магнитолы крепится на защёлках, винты отсутствуют. Начинать лучше с нижнего края: введите плоский съемник между панелью и центральной консолью, надавливайте аккуратно до щелчка. Не тяните резко – есть риск повредить крепления.
Продвигайтесь по периметру, освобождая по одной защёлке. При залипании используйте изогнутый клин, чтобы равномерно распределить усилие. Если панель не поддаётся, проверьте наличие скрытых болтов за элементами управления климатом – иногда встречаются винты под декоративными накладками.
После снятия панели отключите фишки подсветки кнопок и аварийки. Контакты плотно сидят, отжимайте фиксатор тонкой отвёрткой, придерживая штекер другой рукой. Не тяните за провода – возможен обрыв проводки.
Важно: перед обратной установкой проверьте целостность всех защёлок и направляющих. Деформированные элементы замените или временно зафиксируйте мягким двусторонним скотчем.

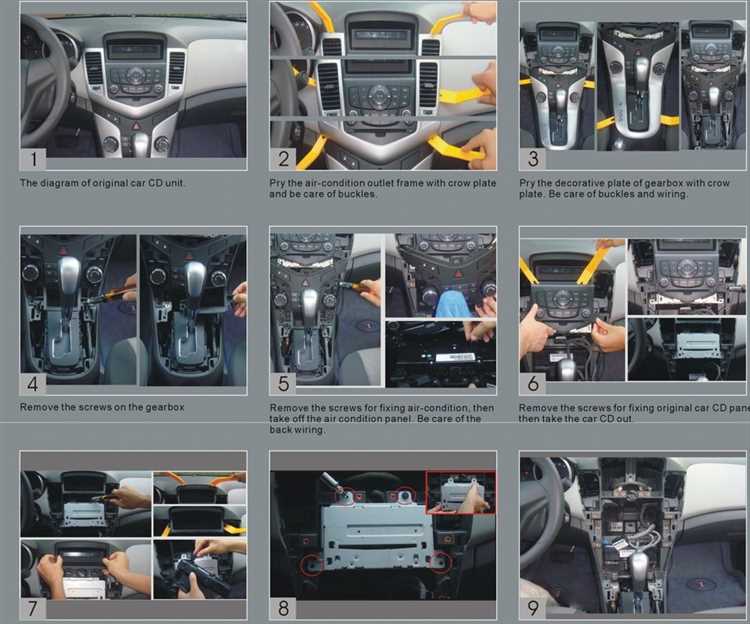

Отсоединение магнитолы от монтажной рамки
Перед отсоединением убедитесь, что аккумулятор отключён. Это предотвратит короткое замыкание при извлечении магнитолы.
Сначала демонтируйте пластиковую накладку вокруг магнитолы. Для этого аккуратно подденьте её пластиковым съёмником со стороны водительской двери, затем продолжайте по периметру. Не используйте металлические предметы – можно повредить облицовку.
После снятия накладки откроется доступ к четырём винтам, фиксирующим магнитолу в монтажной рамке. Используйте отвертку Torx T20. Винты находятся по два с каждой стороны устройства. При откручивании фиксируйте магнитолу рукой, чтобы она не соскользнула внутрь панели.
Извлеките магнитолу, потянув на себя с равномерным усилием. Возможно, потребуется немного раскачать корпус из стороны в сторону – со временем монтажные защёлки могут прикипеть.
После выхода корпуса из рамки, отключите разъёмы сзади. Большинство моделей оснащено одним ISO-коннектором и одним антенный разъёмом. Сначала нажмите фиксатор на разъёме питания, затем отсоедините антенну. При наличии дополнительных шлейфов (например, USB или AUX) отсоедините их в последнюю очередь.
Отключение разъёмов питания и аудиосистемы
Перед снятием магнитолы отключи минусовую клемму аккумулятора, чтобы исключить короткое замыкание. Далее, аккуратно выдвинь магнитолу из посадочного гнезда, придерживая корпус двумя руками, чтобы не повредить провода.
На задней панели устройства находятся несколько разъёмов. Первый – основной разъём питания ISO. Для его отключения нажми фиксатор сверху или сбоку и потяни разъём строго по оси. Усилие должно быть умеренным – не допускай перекоса, чтобы не повредить контакты.
Следом отключаются разъёмы акустических каналов, если они выполнены отдельным блоком. Убедись, что все фиксаторы отжаты до конца, иначе можно повредить пластиковый корпус.
Если установлены нестандартные переходники (например, для подключения сабвуфера или адаптера управления с руля), зафиксируй их расположение на фото – при обратной установке это упростит сборку. Такие разъёмы часто без фиксаторов и вынимаются лёгким движением.
Не касайся контактов пальцами – на коже остаются следы, ухудшающие проводимость. Разъёмы уложи в сторону, чтобы исключить повреждение или случайный контакт с металлом.
При наличии CAN-шины отключи соответствующий разъём последним, чтобы избежать ошибок в блоке управления. Обычно он выполнен в виде небольшого четырёх- или шестиконтактного блока с маркировкой.
Особенности креплений и винтов на магнитоле Chevrolet Cruze
Магнитола в Chevrolet Cruze крепится не только внешней рамкой, но и скрытыми винтами, доступ к которым возможен только после демонтажа ряда элементов панели. Знание точных точек крепления позволяет избежать повреждений облицовки и направляющих.
- Перед демонтажем необходимо снять декоративную накладку консоли. Она фиксируется защёлками по периметру. Используйте пластиковую лопатку, начиная со стороны пассажира – там защёлки выходят легче.
- После снятия рамки становятся видны четыре винта типа Torx T20, удерживающие саму магнитолу. Они расположены по два сверху и снизу, глубоко в посадочных нишах. Важно использовать отвертку с удлинителем, иначе не получится получить прямой доступ.
- Все винты имеют резьбовую фиксацию с пластиковыми втулками – при повторной установке рекомендуется обработать их резьбовым фиксатором средней силы.
- На задней части магнитолы предусмотрены направляющие штыри, которые входят в ответные отверстия панели. Эти направляющие легко ломаются при перекосе при извлечении – тянуть блок строго по направлению оси креплений.
- Фишки питания и аудиосигнала фиксируются зажимами. Перед отсоединением нажмите на фиксатор сверху, затем аккуратно выдвигайте разъём, не расшатывая корпус магнитолы.
Следует учитывать, что повторная установка требует плотного совмещения всех направляющих и правильного расположения кабелей – они не должны попадать под монтажные уши, иначе возможен люфт или деформация корпуса.
Диагностика и доступ к внутренним компонентам устройства
Перед тем как приступить к диагностике и разборке магнитолы Chevrolet Cruze, важно обеспечить правильные условия работы. Отключите питание устройства, извлеките ключ зажигания и отсоедините аккумулятор. Это предотвратит возможные короткие замыкания и повреждения.
Для начала выполните визуальный осмотр корпуса магнитолы. Проверьте на наличие видимых повреждений или загрязнений, которые могут мешать нормальной работе. Особенно важно убедиться в целостности экрана и кнопок управления. Иногда проблемы могут быть вызваны механическими повреждениями, которые легко заметить на поверхности.
Следующий этап – диагностика проблем с питанием и соединениями. Используя мультиметр, проверьте напряжение на выходных проводах устройства. В случае отсутствия напряжения, обратите внимание на разъемы и контакты – они могут быть ослаблены или загрязнены. В случае плохих контактов их нужно почистить и зафиксировать обратно.
Для доступа к внутренним компонентам устройства потребуется снять переднюю панель магнитолы. Это можно сделать с помощью пластикового инструмента, чтобы не повредить корпус. Отвинтите винты, фиксирующие панель, и аккуратно отсоедините её от корпуса. Внимательно обращайте внимание на состояние шлейфов и разъемов.

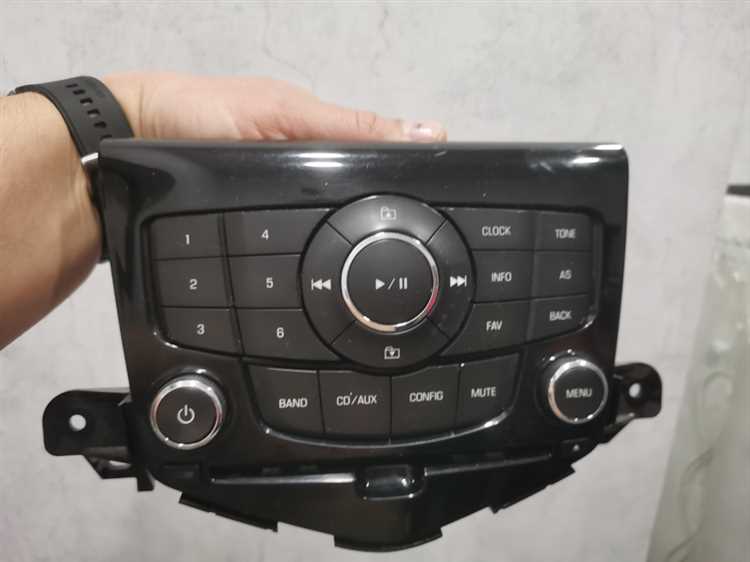

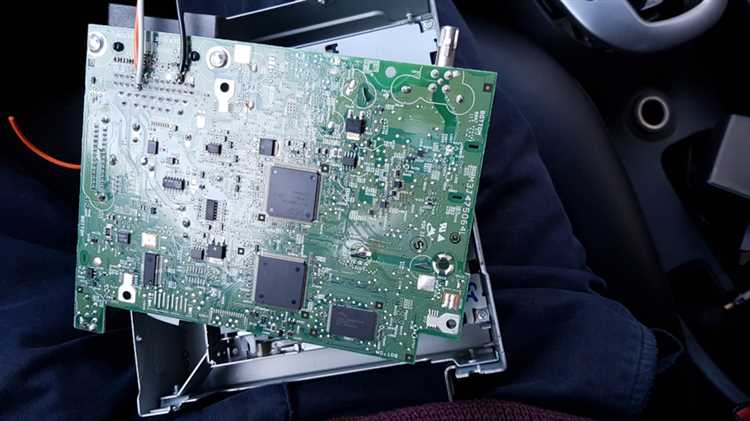

После того как передняя панель снята, откройте корпус устройства, чтобы получить доступ к платам и компонентам. Используйте крестовую отвертку для снятия креплений. Важно не допустить перегиба проводов или повреждения коннекторов. Если заметили перегрев на элементах схемы, это может свидетельствовать о проблемах с терморегуляцией или неправильной работе блока питания.
Проверьте целостность конденсаторов, диодов и других мелких компонентов на платах. В случае обнаружения повреждений или вздувшихся конденсаторов их следует заменить. Если причина неисправности кроется в программном обеспечении, попробуйте сбросить настройки до заводских или перепрошить магнитолу, если это возможно.
Когда доступ к компонентам обеспечен, следует внимательно исследовать соединения, чтобы убедиться в отсутствии окисления или других дефектов, которые могут влиять на работу устройства. Использование спиртовых салфеток поможет очистить контакты от грязи и пыли, улучшая их проводимость.
Если после всех проверок магнитола не включается, возможно, повреждена сама плата или процессор. В этом случае стоит обратиться в сервисный центр для более глубокого анализа или замены вышедших из строя элементов.
Частые ошибки при самостоятельной разборке магнитолы
Второй распространённой ошибкой является отсутствие планирования и маркировки деталей. Многие не отмечают, какие винты и элементы к каким частям относятся. Это может привести к трудностям при сборке магнитолы, а также к установке не в том порядке. Обязательно используйте метки или небольшие контейнеры для хранения деталей в процессе разборки.
Ошибки при разборке касаются также нечистоты работы. Мелкие детали и элементы, такие как винты, могут случайно потеряться. Чтобы избежать этого, работайте на чистой поверхности, а также используйте подкладки, которые предотвратят скатывание мелких частей.
Неаккуратность при извлечении экранов и внутренних элементов также является распространённой проблемой. Часто не используют мягкие материалы для защиты дисплея от царапин. При разборке важно аккуратно отсоединять все шлейфы и проводки, избегая резких движений, чтобы не повредить компоненты.
Ещё одна ошибка – игнорирование антисептической обработки инструментов и рабочих поверхностей. Пыль и грязь, попавшие внутрь магнитолы, могут нарушить её работу после сборки. Перед разборкой и сборкой рекомендуется протереть все инструменты и рабочую поверхность влажной тряпкой, а также избегать работы в местах с сильной пылью.
Неправильная обработка внутренней электроники – ещё одна ошибка. Часто люди, не имеющие опыта, пытаются работать с внутренними компонентами магнитолы без должного понимания принципов работы схемы. Перед тем как трогать внутренности устройства, стоит ознакомиться с его устройством и принципами работы.
Сборка магнитолы и проверка работоспособности после вмешательства
После выполнения ремонта или модификации магнитолы Chevrolet Cruze необходимо аккуратно собрать устройство и убедиться в его работоспособности. Процесс сборки требует внимательности, чтобы избежать повреждений и обеспечить стабильную работу устройства.
Следуйте этим шагам для успешной сборки и тестирования:
- Проверка всех компонентов: Убедитесь, что все детали, включая платы, шлейфы и элементы крепления, находятся на своих местах и не повреждены. Перед сборкой проверьте, что на платах нет видимых повреждений, трещин или следов перегрева.
- Подключение шлейфов: Внимательно подключите шлейфы и провода к соответствующим разъемам. Убедитесь, что шлейфы плотно зафиксированы, чтобы избежать коротких замыканий и потери сигнала.
- Закрепление платы: Установите плату в корпус магнитолы и закрепите её с помощью винтов. Не перекручивайте винты, чтобы не повредить пластиковые части корпуса.
- Установка экрана и панели управления: Присоедините экран и панель управления к основному корпусу. Обратите внимание на правильное выравнивание элементов для предотвращения проблем с дисплеем и кнопками.
- Проверка всех соединений: Еще раз проверьте все соединения и убедитесь, что они выполнены правильно. Особенно важно проверить соединения аудиовыходов и питания.
После того как магнитола собрана, можно приступить к проверке её работоспособности. Для этого выполните следующие действия:
- Подключение питания: Подключите магнитолу к сети автомобиля и включите питание. Убедитесь, что устройство запускается без сбоев и инициализация проходит корректно.
- Проверка звука: Включите аудиофайл через магнитолу и проверьте работу динамиков. Убедитесь, что звук чистый и не искажен, а все каналы работают должным образом.
- Проверка функциональности кнопок: Протестируйте все кнопки управления, включая переключение источников, регулировку громкости и настройку параметров. Все кнопки должны реагировать корректно без задержек.
- Проверка экрана и сенсоров: Если магнитола имеет сенсорный экран, проверьте его отклик на касания и отсутствие мертвых зон. Убедитесь, что экран отображает все элементы интерфейса корректно.
- Тестирование дополнительных функций: Если были добавлены дополнительные функции, такие как Bluetooth, GPS или камера заднего вида, проверьте их работоспособность и корректность отображения данных на экране.
После успешной проверки работы всех систем и функций, собранную магнитолу можно устанавливать обратно в автомобиль, закрепив её на штатное место. Важно помнить, что после вмешательства в устройство, время на его тестирование не должно быть сокращено, чтобы избежать недоработок и гарантировать стабильную эксплуатацию в дальнейшем.
Вопрос-ответ:
Как разобрать магнитолу на Chevrolet Cruze, если она не снимается с панели?
Если магнитола не снимается с панели, возможно, она закреплена с помощью специальных фиксаторов или болтов. Для начала стоит проверить наличие скрытых винтов, которые могут держать устройство. В некоторых моделях они могут быть скрыты под декоративной накладкой. Для аккуратного снятия рекомендуется использовать пластиковые лопатки, чтобы не повредить пластиковые элементы панели. Важно действовать осторожно, чтобы не сломать фиксаторы.
Какие инструменты понадобятся для того, чтобы разобрать магнитолу на Chevrolet Cruze?
Для разборки магнитолы Chevrolet Cruze потребуется минимальный набор инструментов: пластиковые лопатки для снятия панелей, крестовая отвертка для откручивания винтов, возможно, Torx-отвертка, если винты нестандартные. Также будет полезно иметь небольшой контейнер для мелких деталей и винтов, чтобы не потерять их во время работы. Набор инструментов можно купить в любом авто-магазине.
Как извлечь магнитолу без повреждений при разборке?
Для извлечения магнитолы без повреждений важно соблюдать несколько правил. Во-первых, аккуратно используйте пластиковые лопатки, чтобы снять облицовку панели и не поцарапать ее. Во-вторых, после того как панели сняты, нужно открутить все видимые винты, удерживающие магнитолу. После этого аккуратно потяните магнитолу на себя, избегая резких движений. В некоторых случаях может потребоваться аккуратно отсоединить проводку, подключенную к магнитоле.
Можно ли самостоятельно починить магнитолу Chevrolet Cruze после разборки?
Если проблема в самой магнитоле (например, неисправность кнопок или экрана), то небольшие поломки можно попробовать починить самостоятельно. Например, заменить проводку или очистить контакты от загрязнений. Однако для более серьезных неисправностей, таких как проблемы с платой или внутренними компонентами, лучше обратиться к профессионалу. При самостоятельной починке важно помнить, что вскрытие устройства может привести к утрате гарантии, если она все еще действует.
Что делать, если после разборки магнитолы Chevrolet Cruze устройство не включается?
Если магнитола не включается после разборки, возможны несколько причин. Во-первых, стоит проверить подключение всех проводов и разъемов. Иногда незначительное ослабление контакта может привести к тому, что устройство не будет работать. Во-вторых, следует проверить предохранители автомобиля, так как неисправность магнитолы может быть связана с перегоревшим предохранителем. Если все подключения в порядке, а магнитола все равно не включается, возможно, проблема заключается в самой плате или внутренних компонентах, и потребуется обратиться к специалисту.
