Переднее сиденье BMW 730d оснащено электроприводами, подогревом, системой памяти и сложной системой креплений. Неправильный демонтаж может повредить проводку, механизмы или элементы салона. Ниже приведён пошаговый алгоритм разборки с учётом особенностей конструкции модели G11/G12.
Перед началом работ обесточьте бортовую сеть, отключив клемму аккумулятора минимум на 15 минут. Это исключит срабатывание системы безопасности и повредит блок SRS. Необходимо также убедиться в наличии специальных TORX-насадок (T50, T30), пластиковых съёмников и мультиметра.
Первый этап – демонтаж декоративных накладок и пластиковых элементов по периметру сиденья. Крепления скрыты и фиксируются защёлками, которые легко повредить при неправильном подходе. Снятие боковых кожухов откроет доступ к электроразъёмам, которые нельзя тянуть за провода – отключайте только через разъёмную часть.
Сдвиньте сиденье в крайние положения вперёд и назад, чтобы получить доступ ко всем четырём крепёжным болтам. Используйте TORX T50 и головку с длинным воротком. После откручивания болтов отсоедините штекеры питания, разъёмы подушки и вентиляции. Отметьте положение разъёмов маркером во избежание ошибок при сборке.
Сиденье весит около 30 кг, имеет неустойчивую форму – переносите вдвоём, удерживая за жёсткие элементы рамы. Разборку механики или перетяжку кожаной обивки рекомендуется выполнять на ровной поверхности, защищённой от повреждений инструментами или абразивами.
Отключение аккумулятора перед началом работ
Перед демонтажем переднего сиденья BMW 730d необходимо полностью обесточить электрическую систему автомобиля. Несоблюдение этого требования может привести к срабатыванию подушек безопасности, короткому замыканию или повреждению электроники.
Процедура отключения:
1. Убедитесь, что ключ извлечён из замка зажигания, а все системы автомобиля выключены.
2. Откройте багажник, где в модели BMW 730d (кузов G11/G12) установлен аккумулятор – с правой стороны под крышкой пола.
3. Снимите пластиковую крышку клемм.
4. Ключом на 10 мм ослабьте гайку минусовой клеммы (чёрный провод) и аккуратно отсоедините её от аккумулятора. Зафиксируйте клемму в стороне, исключив контакт с полюсом.
5. Подождите не менее 10 минут перед началом дальнейших работ, чтобы блоки управления полностью разрядились.
Отключать только минусовую клемму. Плюсовую трогать не требуется. Никогда не начинайте демонтаж до разрыва цепи питания – это приведёт к ошибкам в памяти блока SRS и возможной активации системы безопасности.

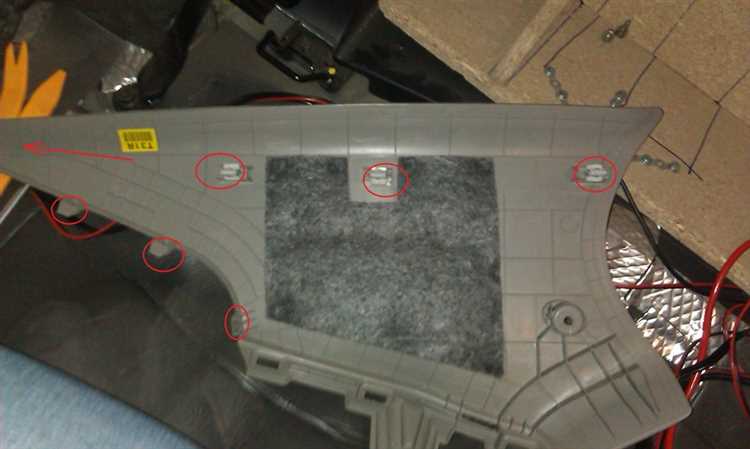

Демонтаж пластиковых накладок и декоративных элементов
Сначала отключите минусовую клемму аккумулятора, чтобы исключить срабатывание подушек безопасности при работе с обшивкой. Используйте пластиковую лопатку для снятия декоративной накладки на пороге – подденьте её с внутреннего края и аккуратно потяните вверх, фиксирующие клипсы отщелкнутся с характерным щелчком.
Снимите боковую панель консоли, расположенную со стороны сиденья. Ослабьте её снизу, потянув наружу. После этого отсоедините фиксатор, удерживающий панель у центральной части торпедо.
Для снятия задней пластиковой накладки сиденья (если имеется), выкрутите скрытый винт Torx T20 под декоративной крышкой. Аккуратно отщелкните панель вверх, затем потяните на себя. Проверьте наличие проводов подсветки или вентиляции – отсоедините разъёмы.
Боковая накладка основания крепится двумя клипсами. Подденьте с передней части и равномерно отсоедините, избегая перекосов. Если деталь не поддаётся, используйте строительный фен для прогрева креплений, особенно в холодных условиях.
Декоративную панель с управляющими кнопками снимайте в последнюю очередь. Открутите два винта T15 с нижней стороны и аккуратно извлеките элемент, отсоединив штекеры. Фиксаторы внутри хрупкие – избегайте излишнего усилия.

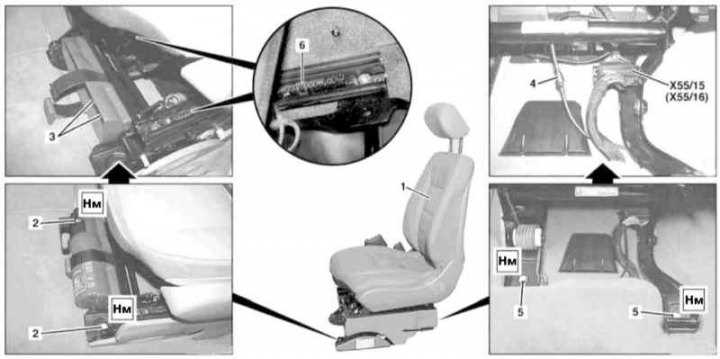

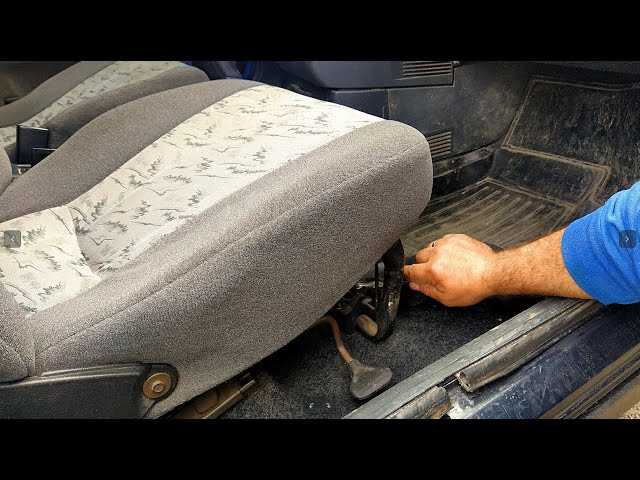

Откручивание крепежей сиденья к полу кузова
Перед началом работ отсоедините клемму аккумулятора, чтобы избежать срабатывания подушек безопасности. Инструмент: Torx T50 с удлинителем и трещоткой.
- Сдвиньте сиденье максимально назад для доступа к передним болтам.
- Открутите два передних болта крепления направляющих к полу.
- Сдвиньте сиденье максимально вперёд.
- Открутите два задних болта – под декоративными заглушками. Используйте пластиковую лопатку для снятия заглушек без повреждений.
- После откручивания всех четырёх болтов убедитесь, что сиденье свободно перемещается и не зафиксировано дополнительными элементами.
Все болты имеют шаг резьбы М10×1.5. Момент затяжки при установке – 42 Н·м. Храните крепёж отдельно, чтобы не перепутать при обратной сборке.

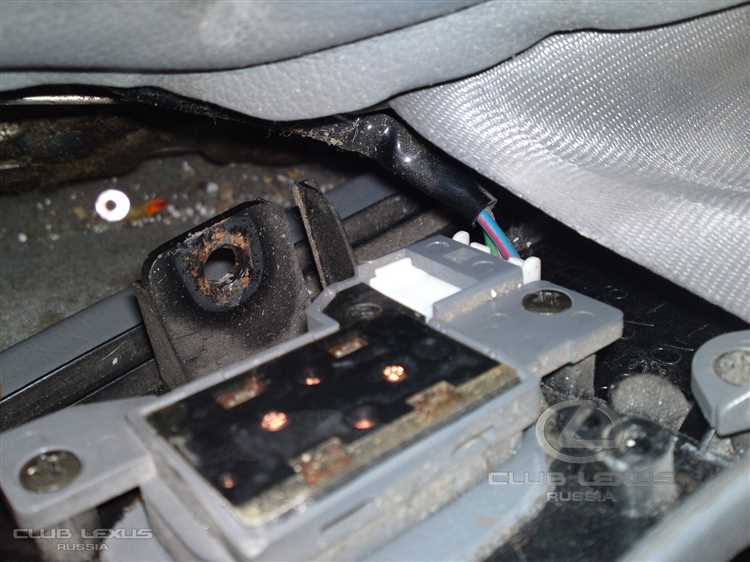

Отключение электропроводки и разъемов под сиденьем
Перед началом отключения обязательно обесточьте автомобиль, сняв клемму с аккумулятора. Это исключает риск срабатывания подушки безопасности и короткого замыкания.
Сдвиньте сиденье максимально назад и вверх для доступа к разъёмам. Под сиденьем BMW 730d обычно располагаются три основных разъёма: питания моторов регулировки, блока подогрева и системы SRS. Их цветовая маркировка: черный, желтый и серый соответственно.
Сначала отсоедините жёлтый разъём системы SRS. Для этого аккуратно потяните фиксатор вверх до щелчка и извлеките разъём. Не используйте металлические инструменты – есть риск повреждения контактов.
Затем отключите серый и черный разъёмы. Они фиксируются защелками, которые нужно поддеть пластиковой лопаткой. Не тяните за провода, разъёмы отсоединяются строго за корпус.
Проверьте состояние контактов – при наличии следов окисления очистите их контактым очистителем. Зафиксируйте провода во избежание повреждений при демонтаже сиденья.
Безопасное извлечение сиденья из салона
Перед отсоединением сиденья BMW 730d обесточьте систему, отключив минусовую клемму аккумулятора. Это предотвратит срабатывание подушек безопасности и короткое замыкание в разъёмах электропроводки.
Сдвиньте сиденье максимально назад, чтобы получить доступ к передним болтам крепления. Используйте торцевую головку E12 для их откручивания. Затем переместите сиденье вперёд и открутите задние болты тем же инструментом. Все четыре болта имеют одинаковую резьбу и длину, перепутать их невозможно.
Поднимите сиденье, не отрывая его полностью от пола, и аккуратно отсоедините разъёмы. Они находятся под сиденьем и защищены пластиковыми крышками. Освободите защёлки, сдвинув фиксатор в сторону, и аккуратно вытащите разъёмы без усилия.
При извлечении сиденья держите его в вертикальном положении, чтобы не повредить отделку салона. Протяните его через заднюю дверь или, при необходимости, через переднюю с наклоном. Не допускайте проворачивания сиденья, чтобы не зацепить порог или центральную консоль.
Разборка механизма регулировки положения сиденья
Для начала работы с механизмом регулировки сиденья BMW 730d необходимо обеспечить доступ к его элементам. Для этого снимите обшивку сиденья, аккуратно отсоединив крепежи. Внимательно следите за состоянием пластиковых защелок, чтобы избежать их повреждения.
После снятия обшивки будет виден сам механизм, который состоит из электродвигателя, рейки и системы зубчатых колес. Первым шагом открутите винты, удерживающие мотор. Используйте ключ с подходящим размером для точности работы и избегайте повреждения резьбы.
Отключение электропитания важно на этапе работы с электродвигателем. Отсоедините проводку, прежде чем приступать к демонтажу. Это предотвратит короткие замыкания или случайное включение мотора.
После снятия мотора открутите крепежные винты рейки. Проверьте состояние зубчатых колес, так как они могут быть изношены или загрязнены. В случае обнаружения дефектов, замените поврежденные элементы.
Важно: Проводите работы с механизмом регулировки сиденья аккуратно, избегая чрезмерного воздействия на пластиковые элементы, так как они могут быть хрупкими. Работу рекомендуется проводить с использованием профессионального инструмента для предотвращения повреждения деталей.
Снятие обивки и проверка состояния амортизирующих элементов
Перед тем как приступить к снятию обивки переднего сиденья BMW 730d, важно подготовить рабочее место и необходимые инструменты. Для этого потребуется набор отверток, пластиковые лопатки и ключи для демонтажа крепежных элементов.
Для начала отсоедините сиденье от электросистемы. Это необходимо для обеспечения безопасности при дальнейших манипуляциях. Далее снимите нижнюю пластиковую накладку сиденья, аккуратно поддев ее пластиковыми инструментами, чтобы избежать повреждения обивки.
После этого открутите болты, которые крепят обивку. На модели BMW 730d они обычно расположены по периметру сиденья, включая боковые части. Используйте подходящие инструменты для того, чтобы не повредить резьбу.
После снятия обивки перейдите к проверке амортизирующих элементов. В сиденьях BMW часто используются пружины и амортизаторы, обеспечивающие комфорт. Для их осмотра внимательно осмотрите каждую пружину на наличие трещин или износа. Признаки повреждений включают посторонние звуки при сжатии сиденья или его неправильную работу.
Чтобы проверить состояние амортизаторов, аккуратно прокачайте сиденье, двигая его в разные направления. Обратите внимание на наличие утечек жидкости или необычные звуки. Если амортизатор выглядит поврежденным или работает неправильно, его следует заменить.
Проверив амортизирующие элементы, убедитесь в том, что все соединения сиденья не имеют люфта. Если какие-либо элементы повреждены, замените их на оригинальные запчасти для сохранения комфортных условий эксплуатации автомобиля.
В завершение установите обивку обратно, убедившись, что все крепления надежно зафиксированы. После установки проверьте работу сиденья в разных положениях для оценки качества работы амортизаторов и общей функциональности.
Подготовка сиденья к установке или ремонту
Перед началом работы необходимо убедиться, что сиденье полностью отключено от системы электроприводов и разъединено с проводкой, если таковая имеется. Для этого аккуратно отсоедините разъемы, следя за их состоянием и целостностью. Также рекомендуется отсоединить аккумулятор, чтобы избежать случайного замыкания.
Снимите все съемные элементы, такие как подлокотники, чехлы, декоративные панели и подушки безопасности, если они установлены. Используйте специальный инструмент, чтобы избежать повреждений креплений и пластиковых деталей. Для удаления чехлов обычно необходимо ослабить защелки или открутить несколько винтов, в зависимости от модели сиденья.
Проверьте механизм регулировки сиденья. Если он неисправен, перед дальнейшей разборкой важно понять причину поломки. Для этого можно осмотреть приводные элементы и проверить наличие повреждений или износа деталей, таких как рычаги или зубчатые рейки.
Обратите внимание на крепежные элементы. Важно точно запомнить или пометить расположение винтов, гаек и болтов, чтобы при сборке не возникло трудностей. Для этого можно использовать маркировку или фотографирование ключевых соединений.
Если предполагается ремонт обивки или элементов, подлежащих замене, аккуратно снимите ткань или кожу с сиденья, не повреждая её. При необходимости используйте специальные средства для размягчения клеевых составов, если таковые присутствуют на материале. После снятия обивки очистите поверхности от пыли и загрязнений.
При подготовке к установке нового сиденья в автомобиль необходимо проверить совместимость всех креплений и электросоединений с моделью BMW 730d. Позиционирование сиденья должно быть точным, чтобы избежать дефектов при эксплуатации.
Вопрос-ответ:
Как разобрать переднее сиденье в BMW 730d шаг за шагом?
Для начала отсоедините аккумулятор автомобиля. Затем с помощью отвертки или ключа открутите все крепежи сиденья. Не забудьте освободить подключения проводки сиденья для электрической регулировки и подогрева. После этого аккуратно снимите сиденье, начиная с передней части и двигаясь назад. Применяя этот подход, не повредите обивку и пластиковые элементы, находящиеся вокруг сиденья.
Какие инструменты нужны для снятия переднего сиденья BMW 730d?
Для работы вам понадобятся стандартные инструменты: набор отверток (крестовые и плоские), ключи для откручивания болтов и гаек, а также пистолет для сжатого воздуха, если необходимо очистить места креплений от грязи и пыли. Рекомендуется также иметь под рукой пластиковой лопаткой или инструментом для снятия пластиковых элементов, чтобы избежать их повреждения.
Как снять сиденье, если оно регулируется электроприводом в BMW 730d?
В этом случае после откручивания всех крепежей нужно отсоединить разъемы питания электропривода и подогрева сиденья. Обычно они расположены под сиденьем, и для их отключения требуется аккуратно освободить фиксаторы разъемов. Важно помнить, что электропривод сиденья работает от аккумулятора, поэтому предварительно рекомендуется отсоединить его, чтобы избежать короткого замыкания.
Какие проблемы могут возникнуть при разборке сиденья BMW 730d?
Одной из самых распространенных проблем является заклиненный болт, особенно если сиденье долго не снималось. В таком случае может понадобиться использование специального инструмента для откручивания. Также могут возникнуть трудности с разъемами электропривода, если они застарели или загрязнены. Важно быть осторожным, чтобы не повредить проводку или пластиковые элементы.
Как правильно собрать переднее сиденье после разборки в BMW 730d?
Сборку начинайте с установки сиденья на крепежные отверстия. Закрепите его с помощью болтов, убедившись, что они затянуты до нужного уровня. Затем подключите разъемы электроприводов и подогрева, следя за тем, чтобы контакты были надежно соединены. В конце проверьте, чтобы сиденье двигалось без заеданий, и все функции, такие как регулировка положения, работали корректно.
Как разобрать переднее сиденье BMW 730d?
Для того чтобы разобрать переднее сиденье BMW 730d, начните с отключения аккумулятора автомобиля. Затем, с помощью ключа, аккуратно отсоедините проводки от подогрева сиденья и датчиков. После этого открутите крепежные болты сиденья, которые находятся в передней и задней частях основания. Далее аккуратно снимите сиденье с его креплений. На этом этапе стоит быть осторожным с проводами, чтобы не повредить их. Проводка под сиденьем может быть связана с системой безопасности, так что желательно обратиться к инструкции.
Какие инструменты понадобятся для разборки переднего сиденья BMW 730d?
Для разборки переднего сиденья BMW 730d вам понадобятся стандартные инструменты: набор торцевых головок с удлинителями, крестовая и плоская отвертки, а также ключи для откручивания болтов сиденья. Рекомендуется использовать специальный ключ для снятия проводки и разъёмов, чтобы избежать повреждений электросистемы. Также желательно иметь под рукой перчатки, чтобы защитить руки от острых элементов и загрязнений.
