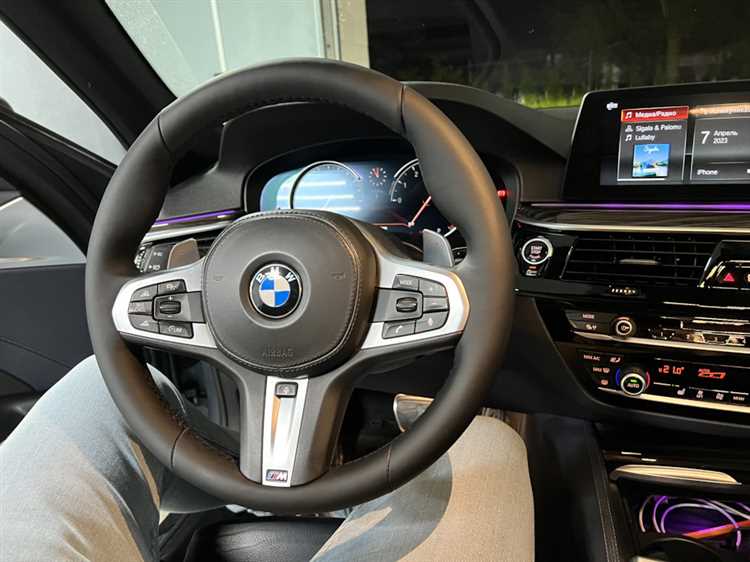

Рулевое колесо BMW G30 включает в себя сложную конструкцию с интегрированной подушкой безопасности, элементами управления мультимедиа и адаптивным круиз-контролем. Прежде чем приступить к разбору, необходимо обесточить систему – отключить аккумулятор не менее чем на 15 минут для предотвращения срабатывания подушки безопасности.
Для снятия подушки безопасности потребуется тонкая отвертка или шестигранник, чтобы нажать фиксаторы с обратной стороны рулевого колеса. Они расположены по бокам, в отверстиях на «спицах» руля. После освобождения модуля подушки его нужно аккуратно отсоединить, отключив два разъема с желтой маркировкой – они идут на пиропатроны. Работать с ними следует в перчатках и избегать резких движений.
Крепление самого рулевого колеса осуществляется через центральный болт под Torx T50. Перед откручиванием болта важно зафиксировать руль в нейтральном положении и отметить его позицию относительно шлицов вала, чтобы после сборки сохранить корректное положение. Болт затянут с усилием около 62 Н·м, рекомендуется использовать динамометрический ключ.
После снятия рулевого колеса открывается доступ к шлейфу с контактным кольцом и элементам управления. При демонтаже контактного кольца необходимо избегать его проворота – внутри находится пружинный механизм с ограниченным числом оборотов, превышение которого приводит к поломке. Лучше сразу зафиксировать положение скотчем или меткой.
Разбор рулевого колеса BMW G30 требует точности и соблюдения порядка действий, особенно при работе с элементами системы SRS. Использование оригинального инструмента и соблюдение всех мер предосторожности – ключ к безопасному и эффективному выполнению задачи.
Как отключить аккумулятор перед началом работ
Перед разборкой рулевого колеса BMW G30 обязательно обесточьте бортовую сеть. Это предотвратит срабатывание подушки безопасности и исключит риск короткого замыкания.
1. Откройте багажник. В BMW G30 аккумулятор установлен в правой нише багажного отделения. Снимите обшивку, удерживаемую клипсами, при помощи пластикового съёмника.
2. Подготовьте инструмент. Для отключения клеммы потребуется ключ на 10 мм. Используйте только изолированный инструмент, чтобы избежать случайного замыкания.
Важно: не отключайте плюсовую клемму. Все работы выполняются только с минусовой клеммой.
4. Подождите минимум 10 минут. После отключения питания дайте время системе безопасности полностью разрядиться. Только после этого переходите к демонтажу рулевого колеса.
Где находятся крепления декоративных накладок
На рулевом колесе BMW G30 декоративные накладки фиксируются при помощи скрытых защёлок и саморезов, доступ к которым ограничен. Основные крепления располагаются с тыльной стороны рулевого колеса – в районе спиц.
Для снятия центральной декоративной накладки необходимо повернуть рулевое колесо на 90 градусов влево или вправо, чтобы получить доступ к отверстиям на задней части. Внутри этих отверстий находятся пружинные фиксаторы подушки безопасности. Используйте тонкую плоскую отвёртку, чтобы нащупать и отжать фиксаторы. После извлечения подушки становятся видимыми два самореза Torx T20, фиксирующие декоративную вставку на лицевой стороне.
Боковые декоративные накладки, расположенные на спицах, удерживаются клипсами и дополнительными направляющими. Для их демонтажа аккуратно подденьте нижнюю часть накладки пластиковым съемником – клипсы находятся ближе к основанию спицы и требуют равномерного усилия для отсоединения.
При сборке важно точно совместить направляющие и не применять чрезмерное усилие, чтобы не повредить крепления. Использование металлического инструмента не рекомендуется – возможно повреждение пластика и видимых поверхностей.
Как безопасно снять подушку безопасности
1. Отключение аккумулятора: отсоедините минусовую клемму аккумулятора не менее чем за 10 минут до начала работ. Это необходимо для разрядки остаточного напряжения в цепи SRS.
2. Подготовка инструментов: потребуется отвертка Torx T20 и пластиковая лопатка. Металлические инструменты использовать нежелательно, чтобы не повредить элементы отделки и не замкнуть контакты.
3. Доступ к фиксаторам: поверните рулевое колесо на 90° влево, чтобы получить доступ к первому отверстию на задней стороне руля. Вставьте отвертку внутрь отверстия, нажмите на металлический фиксатор и слегка потяните подушку на себя. Повторите с противоположной стороны, повернув руль на 90° вправо.
4. Снятие модуля подушки: аккуратно потяните модуль на себя. Не дергайте – сзади подключены два разъема. Зафиксируйте положение руля, чтобы избежать проворачивания.
5. Отключение разъемов: при помощи пластиковой лопатки подденьте фиксаторы разъемов (оранжевые защелки), затем отсоедините разъемы подушки. Избегайте касания контактной группы руками или металлическими предметами.
6. Хранение подушки: разместите модуль на устойчивой поверхности подушкой вверх. Никогда не оставляйте его на солнце или вблизи источников тепла.
Какие инструменты нужны для откручивания рулевого колеса
Для демонтажа рулевого колеса BMW G30 потребуется минимальный, но специализированный набор инструментов. Обычные отвертки или универсальные ключи здесь не подойдут – важна точность и безопасность, особенно при работе с системой подушки безопасности.
Основной элемент – торцевой ключ на 16 мм с длинной ручкой или воротком. Он необходим для откручивания центрального болта, фиксирующего рулевое колесо на валу. Без удлинителя ослабить его сложно – момент затяжки на заводе достигает 60 Нм и более.
Для безопасного снятия подушки безопасности понадобится тонкая шлицевая отвертка длиной не менее 15 см или специальный пластиковый съемник. Через отверстия на задней части рулевого колеса нужно аккуратно нажать на пружинные фиксаторы. Металлические предметы допустимы только при отключённой аккумуляторной батарее – иначе сработает эйрбэг.
Для отсоединения разъёмов подушки потребуется пинцет с изогнутыми губками либо пластиковый съёмник. Разъёмы плотно зафиксированы и чувствительны к перекосу – грубое усилие приводит к повреждению шлейфа.
Дополнительно – динамометрический ключ. При обратной установке рулевого колеса критично соблюдать момент затяжки (указан в техдокументации, как правило – 63 Нм). Это исключает самопроизвольное ослабление или повреждение резьбы на рулевом вале.
Резюме: необходимы торцевой ключ на 16 мм с удлинителем, длинная шлицевая отвертка или съёмник, пинцет для разъёмов и динамометрический ключ. Только с этими инструментами демонтаж можно провести без повреждений и ошибок.
Как правильно зафиксировать рулевое колесо перед демонтажем
Перед началом работ необходимо строго зафиксировать рулевое колесо, чтобы исключить проворот рулевого вала и повреждение шлейфа подушки безопасности. Для этого:
1. Установите передние колёса строго прямо. Проверить это можно визуально по положению шин относительно арок. Отклонение даже на 5–10 градусов может привести к неправильной сборке и перекосу рулевого шлейфа.
2. Заблокируйте рулевой механизм. Выключите зажигание и извлеките ключ (если применимо), затем поверните рулевое колесо до момента блокировки замка. Убедитесь, что оно зафиксировано и не двигается.
3. Зафиксируйте рулевое колесо механически. Используйте фиксатор рулевого колеса или прочный ремень. Оберните ремень через спицы рулевого колеса и закрепите его на стойке или педали тормоза. Натяжение должно исключать малейшие движения.
4. Зафиксируйте рулевой вал. Если рулевая колонка регулируется по вылету и высоте, установите её в нейтральное положение и затяните стопорные винты или рычаг регулировки. Это снизит риск деформации при демонтаже.
Важно: никогда не допускайте проворота рулевого колеса при отключённой батарее – это может привести к повреждению спирального кабеля в модуле SRS.
Как отсоединить шлейфы и разъёмы мультируля
Для безопасного отсоединения шлейфов и разъёмов мультируля BMW G30 необходимо соблюдать несколько важных шагов. Это обеспечит правильную работу системы и предотвратит повреждения элементов.
- Подготовка: Отключите аккумулятор автомобиля. Это предотвратит случайное срабатывание подушек безопасности и других электрических компонентов.
- Удаление airbag: Используйте отвертку для снятия креплений на задней части руля. Это позволит аккуратно извлечь подушку безопасности. Будьте осторожны, так как неправильное снятие может повредить разъёмы подушки.
- Доступ к шлейфам: После снятия airbag откройте крышку, которая закрывает доступ к шлейфам мультируля. Она может быть зафиксирована на защёлках или винтах, которые необходимо открутить.
- Отсоединение шлейфов: Аккуратно отсоедините все подключённые шлейфы. Обратите внимание на механизмы фиксирования – на некоторых разъёмах есть защёлки, которые нужно поддеть с помощью маленькой отвертки. Не применяйте чрезмерные усилия, чтобы избежать повреждения.
- Разъёмы мультируля: Для отсоединения разъёмов мультируля используйте пластиковый инструмент для извлечения, чтобы минимизировать риск повреждения контактных групп. Не вытягивайте провода напрямую, это может привести к их обрыву.
- Проверка состояния: После отсоединения всех компонентов внимательно осмотрите их на наличие повреждений или загрязнений. Это поможет избежать проблем при повторной сборке.
Следуя этим шагам, вы сможете безопасно отсоединить шлейфы и разъёмы мультируля BMW G30 без риска повреждения важнейших компонентов.
На что обратить внимание при снятии шлицевого соединения
При снятии шлицевого соединения рулевого колеса BMW G30 важно учесть несколько ключевых моментов, чтобы избежать повреждения компонентов и обеспечить правильную установку. Ниже перечислены основные рекомендации.
- Использование специального инструмента – Для снятия шлицевого соединения необходимо использовать стяжку или специальный съёмник, который поможет аккуратно отсоединить деталь без повреждений.
- Обеспечение чистоты и смазки – Шлицевое соединение должно быть чистым, а место соединения – смазанным для уменьшения износа и предотвращения заклинивания. Использование подходящей смазки на шлицах поможет избежать повреждений при снятии.
- Проверка положения рулевого колеса – Убедитесь, что рулевое колесо находится в нейтральном положении, иначе неправильная установка после снятия может привести к проблемам с выравниванием.
- Предварительное отсоединение электрических соединений – Прежде чем приступить к снятию шлицевого соединения, отсоедините все электрические разъемы, чтобы избежать коротких замыканий или повреждений проводки.
- Контроль за натяжением гайки крепления – Натяжение крепежных элементов, удерживающих шлицевое соединение, должно быть соответствующим. Избыточная затяжка или недотяжка может повлиять на работу соединения после установки.
- Проверка состояния шлицев – Перед установкой нового соединения тщательно осмотрите шлицы на предмет износа или повреждений. Необходимо заменить поврежденные детали, чтобы избежать проблем в будущем.
- Использование маркеров для выравнивания – Для точной установки после снятия можно использовать маркеры на шлицах и на самом рулевом колесе, чтобы обеспечить правильное положение при сборке.
Следуя этим рекомендациям, можно избежать распространённых ошибок и минимизировать риск повреждения как шлицевого соединения, так и других компонентов системы.
Как подготовить рулевое колесо к установке обратно
Перед установкой рулевого колеса обратно на место, важно тщательно подготовить все компоненты, чтобы обеспечить безопасную и правильную работу системы. Во-первых, убедитесь, что саму деталь, а также место её установки, очищены от грязи и пыли. Это предотвратит возможное загрязнение контактных поверхностей и улучшит крепление.
Проверьте состояние проводки и разъемов. Особое внимание уделите контактным шинам, которые могут быть повреждены или изношены. Если проводка повреждена, выполните её замену или ремонт до установки рулевого колеса. Это важно для функционирования всех электрических систем, включая кнопки на руле и системы управления.
Убедитесь, что центральная гайка или болт, который будет использоваться для крепления рулевого колеса, находится в хорошем состоянии. Это элемент, который должен обеспечивать надежное крепление. Если гайка или болт имеют повреждения, замените их на новые.
Проверьте состояние системы подушки безопасности. Убедитесь, что подушка безопасности не повреждена, а разъемы находятся в исправном состоянии. Если подушка безопасности была снята, аккуратно установите её на место, следя за тем, чтобы все фиксаторы были на своих местах.
Проверьте, что все регулировочные механизмы рулевого колеса работают корректно. Если обнаружены проблемы с регулировкой, устраните их перед установкой. Это поможет избежать дополнительных проблем после того, как рулевое колесо будет установлено.
Не забудьте о том, чтобы правильно выровнять рулевое колесо относительно его центрального положения. Это важно для корректной работы системы управления и для безопасности при движении автомобиля.
Вопрос-ответ:
Как снять рулевое колесо BMW G30?
Для того чтобы снять рулевое колесо на BMW G30, необходимо выполнить несколько шагов. Во-первых, отсоедините аккумулятор, чтобы избежать короткого замыкания или срабатывания подушки безопасности. Затем открутите центральные винты, которые фиксируют рулевое колесо к колонке. Для этого понадобится специальный инструмент для снятия подушки безопасности, так как она крепится к рулевому колесу. После отсоединения подушки, вы сможете снять само колесо, аккуратно извлекая его с помощью специального съемника.
Как правильно заменить подушку безопасности в рулевом колесе BMW G30?
Замена подушки безопасности требует осторожности и точности. Сначала отключите аккумулятор и дождитесь нескольких минут, чтобы сбросить заряд в системе. Затем аккуратно снимите центральную крышку рулевого колеса с помощью специального инструмента. После этого отсоедините разъем подушки безопасности и извлеките ее. Установите новую подушку, подключите разъем и закрепите ее на месте. Все действия необходимо выполнять с учетом инструкции производителя, так как неправильная установка может привести к неработоспособности системы безопасности.
Какие инструменты понадобятся для разборки рулевого колеса BMW G30?
Для разборки рулевого колеса BMW G30 вам понадобятся несколько инструментов. Основные из них — это отвертки с различными насадками, ключи для откручивания креплений и съемник для подушки безопасности. Также может понадобиться специальный инструмент для отсоединения разъемов подушки безопасности и других компонентов. Важно иметь в арсенале также защитные перчатки, чтобы избежать повреждений при работе с острыми элементами рулевого колеса.
Можно ли самостоятельно отремонтировать рулевое колесо BMW G30 или лучше обратиться в сервис?
В зависимости от сложности повреждения рулевого колеса, решение может быть разным. Если речь идет о простых неисправностях, таких как замена кожаного покрытия или замена элементов управления на руле, такие работы вполне можно выполнить самостоятельно, имея необходимые инструменты и инструкции. Однако если повреждения затрагивают элементы безопасности, такие как подушка безопасности или рулевая колонка, лучше обратиться к профессионалам. Важно помнить, что неправильная установка или ремонт может повлиять на безопасность автомобиля.
Какие возможные проблемы могут возникнуть с рулевым колесом BMW G30 и как их устранить?
Одной из распространенных проблем является износ кожаного покрытия на руле, что можно устранить заменой кожаной обшивки или перетяжкой. Еще одной частой неисправностью является неисправность кнопок управления на руле, которая может быть связана с повреждением проводки или самих кнопок. Также бывают проблемы с системой подушки безопасности, если разъемы подушки не работают должным образом. В этом случае потребуется диагностика и замена неисправных частей. Если рулевое колесо стало сильно люфтить или не регулируется, это может указывать на проблемы с рулевой колонкой, которые требует вмешательства специалистов.
Как разобрать рулевое колесо BMW G30?
Для начала нужно подготовить все инструменты, такие как отвертки и ключи для снятия элементов, и отключить аккумулятор автомобиля для безопасности. Следующим шагом снимите центральную крышку рулевого колеса, используя отвертку. После этого открутите крепежные болты, удерживающие саму рулевую колонку. При снятии следите за проводами, которые могут быть подключены к различным кнопкам на руле. Далее осторожно отсоедините эти провода и снимите рулевое колесо. Важно помнить, что требуется аккуратность, чтобы не повредить электрические компоненты автомобиля.
Почему важно правильно разбирать рулевое колесо BMW G30?
Правильный разбор рулевого колеса BMW G30 необходим для обеспечения безопасности и предотвращения повреждений внутренних компонентов. Неправильное обращение с деталями или неаккуратное снятие элементов может привести к поломке проводки, сенсоров или других систем управления автомобилем. Также важно соблюдать порядок работы, чтобы избежать дальнейших проблем при установке новых частей или при обратной сборке автомобиля. Важно не торопиться и быть внимательным к каждому этапу работы.
