Как разобрать салон audi 100 c3

Разборка салона Audi 100 C3 требует последовательного подхода и аккуратности. Модель имеет типичный для конца 80-х годов конструктив, где панели закреплены клипсами и саморезами, а основная проводка проходит под ковровым покрытием и вдоль центрального тоннеля. Чтобы не повредить элементы и избежать проблем при обратной сборке, разбор начинается с демонтажа мелких компонентов и продвигается к более массивным узлам.

Перед началом работ отключается аккумулятор – штатная электрика содержит немало соединений, и пренебрежение этим шагом может привести к короткому замыканию. Первыми демонтируются сиденья. Передние крепятся четырьмя болтами Torx T45 к полу и снабжены разъёмами подогрева и датчиков. Задние сиденья снимаются, начиная со спинки: два болта под крестовую отвёртку в основании и два зацепа сверху.

Обшивка дверей удерживается пластиковыми клипсами и винтами по периметру – особенно хрупки на морозе, поэтому при съёме рекомендуется использовать съёмник для обшивки. После снятия панелей открывается доступ к тросам ручек и разъёмам стеклоподъёмников. Обязательно маркируйте разъёмы, если планируется длительная работа.

Центральная консоль и приборная панель фиксируются множеством креплений – часть из них скрыта под декоративными накладками и вентиляционными дефлекторами. Демонтаж панели приборов следует начинать с рулевого колеса: на дорестайлинговых версиях оно крепится гайкой на 24 мм, за которой расположен контакт кольца звукового сигнала. Далее извлекается приборный щиток, удерживаемый двумя винтами сверху и одним снизу, доступ к которому возможен только при опущенном руле.

Для снятия ковролина необходимо убрать центральный тоннель и пластиковые накладки на порогах. Под ковром обычно накапливается влага, особенно в автомобилях, эксплуатировавшихся зимой. Влага может повредить штатную шумоизоляцию – её рекомендуется проверить на предмет гниения и, при необходимости, заменить.

Подготовка инструментов и отключение аккумулятора перед началом работ

Перед началом разборки салона Audi 100 C3 необходимо подготовить минимальный, но достаточный набор инструментов. Обязательно наличие крестовой и плоской отверток разного размера, трещотки с удлинителями, шестигранников (размеры 5 и 6 мм), TORX T20 и T25, а также пластиковых лопаток для снятия обшивок без повреждений.

Понадобится также небольшой фонарь для подсветки труднодоступных участков и перчатки с хорошим сцеплением – элементы салона могут быть зафиксированы туго, и надежный хват критичен. Отдельно подготовьте контейнеры или пакетики для раздельного хранения крепежа с каждой зоны, это сэкономит время при обратной сборке.

Отключение аккумулятора – обязательный шаг. На Audi 100 C3 клеммы могут быть окислены, поэтому заранее очистите их при необходимости. Отсоедините минусовую клемму ключом на 10 мм, заизолируйте ее, чтобы исключить случайный контакт. Это особенно важно при демонтаже панели приборов, где легко повредить электронику. После отключения убедитесь, что центральный замок и сигнализация не активируются – при необходимости переведите их в сервисный режим.

Наличие продуманного набора и выполнение всех действий строго по порядку исключают повреждение элементов и обеспечивают безопасность во время работ с электрикой и интерьером автомобиля.

Снятие передних сидений с учетом конструкции креплений

Перед началом работ необходимо отключить аккумулятор для предотвращения короткого замыкания при демонтаже разъемов под сиденьями, особенно если установлены подогрев или электропривод.

Сиденья Audi 100 C3 крепятся к полу четырьмя болтами – по два спереди и сзади направляющих салазок. Для доступа к задним болтам сдвиньте сиденье максимально вперёд. Болты под шестигранник, стандарт – M8, головка на 6 мм. После откручивания задних креплений сдвиньте сиденье назад и выверните передние болты.

Если установлены пластиковые накладки на направляющих, снимите их с помощью тонкой плоской отвёртки. Они держатся на фиксаторах и могут быть повреждены при чрезмерном усилии.

После откручивания всех креплений наклоните сиденье назад, чтобы получить доступ к проводке. Аккуратно отсоедините разъёмы, зафиксированные под сиденьем, не дёргая за провода. При наличии подогрева сиденья – разъёмы жёлтого цвета, как правило, с защёлкой, требующей нажатия.

Извлекать сиденье лучше через переднюю дверь. Учитывая массивность конструкции, действуйте аккуратно, чтобы не повредить обшивку стойки и руль. Поверните сиденье в салоне на 90 градусов и выносите в наклонном положении спинкой вверх.

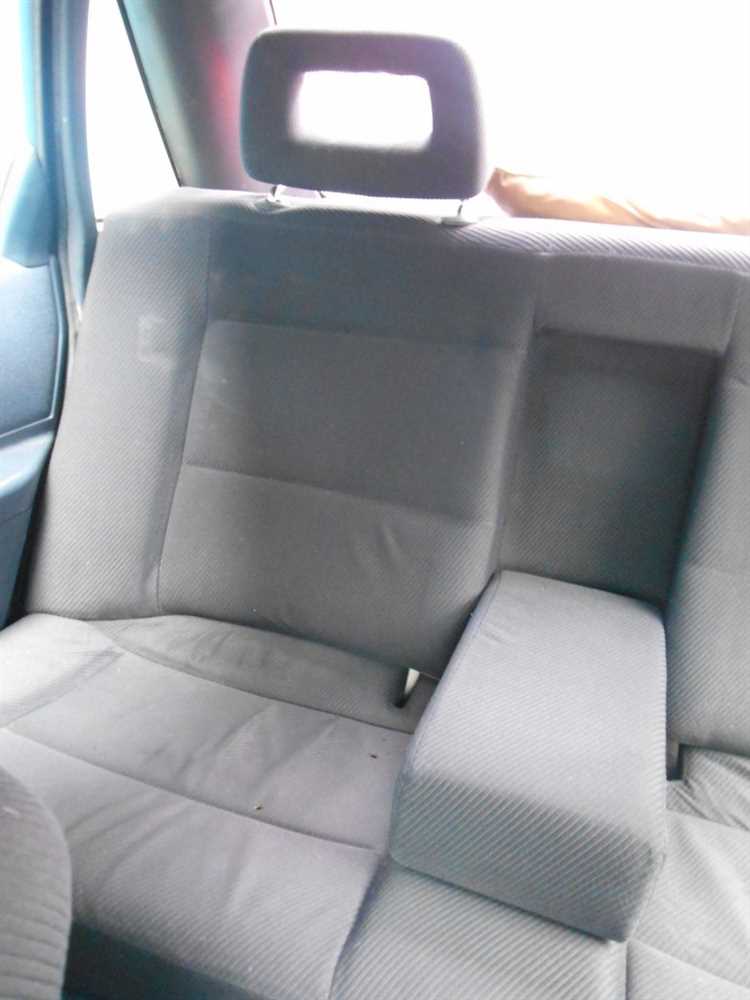

Демонтаж заднего дивана и боковых подушек безопасности

Перед началом работ отключить аккумуляторную батарею – подушки безопасности остаются под напряжением даже при выключенном зажигании. Подождать не менее 10 минут после отсоединения клеммы.

Для снятия заднего дивана сначала освободить нижнюю часть сиденья. Потянуть за передний край подушки вверх до щелчка фиксаторов с двух сторон. Вытащить подушку, аккуратно вытягивая её из-под ремней безопасности.

Спинка дивана крепится болтами TORX T45 в нижней части. Открутить их, приподнять спинку вверх и извлечь из направляющих. Если спинка разделена, снять каждую часть отдельно, начиная с меньшей.

Доступ к боковым подушкам безопасности находится за боковыми обшивками. Демонтаж обшивок начинается с удаления пластиковых фиксаторов. Использовать пластиковую лопатку, чтобы не повредить крепления и обшивку.

Подушки безопасности крепятся болтами под ключ на 10. Перед снятием отсоединить разъём, нажав на фиксатор. Подушку извлекать строго по направлению вверх, не поворачивая и не сгибая.

Хранить снятые подушки следует контактами вверх, вдали от источников тепла и влаги. Повторное подключение аккумулятора производить только после завершения всех монтажных работ.

Разборка центральной консоли и панели переключения передач

Перед началом работ отключите аккумулятор для исключения короткого замыкания при демонтаже элементов с электропроводкой.

1. Снимите декоративную рамку вокруг рычага переключения передач. Она удерживается пластиковыми фиксаторами, подденьте её с двух сторон пластиковым шпателем.
2. Отсоедините резиновый пыльник с рамкой от рычага. При наличии зажимного кольца ослабьте его и сдвиньте пыльник вверх по рычагу.
3. Открутите винты по бокам нижней части центральной консоли (по одному с каждой стороны под пластиковыми заглушками). Используйте крестообразную отвертку.
4. Снимите пепельницу. Откройте её и надавите на фиксатор в нижней части, затем вытяните на себя. Отсоедините разъём подсветки, если он установлен.
5. Открутите винты под пепельницей, которые удерживают центральную консоль. Обычно их два.
6. Сдвиньте переднюю часть консоли вверх и назад, чтобы освободить её от направляющих.
7. Отсоедините разъёмы прикуривателя и, если имеется, блока управления зеркалами и подогревом сидений. Не тяните провода – сначала найдите защёлки разъёмов.
8. Для полного снятия консоли открутите задние крепления (расположены в нише подлокотника или под задней пепельницей, если она есть).

После снятия центральной консоли откроется доступ к тросикам переключения передач, разъёмам и дополнительным монтажным элементам. Проверяйте целостность пластиковых фиксаторов при сборке, они часто ломаются от времени.

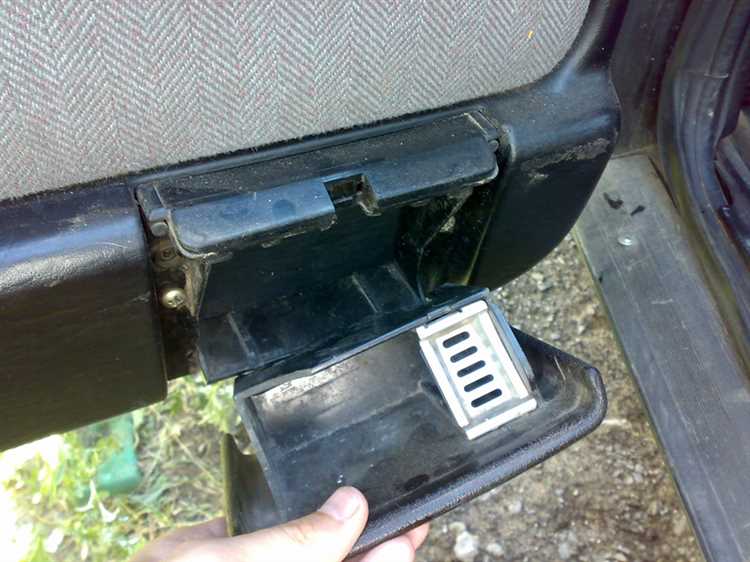

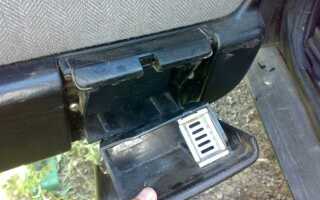

Удаление обшивки дверей без повреждения крепежей

Перед началом работ отключите минусовую клемму аккумулятора, чтобы избежать замыкания при контакте с электропроводкой в двери.

1. Откройте дверь и аккуратно извлеките декоративные заглушки в районе ручки и подлокотника. Под ними скрыты винты крепления обшивки.
2. С помощью крестообразной отвертки выкрутите все винты. Обратите внимание: в Audi 100 C3 они могут быть разного размера – не перепутайте при обратной сборке.
3. Осмотрите нижнюю часть карты двери. Пластиковые пистоны фиксируются в отверстиях по периметру – их можно повредить при неосторожном демонтаже.
4. Используйте съемник для обшивки или пластиковый клин. Начинайте с нижнего угла, равномерно продвигаясь вдоль края двери, аккуратно отжимая обшивку от металла.
5. Каждый пистон следует поддевать отдельно. Не тяните обшивку резко: крепеж может остаться в двери или треснуть.
6. После отсоединения пистонов приподнимите обшивку вверх – она зацеплена за кромку стеклоподъемника.
7. Отключите разъемы проводки: подсветка, динамики, управление зеркалами. Разъемы фиксируются защелками – нажмите на фиксатор перед извлечением.

• Пистоны желательно менять на новые при сборке. Оригинальные имеют артикул 443867299A.
• Не используйте металлические инструменты без защиты – они повреждают ЛКП и обшивку.
• При установке не прилагайте усилий – если пистон не входит, он стоит не в своей позиции.

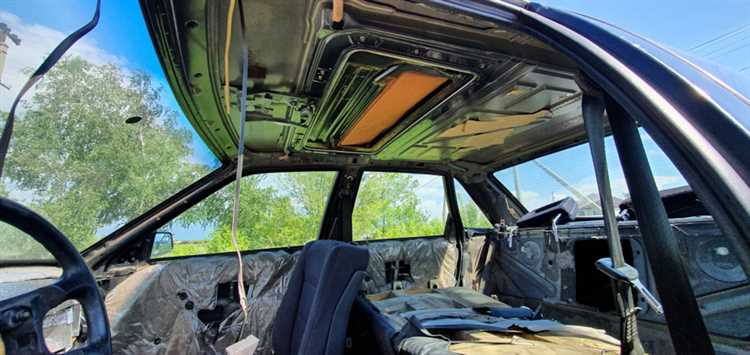

Снятие потолочной обшивки и разбор плафонов освещения

Для снятия потолочной обшивки в Audi 100 C3 необходимо начать с подготовки. Убедитесь, что автомобиль находится на ровной поверхности, а аккумулятор отсоединён, чтобы избежать короткого замыкания при снятии плафонов освещения.

1. Сначала снимите все пластиковые элементы, окружающие плафоны. Используйте пластиковые приспособления, чтобы избежать повреждения обшивки и элементов. Аккуратно подденьте рамки плафонов с обеих сторон и извлеките их. В некоторых моделях обшивка крепится с помощью защёлок, которые требуют применения некоторого усилия при извлечении.

2. После снятия рамки отсоедините проводку от плафонов. Для этого аккуратно освободите разъёмы, не прикладывая чрезмерного усилия, чтобы не повредить контакты. Важно помнить, что некоторые плафоны могут быть оснащены дополнительной системой фиксации, которая потребует осторожного снятия с использованием специализированных инструментов.

3. Переходя к снятию потолочной обшивки, сначала необходимо открутить все болты и винты, фиксирующие её по периметру. Внимательно осмотрите обшивку на наличие скрытых креплений, особенно в углах, где может располагаться дополнительная фурнитура.

4. После откручивания креплений и отсоединения проводки плафонов освещения, аккуратно отогните и снимите потолочную обшивку. Лучше всего работать вдвоём, чтобы снизить риск повреждения обшивки или потолочной основы. Не следует применять чрезмерную силу при снятии – обшивка может зацепиться за другие элементы салона.

5. Для установки плафонов и обшивки на место следуйте обратному порядку, убедившись, что все разъёмы и крепления надёжно зафиксированы. Рекомендуется перед установкой провести тест на исправность освещения, чтобы избежать лишних действий в случае поломки.

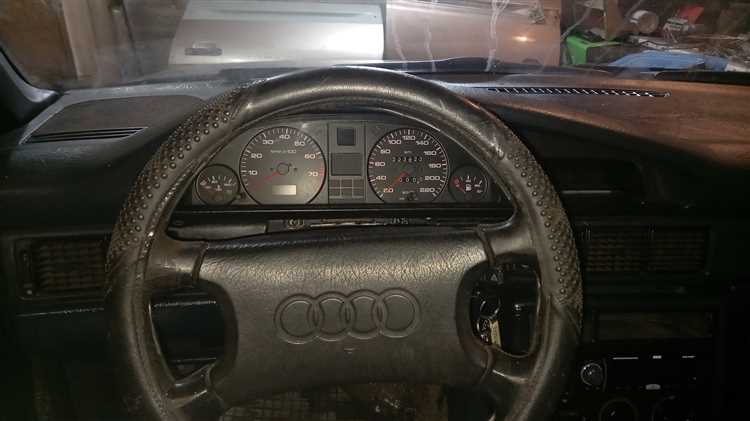

Демонтаж торпедо с отсоединением всех соединительных разъемов

Перед началом работ важно подготовить инструменты: крестовую и плоскую отвертки, набор торцевых ключей, пластиковые накладки для защиты от повреждений. Процесс демонтажа торпедо Audi 100 C3 состоит из нескольких шагов, которые требуют внимательности и последовательности.

1. Отключение аккумулятора – первый и обязательный шаг. Это предотвратит случайные короткие замыкания и сработку подушек безопасности. Отключите отрицательную клемму аккумулятора и подождите несколько минут, чтобы заряд в системе был полностью сброшен.

2. Удаление декоративных панелей – аккуратно снимите центральные и боковые панели с использованием пластиковых съемников. Они прикреплены на защелках, поэтому будьте осторожны, чтобы не повредить их при снятии.

3. Отключение воздушных дефлекторов – с помощью плоской отвертки снимите воздуховоды. На некоторых моделях они могут быть дополнительно закреплены винтами, которые нужно открутить для освобождения деталей.

4. Снятие центральной консоли – открутите все крепежи, которые держат консоль на торпедо. Используйте торцевой ключ, чтобы открутить болты в районе переключателя отопления и климатической системы. После этого аккуратно снимите консоль, освобождая все соединения.

5. Отсоединение разъемов – начните с отсоединения проводки на задней стороне панели. Обычно разъемы расположены в области климатической системы и мультимедиа. Каждый разъем может иметь фиксатор, который нужно нажать или поддеть для безопасного отсоединения. Не торопитесь, чтобы избежать повреждений.

6. Снятие верхней части торпедо – после отсоединения всех проводов и крепежных элементов аккуратно снимите верхнюю часть торпедо. Обычно она закреплена винтами по бокам и сверху, которые необходимо открутить для её снятия. Следите за тем, чтобы не повредить пластиковые защелки.

7. Проверка всех соединений – перед окончательным снятием торпедо, убедитесь, что все соединительные разъемы отсоединены, включая систему управления климатом, аудиосистему и другие элементы. Это гарантирует, что в процессе демонтажа не останутся незаметные подключенные части.

По завершении демонтажа следует аккуратно извлечь торпедо, стараясь не повредить салон и не оставить следов на внутренних панелях автомобиля. Работы по снятию торпедо требуют внимательности, особенно при отключении электрических соединений и разъемов.

Особенности снятия коврового покрытия и шумоизоляции пола

Для начала работы по снятию коврового покрытия в Audi 100 C3 необходимо отключить аккумулятор, чтобы избежать случайного замыкания проводки в процессе демонтажа. Важно учитывать, что ковровое покрытие крепится с помощью защелок и клеевых соединений, что требует аккуратности и использования подходящих инструментов.

1. Открутите болты, фиксирующие сиденья. Это стандартный этап для освобождения пола от препятствий. Болты могут быть скрыты ковровым покрытием или пластиковыми заглушками. Используйте головку подходящего размера, чтобы избежать повреждений крепежных элементов.

2. Снимите пороги и пластиковые накладки, которые закрывают края коврового покрытия. Это может потребовать использования пластиковых лопаток для аккуратного поддевания и снятия накладок, чтобы не повредить пластик и не поцарапать металл.

3. После снятия всех препятствий переходите к аккуратному снятию ковра. Обычно он крепится к полу с помощью клея, что может требовать применения средства для размягчения клея, например, специального очистителя для удаления клеевых остатков.

4. Внимание стоит уделить состоянию шумоизоляционного материала, который также приклеен к полу. Если шумоизоляция в хорошем состоянии, ее можно оставить, в противном случае она удаляется. Для этого воспользуйтесь плоским инструментом, чтобы аккуратно отделить изоляцию от поверхности, избегая повреждения металлочасти пола.

5. После того как ковер и шумоизоляция удалены, очистите поверхность от остатков клея и пыли. Это обеспечит правильное крепление нового покрытия или шумоизоляции, если планируется их замена.

6. На завершающем этапе осмотрите состояние пола автомобиля. При наличии коррозии или повреждений можно провести их устранение перед установкой нового покрытия.

Вопрос-ответ:

Как разобрать переднюю панель Audi 100 C3?

Чтобы разобрать переднюю панель на Audi 100 C3, начните с отключения аккумулятора. Затем с помощью отвертки снимите облицовки и декоративные элементы, закрепленные на панели. Обратите внимание на винты и крепления, которые могут быть скрыты под пластиковыми накладками. После этого аккуратно отсоедините проводку, подключенную к элементам управления и электросистемам. Важно соблюдать осторожность при снятии элементов, чтобы не повредить крепления или другие части интерьера.

Какие инструменты понадобятся для разборки салона Audi 100 C3?

Для разборки салона Audi 100 C3 вам понадобятся отвертки (плоская и крестовая), ключи для снятия декоративных панелей, пластиковые лопатки для аккуратного демонтажа облицовок и возможно специальный съемник для элементов, которые крепятся с помощью зажимов. Также подготовьте перчатки, чтобы избежать повреждения деталей и следов на поверхности.

Как снять сиденья с Audi 100 C3?

Для снятия сидений с Audi 100 C3 сначала нужно открутить болты, которые крепят сиденье к полу автомобиля. Обычно они находятся под ковриком или на каркасах сидений. После того как вы открутите крепления, аккуратно отсоедините проводку, если она есть (например, для электрической регулировки сидений или подогрева). Затем осторожно снимите сиденье с креплений и вытащите его из салона. Важно помнить, что при снятии сиденья необходимо избегать сильных рывков, чтобы не повредить обшивку или пластиковые элементы.

Как снять обшивку дверей на Audi 100 C3?

Для снятия обшивки дверей на Audi 100 C3 нужно сначала отсоединить все крепежные элементы, которые могут скрываться под декоративными накладками или в местах ручек. Используйте пластиковую лопатку для аккуратного снятия обшивки, чтобы не повредить материал двери. После этого открутите болты и отсоедините проводку, если она есть для стеклоподъемников или других электросистем. Обратите внимание на зажимы, которые могут удерживать обшивку, и будьте осторожны при снятии, чтобы не повредить их.

Что нужно учесть при разборке центральной консоли Audi 100 C3?

При разборке центральной консоли Audi 100 C3 нужно внимательно изучить, какие элементы закреплены винтами, а какие — зажимами или на клею. Начните с демонтажа элементов, которые можно легко снять, таких как дефлекторы вентиляции, передняя панель и ручка коробки передач. После этого аккуратно открутите винты, скрытые за декоративными накладками, и отсоедините проводку, которая может быть подключена к различным управляющим системам. Важно следить за тем, чтобы не повредить пластик и другие элементы, особенно если консоль старого автомобиля.

Как разобрать салон Audi 100 C3 по шагам?

Для того чтобы разобрать салон Audi 100 C3, потребуется выполнить несколько последовательных действий. Первоначально нужно отключить аккумулятор, чтобы избежать короткого замыкания при работе с электрическими компонентами. Затем начните с снятия пластиковых панелей дверей и обивки сидений. Для этого открутите все крепежи и аккуратно извлеките детали, избегая повреждений. Важно помнить, что многие элементы могут быть прикреплены с помощью защелок, поэтому используйте подходящие инструменты для их снятия. После этого можно переходить к разборке центральной консоли и приборной панели. В конце необходимо аккуратно отсоединить все проводки и соединения, чтобы не повредить электрические компоненты. Весь процесс требует терпения и осторожности, особенно при работе с пластиковыми частями, которые могут ломаться при чрезмерных усилиях.
