Снятие блока управления BSI (бортовая система интеграции) на Citroen C5 X7 – процесс, требующий внимательности и точности. Этот блок управляет множеством важных функций автомобиля, включая электрику, систему безопасности и управления двигателем. Знание правильной последовательности действий и подготовка к процессу помогут избежать ошибок и повреждений компонентов.
Шаг 1: Подготовка
Перед тем как приступить к снятию BSI, убедитесь, что автомобиль выключен, а ключ зажигания извлечен. Отключите аккумулятор, чтобы избежать короткого замыкания и защитить электрооборудование от повреждений.
Шаг 2: Доступ к BSI
BSI на Citroen C5 X7 расположена под панелью приборов, возле рулевой колонки. Для доступа к блоку потребуется снять пластиковые накладки и панель, скрывающую блок. Работайте аккуратно, чтобы не повредить крепления и элементы отделки.
Шаг 3: Отключение соединений
После того как блок будет доступен, отсоедините все электрические разъемы. Будьте осторожны с проводами и разъемами – они могут быть хрупкими и легко повреждаются при грубом обращении. Используйте инструменты, которые подходят для работы с такими соединениями, чтобы избежать повреждения контактных элементов.
Шаг 4: Снятие BSI
После отключения всех разъемов и крепежных элементов аккуратно извлеките блок. Работайте в два человека, если возможно, чтобы избежать перегибов проводки и повреждения внутренних элементов. BSI имеет несколько креплений, которые нужно освободить, прежде чем извлечь его полностью.
Шаг 5: Завершающие работы
После снятия блока убедитесь, что на месте не осталось поврежденных проводов или разъемов. Убедитесь, что место установки нового или восстановленного блока подготовлено должным образом.
Подготовка инструментов и материалов для снятия BSI
Перед началом работы необходимо подготовить все необходимые инструменты и материалы. Это обеспечит правильность выполнения операций и минимизирует риск повреждения компонентов.
- Плоские и крестовые отвертки – для снятия крепежных элементов и доступа к монтажным точкам BSI. Обратите внимание на размер отвертки в зависимости от типа винтов, используемых в вашем автомобиле.
- Ключи и торцевые головки – для демонтажа болтов и гаек, которые могут закреплять блок BSI в салоне автомобиля.
- Пластиковые инструменты для разборки – для аккуратного снятия облицовки и панели без повреждения пластика.
- Изолента – для защиты проводов и разъемов во время работы. При необходимости закрепите разъемы, чтобы избежать случайных замыканий.
- Щупы для измерений – полезны для проверки электрических соединений перед снятием BSI и для тестирования блока после установки.
- Перчатки – для защиты рук от повреждений и загрязнений при работе с внутренними компонентами.
- Флеш-накопитель или диагностический сканер – для резервного копирования данных из BSI перед его снятием и дальнейшим использованием для диагностики.
Также рекомендуется подготовить место для работы – оно должно быть достаточно просторным и хорошо освещенным. Подготовьте контейнеры для мелких деталей, чтобы не потерять их в процессе разборки.
При необходимости замены деталей убедитесь, что у вас есть все необходимые запасные части для замены поврежденных элементов, таких как разъемы, винты или другие крепежные элементы.
Отключение аккумулятора для безопасности
Перед снятием BSI (блока системы индикации) на Citroen C5 X7 необходимо обеспечить безопасность. Один из важнейших этапов – отключение аккумулятора. Это предотвращает короткие замыкания, случайное включение электросистем и снижает риск повреждения компонентов автомобиля.
Процесс отключения аккумулятора требует точности. Для этого выполните следующие шаги:
1. Убедитесь в безопасности: Перед началом работ необходимо снять все возможные источники питания, чтобы избежать случайных замыканий. Также убедитесь, что автомобиль находится в нейтральном положении, и рычаг переключения передач не задействован.
2. Найдите аккумулятор: На Citroen C5 X7 аккумулятор обычно расположен в багажном отделении, под обшивкой или специальной крышкой. Убедитесь, что вы точно нашли его, чтобы избежать ошибок при дальнейших действиях.
3. Используйте защитные перчатки: Перед тем как начать работу, обязательно надевайте защитные перчатки. Это не только обезопасит вас от возможных поражений электрическим током, но и защитит от окислений и грязи.
4. Снимите отрицательную клемму: Первым делом отсоедините отрицательную (минусовую) клемму. Это обязательное правило для предотвращения возможных коротких замыканий. Используйте ключ для ослабления гайки, затем аккуратно снимите клемму. Никогда не начинайте с положительной клеммы.
5. Снимите положительную клемму: После того как отрицательная клемма отсоединена, можно безопасно работать с положительной (плюсовой) клеммой. Повторите процесс ослабления гайки и снимите клемму.
6. Проверьте отсутствие напряжения: После отсоединения аккумулятора рекомендуется использовать мультиметр для проверки отсутствия напряжения в системе. Убедитесь, что не остается никаких электрических потоков.
7. Закрытие и защита: После отключения аккумулятора важно защитить клеммы от контакта с металлическими частями автомобиля. Для этого можно использовать изоленту или пластиковые крышки, если они есть в комплекте.
Процесс отключения аккумулятора требует внимания и аккуратности. Несоблюдение порядка может привести к повреждению системы или даже опасным ситуациям.
Снятие панели приборов для доступа к BSI
Для доступа к блоку управления BSI на Citroen C5 X7 необходимо снять панель приборов. Следующие шаги помогут выполнить эту задачу:
1. Подготовка
Отключите аккумулятор автомобиля. Это предотвратит возможные короткие замыкания и обеспечит безопасность работы с электрическими компонентами.
2. Демонтаж обшивки рулевой колонки
Используя пластиковые лопатки, аккуратно снимите обшивку рулевой колонки. Обратите внимание на скрытые крепежи, чтобы не повредить пластик.
3. Снятие центральной консоли
Открутите все болты и винты, которые удерживают центральную консоль. Обычно они находятся в нижней части, а также скрыты за пластиковыми накладками. Используйте отвертку с подходящей насадкой для откручивания винтов. После этого аккуратно отсоедините центральную консоль от панели.
4. Снятие панели приборов
Для снятия панели приборов необходимо открутить несколько болтов, расположенных по периметру панели. Внимательно осмотрите нижнюю и боковые части панели. Затем аккуратно подденьте панель с помощью пластиковых инструментов, избегая повреждения креплений и пластиковых деталей.
5. Отсоединение проводки
После того как панель будет снята, отсоедините все электрические разъемы, подключенные к приборной панели. Убедитесь, что разъемы отсоединены аккуратно, чтобы избежать повреждения проводки или разъемов.
6. Доступ к BSI
После снятия панели приборов откроется доступ к блоку управления BSI. Обычно он располагается под центральной частью панели, между панелью и воздуховодами. Для дальнейшего демонтажа BSI необходимо открутить дополнительные крепежи и аккуратно извлечь блок.
Будьте внимательны при снятии и установке всех компонентов, чтобы избежать повреждений и обеспечить правильную работу системы после сборки.
Локализация блока BSI в автомобиле
Блок BSI (бортовой системы управления) на Citroen C5 X7 располагается в одном из ключевых мест внутри автомобиля, что требует внимательности при его поиске. Для локализации этого блока важно понимать его расположение относительно других элементов и компонентов автомобиля.
Основное место расположения блока BSI – это водительский отсек, в частности, под торпедо со стороны водителя, в области рулевой колонки. Для точной локализации можно следовать следующей инструкции:
- Откройте дверцу водителя и сядьте в автомобиль.
- Наклонитесь вниз, чтобы осмотреть пространство под панелью приборов, справа от педального узла.
- Блок BSI скрыт в защитном кожухе, который может потребовать снятия некоторых пластиковых панелей или обшивки.
Также блок BSI может быть установлен в моторном отсеке, за щитом тормозной системы или в области передней части салона под пассажирским сиденьем. Важно отметить, что в зависимости от комплектации автомобиля расположение может слегка отличаться, однако общие ориентиры остаются прежними.
- Для доступа к блоку в моторном отсеке снимите пластиковые защитные панели.
- При поиске блока в салоне нужно аккуратно отсоединить пластиковую облицовку и защитные элементы, чтобы не повредить разъемы.
В случае затруднений в поиске блока BSI можно воспользоваться схемой электропроводки для вашего автомобиля, которая также подскажет точное местоположение компонента.
Отсоединение всех проводов от блока BSI
Перед началом отсоединения проводов от блока BSI Citroen C5 X7 важно убедиться в отсутствии напряжения в системе. Для этого снимите отрицательную клемму аккумулятора.
Первым шагом является определение расположения блока BSI. Он обычно находится в центральной консоли под приборной панелью. Для доступа к блоку потребуется снять пластиковые панели и другие элементы обшивки.

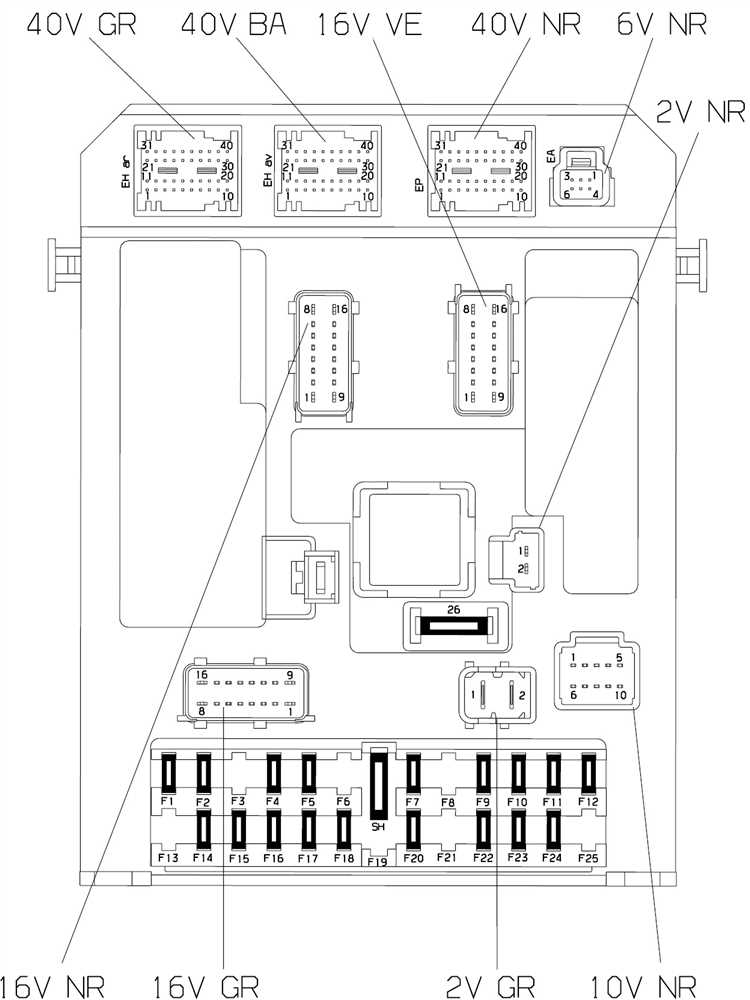

После того как панель будет снята, начните с отсоединения проводки, подключенной к блоку BSI. На блоке будут несколько разъемов. Каждый разъем необходимо отсоединить поочередно, начиная с самых крупных и заканчивая мелкими соединениями.
Важно: при отсоединении проводов используйте инструменты с изолированными ручками, чтобы избежать повреждения контактов. Сначала отсоедините провода питания, затем датчики и другие сигнальные соединения. Для некоторых соединений потребуется аккуратно надавить на защелки, чтобы освободить их.
Рекомендация: запоминайте порядок отсоединения проводов или сделайте фотографии перед разбором. Это поможет при повторной сборке и подключении блока BSI.
Не забывайте про заземляющий провод. Обычно он крепится к металлическим частям автомобиля, и его отсоединение требуется в последнюю очередь, чтобы избежать короткого замыкания.
После отсоединения всех проводов, аккуратно удалите блок BSI из его креплений и извлеките его из автомобиля.
Демонтаж креплений BSI и извлечение блока
Для начала работы с демонтажом BSI на Citroen C5 X7 необходимо снять панель, в которой расположен блок. Обычно BSI находится за бардачком или рядом с центральной консолью. Для этого откройте бардачок и аккуратно снимите его с петель. Обратите внимание, что для этого потребуется освободить несколько фиксаторов, удерживающих панель на месте.
После снятия панели, вам откроется доступ к креплениям блока BSI. В большинстве случаев блок фиксируется несколькими винтами или болтами. Используйте подходящий инструмент (обычно крестовую или торцевую отвертку), чтобы аккуратно открутить все крепежные элементы. Не торопитесь, чтобы не повредить пластиковые элементы панели.
Внимательно отсоедините все разъемы, которые подключены к блоку BSI. Для этого аккуратно нажмите на фиксатор каждого разъема и извлеките его. Убедитесь, что не повреждаете провода, чтобы избежать дополнительных проблем при сборке.
После того как все разъемы отсоединены, можно начать извлечение самого блока. Сначала ослабьте блок, чтобы он немного отодвинулся от места установки. Затем плавно и равномерно извлекайте блок, избегая рывков, чтобы не повредить внутренние компоненты.
При извлечении блока BSI рекомендуется сразу отметить положение проводки и разъемов, чтобы избежать ошибок при установке нового блока или возвращении старого на место.
Проверка состояния снятого BSI и диагностика

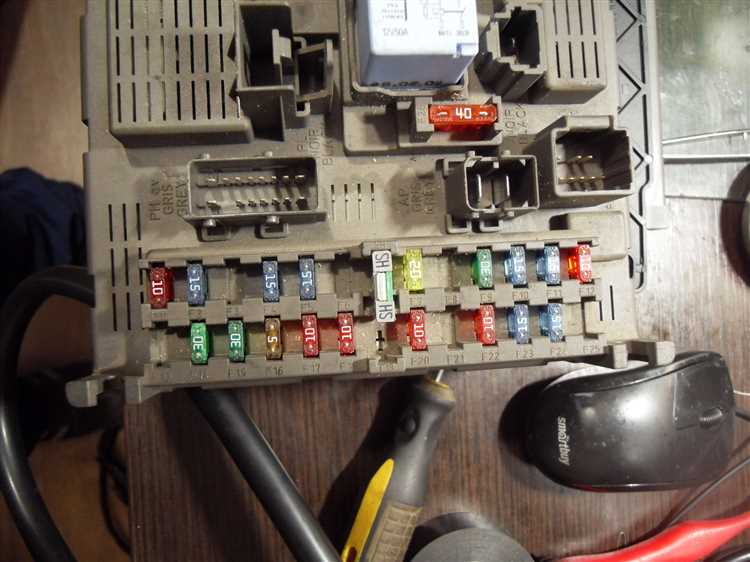

После снятия BSI с автомобиля Citroen C5 X7 важно провести тщательную проверку его состояния, чтобы выявить возможные повреждения или неисправности. На первом этапе осмотрите сам блок на предмет видимых повреждений, таких как трещины, ожоги или следы коррозии. Особенно важно проверить контакты разъемов и пины, которые могут быть окислены или повреждены из-за неправильной работы системы или воздействия влаги.
Для диагностики состояния BSI следует использовать специализированное оборудование, такое как диагностический сканер, совместимый с автомобилями группы PSA. Сканер позволяет считать ошибки, записанные в памяти блока, и выявить возможные сбои в работе системы управления автомобилем. Подключив сканер, убедитесь, что устройство распознает BSI и получает доступ к его параметрам. Если соединение не удается установить, возможно, проблема в самом блоке или в проводке, ведущей к нему.

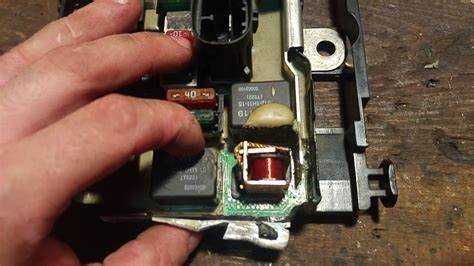

Особое внимание стоит уделить проверке функциональности конденсаторов и микросхем на плате BSI. В случае видимых повреждений или утечек электролита в области конденсаторов, BSI может работать некорректно или не запускаться вообще. Для более глубокой диагностики можно использовать осциллограф для проверки сигналов, поступающих на ключевые элементы BSI.
После первичной проверки и диагностики важно провести тесты на стенде или в реальных условиях эксплуатации автомобиля. Это позволит убедиться в правильности работы блока после снятия и ремонта. В случае появления новых ошибок после тестирования, повторно проверьте соединения и кабели, а также перепрограммируйте блок, если это необходимо.
Установка нового BSI и подключение всех систем
После установки нового блока BSI в Citroen C5 X7 необходимо провести несколько шагов для правильной работы всех систем автомобиля. Сначала подключите новый блок BSI к электропроводке, соблюдая правильную последовательность подключения. Убедитесь, что все разъемы плотно сидят и не имеют дефектов, что позволит избежать ошибок при подключении различных систем.
Далее, настройте параметры блока с использованием диагностического сканера. Подключите сканер к OBD-II разъему автомобиля и выполните диагностику. Это необходимо для синхронизации блока с другими системами автомобиля, такими как система управления двигателем, подушки безопасности и системы комфорта. В процессе синхронизации могут потребоваться коды разблокировки, которые можно получить от официального дилера или через сервисные программы.
После завершения настройки блок BSI должен автоматически активировать все подключенные системы. Проверьте работу каждой системы по очереди: климат-контроль, система освещения, стеклоочистители, центральный замок и другие элементы, которые управляются через BSI. Особое внимание уделите системе безопасности – подушкам безопасности и ремням. Все ошибки и сбои должны быть устранены в ходе диагностики.
Если после установки нового блока возникают проблемы с работой систем, рекомендуется повторно выполнить процедуру синхронизации или обратиться к профессионалам для более глубокого анализа состояния электроники автомобиля.
Вопрос-ответ:
Что такое BSI в Citroen C5 X7 и зачем его снимать?
BSI (Body Systems Interface) – это блок управления на автомобиле Citroen C5 X7, который отвечает за управление различными электронными системами, такими как освещение, центральный замок, стеклоподъемники и другие. Снимать BSI нужно в случае, если требуется его сброс, замена или восстановление после сбоев в работе. Это может потребоваться при смене аккумулятора, программировании ключей или при возникновении ошибок в системах автомобиля.
Можно ли снять BSI самостоятельно, или лучше обратиться к специалисту?
Снять BSI самостоятельно можно, если у вас есть опыт работы с автомобилями и минимальные навыки работы с электроникой. Однако если вы не уверены в своих силах или у вас нет нужных инструментов, рекомендуется обратиться к специалисту. Неправильная установка или подключение блока BSI может привести к сбоям в работе других систем автомобиля.
