Рулевое колесо BMW F20 оснащено подушкой безопасности, механизмами управления мультимедиа и системой подключения к бортовой электронике. Перед началом работ необходимо обесточить систему – отключение аккумулятора (минусовой клеммы) должно производиться минимум за 10 минут до вмешательства, чтобы избежать случайного срабатывания подушки безопасности.
Для доступа к креплениям требуется поворот рулевого колеса на 90 градусов влево и вправо, что обеспечивает доступ к двум фиксаторам с обратной стороны. Используется тонкая отвертка или специальный штифт – при нажатии на пружинные замки подушка выходит из посадочного места. Важно не применять избыточную силу, чтобы не повредить разъёмы и корпус самого рулевого колеса.
Электрические разъёмы на задней части подушки отключаются строго по очереди. Центральный болт рулевого колеса фиксируется ключом Torx T50 – его ослабляют, но не полностью откручивают до момента снятия руля. Перед демонтажем делается метка положения руля на валу, чтобы избежать ошибок при повторной установке и сбоя в работе датчика положения рулевого вала (SZL).
Отключение аккумулятора перед началом работ
Перед демонтажем рулевого колеса на BMW F20 необходимо полностью обесточить автомобиль во избежание срабатывания подушки безопасности. Используется аккумулятор на 12 В, установленный в багажном отсеке, с правой стороны под крышкой пола.
Сначала убедитесь, что зажигание выключено, ключ извлечён, двери закрыты, а электросистема автомобиля находится в состоянии покоя не менее 10 минут. Это важно для корректного завершения работы всех управляющих модулей.
Порядок отключения:
Не отключайте положительную клемму – это не требуется и увеличивает риск короткого замыкания. После отсоединения минусовой клеммы подождите не менее 5 минут до начала работ с рулевым колесом, чтобы гарантировать разрядку остаточного напряжения в цепях безопасности.
Демонтаж подушки безопасности с рулевого колеса
Перед началом работ отключить минусовую клемму аккумулятора. Выждать не менее 15 минут для полной разрядки остаточного напряжения в системе SRS.
Подушка безопасности на рулевом колесе BMW F20 крепится с обратной стороны рулевого колеса двумя пружинными фиксаторами. Для снятия потребуется тонкая отвертка или специальный съёмник с Г-образным концом.
- Повернуть рулевое колесо на 90 градусов влево, чтобы получить доступ к первому отверстию на задней части рулевого колеса.
- Ввести инструмент в отверстие до упора и аккуратно нажать на пружину, удерживающую подушку. Одновременно слегка потянуть подушку на себя, чтобы зафиксировать её в освобождённом положении.
- Повернуть рулевое колесо на 180 градусов в противоположную сторону и повторить процедуру со вторым фиксатором.
- Когда оба фиксатора освобождены, аккуратно извлечь подушку, не применяя усилий. Действовать строго по центру, чтобы не повредить направляющие.
- Отключить два разъёма: оранжевый и черный. Для этого аккуратно приподнять фиксирующие защёлки и извлечь разъёмы из разъёмных колодок на подушке.
Хранить снятую подушку лицевой стороной вверх в недоступном для посторонних месте, вдали от источников тепла и электромагнитных помех.
Отсоединение разъёмов внутри рулевого колеса

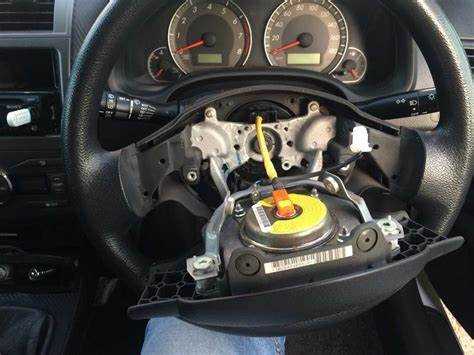

После снятия подушки безопасности открывается доступ к разъёмам, размещённым внутри рулевого колеса. В первую очередь отсоединяется жёлтый разъём модуля подушки – он фиксируется центральной защёлкой. Для его демонтажа необходимо приподнять фиксатор тонкой пластиковой лопаткой и аккуратно извлечь разъём из гнезда.
Далее отсоединяется разъём кнопок управления мультимедиа и круиз-контролем. Он, как правило, выполнен в виде компактного блока с защёлкой сбоку. Защёлку необходимо слегка отжать и потянуть разъём на себя, удерживая рулевое колесо от проворачивания.
Если установлена функция подогрева руля, присутствует дополнительный разъём – чёрный, с двумя контактами. Его демонтаж выполняется без усилия: фиксатор нажимается сверху, после чего разъём плавно извлекается.
Перед полным отсоединением всех разъёмов убедитесь, что рулевое колесо зафиксировано в положении «прямо», чтобы избежать ошибок при последующей сборке. Не допускайте перекручивания проводки спирального кабеля (шлейфа), особенно при повороте рулевого колеса после снятия, так как это может повредить контактную группу.
Ослабление центрального болта крепления руля
Перед ослаблением болта отключите клемму аккумулятора и подождите не менее 30 минут для разрядки остаточного напряжения в системе подушки безопасности. Это исключит срабатывание при демонтаже.
Центральный болт расположен за снятым блоком подушки безопасности. Используется болт с внутренним многогранником (Torx или XZN – в зависимости от года выпуска). Для BMW F20 чаще применяется XZN M12. Убедитесь, что инструмент точно соответствует профилю, иначе возможно повреждение грани.
Фиксируйте руль штатным замком блокировки или ассистентом, чтобы избежать проворачивания вала. Не допускается использование рулевого упора – это может повредить рулевую колонку.
Используйте трещотку с удлинителем или моментный ключ. Больт затянут с усилием порядка 62 Н·м, поэтому потребуется ощутимое усилие. Работайте строго по оси, избегая перекосов.
После ослабления болта выкрутите его вручную, не вытаскивая руль – это предотвратит случайный срыв шлицев. Отложите болт отдельно – повторное использование не рекомендуется, так как это элемент одноразовой фиксации с предварительным натягом.
Снятие рулевого колеса с вала рулевой колонки
Перед демонтажем отсоедините минусовую клемму аккумулятора и выждите не менее 15 минут для деактивации системы SRS. Используйте торкс Т50, чтобы открутить центральный болт крепления рулевого колеса к валу. Для этого потребуется удерживать руль от проворачивания – зафиксируйте его с помощью ассистента или специального фиксатора.
После удаления болта не применяйте резких усилий. Слегка раскачивайте рулевое колесо в горизонтальной плоскости, чтобы освободить его с шлицевого соединения. Не допускайте перекосов, чтобы не повредить шлицы вала. Если руль не поддаётся, используйте съёмник, предназначенный для рулевых колес, предварительно убедившись, что под подушкой безопасности не осталось проводки.
Перед полным снятием рулевого колеса аккуратно отсоедините разъёмы шлейфа и проводов подушки безопасности. Не тяните за провода – освободите фиксаторы и извлеките штекеры по направлению их естественного движения.
После демонтажа проверьте целостность контактного кольца и шлицевой части вала. Повреждение этих элементов приведёт к сбоям в работе подушки безопасности и датчика угла поворота рулевого колеса.
Проверка состояния шлейфа и контактов после снятия
Осмотрите шлейф под рулевым колесом на предмет трещин, разрывов и потертостей, особенно в местах сгибов. Повреждения изоляции могут привести к короткому замыканию или перебоям в работе подушек безопасности и управления мультимедиа.
Проверьте целостность медных дорожек на шлейфе. Для этого аккуратно расправьте шлейф и осмотрите его под ярким светом. Любые потертости или разрывы дорожек требуют замены шлейфа, так как восстановление практически невозможно.
Контакты в разъёмах очистите от пыли и коррозии с помощью изопропилового спирта и мягкой щетки. Коррозия снижает качество сигнала и может вызывать сбои в работе электроники.
После очистки убедитесь в плотном прилегании разъемов и отсутствии люфта при сборке. Неплотный контакт приводит к прерывистым соединениям и ошибкам в системе управления рулем и подушками безопасности.
Используйте мультиметр в режиме прозвонки для проверки цепей шлейфа. При обнаружении обрывов или коротких замыканий шлейф подлежит замене.
Особое внимание уделите защите шлейфа от перегибов при повторной установке рулевого колеса – неправильная укладка ускорит износ и вызовет повреждения.
Подготовка рулевого колеса к установке или замене
Перед установкой или заменой рулевого колеса на BMW F20 необходимо выполнить ряд подготовительных действий для обеспечения безопасности и корректной работы систем автомобиля.
- Отключение аккумулятора – обязательно отсоедините отрицательную клемму аккумулятора. Это предотвратит случайное срабатывание подушки безопасности и защитит электронные компоненты.
- Проверка состояния рулевого колеса – осмотрите шлицы центрального крепления на наличие повреждений, износа или деформаций. Поврежденные элементы требуют замены перед установкой.
- Подготовка крепежных элементов – используйте оригинальные болты или болты с заводскими характеристиками по прочности и размеру. Очистите резьбу от грязи и нанесите фиксатор резьбы с контролируемой разборностью.
- Проверка механизма подушки безопасности – убедитесь, что контакты и разъемы модулей подушки чисты и не повреждены. При необходимости замените изношенные провода и фиксаторы.
- Смазка шлицев – нанесите тонкий слой специальной смазки для шлицевого соединения рулевого колеса и вала. Это обеспечит легкость монтажа и предотвратит коррозию.
- Установка рулевого колеса в нейтральное положение – совместите метки на рулевом вале и рулевом колесе, чтобы обеспечить правильное выравнивание при монтаже.
Следование этим шагам гарантирует надежную фиксацию рулевого колеса и сохранит функциональность всех систем безопасности BMW F20.
Вопрос-ответ:
Как правильно отключить аккумулятор перед снятием рулевого колеса на BMW F20?
Перед началом работы необходимо полностью отключить аккумулятор, чтобы избежать случайного срабатывания подушки безопасности. Для этого следует открыть капот, найти клемму «минус» и аккуратно отсоединить её с помощью гаечного ключа. После этого рекомендуется подождать около 10–15 минут, чтобы система подушки безопасности полностью отключилась.
Какие инструменты нужны для демонтажа рулевого колеса на BMW F20?
Для снятия рулевого колеса потребуется набор инструментов, включающий торцевые головки (обычно на 16 или 17 мм), крестовую отвертку для снятия декоративных крышек и пластиковых элементов, а также специальный съемник рулевого колеса для более удобного демонтажа. Помимо этого, может понадобиться пластиковая лопатка, чтобы не повредить обшивку при разборке.
Какие шаги нужно выполнить для снятия подушки безопасности с рулевого колеса BMW F20?
Сначала следует отключить аккумулятор и подождать, чтобы система безопасности разрядилась. Далее на задней части рулевого колеса откручиваются крепления подушки, обычно это два болта или защелки. После аккуратного снятия подушки нужно отключить разъемы электрических соединений. Все действия выполняются осторожно, чтобы не повредить проводку и не активировать систему безопасности.
Как избежать повреждений при снятии рулевого колеса на BMW F20?
Чтобы не повредить рулевое колесо и связанные с ним элементы, важно использовать подходящие инструменты и следовать пошаговой инструкции. Не стоит применять чрезмерную силу при откручивании болтов и демонтаже деталей. Также рекомендуется соблюдать меры безопасности, отключая аккумулятор и аккуратно отсоединяя электрические разъемы, особенно связанные с подушкой безопасности. Если нет опыта, лучше проконсультироваться с профессионалом или внимательно изучить руководство по ремонту.
