Рулевое колесо на BMW E90 крепится к рулевому валу центральной гайкой и дополнительно фиксируется шлицами. Перед демонтажем обязательно обесточить систему – в первую очередь ради безопасности, так как внутри установлен модуль подушки безопасности. Отсоединение аккумулятора следует производить не менее чем за 15 минут до начала работ, чтобы исключить случайное срабатывание подушки.
Для доступа к креплению подушки безопасности потребуется тонкая отвертка или шестигранник. На задней стороне рулевого колеса предусмотрены два технологических отверстия – через них нужно нажать на защелки, удерживающие модуль. Работа требует аккуратности: чрезмерное усилие может повредить пластиковые элементы.
После отсоединения модуля SRS, необходимо аккуратно отключить разъемы питания и сигнальный кабель. Центральная гайка рулевого колеса затянута с высоким моментом – понадобится торцовый ключ с длинным воротком. Перед откручиванием стоит нанести метку на валу и ступице рулевого колеса, чтобы после установки сохранить правильное положение относительно продольной оси автомобиля.
При демонтаже следует избегать вращения рулевого вала, чтобы не повредить шлейф штурвала (clock spring), соединяющий кнопки на руле и систему подушки безопасности с основным жгутом проводки. Если шлейф будет смещён, возможна ошибка системы SRS или поломка контактов при сборке. Оптимально зафиксировать вал стопором или иным доступным способом до завершения работ.
Подготовка инструментов и отключение аккумулятора
Перед демонтажем рулевого колеса необходимо подготовить следующий инструмент:
- торкс T20 и T30 с удлинителем;
- головка на 16 мм с воротком;
- тонкая плоская отвёртка для фиксации защёлок;
- пластиковые лопатки для снятия кожуха рулевой колонки;
- диэлектрические перчатки (при работе с аккумулятором);
- маркер или малярная лента для метки положения руля.
Сначала отключается аккумулятор:
- Открыть багажник и поднять люк над аккумулятором, расположенным справа под обшивкой.
- Ключом на 10 мм ослабить клемму минусового провода.
- Снять клемму и изолировать её, чтобы исключить случайное замыкание.
- Выждать не менее 10 минут для полной разрядки цепей подушек безопасности.
Демонтаж декоративных элементов и кожуха рулевой колонки
Перед началом работы отключается аккумулятор. Ожидается не менее 10 минут для полной разрядки остаточного напряжения в системе SRS. Это исключает срабатывание подушки безопасности при демонтаже.
Сначала аккуратно снимается верхняя декоративная накладка приборной панели, примыкающая к кожуху рулевой колонки. Используется пластиковый съемник. Накладка фиксируется на защелках – действовать нужно с равномерным усилием, начиная с левого края.
Далее выкручиваются два самореза Torx T20, расположенных снизу кожуха. Один находится ближе к переключателю поворотников, второй – напротив. После этого обе части кожуха (верхняя и нижняя) отсоединяются, начиная с нижней. Если пластик не поддается, проверяется наличие дополнительных фиксаторов.
При демонтаже обращается внимание на шлейф подрулевых переключателей – не допускается натяжение проводки. Контролируется целостность креплений кожуха: пластиковые фиксаторы легко ломаются при избыточной нагрузке.
Определение типа подушки безопасности и способы её отсоединения

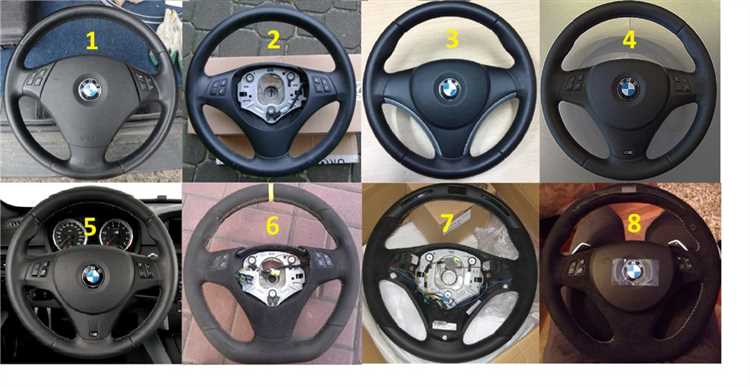

На BMW E90 устанавливаются два типа водительских подушек безопасности: с одинарным и двойным фиксатором. Определить тип можно по году выпуска и форме задней части руля. Модели до 2007 года чаще всего имеют одинарный фиксатор, более поздние – двойной.
Для проверки без демонтажа руля поверни его на 90 градусов влево и вправо, чтобы получить доступ к технологическим отверстиям сзади. Используй тонкую отвертку или шестигранник 3-4 мм. При одинарном фиксаторе в центре располагается пружинный язычок, который необходимо надавить. При двойном – фиксаторы расположены с двух сторон, нажимать нужно поочередно через оба отверстия.
Перед отключением подушки необходимо отсоединить минусовую клемму аккумулятора и выждать не менее 10 минут. После отсоединения фиксаторов подушка слегка приподнимается – держи её рукой, чтобы не повредить разъёмы. Аккуратно вытащи штекер, предварительно отжав жёлтую защёлку. Не прикасайся к контактным площадкам и не клади подушку лицевой стороной вниз.
Как безопасно снять подушку безопасности без ошибок
Отключить аккумулятор, начав с минусовой клеммы. Выждать не менее 10 минут – за это время блок SRS полностью обесточится. Пренебрежение задержкой увеличивает риск срабатывания подушки.
Повернуть руль на 90° влево, чтобы получить доступ к первому фиксатору на задней части рулевого колеса. Вставить тонкую отвертку в отверстие сзади и аккуратно отжать фиксатор подушки. Повторить процедуру, повернув руль на 90° вправо, чтобы освободить второй фиксатор.
Осторожно вытянуть подушку из рулевого колеса, не прилагая усилий. Сразу найти жёлтые разъёмы – они отвечают за питание пиропатрона. Отодвинуть фиксирующие защёлки вверх или вбок (в зависимости от конструкции) и аккуратно отсоединить разъёмы, избегая рывков.
Положить подушку контактом вверх на антистатическую поверхность вдали от источников электростатического напряжения и нагрева. Не подключать питание до повторной установки или замены подушки.
Откручивание центрального болта и фиксация рулевого вала
Перед откручиванием центрального болта необходимо зафиксировать рулевой вал, чтобы исключить проворачивание при приложении усилия. Для этого поверните колёса в прямое положение и вставьте фиксатор через отверстие в нижней части рулевого кардана. Подходит металлический стержень диаметром 5 мм. Убедитесь в жёсткой фиксации – допуск на люфт недопустим.
Центральный болт крепления рулевого колеса на BMW E90 имеет резьбу М16×1.5 и затянут с усилием около 63 Н·м. Для его откручивания требуется головка на 16 мм и трещотка с удлинителем. Работу удобно выполнять через открытую водительскую дверь, чтобы иметь прямой доступ к болту. При срыве болта придерживайте руль, не допуская смещения колёс.
После выкручивания болта не вытаскивайте рулевое колесо резко – на шлицах может остаться сопротивление. Потяните равномерно, без рывков. При установке используйте новый болт, так как оригинальный является однократного применения.
Снятие рулевого колеса и отсоединение разъёмов
Перед началом работы убедитесь, что автомобиль стоит на ровной поверхности и выключен, ключ должен быть извлечён из замка зажигания. Также рекомендуется отключить аккумулятор для предотвращения случайного срабатывания подушек безопасности.
1. Снятие декоративной накладки. Для доступа к креплениям рулевого колеса необходимо удалить пластиковую накладку на центральной части руля. Она обычно фиксируется защёлками, которые можно аккуратно поддеть с помощью плоской отвертки.
2. Откручиваем крепление рулевой колонки. Снимите несколько винтов, которые крепят центральную часть рулевого колеса к рулевой колонке. Обычно это два болта, расположенные на противоположных сторонах руля. Используйте отвертку с подходящей головкой для их откручивания.
3. Отключение разъёмов. Под рулевым колесом находятся несколько разъёмов, связанных с системой подушек безопасности и управления. Сначала отключите разъём для подушки безопасности, аккуратно вытянув его из соединения. Не прилагайте силы, чтобы избежать повреждения. Затем отсоедините разъёмы для управления аудиосистемой и других функций руля, если они есть. Проверьте, что все соединения отсоединены перед снятием самого колеса.
4. Демонтаж рулевого колеса. После отсоединения всех разъёмов можно приступать к снятию руля. Для этого используйте специальный съёмник, если рулевое колесо сильно зафиксировано. Установите съёмник на шлицы руля и аккуратно прокачайте винт, чтобы равномерно освободить руль от оси.
Будьте внимательны при работе с разъёмами подушки безопасности. Не пытайтесь отсоединить их силой. В случае сомнений лучше проконсультироваться с профессионалом.

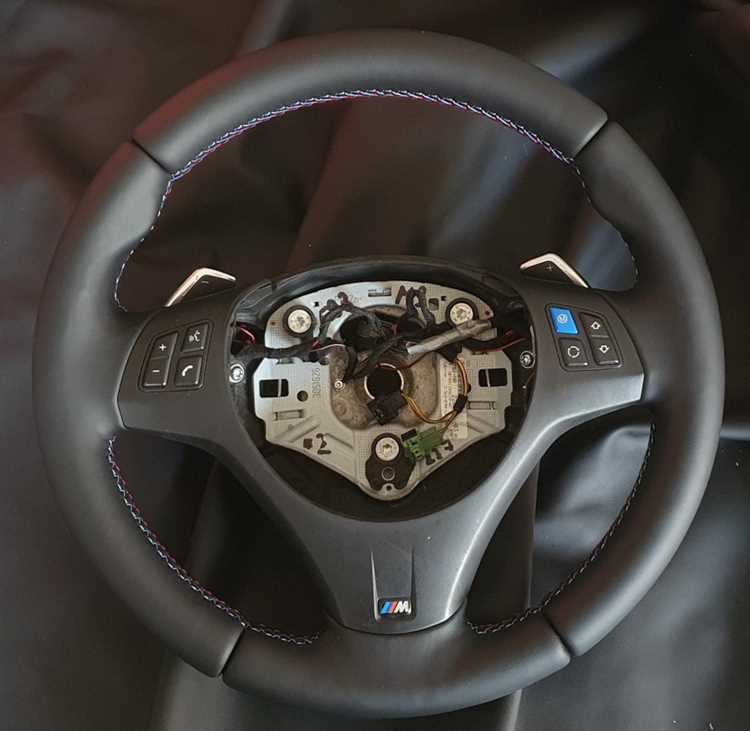

Проверка шлейфа и подготовка к установке нового руля
Перед установкой нового руля на BMW E90 важно тщательно проверить состояние шлейфа, так как его повреждение может привести к поломке подушек безопасности или других элементов управления на руле. Шлейф отвечает за передачу сигналов от кнопок управления, а также подключения системы airbag.
Для начала отключите аккумулятор автомобиля, чтобы избежать короткого замыкания или случайного срабатывания подушки безопасности. Дайте время системе обесточиться, прежде чем продолжать работу.
После снятия руля осмотрите шлейф на наличие повреждений. Обратите внимание на его состояние в местах, где шлейф соединяется с центральной частью рулевой колонки и контактными площадками на самой подушке безопасности. При видимых повреждениях или трещинах в проводах, шлейф следует заменить, так как это может привести к неработоспособности системы безопасности.
Если шлейф в хорошем состоянии, аккуратно вытяните его из креплений, чтобы обеспечить свободный доступ к месту установки нового руля. Убедитесь, что все соединения чистые и не имеют следов износа или коррозии.
При подготовке к установке нового руля проверьте совместимость его разъема с шлейфом. Убедитесь, что шлейф правильно размещен и не перегибается, чтобы избежать повреждения при установке. Важно также провести проверку всех элементов руля, включая крепежные болты и системы управления, перед тем как прикрутить его обратно.
После того как новый руль установлен, подключите шлейф обратно, убедитесь, что все соединения надежно зафиксированы. Перед подключением аккумулятора проверьте работу кнопок на руле, а также корректность работы системы подушки безопасности, если такая имеется.
Вопрос-ответ:
Как снять рулевое колесо на BMW E90?
Для снятия рулевого колеса на BMW E90 необходимо выполнить несколько шагов. Сначала отсоедините аккумулятор, чтобы избежать случайного срабатывания подушки безопасности. Затем с помощью ключа на 10 открутите болты, которые крепят обшивку рулевой колонки. После этого нужно снять центральную накладку, которая закрывает болт крепления руля. Чтобы открутить этот болт, используйте специальный инструмент, так как он может быть довольно туго зафиксирован. После того как болт будет снят, аккуратно вытяните рулевое колесо, не повредив соединения с электрическими проводами.
Почему не удается снять рулевое колесо на BMW E90?
Основной причиной, по которой может не удаваться снять рулевое колесо на BMW E90, часто является неправильная техника снятия или недостаточная подготовка. Важно правильно отсоединить аккумулятор и снять обшивку рулевой колонки, так как она может мешать извлечению колеса. Также стоит убедиться, что болт крепления руля полностью ослаблен, иначе это может вызвать трудности при снятии. В некоторых случаях не удается снять руль из-за того, что он слишком туго зафиксирован на валу, и тогда потребуется применение специальных инструментов.
Какие инструменты нужны для снятия рулевого колеса на BMW E90?
Для снятия рулевого колеса на BMW E90 вам понадобятся несколько основных инструментов. Во-первых, это стандартный набор головок с трещоткой и ключ на 10 мм для откручивания болтов крепления обшивки. Для снятия центральной накладки потребуется отвертка с плоским лезвием. Основной болт, который держит руль, можно открутить с помощью головки или специального инструмента для снятия руля, который обычно используется для таких автомобилей. Если болт сильно затянут, возможно, вам понадобится ключ для усиленного вращения.
Как избежать повреждения при снятии рулевого колеса на BMW E90?
Чтобы избежать повреждений при снятии рулевого колеса на BMW E90, важно следовать правильной последовательности действий. Начинайте с отключения аккумулятора, чтобы избежать срабатывания подушки безопасности. Используйте подходящие инструменты, чтобы не повредить пластиковые элементы, например, обшивку рулевой колонки. Также будьте аккуратны при снятии центральной накладки — её можно повредить, если применять слишком много силы. При откручивании болта крепления руля следите, чтобы не повредить резьбу на валу.
Какие ошибки могут возникнуть при снятии рулевого колеса на BMW E90?
При снятии рулевого колеса на BMW E90 возможны несколько распространенных ошибок. Одной из них является игнорирование необходимости отключения аккумулятора, что может привести к активации подушки безопасности. Еще одной ошибкой является неаккуратное обращение с центральной накладкой — её легко повредить, если не быть внимательным. Также не следует откручивать болт крепления руля до конца, если вы не уверены, что все другие шаги выполнены правильно, это может затруднить снятие руля. Важно помнить, что для надежного снятия руля может понадобиться применение специальных инструментов.
