Теплообменник двигателя M57, устанавливаемого на BMW E39, выполняет критическую функцию охлаждения моторного масла за счёт циркуляции охлаждающей жидкости. Его отказ часто сопровождается утечками масла в систему охлаждения или, наоборот, антифриза в смазочную систему. Наиболее подвержены износу уплотнительные кольца и корпус теплообменника, особенно после 200–250 тыс. км пробега.
Перед началом демонтажа необходимо слить охлаждающую жидкость и масло. Работы удобно выполнять на холодном двигателе, обеспечив доступ со стороны впускного коллектора. В первую очередь отсоединяются патрубки и электрические разъёмы датчика температуры, после чего откручиваются болты крепления корпуса. Следует подготовить новый комплект прокладок, так как установка бывших в употреблении недопустима.
Особое внимание стоит уделить состоянию посадочной поверхности блока цилиндров. Любые следы коррозии, деформации или остатков старого герметика приведут к повторным утечкам. Поверхность должна быть тщательно очищена и обезжирена перед обратной сборкой. Рекомендуется использовать оригинальные уплотнения BMW или проверенные аналоги Elring и Victor Reinz.
После сборки требуется залить свежее масло и антифриз, удалить воздушные пробки и убедиться в отсутствии подтеков при прогреве двигателя до рабочей температуры. Повторная проверка через 100–200 км пробега поможет выявить возможные проблемы до их перерастания в серьёзные неисправности.
Как добраться до теплообменника: демонтаж впускного коллектора
Для демонтажа впускного коллектора на M57 необходимо предварительно отключить аккумулятор, чтобы исключить короткое замыкание при работе с электрическими разъёмами. Начать следует с отсоединения всех патрубков системы EGR и клапана вихревых заслонок. Металлический трубопровод EGR крепится к коллектору двумя болтами Torx E10 – открутить их удобно длинной трещоткой с удлинителем.

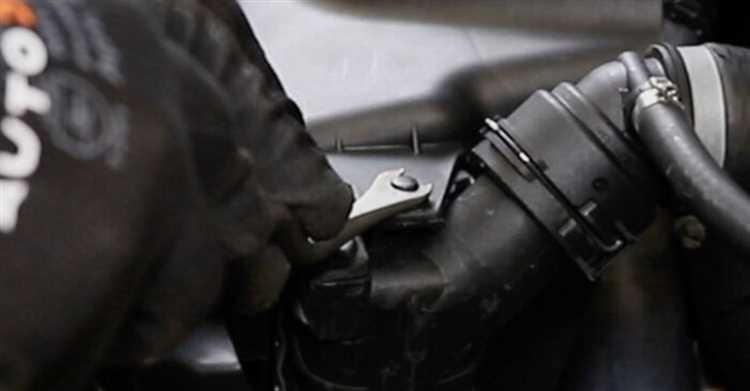

Далее демонтировать пластиковый впускной трубопровод, идущий от интеркулера. Он зафиксирован хомутом, который легко снимается плоской отвёрткой. После этого необходимо отсоединить разъёмы датчиков температуры и давления воздуха. Обязательно промаркировать каждый разъём, чтобы при сборке избежать ошибок.
Сам коллектор крепится к головке блока цилиндров на шести болтах Torx E11. Два из них находятся в труднодоступных местах ближе к щиту моторного отсека – потребуются кардан и длинный удлинитель. При снятии коллектор может сопротивляться из-за уплотнительных колец – осторожно подденьте его пластиковым монтажным инструментом, чтобы не повредить поверхность прилегания.
После снятия коллектора открывается доступ к теплообменнику, который находится с правой стороны блока, ближе к моторному щиту. На этом этапе также рекомендуется заменить уплотнительные кольца коллектора и проверить состояние вихревых заслонок на предмет люфта и закоксовки.
Какие инструменты понадобятся для снятия теплообменника
Для демонтажа теплообменника на BMW E39 с дизельным двигателем M57 потребуется головка Torx E12 – именно этот размер используется для крепёжных болтов теплообменника к блоку цилиндров. Удлинитель 150–200 мм и карданный переходник облегчат доступ к нижним болтам, особенно при ограниченном пространстве.
Трещотка с мелким шагом (не более 72 зубьев) поможет работать в стеснённых условиях моторного отсека. Ключ на 32 мм необходим для откручивания корпуса масляного фильтра, который мешает доступу к теплообменнику.
Шланговый съёмник или тонкие изогнутые пассатижи понадобятся для отсоединения патрубков системы охлаждения. Также пригодится пластиковый или резиновый молоток – для аккуратного отделения теплообменника после откручивания, без риска повредить прилегающие элементы.
Необходим также новый уплотнительный комплект и обезжириватель – при установке потребуется очистить прилегающие поверхности от старого масла и герметика. Обязательно подготовьте сливную ёмкость объёмом не менее 5 литров: при демонтаже вытекает часть масла и охлаждающей жидкости.
Отключение системы охлаждения перед демонтажем теплообменника
Перед снятием теплообменника на BMW E39 с двигателем M57 необходимо полностью отключить систему охлаждения, чтобы исключить утечку охлаждающей жидкости и риск попадания антифриза в моторное масло.
Сначала обеспечьте доступ к сливной пробке радиатора. На M57 она расположена в нижней части радиатора со стороны водителя. Используйте ёмкость объёмом не менее 10 литров. Отверните пробку вручную или с помощью шестигранника, предварительно сняв защиту картера при необходимости.
После слива из радиатора откройте расширительный бачок и снимите крышку. Далее отсоедините нижний патрубок от радиатора. Убедитесь, что система разгерметизирована – это позволит стекать оставшейся жидкости из блока.
Следующий этап – слив остаточной жидкости из блока цилиндров. На M57 сливная пробка расположена с правой стороны блока, ближе к задней части двигателя. Используйте накидной ключ на 13 мм. Подставьте ёмкость и осторожно открутите пробку. После слива затяните её с моментом 25 Нм.
Чтобы предотвратить остаточное давление в системе, сожмите верхний и нижний патрубки радиатора. После этого отсоедините подводящие шланги к теплообменнику. Рекомендуется пометить каждый патрубок, чтобы не перепутать их при обратной установке.
При демонтаже используйте зажимы или специальные съёмники для хомутов, так как заводские хомуты часто требуют замены. Обратите внимание на состояние патрубков: при наличии трещин или потертостей произведите замену сразу.
Отключение выполнено корректно, если после отсоединения всех магистралей не наблюдается подтеканий. Только после этого можно переходить к откручиванию самого теплообменника.
Пошаговое откручивание теплообменника от блока цилиндров
- Отключите аккумуляторную батарею, чтобы исключить короткое замыкание при работе с металлическими инструментами рядом с генератором и стартером.
- Снимите впускной коллектор для обеспечения доступа к теплообменнику. Открутите все болты на 10 мм и аккуратно отсоедините шланги и разъёмы.
- Слейте охлаждающую жидкость. Откройте сливной кран радиатора или отсоедините нижний патрубок. Убедитесь, что уровень жидкости упал ниже уровня установки теплообменника.
- Снимите топливный фильтр, если он перекрывает доступ. Для этого открутите два болта крепления на 13 мм и аккуратно отведите фильтр в сторону, не повредив шланги.

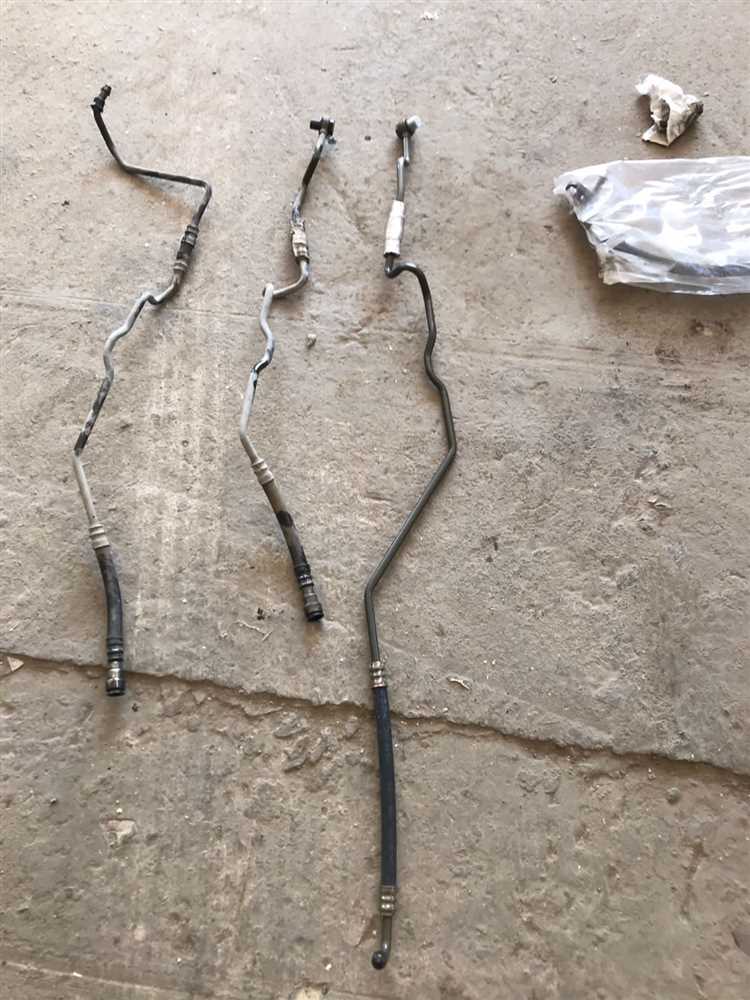

- Отсоедините масляные шланги от теплообменника. Используйте рожковый ключ на 19 мм. Перед этим подложите ветошь или поддон, чтобы собрать остатки масла.
- Открутите три болта крепления теплообменника к блоку цилиндров. Болты шестигранные, под ключ на 6 мм. Работайте удлинителем с трещоткой – доступ ограничен.
- Аккуратно отсоедините теплообменник от блока, покачивая его из стороны в сторону. Прилипание возможно из-за старой прокладки.
- Удалите остатки прокладки с плоскости блока цилиндров пластиковым шпателем. Не используйте металлические инструменты – риск повредить поверхность прилегания.
- Осмотрите теплообменник на предмет трещин и деформаций. При наличии следов утечки – замените на новый.
Как избежать пролива масла и антифриза при снятии теплообменника
Перед началом работ отключи питание двигателя и дождись полного остывания системы. Это снизит давление в контурах и предотвратит внезапные выбросы жидкости.
Слей масло и антифриз через штатные сливные пробки. Для масла – снизу с поддона, для охлаждающей жидкости – с радиатора и блока цилиндров. На M57 пробка блока находится с правой стороны двигателя, под выпускным коллектором.
Используй герметичные емкости, объёмом не менее 7 литров для антифриза и 6 литров для масла. Перед снятием шлангов и самого теплообменника подготовь тряпки и закрой возможные точки вытекания.
Открути патрубки, начиная с нижних, затем аккуратно отсоедини верхние. Из нижних патрубков возможен остаточный слив – подставь узкую воронку с шлангом. Фланцы быстро закрой резиновыми заглушками подходящего диаметра (обычно 20–25 мм).
Сам теплообменник снимай медленно, наклонив его в сторону двигателя – так остатки масла и антифриза стекут внутрь корпуса, а не наружу. После демонтажа сразу установи временные заглушки на масляные и охлаждающие каналы блока.
Проверь, не осталось ли капель на сопрягаемых поверхностях. Удали их безворсовой тканью с обезжиривателем, чтобы избежать загрязнения при установке нового теплообменника.
Очистка посадочного места после снятия теплообменника
Для этого используйте пластиковые шпатели или скребки, чтобы не повредить металлические поверхности. Важно аккуратно удалить все загрязнения, не оставив частиц, которые могут мешать герметичности соединения.
После удаления крупных остатков герметика используйте чистую ткань, смоченную в растворителе (например, ацетоне или спирте), чтобы тщательно протереть посадочное место. Это поможет удалить оставшиеся следы масла, грязи и других загрязняющих веществ, которые могут повлиять на качество установки нового теплообменника.
Следующий шаг – осмотр посадочного места на наличие повреждений. Проверьте, нет ли на поверхности трещин или износа, которые могут привести к утечкам. В случае обнаружения повреждений необходимо заменить поврежденные элементы или провести их восстановление, чтобы обеспечить герметичность соединения.
По завершении очистки обязательно проверьте поверхность на наличие неровностей или острых углов, которые могут препятствовать плотному прилеганию нового теплообменника. Если такие дефекты имеются, их нужно устранить, используя специальный инструмент или шлифовку.
При установке нового теплообменника убедитесь, что использованные прокладки или герметики соответствуют техническим требованиям производителя, чтобы избежать проблем с герметичностью в будущем.
Когда нужно менять прокладки при демонтаже теплообменника
При демонтаже теплообменника на BMW E39 с мотором M57 замена прокладок – ключевая операция, влияющая на герметичность системы охлаждения и топливной системы. Существуют конкретные случаи, когда замена прокладок становится обязательной:
- Повреждение старых прокладок. При снятии теплообменника обязательно осмотрите прокладки. Если они повреждены, имеют трещины или деформации, они подлежат немедленной замене.
- Стирание поверхности прокладки. Если на прокладке видны следы износа, такие как потертости или выработка материала, замена требуется для предотвращения утечек.
- Неудачная попытка повторного использования. Прокладки, которые были демонтированы ранее, не следует устанавливать обратно. Они теряют свою эластичность и не обеспечат нужную герметичность.
- Проблемы с охлаждением или утечка жидкости. Если после снятия теплообменника возникли проблемы с системой охлаждения или наблюдаются утечки антифриза, скорее всего, причина в поврежденной прокладке, требующей замены.
- Плановое обслуживание. Даже если прокладки внешне целы, на стадии планового технического обслуживания, например, при смене термостата или проведении других работ, замена прокладок рекомендуется, так как их срок службы ограничен временем эксплуатации.
Для замены прокладок используйте только оригинальные детали или их качественные аналоги, чтобы исключить риск возникновения новых проблем. Убедитесь, что новые прокладки правильно установлены и плотно прилегают к поверхностям для предотвращения утечек.
Типичные ошибки при снятии теплообменника на M57 и как их избежать
Неудачный демонтаж может быть вызван также игнорированием правильной последовательности снятия элементов. Например, прежде чем начать разборку, стоит снять все крепления и аксессуары, чтобы не повредить трубки или шланги. Чаще всего возникают проблемы с отрывом шлангов от патрубков теплообменника, особенно если они давно не снимались. Использование неправильных инструментов, таких как слишком сильный инструмент для откручивания креплений, может привести к повреждению резьбы.
Одной из ошибок является отсутствие тщательной очистки рабочего пространства. После снятия теплообменника необходимо проверить, нет ли загрязнений в каналах и патрубках, которые могут помешать нормальной работе нового компонента. Пренебрежение этой процедурой может вызвать утечку жидкости или неполное охлаждение двигателя.
Ошибка при монтаже нового теплообменника тоже встречается довольно часто. Важно точно следовать инструкции, устанавливать новый теплообменник с правильной ориентацией и правильно затягивать все крепления, чтобы избежать протечек. Кроме того, неправильно подобранные уплотнительные кольца или неочищенные посадочные места могут стать причиной утечек через несколько дней после установки.
Вопрос-ответ:
Как снять теплообменник на BMW E39 с мотором M57?
Для снятия теплообменника на BMW E39 с двигателем M57, прежде всего, необходимо снять все элементы, которые могут мешать доступу. Это включает в себя защитные панели, трубопроводы и воздушные фильтры. Затем отсоедините трубы охлаждающей жидкости от теплообменника. После этого открутите крепежные болты, удерживающие теплообменник, и аккуратно извлеките его из кузова. Обратите внимание на возможные остатки охлаждающей жидкости, которые могут пролиться при отсоединении труб. Также рекомендуется использовать герметик при установке нового теплообменника.
Какие инструменты нужны для снятия теплообменника на BMW E39 с мотором M57?
Для снятия теплообменника на BMW E39 с мотором M57 понадобится набор ключей, включая трещотку и головки, чтобы открутить болты крепления теплообменника и труб. Также могут понадобиться отвертки для снятия пластиковых элементов и защелок. Для работы с трубопроводами охлаждающей жидкости потребуется ключ для их отсоединения. Не забудьте подготовить емкость для сбора жидкости, чтобы минимизировать пролив. В некоторых случаях может понадобиться специальный съемник для труднодоступных креплений.
Как правильно подготовиться к снятию теплообменника на BMW E39 с мотором M57?
Прежде чем приступить к снятию теплообменника на BMW E39 с мотором M57, важно подготовиться следующим образом. Остановите двигатель и дождитесь его остывания. Далее, осушите систему охлаждения, открыв пробку радиатора и слив охлаждающую жидкость. Обратите внимание на то, чтобы не повредить трубопроводы при отсоединении. Также стоит иметь под рукой новую прокладку для теплообменника, чтобы избежать возможных утечек после установки. Для дополнительной безопасности можно обмотать места соединений тканью, чтобы защитить от случайных повреждений или разливов жидкости.
Что делать, если при снятии теплообменника на BMW E39 с мотором M57 возникли проблемы с трубами?
Если при снятии теплообменника на BMW E39 с мотором M57 возникли проблемы с трубами, например, они закисли или затруднено их отсоединение, не пытайтесь применять чрезмерные усилия. Это может привести к повреждению резьбы или даже к поломке трубопроводов. Попробуйте использовать проникающую смазку, которая поможет ослабить закисшие соединения. Если это не помогает, можно аккуратно подогреть трубопровод с помощью строительного фена, чтобы расширить металл и облегчить разъем. В крайнем случае, проконсультируйтесь с мастером для избегания серьезных повреждений.
